Відрізний різець

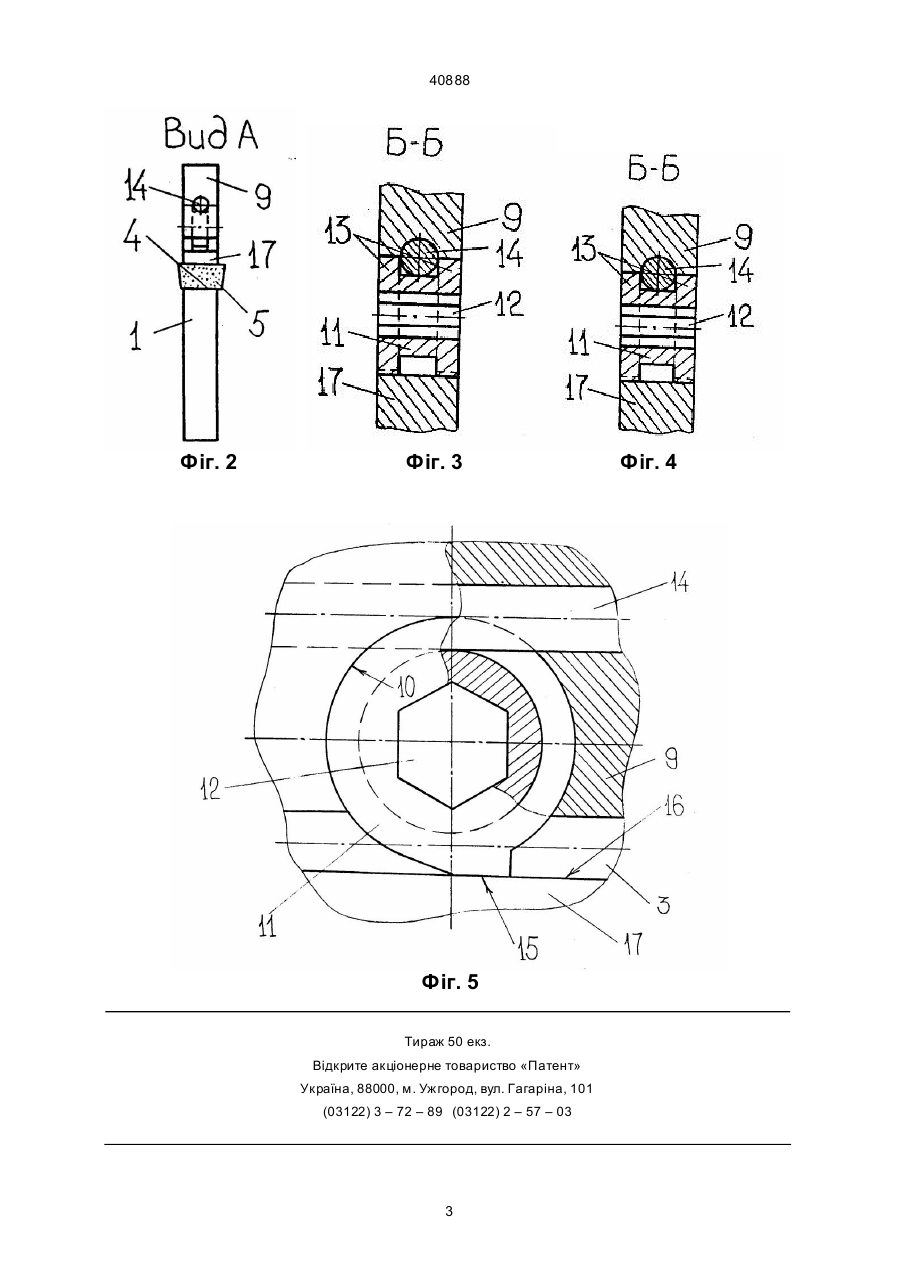

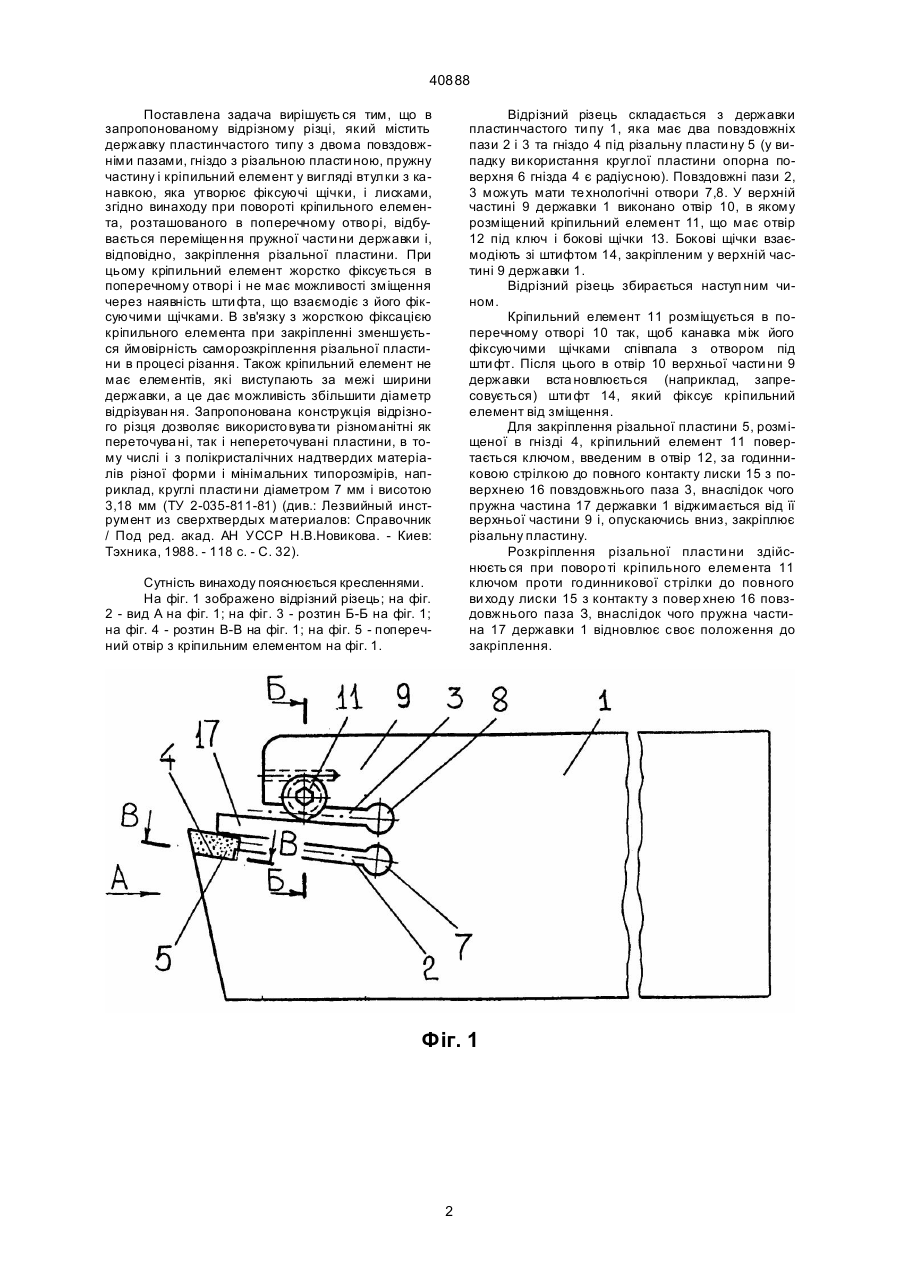

Відрізний різець, який містить державку пластинчастого типу з двома повздовжніми пазами, що утворюють пружну частину, різальну пластину та кріпильний елемент, який відрізняє ться тим, що у верхній частині державки виконано поперечний отвір, в якому з можливістю повороту встановлено захищений від зміщення кріпильний елемент у вигляді втулки з канавкою і листками для взаємодії з пружною частиною. Зоя (13) 40888 (11) UA ся в державці з пружною частиною шляхом її самозаклинювання в пазі за рахунок сил різання. Недолік даної конструкції такий же, як вище наведеного аналога. Конструкція різця відрізного блоку (прототип) (див.: а.с. 1884716 СРСР, кл. В 23 В 27/04) містить державку пластинчастого типу з повздовжнім пазом, гніздо з різальною пластиною і кріпильний елемент. Закріплення різальної пластини здійснюється шляхом переміщення верхньої пружної частини державки при повороті ступінчастої втулки, розташова ної в поперечному пазі державки, за рахунок взаємодії кільцевого ексцентрикового паза на її тор ці зі штифтом, запресованим у пружну частину дер жавки. Недоліком такої конструкції є те, що ступінчаста втулка, за допомогою якої здійснюється закріплення різальної пластини, має складну конструкцію і обмежує діаметр відрізування. Також при перервному характері різання або в разі зняття нерівномірного припуску можливе самовідкріплення різальної пластини через просковзування запресованого штифта по кільцевому пазу ступінчастої втулки. В основу винаходу конструкції відрізного різця поставлено задачу шля хом фіксування положення пружної частини державки при закріпленні різальної пластини забезпечити поліпшення надійності кріплення при різанні важкооброблюваних матеріалів, ви робів з напиленими покриттями і наплавками та зручності експлуа тації. (19) Винахід стосується різання матеріалів і, в тому числі, може бути використа ний при обробці об'єктів з важкооброблюваних матеріалів і з напиленими покриттями та наплавками. Відома конструкція відрізного різця подібного призначення (див.: "Система токарных резцов с механическим креплением пластин": Рекламный проспект. - НПО "ВНИИинструмент". - С. 28). Він складається з державки з клиновим пазом і прихвата, з'єднаного з державкою гвинтом. Закріплення різальної пластини в клиновому пазі здійснюється прихватом за допомогою кріпильного гвинта. Недоліком такої конструкції є те , що під час різання важкооброблюваних матеріалів і виробів з напиленими покриттями та наплавками може статися самовідгвинчування кріпильного елемента, а, отже, і розкріплення різальної пластини. Відома конструкція відрізного різця (див.: Каталог 1900-SU немецкой фирмы HERTEL. - С. 61, "Резцы"). Він містить державку з клиновим пазом. Закріплення різальної пласти ни здійснюється шляхом її самозаклинювання в пазі за рахунок сил різання. Недоліком такої конструкції також є можливість розкріплення різальної пластини під час різання. Відома також конструкція відрізного різця (див.: Рекламный проспект шведской фирмы SANDVIK Coromant. - 1976). Він складається з державки пружного ти пу, яка має повздовжній паз і клиновидне гніздо для розміщення різальної пластини. Закріплення різальної пластини здійснюєть А ____________________ 40888 Поставлена задача вирішуєть ся тим, що в запропонованому відрізному різці, який містить державку пластинчастого типу з двома повздовжніми пазами, гніздо з різальною пластиною, пружну частину і кріпильний елемент у вигляді втулки з канавкою, яка утворює фіксуючі щічки, і лисками, згідно винаходу при повороті кріпильного елемента, розташованого в поперечному отво рі, відбувається переміщен ня пружної части ни державки і, відповідно, закріплення різальної пластини. При цьому кріпильний елемент жорстко фіксується в поперечному отворі і не має можливості зміщення через наявність шти фта, що взаємодіє з його фіксуючими щічками. В зв'язку з жорсткою фіксацією кріпильного елемента при закріпленні зменшується ймовірність саморозкріплення різальної пластини в процесі різання. Також кріпильний елемент не має елементів, які виступають за межі ширини державки, а це дає можливість збільшити діаметр відрізуван ня. Запропонована конструкція відрізного різця дозволяє використо вува ти різноманітні як переточува ні, так і непереточувані пластини, в тому числі і з полікристалічних надтвердих матеріалів різної форми і мінімальних типорозмірів, наприклад, круглі пласти ни діаметром 7 мм і висотою 3,18 мм (ТУ 2-035-811-81) (див.: Лезвийный инструмент из сверхтвердых материалов: Справочник / Под ред. акад. АН УССР Н.В.Новикова. - Киев: Тэхника, 1988. - 118 с. - С. 32). Відрізний різець складається з державки пластинчастого ти пу 1, яка має два повздовжніх пази 2 і 3 та гніздо 4 під різальну пласти ну 5 (у випадку ви користання круглої пластини опорна поверхня 6 гнізда 4 є радіусною). Повздовжні пази 2, 3 можуть мати те хнологічні отвори 7,8. У верхній частині 9 державки 1 виконано отвір 10, в якому розміщений кріпильний елемент 11, що має отвір 12 під ключ і бокові щічки 13. Бокові щічки взаємодіють зі штифтом 14, закріпленим у верхній частині 9 державки 1. Відрізний різець збирається наступ ним чином. Кріпильний елемент 11 розміщується в поперечному отворі 10 так, щоб канавка між його фіксуючими щічками співпала з отвором під шти фт. Після цього в отвір 10 верхньої части ни 9 державки вста новлюється (наприклад, запресовується) шти фт 14, який фіксує кріпильний елемент від зміщення. Для закріплення різальної пластини 5, розміщеної в гнізді 4, кріпильний елемент 11 повертається ключом, введеним в отвір 12, за годинниковою стрілкою до повного контакту лиски 15 з поверхнею 16 повздовжнього паза 3, внаслідок чого пружна частина 17 державки 1 віджимається від її верхньої частини 9 і, опускаючись вниз, закріплює різальну пластину. Розкріплення різальної пласти ни здійснюєть ся при поворо ті кріпильного елемента 11 ключом проти го динникової стрілки до повного ви ходу лиски 15 з контакту з повер хнею 16 повздовжнього паза З, внаслі док чого пружна частина 17 державки 1 відновлює своє положення до закріплення. Сутність винаходу пояснюється кресленнями. На фіг. 1 зображено відрізний різець; на фіг. 2 - вид А на фіг. 1; на фіг. 3 - розтин Б-Б на фіг. 1; на фіг. 4 - розтин В-В на фіг. 1; на фіг. 5 - поперечний отвір з кріпильним елементом на фіг. 1. Фіг. 1 2 40888 Фіг. 2 Фіг. 3 Фіг. 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 Фіг. 4 40888 4
