Пристрій для оцінки постави та скривлень хребта людини

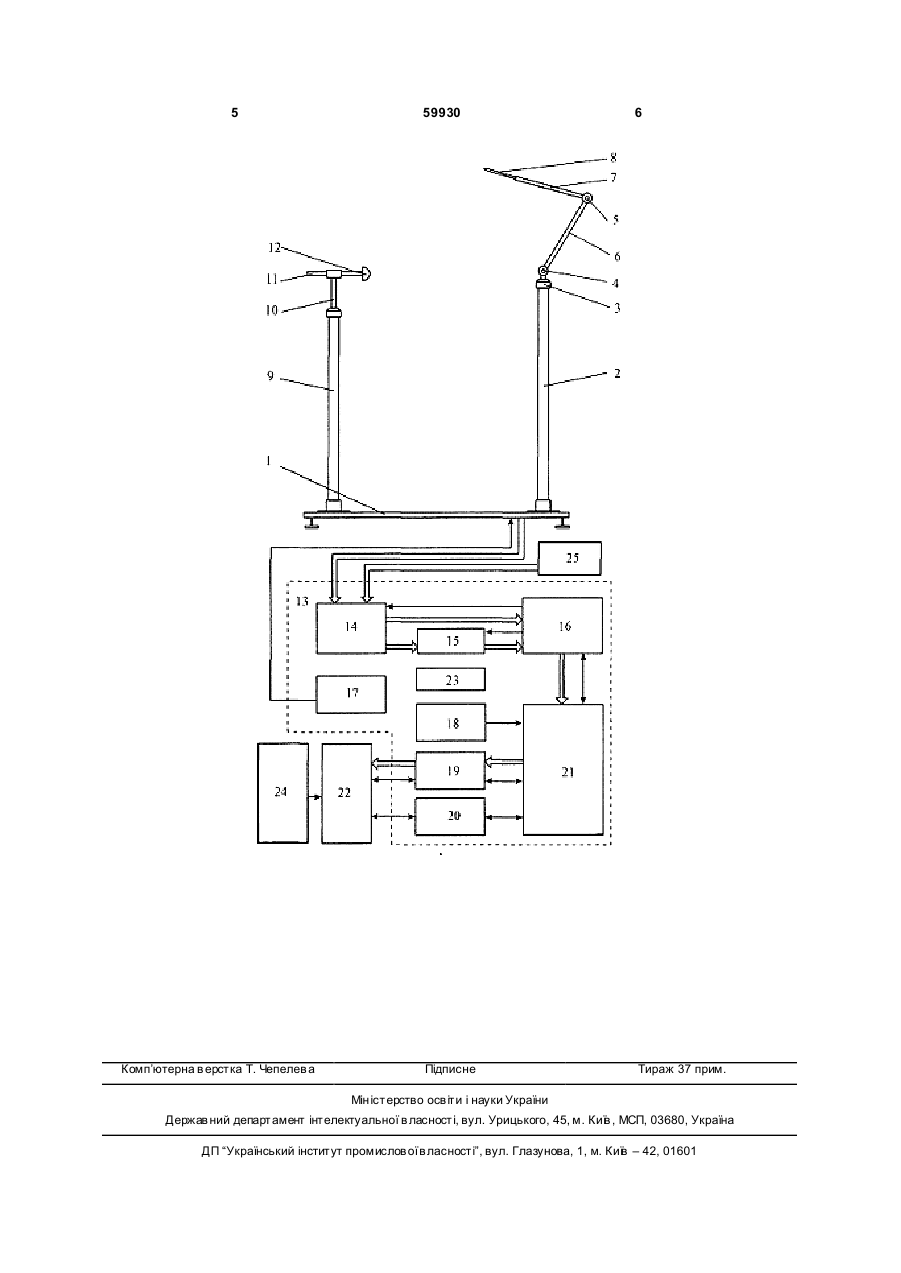

Пристрій для оцінки постави та скривлення хребта людини, що містить основу, встановлену C2 1 3 59930 4 Недоліки його полягають у відсутності автома13, до складу якого входять: блок 14 комутації і тизації обробки даних. Отримана інформація обнормалізації сигналів, до входу якого приєднані робляється візуально, в цифрову форму автомадатчики кутови х сигналів розміщені в шарнірах 3, тично не переноситься, що суттєво додає часу на 4, 5, аналого-цифровий перетворювач (АЦП) 15, проведення обстежень людей і робить цей привихід якого приєднано до інтерфейсного блоку 16, стрій незручним для клінічного та повсякденного прецизійне джерело 17 струму з'єднане з датчизастосування. Крім того, пристрій не має засобів, ками кутових сигналів, розміщених в шарнірах 3, 4, які б не дозволяли людині рухатись під час обсте5; блок 18 синхронізацій, адаптер 19 інтерфейсу жень. При фізичному контакті з тілом, людина поRS-232 і адаптер 20 програмування, які пов'язують чинає хоч і в незначній мірі нахилятися, що припроцесор 21 і комп'ютер 22. Живлення контролеру зводить до зростання помилки вимірювань. 13 відбувається через блок 23 живлення від мереВідсутність зв'язку з комп'ютером не дозволяє нажі змінного струму 220В, 50Гц. Контролер 13, чекопичувати дані про стан хребта пацієнта протярез кабель зв'язку приєднаний до персонального гом часу і спостерігати за динамікою порушень комп'ютера (ПК) 22. Зв'язок відбувається по станхребта. дарту RS-232. Алгоритм отримання даних відоТехнічною задачею винаходу являється підбражено в блоці 24 програмного забезпечення. вищення функціональності, автоматизація накопиКерування пристроєм відбувається за допомогою чення та обробки інформаційних характеристик по пульта керування 25, підключеного до блоку 14 оцінці постави та скривлень хребта. комутації та нормалізації сигналу, або клавіатурою Ця задача вирішена тим, що в пристрої для ПК. оцінки постави та скривлення хребта людини, який Пристрій використовують наступним чином. включає основу, вимірювальну стійку, поводок (в Спочатку запускають програмне забезпечення оригіналі штанга), два да тчика кутови х сигналів (в і вмикають контролер 13. Пацієнта встановлюють оригіналі перемінні резистори), контролер (в оригіна основу 1 спиною до вимірювальної стійки 2, налі блок обробки даних), джерело живлення, регулюють положення упора 12 так, щоб знаходиз'єднане з контролером, відмінністю є те, що в вся на рівні грудної клітини. Щуп 8 підносять до нього введені додатковий датчик кутови х сигналів, розпізнавальних точок на тілі людини і фіксують їх прецизійне джерело струму стійка-упор, виконана координати за допомогою пульта керування 25 з можливістю регулювання висоти, комп'ютер та або клавіатурою ПК 22. блок програмного забезпечення. Контролер викоСигнали з виходів датчиків кутови х сигналів, нано у вигляді блока комутації та нормалізації сигрозміщених в шарнірах 3, 4, 5, подаються в блок налів, до входу якого приєднані датчики кутових комутації та нормалізації сигналів 14 де здійснюсигналів, розташовані в шарнірах з стійки, та пульт ється їх підсилення, попередня фільтрація та покерування, виходи блока комутації з'єднані з анаслідовне, згідно командам процесора 21, підклюлого-цифровим перетворювачем і з інтерфейсним чення до входу аналого-цифрового блоком, сполученим з процесором, зв'язаним з перетворювача 15 (АЦП). На виході АЦП 15 сигблоком синхронізації, адаптером програмування нали у вигляді паралельного дванадцяти розрядта адаптером інтерфейсу. Комп'ютер, який сполуного коду, який за допомогою інтерфейсного блоку чений з блоком програмного забезпечення, через 16 побайтно передається у процесор 21, де проадаптер інтерфейсу та адаптер програмування, водиться проміжна обробка сигналів. З виходу зв'язаний з процесором, при цьому датчики кутопроцесору 21 сигнали за допомогою адаптера 19 вих сигналів з'єднані з прецизійним джерелом асинхронного послідовного інтерфейсу RS-232 струму. передаються у персональній комп'ютер 22 (ПК). У Датчики кутови х сигналів та розташування їх в ПК 22 проводиться їх заключна обробка, згідно шарнірах стійки дозволяє вимірювати кутові перепрограми блока 24 програмного забезпечення, міщення повідків системи в двох площинах. Автопісля якої на підставі отриманих даних про кутове номне живлення від прецизійного джерела струму положення повідків 6 і 7 обчислюються координати забезпечує точність роботи датчиків. щупа 8 у зв'язаній прямокутній системі координат Стійка-упор забезпечує нерухомість пацієнта та інші інформаційні параметри, проводитьсяїх під час обстеження, що дозволяє одержати більш відображення та реєстрація. достовірні дані про статичний стан його хребта. Сигнали з пульта керування передаються у Комп'ютер з блоком програмного забезпеченпроцесор 21 за допомогою блоку 14 комутації і ня разом з вищеописаним контролером, дозволяє нормалізації сигналів та інтерфейсного блоку 16. автоматизувати облік і аналіз координат розпізнаРезультати вимірювань розпізнавальних точок на вальних точок на тілі людини. тілі пацієнта відображаються на екрані в графічСуть винаходу пояснюється кресленням, де ному і цифровому вигляді, по яких роблять оцінку показана функціональна схема пристрою. постави та скривлення хребта. Пристрій для оцінки постави людини включає Таким чином, пристрій дозволяє вести автооснову 1, на якій встановлено дві стійки: вимірюматизований облік і аналіз координат розпізнававальна стійка 2, до складу якої входять шарніри 3, льних точок на тілі людини, що дозволяє викорис4, 5, повідки 6, 7 та щуп 8, і стійка-упор 9, до склатовувати ці дані для дослідження постави і ду якої входять направляючі 10, 11 та упор 12. В скривлень хребта пацієнтів, проводити профілакшарнірах 3, 4, 5 розміщені потенціометричні даттичні огляди з метою спостереження динаміки почики кутових сигналів, які пов'язані з контролером рушень опорно-рухового апарату людини. 5 Комп’ютерна в ерстка Т. Чепелев а 59930 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
