Установка для контролю якості фільтрів на основі плівкової трекової (ядерної) мембрани

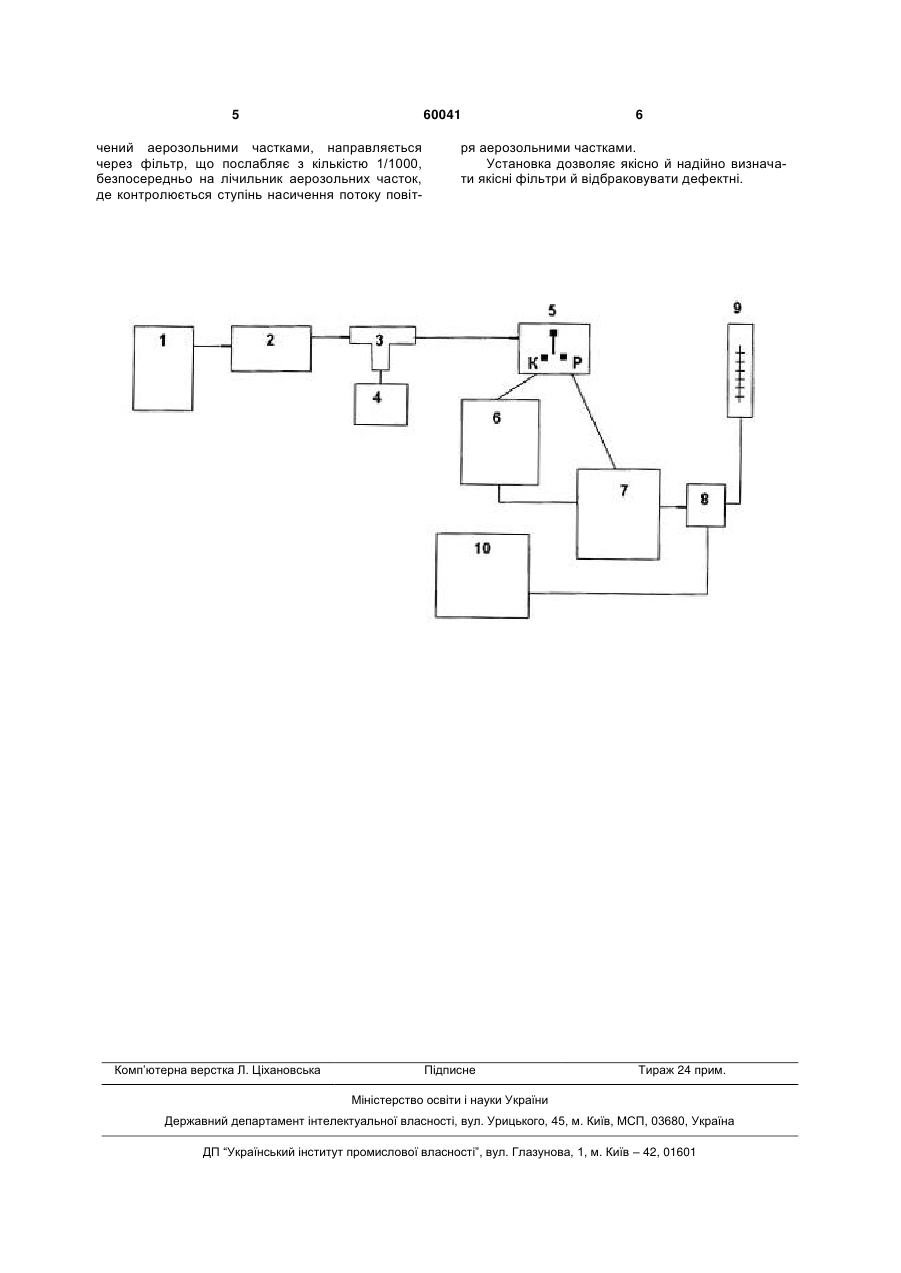

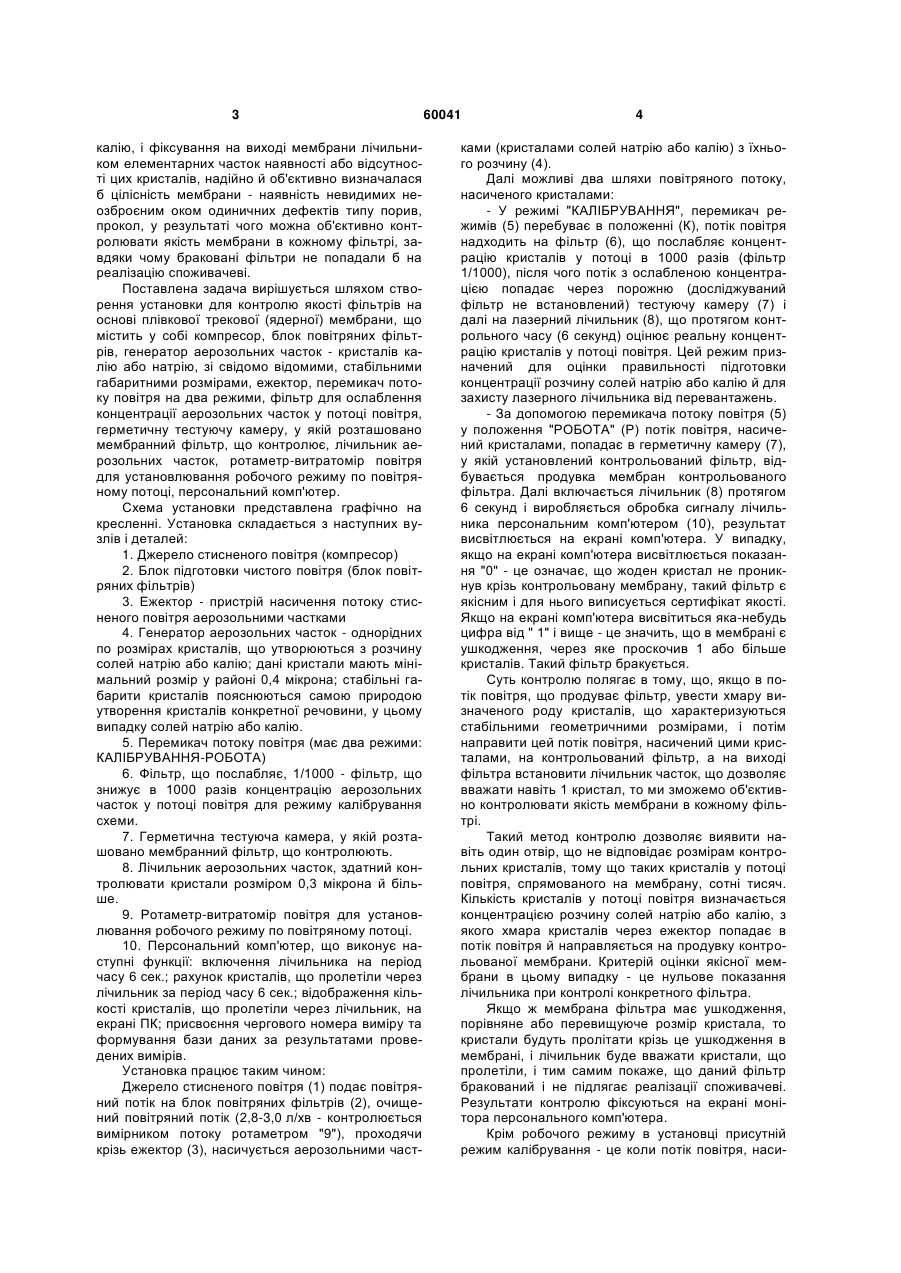

Установка для контролю якості фільтрів на основі плівкової трекової (ядерної) мембрани, яка відрізняється тим, що містить компресор, блок 3 калію, і фіксування на виході мембрани лічильником елементарних часток наявності або відсутності цих кристалів, надійно й об'єктивно визначалася б цілісність мембрани - наявність невидимих неозброєним оком одиничних дефектів типу порив, прокол, у результаті чого можна об'єктивно контролювати якість мембрани в кожному фільтрі, завдяки чому браковані фільтри не попадали б на реалізацію споживачеві. Поставлена задача вирішується шляхом створення установки для контролю якості фільтрів на основі плівкової трекової (ядерної) мембрани, що містить у собі компресор, блок повітряних фільтрів, генератор аерозольних часток - кристалів калію або натрію, зі свідомо відомими, стабільними габаритними розмірами, ежектор, перемикач потоку повітря на два режими, фільтр для ослаблення концентрації аерозольних часток у потоці повітря, герметичну тестуючу камеру, у якій розташовано мембранний фільтр, що контролює, лічильник аерозольних часток, ротаметр-витратомір повітря для установлювання робочого режиму по повітряному потоці, персональний комп'ютер. Схема установки представлена графічно на кресленні. Установка складається з наступних вузлів і деталей: 1. Джерело стисненого повітря (компресор) 2. Блок підготовки чистого повітря (блок повітряних фільтрів) 3. Ежектор - пристрій насичення потоку стисненого повітря аерозольними частками 4. Генератор аерозольних часток - однорідних по розмірах кристалів, що утворюються з розчину солей натрію або калію; дані кристали мають мінімальний розмір у районі 0,4 мікрона; стабільні габарити кристалів пояснюються самою природою утворення кристалів конкретної речовини, у цьому випадку солей натрію або калію. 5. Перемикач потоку повітря (має два режими: КАЛІБРУВАННЯ-РОБОТА) 6. Фільтр, що послабляє, 1/1000 - фільтр, що знижує в 1000 разів концентрацію аерозольних часток у потоці повітря для режиму калібрування схеми. 7. Герметична тестуюча камера, у якій розташовано мембранний фільтр, що контролюють. 8. Лічильник аерозольних часток, здатний контролювати кристали розміром 0,3 мікрона й більше. 9. Ротаметр-витратомір повітря для установлювання робочого режиму по повітряному потоці. 10. Персональний комп'ютер, що виконує наступні функції: включення лічильника на період часу 6 сек.; рахунок кристалів, що пролетіли через лічильник за період часу 6 сек.; відображення кількості кристалів, що пролетіли через лічильник, на екрані ПК; присвоєння чергового номера виміру та формування бази даних за результатами проведених вимірів. Установка працює таким чином: Джерело стисненого повітря (1) подає повітряний потік на блок повітряних фільтрів (2), очищений повітряний потік (2,8-3,0 л/хв - контролюється вимірником потоку ротаметром "9"), проходячи крізь ежектор (3), насичується аерозольними част 60041 4 ками (кристалами солей натрію або калію) з їхнього розчину (4). Далі можливі два шляхи повітряного потоку, насиченого кристалами: - У режимі "КАЛІБРУВАННЯ", перемикач режимів (5) перебуває в положенні (К), потік повітря надходить на фільтр (6), що послабляє концентрацію кристалів у потоці в 1000 разів (фільтр 1/1000), після чого потік з ослабленою концентрацією попадає через порожню (досліджуваний фільтр не встановлений) тестуючу камеру (7) і далі на лазерний лічильник (8), що протягом контрольного часу (6 секунд) оцінює реальну концентрацію кристалів у потоці повітря. Цей режим призначений для оцінки правильності підготовки концентрації розчину солей натрію або калію й для захисту лазерного лічильника від перевантажень. - За допомогою перемикача потоку повітря (5) у положення "РОБОТА" (Р) потік повітря, насичений кристалами, попадає в герметичну камеру (7), у якій установлений контрольований фільтр, відбувається продувка мембран контрольованого фільтра. Далі включається лічильник (8) протягом 6 секунд і виробляється обробка сигналу лічильника персональним комп'ютером (10), результат висвітлюється на екрані комп'ютера. У випадку, якщо на екрані комп'ютера висвітлюється показання "0" - це означає, що жоден кристал не проникнув крізь контрольовану мембрану, такий фільтр є якісним і для нього виписується сертифікат якості. Якщо на екрані комп'ютера висвітиться яка-небудь цифра від " 1" і вище - це значить, що в мембрані є ушкодження, через яке проскочив 1 або більше кристалів. Такий фільтр бракується. Суть контролю полягає в тому, що, якщо в потік повітря, що продуває фільтр, увести хмару визначеного роду кристалів, що характеризуються стабільними геометричними розмірами, і потім направити цей потік повітря, насичений цими кристалами, на контрольований фільтр, а на виході фільтра встановити лічильник часток, що дозволяє вважати навіть 1 кристал, то ми зможемо об'єктивно контролювати якість мембрани в кожному фільтрі. Такий метод контролю дозволяє виявити навіть один отвір, що не відповідає розмірам контрольних кристалів, тому що таких кристалів у потоці повітря, спрямованого на мембрану, сотні тисяч. Кількість кристалів у потоці повітря визначається концентрацією розчину солей натрію або калію, з якого хмара кристалів через ежектор попадає в потік повітря й направляється на продувку контрольованої мембрани. Критерій оцінки якісної мембрани в цьому випадку - це нульове показання лічильника при контролі конкретного фільтра. Якщо ж мембрана фільтра має ушкодження, порівняне або перевищуюче розмір кристала, то кристали будуть пролітати крізь це ушкодження в мембрані, і лічильник буде вважати кристали, що пролетіли, і тим самим покаже, що даний фільтр бракований і не підлягає реалізації споживачеві. Результати контролю фіксуються на екрані монітора персонального комп'ютера. Крім робочого режиму в установці присутній режим калібрування - це коли потік повітря, наси 5 60041 чений аерозольними частками, направляється через фільтр, що послабляє з кількістю 1/1000, безпосередньо на лічильник аерозольних часток, де контролюється ступінь насичення потоку повіт Комп’ютерна верстка Л. Ціхановська 6 ря аерозольними частками. Установка дозволяє якісно й надійно визначати якісні фільтри й відбраковувати дефектні. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
