Бі-датчик контролю аварійного режиму роботи двох фільтрів “гойдалка”

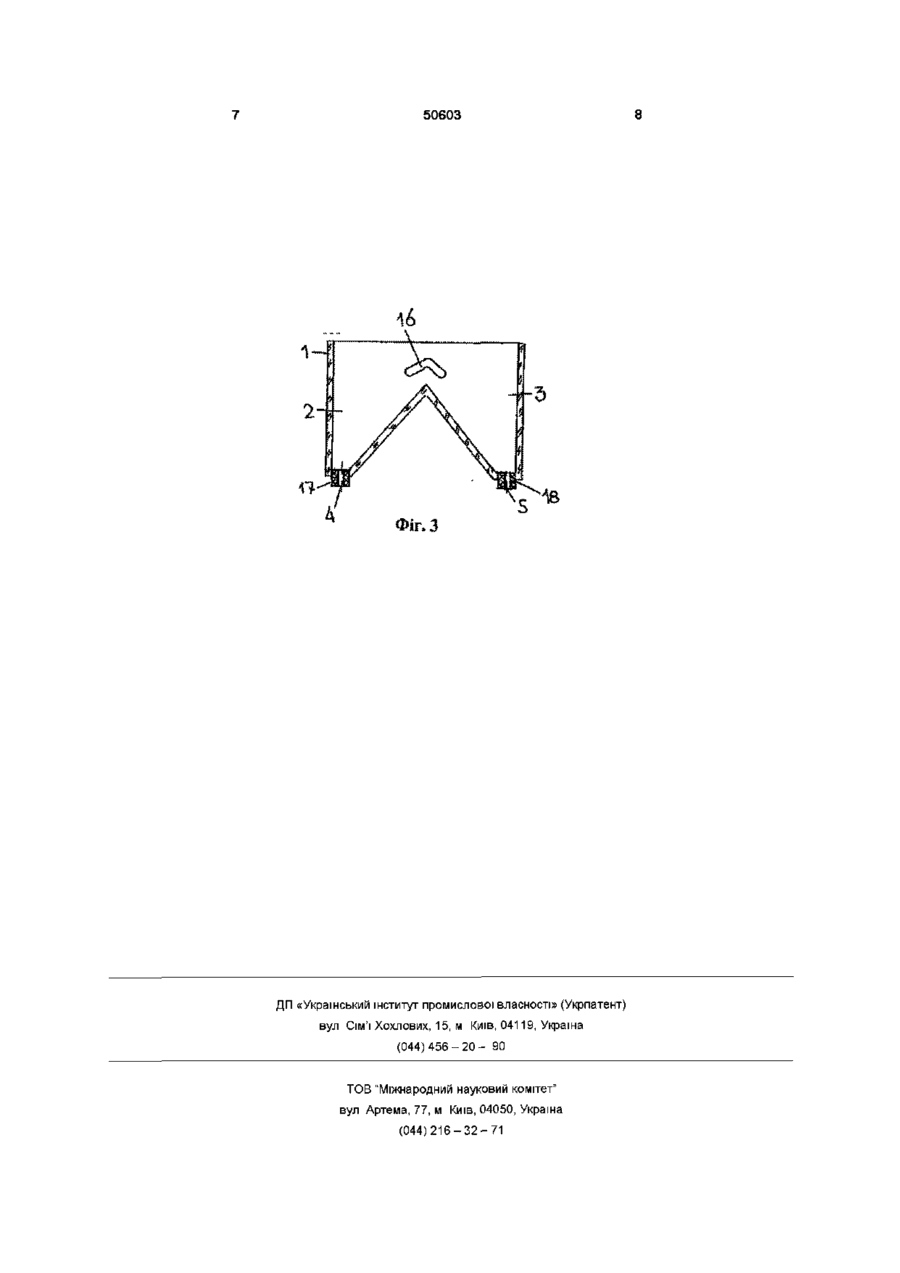

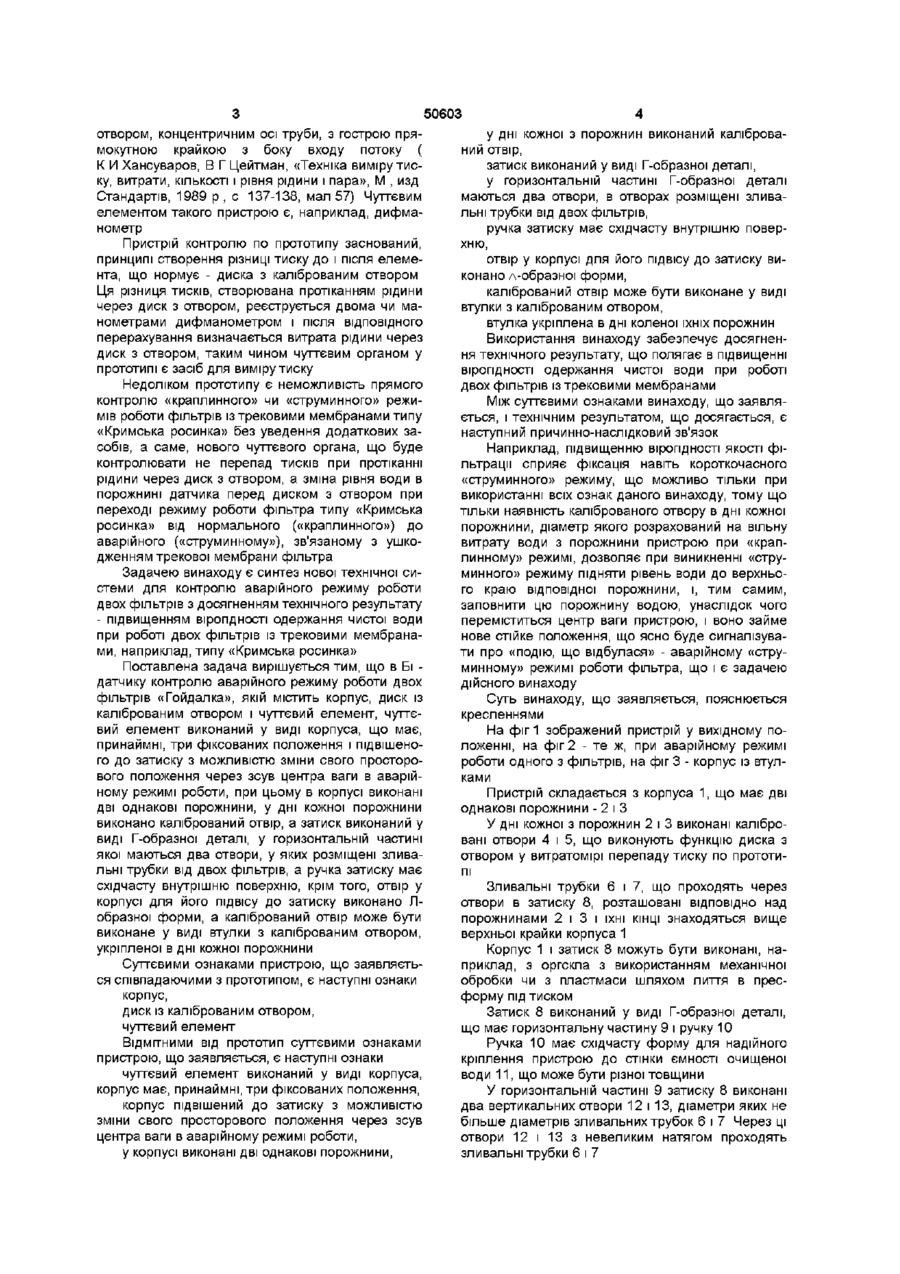

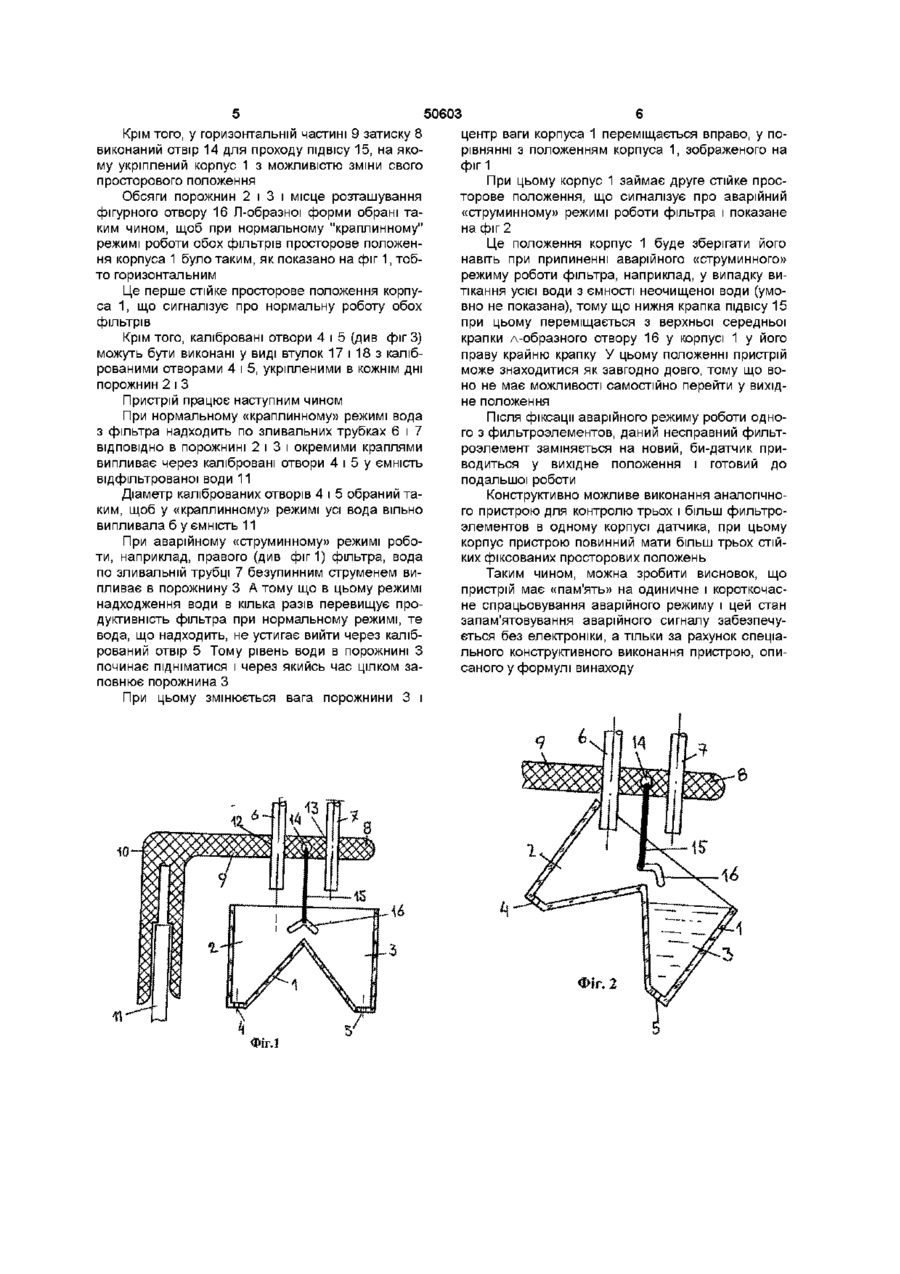

1 Бі-датчик контролю аварійного режиму роботи двох фільтрів, що містить корпус, диск із каліброваним отвором і чутливий елемент, який відрізняється тим, що чутливий елемент виконаний у вигляді корпусу, що має, принаймні, три фіксованих положення і підвішений до затискача з можливістю зміни свого просторового положення через зсув центра ваги в аварійному режимі роботи, при цьому в корпусі виконані дві однакові порожнини, у дні кожної порожнини виконаний калібрований отвір, а затиск виконаний у вигляді Г-подібної деталі, у горизонтальній частині якої є два отвори, у яких розміщені зливні трубки від двох фільтрів, а ручка затискача містить східчасту внутрішню поверхню, крім того, отвір у корпусі для його підвішування до затискача виконаний л подібної форми 2 Бі-датчик по п 1, який відрізняється тим, що калібрований отвір виконаний у вигляді втулки з каліброваним отвором, закріпленої в дні кожної порожнини Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю цілісності трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фильтроэлемента) неочищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надходження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу ро боти пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Відомий пристрій для регулювання рівня рідини в судині (ас СРСР № 1013917, МПК З G05D 9/02, БИ 15-83р), якій містить поплавець і механізм його занурення, що містить установлену на нерухомій осі зірочку, через яку перекинутий ланцюг, один кінець якої з'єднаний з поплавцем, а іншої не закріплений, причому вага одиниці довжини ланцюга ВДВІЧІ менше ваги регульованої рідини в обсязі одиниці висоти занурення поплавця, виконаного з постійним поперечним перерізом Незважаючи на наявність поплавця, переміщення якого можливо зафіксувати як візуально, так і різними апаратними засобами, цим пристроєм неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей Найбільш близьким по технічній суті і результату, що досягається, і обраним як прототип є плоска нормальна діафрагма (стандартній сужаючій пристрій), що представляє собою тонкий диск з СО о (О о ю 50603 отвором, концентричним осі труби, з гострою прямокутною крайкою з боку входу потоку ( К И Хансуваров, В ГЦейтман, «Техніка виміру тиску, витрати, КІЛЬКОСТІ і рівня рідини і пара», М , изд Стандартів, 1989 р , с 137-138, мал 57) Чуттєвим елементом такого пристрою є, наприклад, дифманометр Пристрій контролю по прототипу заснований, принципі створення різниці тиску до і після елемента, що нормує - диска з каліброваним отвором Ця різниця тисків, створювана протіканням рідини через диск з отвором, реєструється двома чи манометрами дифманометром і після ВІДПОВІДНОГО перерахування визначається витрата рідини через диск з отвором, таким чином чуттєвим органом у прототипі є засіб для виміру тиску Недоліком прототипу є неможливість прямого контролю «краплинного» чи «струминного» режимів роботи фільтрів із трековими мембранами типу «Кримська росинка» без уведення додаткових засобів, а саме, нового чуттєвого органа, що буде контролювати не перепад тисків при протіканні рідини через диск з отвором, а зміна рівня води в порожнині датчика перед диском з отвором при переході режиму роботи фільтра типу «Кримська росинка» від нормального («краплинного») до аварійного («струминному»), зв'язаному з ушкодженням трекової мембрани фільтра Задачею винаходу є синтез нової технічної системи для контролю аварійного режиму роботи двох фільтрів з досягненням технічного результату - підвищенням вірогідності одержання чистої води при роботі двох фільтрів із трековими мембранами, наприклад, типу «Кримська росинка» Поставлена задача вирішується тим, що в Бі датчику контролю аварійного режиму роботи двох фільтрів «Гойдалка», якій містить корпус, диск із каліброваним отвором і чуттєвий елемент, чуттєвий елемент виконаний у виді корпуса, що має, принаймні, три фіксованих положення і підвішеного до затиску з можливістю зміни свого просторового положення через зсув центра ваги в аварійному режимі роботи, при цьому в корпусі виконані дві однакові порожнини, у дні кожної порожнини виконано калібрований отвір, а затиск виконаний у виді Г-образної деталі, у горизонтальній частині якої маються два отвори, у яких розміщені зливальні трубки від двох фільтрів, а ручка затиску має східчасту внутрішню поверхню, крім того, отвір у корпусі для його підвісу до затиску виконано Лобразної форми, а калібрований отвір може бути виконане у виді втулки з каліброваним отвором, укріпленої в дні кожної порожнини Суттєвими ознаками пристрою, що заявляється співпадаючими з прототипом, є наступні ознаки корпус, диск із каліброваним отвором, чуттєвий елемент ВІДМІТНИМИ ВІД прототип суттєвими ознаками пристрою, що заявляється, є наступні ознаки чуттєвий елемент виконаний у виді корпуса, корпус має, принаймні, три фіксованих положення, корпус підвішений до затиску з можливістю зміни свого просторового положення через зсув центра ваги в аварійному режимі роботи, у корпусі виконані дві однакові порожнини, у дні кожної з порожнин виконаний калібрований отвір, затиск виконаний у виді Г-образної деталі, у горизонтальній частині Г-образної деталі маються два отвори, в отворах розміщені зливальні трубки від двох фільтрів, ручка затиску має східчасту внутрішню поверхню, отвір у корпусі для його підвісу до затиску виконано л-образної форми, калібрований отвір може бути виконане у виді втулки з каліброваним отвором, втулка укріплена в дні коленої їхніх порожнин Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі двох фільтрів із трековими мембранами Між суттєвими ознаками винаходу, що заявляється, і технічним результатом, що досягається, є наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак даного винаходу, тому що тільки наявність каліброваного отвору в дні кожної порожнини, діаметр якого розрахований на вільну витрату води з порожнини пристрою при «краплинному» режимі, дозволяє при виникненні «струминного» режиму підняти рівень води до верхнього краю відповідної порожнини, і, тим самим, заповнити цю порожнину водою, унаслідок чого переміститься центр ваги пристрою, і воно займе нове стійке положення, що ясно буде сигналізувати про «подію, що відбулася» - аварійному «струминному» режимі роботи фільтра, що і є задачею дійсного винаходу Суть винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений пристрій у вихідному положенні, на фіг 2 - те ж, при аварійному режимі роботи одного з фільтрів, на фіг 3 - корпус із втулками Пристрій складається з корпуса 1, що має дві однакові порожнини - 2 і З У дні кожної з порожнин 2 і 3 виконані калібровані отвори 4 і 5, що виконують функцію диска з отвором у витратомірі перепаду тиску по прототипі Зливальні трубки 6 і 7, що проходять через отвори в затиску 8, розташовані ВІДПОВІДНО над порожнинами 2 і 3 і їхні КІНЦІ знаходяться вище верхньої крайки корпуса 1 Корпус 1 і затиск 8 можуть бути виконані, наприклад, з оргскла з використанням механічної обробки чи з пластмаси шляхом лиття в пресформу під тиском Затиск 8 виконаний у виді Г-образної деталі, що має горизонтальну частину 9 і ручку 10 Ручка 10 має східчасту форму для надійного кріплення пристрою до стінки ємності очищеної води 11, що може бути різної товщини У горизонтальній частині 9 затиску 8 виконані два вертикальних отвори 12 і 13, діаметри яких не більше діаметрів зливальних трубок 6 і 7 Через ці отвори 12 і 13 з невеликим натягом проходять зливальні трубки 6 і 7 50603 Крім того, у горизонтальній частині 9 затиску 8 виконаний отвір 14 для проходу підвісу 15, на якому укріплений корпус 1 з можливістю зміни свого просторового положення Обсяги порожнин 2 і 3 і місце розташування фігурного отвору 16 Л-образної форми обрані таким чином, щоб при нормальному "краплинному" режимі роботи обох фільтрів просторове положення корпуса 1 було таким, як показано на фіг 1, тобто горизонтальним Це перше стійке просторове положення корпуса 1, що сигналізує про нормальну роботу обох фільтрів Крім того, калібровані отвори 4 і 5 (див фігЗ) можуть бути виконані у виді втулок 17 і 18 з каліброваними отворами 4 і 5, укріпленими в кожнім дні порожнин 2 і З Пристрій працює наступним чином При нормальному «краплинному» режимі вода з фільтра надходить по зливальних трубках 6 і 7 ВІДПОВІДНО в порожнині 2 і 3 і окремими краплями випливає через калібровані отвори 4 і 5 у ємність відфільтрованої води 11 Діаметр каліброваних отворів 4 і 5 обраний таким, щоб у «краплинному» режимі усі вода вільно випливала б у ємність 11 При аварійному «струминному» режимі роботи, наприклад, правого (див ф і г 1 ) фільтра, вода по зливальній трубці 7 безупинним струменем випливає в порожнину З А тому що в цьому режимі надходження води в кілька разів перевищує продуктивність фільтра при нормальному режимі, те вода, що надходить, не устигає вийти через калібрований отвір 5 Тому рівень води в порожнині З починає підніматися і через якийсь час цілком заповнює порожнина З При цьому змінюється центр ваги корпуса 1 переміщається вправо, у порівнянні з положенням корпуса 1, зображеного на фіг 1 При цьому корпус 1 займає друге стійке просторове положення, що сигналізує про аварійний «струминному» режимі роботи фільтра і показане на фіг 2 Це положення корпус 1 буде зберігати його навіть при припиненні аварійного «струминного» режиму роботи фільтра, наприклад, у випадку витікання усієї води з ємності неочищеної води (умовно не показана), тому що нижня крапка підвісу 15 при цьому переміщається з верхньої середньої крапки л-образного отвору 16 у корпусі 1 у його праву крайню крапку У цьому положенні пристрій може знаходитися як завгодно довго, тому що воно не має можливості самостійно перейти у вихідне положення Після фіксації аварійного режиму роботи одного з фильтроэлементов, даний несправний фильтроэлемент заміняється на новий, би-датчик приводиться у вихідне положення і готовий до подальшої роботи Конструктивно можливе виконання аналогічного пристрою для контролю трьох і більш фильтроэлементов в одному корпусі датчика, при цьому корпус пристрою повинний мати більш трьох стійких фіксованих просторових положень Таким чином, можна зробити висновок, що пристрій має «пам'ять» на одиничне і короткочасне спрацьовування аварійного режиму і цей стан запам'ятовування аварійного сигналу забезпечується без електроніки, а тільки за рахунок спеціального конструктивного виконання пристрою, описаного у формулі винаходу вага порожнини 3 і Фіг. 2 50603 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
