Робочий еталон об’єму газу дзвонового типу

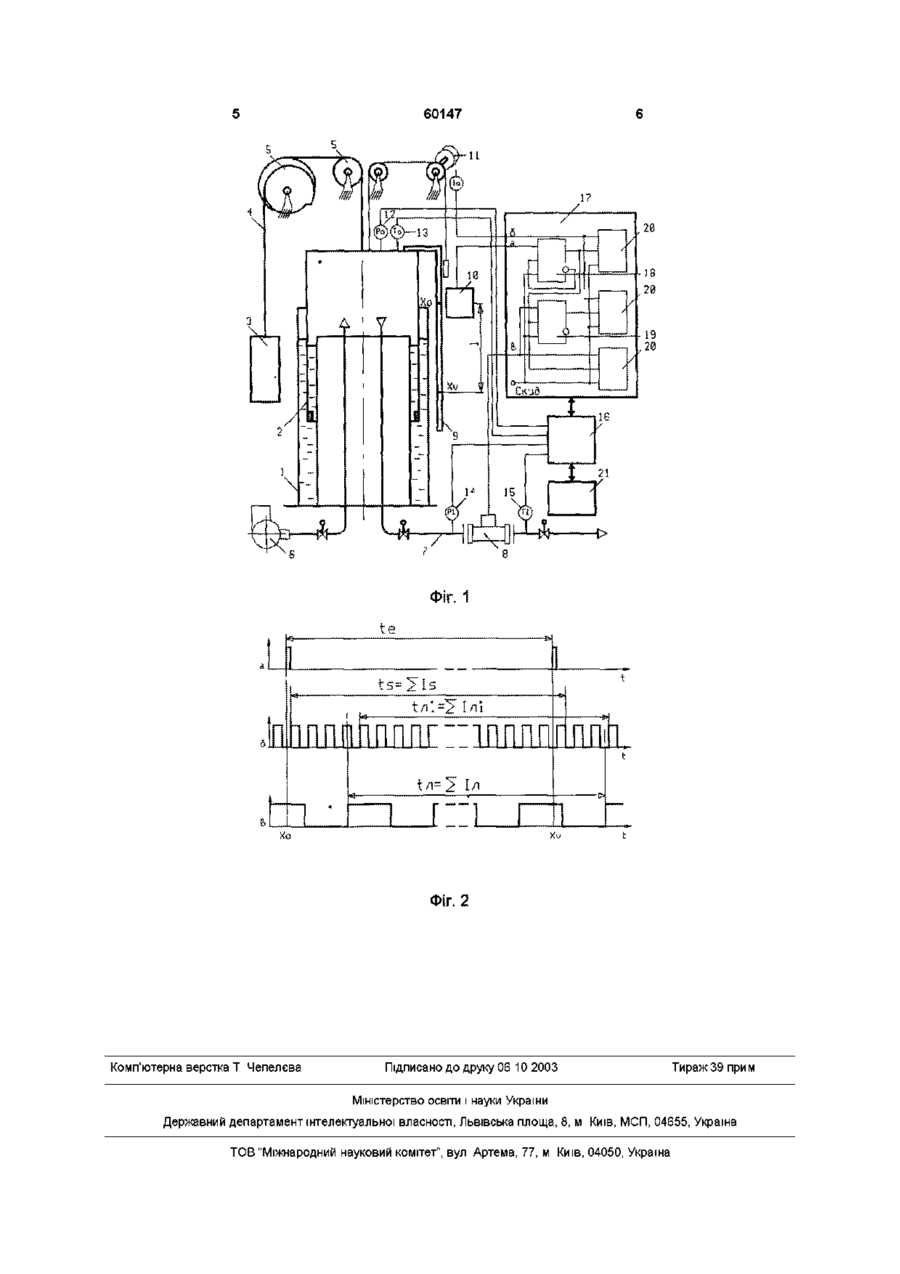

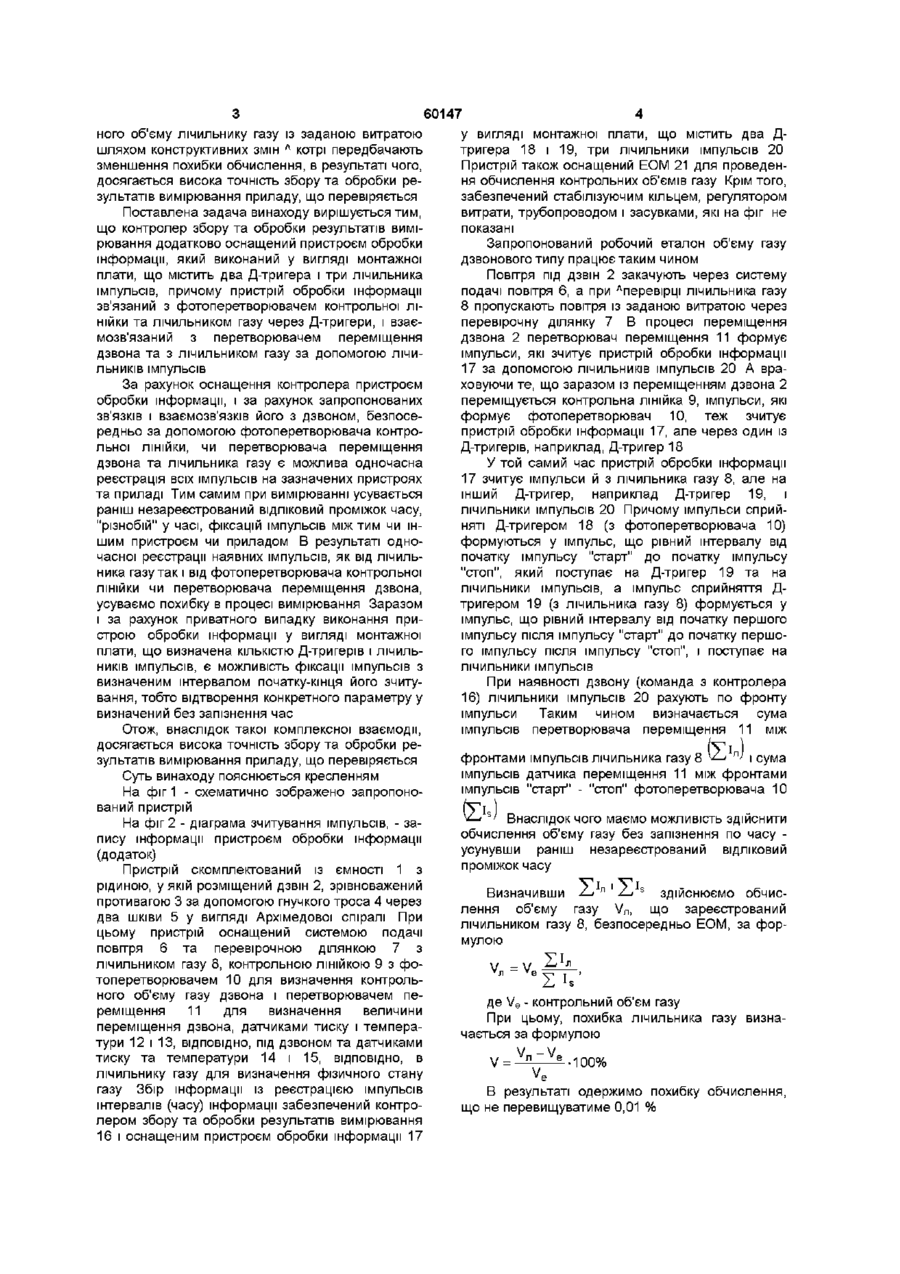

Робочий еталон об'єму газу дзвонового типу для передачі мірного об'єму лічильника газу із заданою витратою, який скомплектований із ємності з рідиною, у якій розміщений дзвін, зрівноважений противагою за допомогою гнучкого троса через два шківи і який оснащений системою подачі повітря та перевірочною ділянкою з лічильником Винахід, відноситься до галузі метрологи, а саме до зразкових засобів відтворення, перевірки та калібрування витратомірів і ЛІЧИЛЬНИКІВ газу Відомий робочий еталон об'єму газу, що містить дзвін занурений в розділювальну рідину з ємністю і зрівноважений противагою через шківи, перевірочну ділянкою, контрольну лінійку, контакти якої включені в мережу керування електромагнітною муфтою з ВІДЛІКОВИМ механізмом, який розміщений на валу ВІДЛІКОВОГО механізму лічильника, що перевіряється (СССР, ав ев №151485, Бюл №21, 1962г) Але збір інформації з допомогою електромагнітної муфти з ВІДЛІКОВИМ механізмом, який приєднують до ВІДЛІКОВОГО механізму газу на ділянки перевірки є недосконалим Магнітна муфта з ВІДЛІКОВИМ механізмом створює додаткове навантаження на ВІДЛІКОВИЙ механізм лічильника газу, який перевіряється, і, ВІДПОВІДНО, вносить суттєву похибку в результати перевірки Найбільш близьким до винаходу, що заявляється, є робочий еталон об'єму газу дзвонового типу для точної передачі мірного об'єму лічильником газу із заданою витратою, який скомплектований із ємності з рідиною, у якій розміщені дзвін, зрівноважений противагою за допомогою гнучкого троса через два шківи, і який оснащений системою газу, контрольною ЛІНІЙКОЮ З прорізами на відстані мірки довжини та з фотоперетворювачем, перетворювачем переміщення дзвона, датчиками вимірювання тиску і температури під дзвоном та в лічильнику газу і контролером збирання та обробки результатів вимірювання, який відрізняється тим, що контролер збирання та обробки результатів вимірювання додатково оснащений пристроєм обробки інформації, який виконаний у вигляді монтажної плати, що містить два Д-тригера і три лічильники імпульсів, причому пристрій обробки інформації зв'язаний з фотоперетворювачем та з лічильником газу через Д-тригер і взаємозв'язаний з перетворювачем переміщення дзвона та з лічильником газу за допомогою ЛІЧИЛЬНИКІВ імпульсів подачі повітря та перевірочною ділянкою з лічильником газу, контрольною ЛІНІЙКОЮ З прорізами на відстані мірної довжини та з фотоперетворювачем (фото датчиком), перетворювачем (датчиком) переміщення дзвона, датчиками вимірювання тиску і температури під дзвоном та в лічильнику газу, і контролером збору та обробки результатів вимірювання (Робочий еталон об'єму газу дзвонового типу, Україна, патент №46253 A, GO IF 25/00, Бюл №5, 2002р) Проте і даний пристрій для точності передачі мірного об'єму лічильником газу має похибку в зборі інформації з лічильника газу, що перевіряється, оскільки після імпульсу фотоперетворювача "старт" через певний проміжок часу реєструється імпульс від лічильника газу, а також "після зареєстрованого останнього імпульсу лічильника газу через певний проміжок часу фіксується імпульс фотоперетворювача "стоп" Таким чином незареєстрований проміжок часу проходження ВІДЛІКОВИХ пристроїв лічильника газу між імпульсами фотоперетворювача "старт" і "стоп" вносить похибку в процес вимірювання В основу винаходу - Робочий еталон об'єму газу дзвонового типу - поставлена задача на базі відомого робочого еталону створити новий більш вдосконалений пристрій для точної передачі мір О (О 60147 ного об'єму лічильнику газу із заданою витратою у вигляді монтажної плати, що містить два ДЛ шляхом конструктивних змін котрі передбачають тригера 18 і 19, три лічильники імпульсів 20 зменшення похибки обчислення, в результаті чого, Пристрій також оснащений ЕОМ 21 для проведендосягається висока точність збору та обробки реня обчислення контрольних об'ємів газу Крім того, зультатів вимірювання приладу, що перевіряється забезпечений стабілізуючим кільцем, регулятором витрати, трубопроводом і засувками, які на фіг не Поставлена задача винаходу вирішується тим, показані що контролер збору та обробки результатів вимірювання додатково оснащений пристроєм обробки Запропонований робочий еталон об'єму газу інформації, який виконаний у вигляді монтажної дзвонового типу працює таким чином плати, що містить два Д-тригера і три лічильника Повітря під дзвін 2 закачують через систему л імпульсів, причому пристрій обробки інформації подачі повітря 6, а при перевірці лічильника газу зв'язаний з фотоперетворювачем контрольної лі8 пропускають повітря із заданою витратою через нійки та лічильником газу через Д-тригери, і взаєперевірочну ділянку 7 В процесі переміщення мозв'язаний з перетворювачем переміщення дзвона 2 перетворювач переміщення 11 формує дзвона та з лічильником газу за допомогою лічиімпульси, які зчитує пристрій обробки інформації льників імпульсів 17 за допомогою лічильників імпульсів 20 А враховуючи те, що заразом із переміщенням дзвона 2 За рахунок оснащення контролера пристроєм переміщується контрольна лінійка 9, імпульси, які обробки інформації, і за рахунок запропонованих формує фотоперетворювач 10, теж зчитує зв'язків І взаємозв'язків його з дзвоном, безпосепристрій обробки інформації 17, але через один із редньо за допомогою фотоперетворювача контроД-тригерів, наприклад, Д-тригер 18 льної лінійки, чи перетворювача переміщення дзвона та лічильника газу є можлива одночасна У той самий час пристрій обробки інформації реєстрація всіх імпульсів на зазначених пристроях 17 зчитує імпульси й з лічильника газу 8, але на та приладі Тим самим при вимірюванні усувається інший Д-тригер, наприклад Д-тригер 19, і раніш незареєстрований ВІДЛІКОВИЙ проміжок часу, лічильники імпульсів 20 Причому імпульси сприй"різнобій" у часі, фіксацій імпульсів між тим чи інняті Д-тригером 18 (з фотоперетворювача 10) шим пристроєм чи приладом В результаті одноформуються у імпульс, що рівний інтервалу від часної реєстрації наявних імпульсів, як від лічильпочатку імпульсу "старт" до початку імпульсу ника газу так і від фотоперетворювача контрольної "стоп", який поступає на Д-тригер 19 та на ЛІНІЙКИ чи перетворювача переміщення дзвона, лічильники імпульсів, а імпульс сприйняття Дусуваємо похибку в процесі вимірювання Заразом тригером 19 (з лічильника газу 8) формується у і за рахунок приватного випадку виконання приімпульс, що рівний інтервалу від початку першого строю обробки інформації у вигляді монтажної імпульсу після імпульсу "старт" до початку першоплати, що визначена КІЛЬКІСТЮ Д-тригерів і ЛІЧИЛЬго імпульсу після імпульсу "стоп", і поступає на НИКІВ імпульсів, є можливість фіксації імпульсів з лічильники імпульсів визначеним інтервалом початку-кінця його зчитуПри наявності дзвону (команда з контролера вання, тобто відтворення конкретного параметру у 16) лічильники імпульсів 20 рахують по фронту визначений без запізнення час імпульси Таким чином визначається сума імпульсів перетворювача переміщення 11 між Отож, внаслідок такої комплексної взаємодії, досягається висока точність збору та обробки рефронтами імпульсів лічильника газу 8 ^ "' і сума зультатів вимірювання приладу, що перевіряється імпульсів датчика переміщення 11 між фронтами Суть винаходу пояснюється кресленням імпульсів "старт" - "стоп" фотоперетворювача 10 На фіг 1 - схематично зображено запропонований пристрій s v—' > Внаслідок чого маємо можливість здійснити На фіг 2 - діаграма зчитування імпульсів, - заобчислення об'єму газу без запізнення по часу пису інформації пристроєм обробки інформації усунувши раніш незареєстрований відліковий (додаток) проміжок часу Пристрій скомплектований із ємності 1 з рідиною, у якій розміщений дзвін 2, зрівноважений Визначивши 2-> л 2-> s здійснюємо обчиспротивагою 3 за допомогою гнучкого троса 4 через лення об'єму газу \/л, що зареєстрований два шківи 5 у вигляді Архімедової спіралі При лічильником газу 8, безпосередньо ЕОМ, за форцьому пристрій оснащений системою подачі мулою повітря 6 та перевірочною ділянкою 7 з VI лічильником газу 8, контрольною ЛІНІЙКОЮ 9 з фоV =V топеретворювачем 10 для визначення контроль2 V ного об'єму газу дзвона і перетворювачем педе Ve - контрольний об'єм газу реміщення 11 для визначення величини При цьому, похибка лічильника газу визнапереміщення дзвона, датчиками тиску і темперачається за формулою тури 12 і 13, ВІДПОВІДНО, під дзвоном та датчиками тиску та температури 14 і 15, ВІДПОВІДНО, В V= ~ -100% лічильнику газу для визначення фізичного стану газу Збір інформації із реєстрацією імпульсів В результаті одержимо похибку обчислення, інтервалів (часу) інформації забезпечений контрощо не перевищуватиме 0,01 % лером збору та обробки результатів вимірювання 16 і оснащеним пристроєм обробки інформації 17 n C V j 1 V e 60147 ФІГ. 1 Фіг. 2 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
