Установка для добування сапропелю

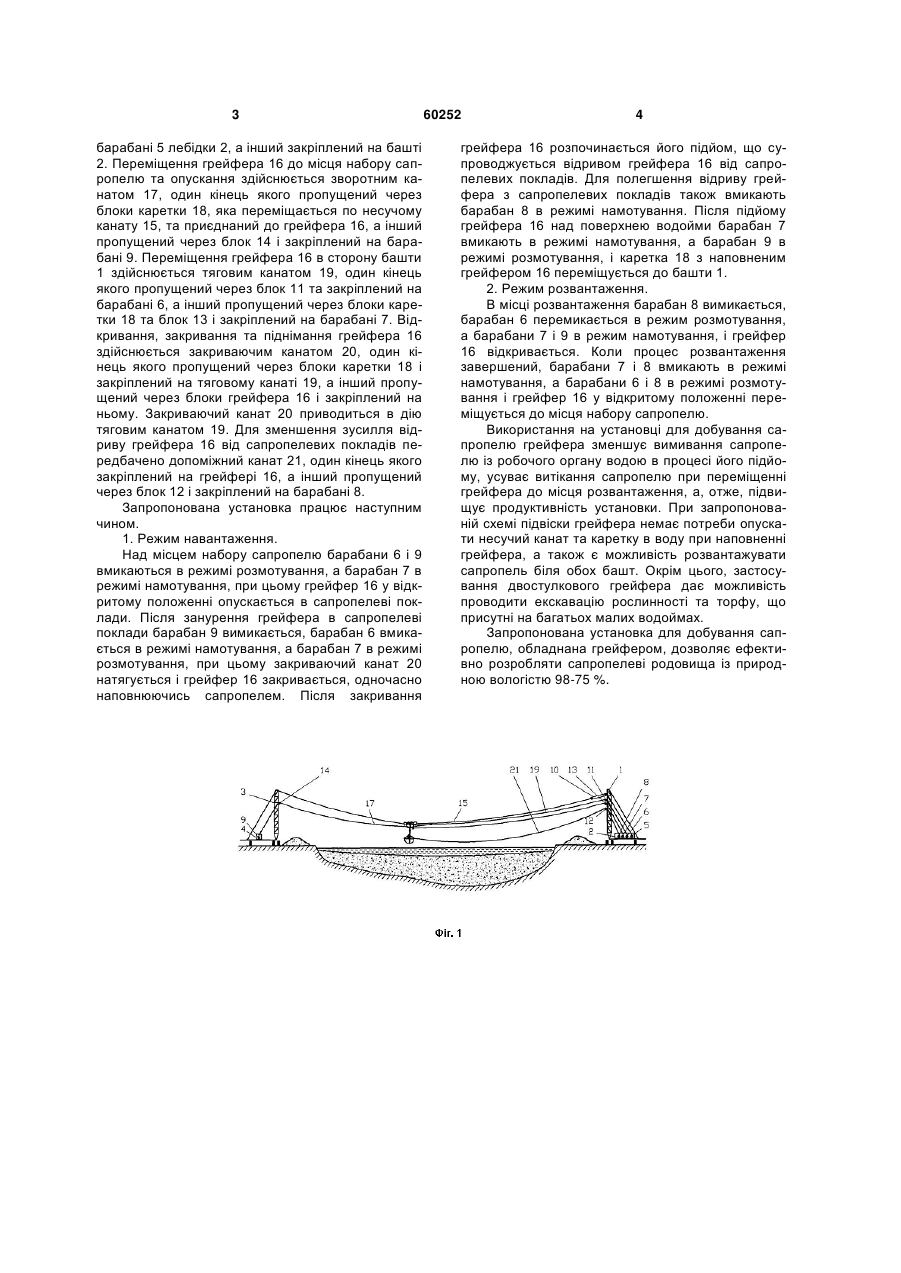

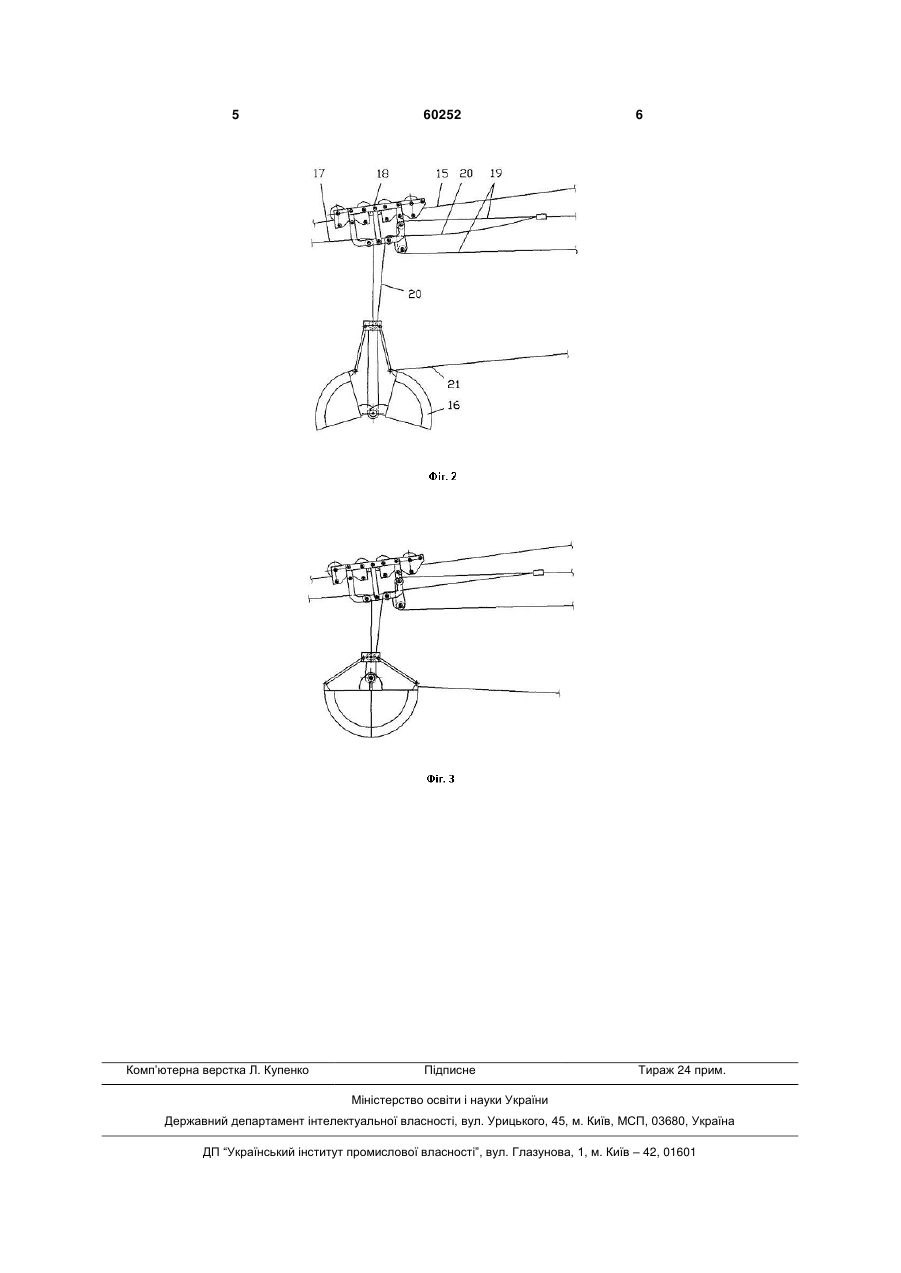

Установка, що містить дві башти, несучий і тяговий канати, лебідку, яка відрізняється тим, 3 барабані 5 лебідки 2, а інший закріплений на башті 2. Переміщення грейфера 16 до місця набору сапропелю та опускання здійснюється зворотним канатом 17, один кінець якого пропущений через блоки каретки 18, яка переміщається по несучому канату 15, та приєднаний до грейфера 16, а інший пропущений через блок 14 і закріплений на барабані 9. Переміщення грейфера 16 в сторону башти 1 здійснюється тяговим канатом 19, один кінець якого пропущений через блок 11 та закріплений на барабані 6, а інший пропущений через блоки каретки 18 та блок 13 і закріплений на барабані 7. Відкривання, закривання та піднімання грейфера 16 здійснюється закриваючим канатом 20, один кінець якого пропущений через блоки каретки 18 і закріплений на тяговому канаті 19, а інший пропущений через блоки грейфера 16 і закріплений на ньому. Закриваючий канат 20 приводиться в дію тяговим канатом 19. Для зменшення зусилля відриву грейфера 16 від сапропелевих покладів передбачено допоміжний канат 21, один кінець якого закріплений на грейфері 16, а інший пропущений через блок 12 і закріплений на барабані 8. Запропонована установка працює наступним чином. 1. Режим навантаження. Над місцем набору сапропелю барабани 6 і 9 вмикаються в режимі розмотування, а барабан 7 в режимі намотування, при цьому грейфер 16 у відкритому положенні опускається в сапропелеві поклади. Після занурення грейфера в сапропелеві поклади барабан 9 вимикається, барабан 6 вмикається в режимі намотування, а барабан 7 в режимі розмотування, при цьому закриваючий канат 20 натягується і грейфер 16 закривається, одночасно наповнюючись сапропелем. Після закривання 60252 4 грейфера 16 розпочинається його підйом, що супроводжується відривом грейфера 16 від сапропелевих покладів. Для полегшення відриву грейфера з сапропелевих покладів також вмикають барабан 8 в режимі намотування. Після підйому грейфера 16 над поверхнею водойми барабан 7 вмикають в режимі намотування, а барабан 9 в режимі розмотування, і каретка 18 з наповненим грейфером 16 переміщується до башти 1. 2. Режим розвантаження. В місці розвантаження барабан 8 вимикається, барабан 6 перемикається в режим розмотування, а барабани 7 і 9 в режим намотування, і грейфер 16 відкривається. Коли процес розвантаження завершений, барабани 7 і 8 вмикають в режимі намотування, а барабани 6 і 8 в режимі розмотування і грейфер 16 у відкритому положенні переміщується до місця набору сапропелю. Використання на установці для добування сапропелю грейфера зменшує вимивання сапропелю із робочого органу водою в процесі його підйому, усуває витікання сапропелю при переміщенні грейфера до місця розвантаження, а, отже, підвищує продуктивність установки. При запропонованій схемі підвіски грейфера немає потреби опускати несучий канат та каретку в воду при наповненні грейфера, а також є можливість розвантажувати сапропель біля обох башт. Окрім цього, застосування двостулкового грейфера дає можливість проводити екскавацію рослинності та торфу, що присутні на багатьох малих водоймах. Запропонована установка для добування сапропелю, обладнана грейфером, дозволяє ефективно розробляти сапропелеві родовища із природною вологістю 98-75 %. 5 Комп’ютерна верстка Л. Купенко 60252 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
