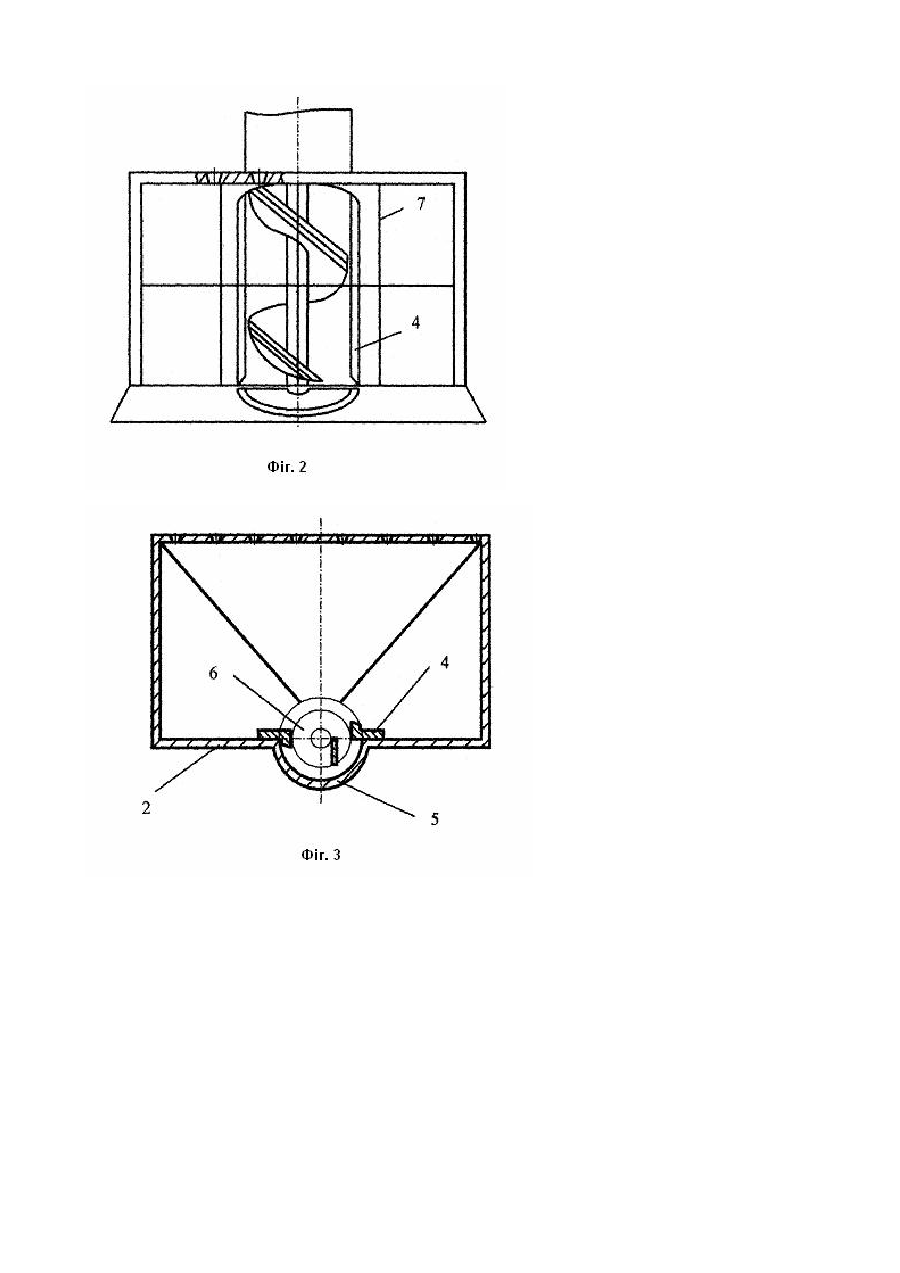

Пристрій для добування сапропелю

Корисна модель відноситься до області гідротехнічної меліорації, а саме - до пристроїв для добування сапропелів і може бути використана для добування сапропелю. Відомий пристрій для зневоднення сапропелю, що містить корпус, виконаний з відрізка трубопровода, шнек, завантажувальний та вивантажувальний патрубки. Причому вал та лопаті шнека виконані пустотілими та містять перфорацію [див. А.С. СРСР №1726399, кл. А01 С02 F11/12,1992p.]. Недоліком такого пристрою для зневоднення сапропелю є обмежені функціональні можливості - а саме неможливість його безпосереднього застосування при добуванні сапропелю. Відомий також ґрунтозабірний пристрій, що містить збірний кожух, чотири шнеки, лижу з ріжучим елементом на днищі. Причому шнеки мають подвійну навивку і протирізальні елементи [див. А.С. СРСР №1810432 кл. А 01 Е 02 F 3/88,1993р.]. Недоліком такого ґрунтозабірного пристрою є те, що він не забезпечує зниження вологості сапропелю при його добуванні. Найбільш близьким за технічною суттю до пристрою для добування сапропелю, що пропонується, є ґрунтозабірний пристрій землесосного снаряду, який містить всмоктуючу насадку, нерухомий корпус із напівциліндричним заглибленням, обладнаним протирізальними пластинами, шнек та захисну решітку. Причому шнек у забірній частині обладнаний ножами, а транспортуюча його частина виконана із зменшенням кроку в сторону переміщення добутого сапропелю [див. А.С. CPCP. №1765311 кл. А 01 Е 02 F 3/88, 1992р.]. Суттєвим недоліком такого ґрунтозабірного пристрою землесосного снаряду є неможливість зменшення вологості сапропелю у процесі добування. В основу корисної моделі поставлене завдання шляхом зміни конструкції відомого ґрунтозабірного пристрою землесосного снаряду забезпечити отримання нового технічного результату, що полягає в підвищенні ефективності його дії за рахунок використання гідростатичного тиску верхніх шарів води в зоні зневоднення і зменшенні вологості сапропелю у процесі добування. Поставлене завдання вирішується наступним чином. У відомому ґрунтозабірному пристрої землесосного снаряду, що містить нерухомий корпус, всмоктуючу насадку, шнек з ножами, протирізальні пластини та захисну решітку, відповідно до винаходу, що пропонується, всмоктуюча насадка та нерухомий корпус виконані з перфорацією, а для видалення відділеної води передбачено відділяючу камеру з відсмоктуючим патрубком. На фіг. 1 зображено пристрій для добування сапропелю - вид збоку, на фіг. 2 пристрій для добування сапропелю - вид спереду, на фіг. 3 - розріз Б-Б на фіг. 1. Пристрій для добування сапропелю містить всмоктуючу насадку 1, виконану в формі похилої зрізаної піраміди. Нижня частина 2 всмоктуючої насадки 1 і нерухомого корпусу 3 має виконане в вигляді півциліндра з протирізальними пластинами 4 заглиблення 5, в якому розміщений шнек 6, а всмоктуюча насадка 1 містить захисну решітку 7. Нерухомий корпус 3 також містить перфорацію 8. Лопаті шнека 6 в забірній частині обладнані ножами 9, а транспортуюча частина шнека 6 виконана з зменшенням кроку в сторону переміщення розробленого сапропелю. До нерухомого корпусу 3 кріпиться відділяюча камера 10 із відсмоктуючим патрубком 11. Пристрій для добування сапропелю працює наступним чином. Під час руху пристрою шар сапропелю розрізається захисною решіткою 7 і маса потрапляє до всмоктуючої насадки 1. Шари сапропелю стискаються всмоктуючою насадкою 1 і подрібнюються ножами 9 шнека 6 і протирізальними пластинами 4. При цьому сапропель переміщується шнеком 6 в зону транспортування нерухомого корпусу 3. При цьому створюється додатковий тиск на розроблений сапропель. Під час даного процесу частина води відділяється через перфорацію 8 всмоктуючої насадки 1 та нерухомого корпусу 3 за рахунок гідростатичного тиску шарів води і розрідження, створеного в зоні відділення. Для того, щоб сапропель не проходив через перфорацію 8, внутрішня частина всмоктуючої насадки 1 та нерухомого корпусу 3 обладнана фільтруючим елементом (на кресленні не показаний). Вода, яка відділяється під час даного процесу, із нерухомого корпусу 3 потрапляє в відділяючу камеру 10, звідки видаляється через відсмоктуючий патрубок 11 за допомогою насоса (на кресленні не показаний).
