Устєвий пристрій ліквідації прихватів

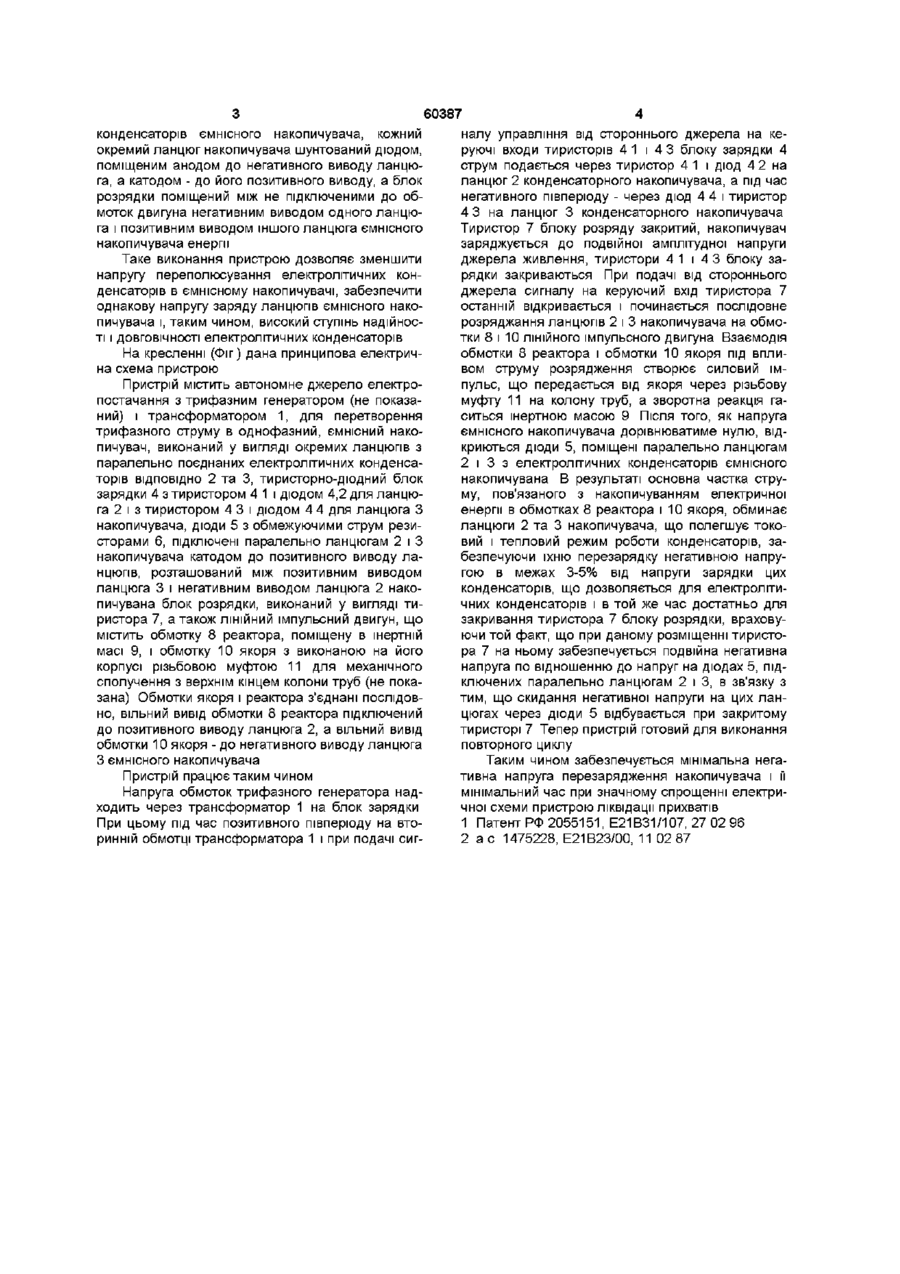

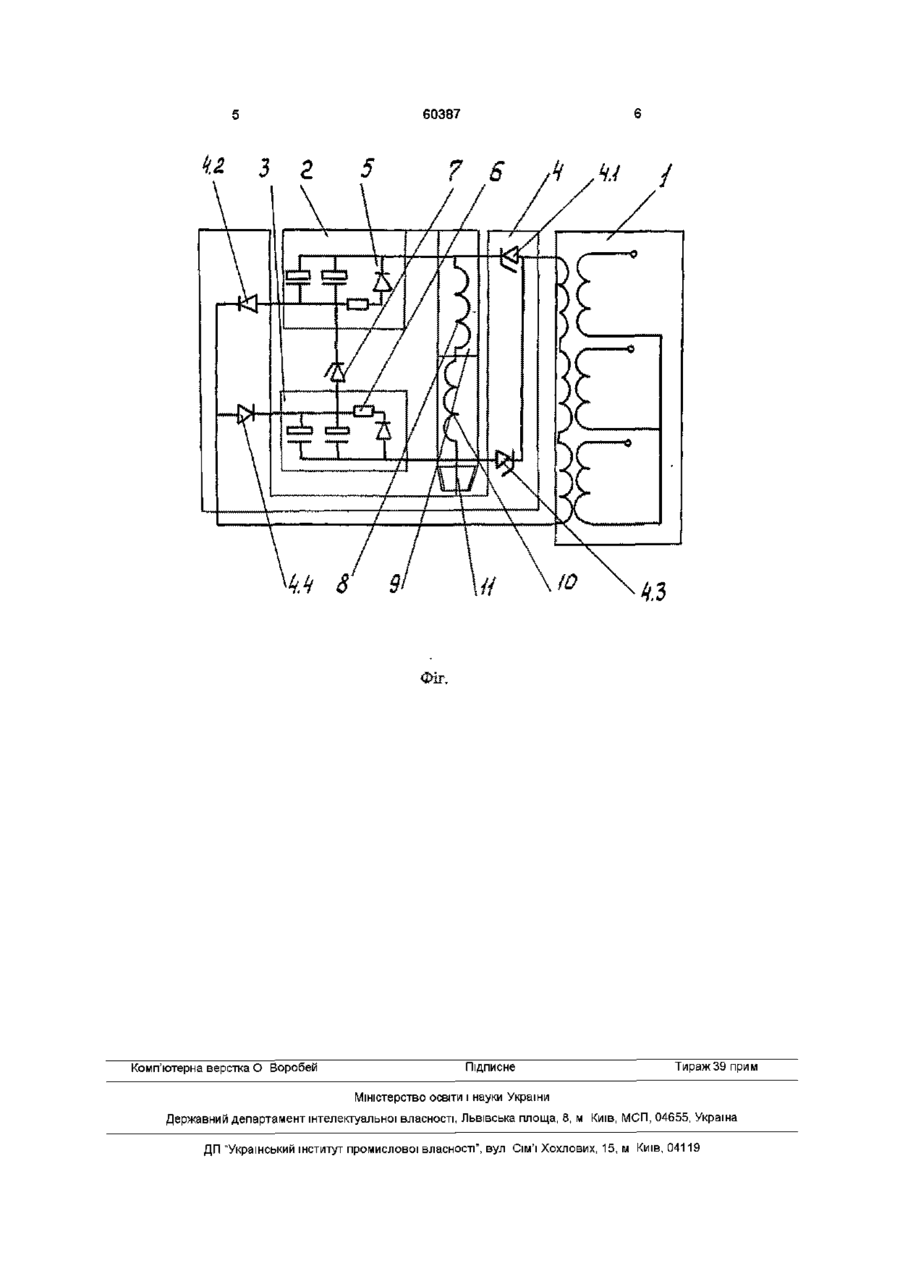

Устєвий пристрій ліквідації прихватів, що містить ЛІНІЙНИЙ імпульсний двигун з багатополюсними обмотками якоря і реактора, підключений до нього ємнісний накопичувач електричної енергії, виконаний у вигляді ланцюгів паралельно з'єднаних електролітичних конденсаторів і з'єднаний через блок зарядки з джерелом живлення, і блок розрядки ємнісного накопичувача, який відрізняється тим, що блок зарядки виконаний у вигляді ряду дюдно-тиристорних комутаторів, підключених окремо входами до виводів джерела живлення, а виходами - до окремих ланцюгів електролітичних конденсаторів ємнісного накопичувача, кожен ланцюг накопичувача шунтований діодом, підключеним анодом до негативного виводу ланцюга, а катодом - до його позитивного виводу, а блок розрядки розміщений між непідключеними до обмоток двигуна негативним виводом одного ланцюга і позитивним виводом іншого ланцюга ємнісного накопичувача енергії О Винахід відноситься до області буріння і експлуатації родовищ і може використовуватися при бурінні, ремонті і демонтажі свердловин Відомий устєвий пристрій ліквідації прихватів, що містить ЛІНІЙНИЙ імпульсний двигун, який складається з якоря і реактора з багатополюсними обмотками, зв'язаними через розрядні тиристори з ємнісним накопичувачем, який живиться від блоку зарядки [1] Основний недолік відомого пристрою - нестабільність напруги окремих ланцюгів ємнісного накопичувача у зв'язку зі зміною їхньої ємності в процесі експлуатації Відомий також устєвий пристрій ліквідації прихватів, що містить ЛІНІЙНИЙ імпульсний двигун з багатополюсними обмотками якоря і реактора, підключений до нього ємнісний накопичувач електричної енергії, виконаний в вигляді паралельних ланцюгів електролітичних конденсаторів і зв'язаний через блок зарядки з джерелом живлення, і блок розрядки ємнісного накопичувача [2] Зарядний блок відомого пристрою являє собою трифазний випрямляючий міст тиристорного типу, причому окремі ланцюги електролітичних конденсаторів включені в окремі ланцюги мосту, а блок розрядки - ряд тиристорів, поміщених між накопичувачем і обмотками ЛІНІЙНОГО імпульсного двигуна Недоліками даного пристрою є складність блоку заряду, а також значні витрати енергії і низька надійність конденсаторного накопичувача, що обумовлено перезарядкою конденсаторів високою зворотною напругою в результаті їхньої розрядки на обмотки ЛІНІЙНОГО імпульсного двигуна Ці недоліки усунені в пристрої ліквідації прихватів, що містить ЛІНІЙНИЙ імпульсний двигун з багатополюсними обмотками якоря і реактора, підключений до нього ємнісний накопичувач електричної енергії, виконаний в вигляді ланцюгів електролітичних конденсаторів і зв'язаний через блок зарядки з джерелом живлення, і блок розрядки ємнісного накопичувача, за рахунок того, що блок зарядки виконаний у вигляді ряду дюднотиристорних комутаторів, підключених окремо входами до окремих виходів джерела живлення, а виходами - до окремих ланцюгів електролітичних 1 00 со о (О 60387 конденсаторів ємнісного накопичувача, кожний окремий ланцюг накопичувача шунтований діодом, поміщеним анодом до негативного виводу ланцюга, а катодом - до його позитивного виводу, а блок розрядки поміщений між не підключеними до обмоток двигуна негативним виводом одного ланцюга і позитивним виводом іншого ланцюга ємнісного накопичувача енергії Таке виконання пристрою дозволяє зменшити напругу переполюсування електролітичних конденсаторів в ємнісному накопичувачі, забезпечити однакову напругу заряду ланцюгів ємнісного накопичувача і, таким чином, високий ступінь надійності і ДОВГОВІЧНОСТІ електролітичних конденсаторів На кресленні (Фіг) дана принципова електрична схема пристрою Пристрій містить автономне джерело електропостачання з трифазним генератором (не показаний) і трансформатором 1, для перетворення трифазного струму в однофазний, ємнісний накопичувач, виконаний у вигляді окремих ланцюгів з паралельно поєднаних електролітичних конденсаторів ВІДПОВІДНО 2 та 3, тиристорно-дюдний блок зарядки 4 з тиристором 4 1 і діодом 4,2 для ланцюга 2 і з тиристором 4 3 і діодом 4 4 для ланцюга З накопичувача, діоди 5 з обмежуючими струм резисторами 6, підключені паралельно ланцюгам 2 і З накопичувача катодом до позитивного виводу ланцюгів, розташований між позитивним виводом ланцюга 3 і негативним виводом ланцюга 2 накопичувана блок розрядки, виконаний у вигляді тиристора 7, а також ЛІНІЙНИЙ імпульсний двигун, що містить обмотку 8 реактора, поміщену в інертній масі 9, і обмотку 10 якоря з виконаною на його корпусі різьбовою муфтою 11 для механічного сполучення з верхнім кінцем колони труб (не показана) Обмотки якоря і реактора з'єднані послідовно, вільний вивід обмотки 8 реактора підключений до позитивного виводу ланцюга 2, а вільний вивід обмотки 10 якоря - до негативного виводу ланцюга З ємнісного накопичувача Пристрій працює таким чином Напруга обмоток трифазного генератора надходить через трансформатор 1 на блок зарядки При цьому під час позитивного півперюду на вторинній обмотці трансформатора 1 і при подачі сиг налу управління від стороннього джерела на керуючі входи тиристорів 4 1 і 4 3 блоку зарядки 4 струм подається через тиристор 4 1 і діод 4 2 на ланцюг 2 конденсаторного накопичувача, а під час негативного півперюду - через діод 4 4 і тиристор 4 3 на ланцюг 3 конденсаторного накопичувача Тиристор 7 блоку розряду закритий, накопичувач заряджується до подвійної амплітудної напруги джерела живлення, тиристори 4 1 і 4 3 блоку зарядки закриваються При подачі від стороннього джерела сигналу на керуючий вхід тиристора 7 останній відкривається і починається послідовне розряджання ланцюгів 2 і 3 накопичувача на обмотки 8 і 10 ЛІНІЙНОГО імпульсного двигуна Взаємодія обмотки 8 реактора і обмотки 10 якоря під впливом струму розрядження створює силовий імпульс, що передається від якоря через різьбову муфту 11 на колону труб, а зворотна реакція гаситься інертною масою 9 Після того, як напруга ємнісного накопичувача дорівнюватиме нулю, відкриються діоди 5, поміщені паралельно ланцюгам 2 і 3 з електролітичних конденсаторів ємнісного накопичувана В результаті основна частка струму, пов'язаного з накопичуванням електричної енергії в обмотках 8 реактора і 10 якоря, обминає ланцюги 2 та 3 накопичувача, що полегшує токовий і тепловий режим роботи конденсаторів, забезпечуючи їхню перезарядку негативною напругою в межах 3-5% від напруги зарядки цих конденсаторів, що дозволяється для електролітичних конденсаторів і в той же час достатньо для закривання тиристора 7 блоку розрядки, враховуючи той факт, що при даному розміщенні тиристора 7 на ньому забезпечується подвійна негативна напруга по відношенню до напруг на діодах 5, підключених паралельно ланцюгам 2 і 3, в зв'язку з тим, що скидання негативної напруги на цих ланцюгах через діоди 5 відбувається при закритому тиристорі 7 Тепер пристрій готовий для виконання повторного циклу Таким чином забезпечується мінімальна негативна напруга перезарядження накопичувача і її мінімальний час при значному спрощенні електричної схеми пристрою ліквідації прихватів 1 Патент РФ 2055151, Е21В31 /107, 27 02 96 2 а с 1475228, Е21В23/00, 11 02 87 60387 Фіг. Комп'ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
