Неінвазивний сенсорний пристрій для реєстрації змін психофізичного стану людини

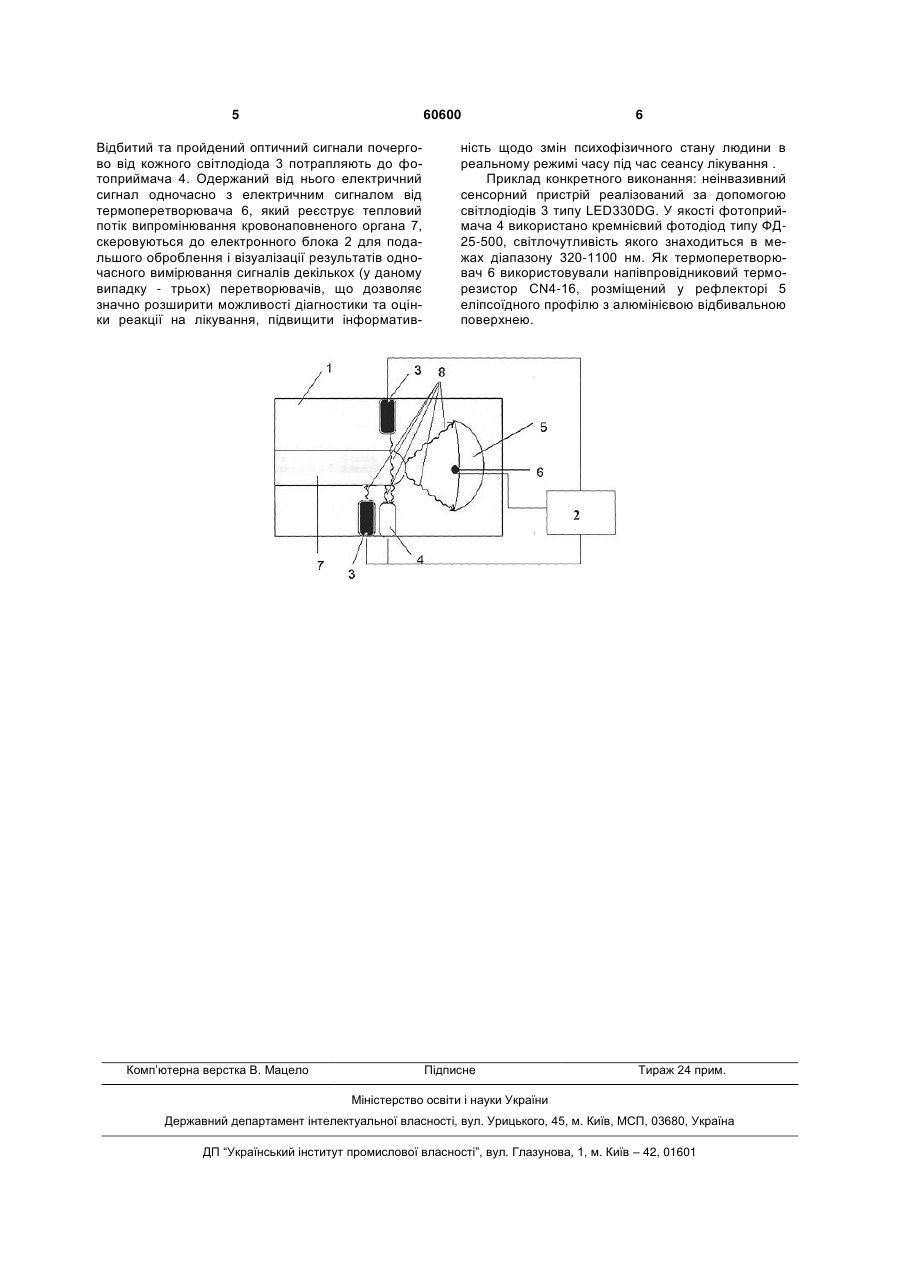

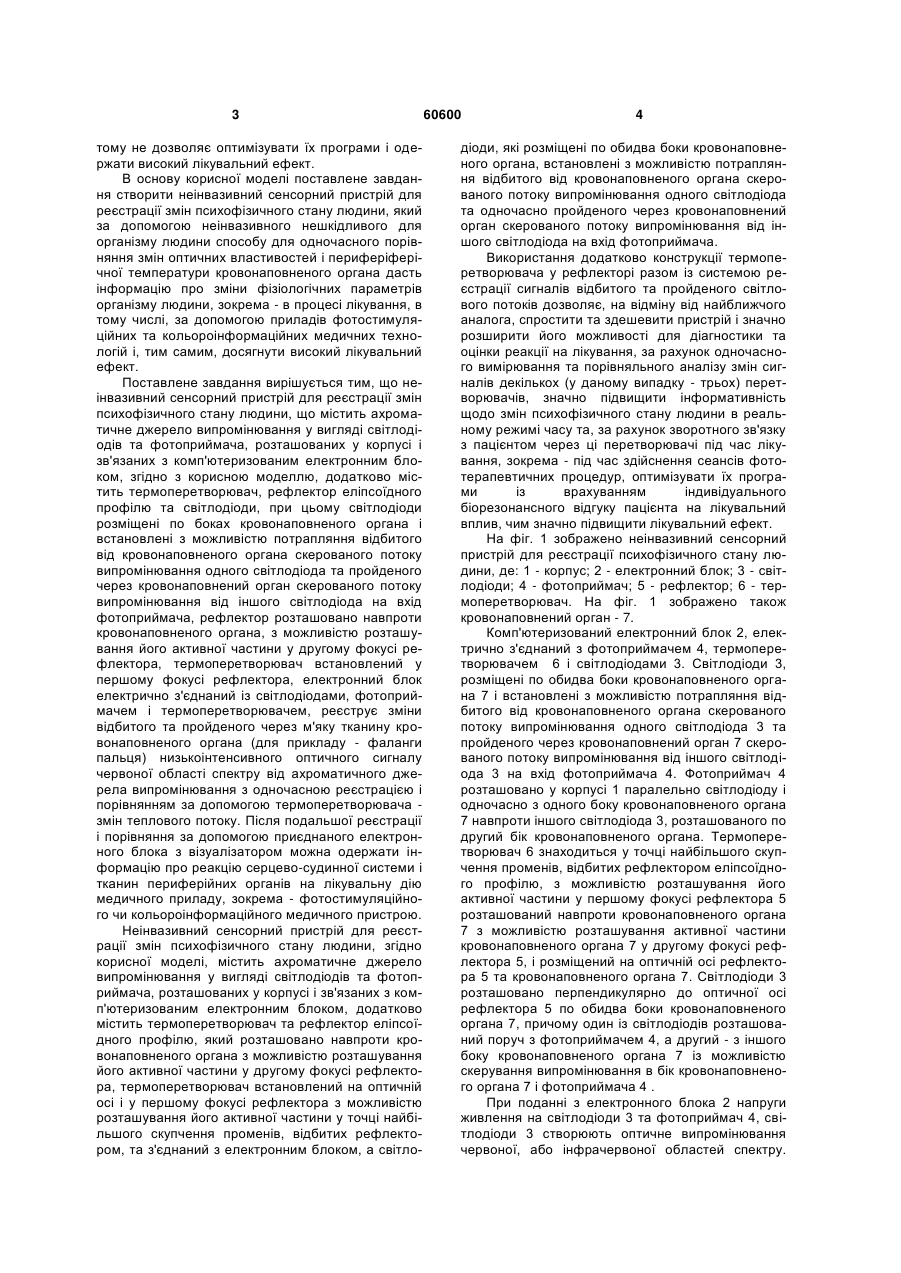

Неінвазивний сенсорний пристрій для реєстрації змін психофізичного стану людини, що містить ахроматичне джерело випромінювання у вигляді світлодіодів та фотоприймача, розташованих у корпусі з протилежних боків кровонаповненого органа, з'єднаних з електронним блоком, який відрізняється тим, що додатково містить термопе 3 тому не дозволяє оптимізувати їх програми і одержати високий лікувальний ефект. В основу корисної моделі поставлене завдання створити неінвазивний сенсорний пристрій для реєстрації змін психофізичного стану людини, який за допомогою неінвазивного нешкідливого для організму людини способу для одночасного порівняння змін оптичних властивостей і периферіферічної температури кровонаповненого органа дасть інформацію про зміни фізіологічних параметрів організму людини, зокрема - в процесі лікування, в тому числі, за допомогою приладів фотостимуляційних та кольороінформаційних медичних технологій і, тим самим, досягнути високий лікувальний ефект. Поставлене завдання вирішується тим, що неінвазивний сенсорний пристрій для реєстрації змін психофізичного стану людини, що містить ахроматичне джерело випромінювання у вигляді світлодіодів та фотоприймача, розташованих у корпусі і зв'язаних з комп'ютеризованим електронним блоком, згідно з корисною моделлю, додатково містить термоперетворювач, рефлектор еліпсоїдного профілю та світлодіоди, при цьому світлодіоди розміщені по боках кровонаповненого органа і встановлені з можливістю потрапляння відбитого від кровонаповненого органа скерованого потоку випромінювання одного світлодіода та пройденого через кровонаповнений орган скерованого потоку випромінювання від іншого світлодіода на вхід фотоприймача, рефлектор розташовано навпроти кровонаповненого органа, з можливістю розташування його активної частини у другому фокусі рефлектора, термоперетворювач встановлений у першому фокусі рефлектора, електронний блок електрично з'єднаний із світлодіодами, фотоприймачем і термоперетворювачем, реєструє зміни відбитого та пройденого через м'яку тканину кровонаповненого органа (для прикладу - фаланги пальця) низькоінтенсивного оптичного сигналу червоної області спектру від ахроматичного джерела випромінювання з одночасною реєстрацією і порівнянням за допомогою термоперетворювача змін теплового потоку. Після подальшої реєстрації і порівняння за допомогою приєднаного електронного блока з візуалізатором можна одержати інформацію про реакцію серцево-судинної системи і тканин периферійних органів на лікувальну дію медичного приладу, зокрема - фотостимуляційного чи кольороінформаційного медичного пристрою. Неінвазивний сенсорний пристрій для реєстрації змін психофізичного стану людини, згідно корисної моделі, містить ахроматичне джерело випромінювання у вигляді світлодіодів та фотоприймача, розташованих у корпусі і зв'язаних з комп'ютеризованим електронним блоком, додатково містить термоперетворювач та рефлектор еліпсоїдного профілю, який розташовано навпроти кровонаповненого органа з можливістю розташування його активної частини у другому фокусі рефлектора, термоперетворювач встановлений на оптичній осі і у першому фокусі рефлектора з можливістю розташування його активної частини у точці найбільшого скупчення променів, відбитих рефлектором, та з'єднаний з електронним блоком, а світло 60600 4 діоди, які розміщені по обидва боки кровонаповненого органа, встановлені з можливістю потрапляння відбитого від кровонаповненого органа скерованого потоку випромінювання одного світлодіода та одночасно пройденого через кровонаповнений орган скерованого потоку випромінювання від іншого світлодіода на вхід фотоприймача. Використання додатково конструкції термоперетворювача у рефлекторі разом із системою реєстрації сигналів відбитого та пройденого світлового потоків дозволяє, на відміну від найближчого аналога, спростити та здешевити пристрій і значно розширити його можливості для діагностики та оцінки реакції на лікування, за рахунок одночасного вимірювання та порівняльного аналізу змін сигналів декількох (у даному випадку - трьох) перетворювачів, значно підвищити інформативність щодо змін психофізичного стану людини в реальному режимі часу та, за рахунок зворотного зв'язку з пацієнтом через ці перетворювачі під час лікування, зокрема - під час здійснення сеансів фототерапевтичних процедур, оптимізувати їх програми із врахуванням індивідуального біорезонансного відгуку пацієнта на лікувальний вплив, чим значно підвищити лікувальний ефект. На фіг. 1 зображено неінвазивний сенсорний пристрій для реєстрації психофізичного стану людини, де: 1 - корпус; 2 - електронний блок; 3 - світлодіоди; 4 - фотоприймач; 5 - рефлектор; 6 - термоперетворювач. На фіг. 1 зображено також кровонаповнений орган - 7. Комп'ютеризований електронний блок 2, електрично з'єднаний з фотоприймачем 4, термоперетворювачем 6 і світлодіодами 3. Світлодіоди 3, розміщені по обидва боки кровонаповненого органа 7 і встановлені з можливістю потрапляння відбитого від кровонаповненого органа скерованого потоку випромінювання одного світлодіода 3 та пройденого через кровонаповнений орган 7 скерованого потоку випромінювання від іншого світлодіода 3 на вхід фотоприймача 4. Фотоприймач 4 розташовано у корпусі 1 паралельно світлодіоду і одночасно з одного боку кровонаповненого органа 7 навпроти іншого світлодіода 3, розташованого по другий бік кровонаповненого органа. Термоперетворювач 6 знаходиться у точці найбільшого скупчення променів, відбитих рефлектором еліпсоїдного профілю, з можливістю розташування його активної частини у першому фокусі рефлектора 5 розташований навпроти кровонаповненого органа 7 з можливістю розташування активної частини кровонаповненого органа 7 у другому фокусі рефлектора 5, і розміщений на оптичній осі рефлектора 5 та кровонаповненого органа 7. Світлодіоди 3 розташовано перпендикулярно до оптичної осі рефлектора 5 по обидва боки кровонаповненого органа 7, причому один із світлодіодів розташований поруч з фотоприймачем 4, а другий - з іншого боку кровонаповненого органа 7 із можливістю скерування випромінювання в бік кровонаповненого органа 7 і фотоприймача 4 . При поданні з електронного блока 2 напруги живлення на світлодіоди 3 та фотоприймач 4, світлодіоди 3 створюють оптичне випромінювання червоної, або інфрачервоної областей спектру. 5 60600 Відбитий та пройдений оптичний сигнали почергово від кожного світлодіода 3 потрапляють до фотоприймача 4. Одержаний від нього електричний сигнал одночасно з електричним сигналом від термоперетворювача 6, який реєструє тепловий потік випромінювання кровонаповненого органа 7, скеровуються до електронного блока 2 для подальшого оброблення і візуалізації результатів одночасного вимірювання сигналів декількох (у даному випадку - трьох) перетворювачів, що дозволяє значно розширити можливості діагностики та оцінки реакції на лікування, підвищити інформатив Комп’ютерна верстка В. Мацело 6 ність щодо змін психофізичного стану людини в реальному режимі часу під час сеансу лікування . Приклад конкретного виконання: неінвазивний сенсорний пристрій реалізований за допомогою світлодіодів 3 типу LED330DG. У якості фотоприймача 4 використано кремнієвий фотодіод типу ФД25-500, світлочутливість якого знаходиться в межах діапазону 320-1100 нм. Як термоперетворювач 6 використовували напівпровідниковий терморезистор CN4-16, розміщений у рефлекторі 5 еліпсоїдного профілю з алюмінієвою відбивальною поверхнею. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
