Сенсор для реєстрації малих змін ємності
Формула / Реферат
Сенсор для реєстрації малих змін ємності з частотним виходом, що містить індуктивність, перший вивід якої з'єднано з загальною шиною, а до другого під'єднано ємність первинного вимірювального перетворювача послідовно з баластною ємністю, причому перший вивід баластної ємності з'єднано з загальною шиною, а другий з першим виводом ємності первинного вимірювального перетворювача, який відрізняється тим, що містить фільтр, перший вивід якого з'єднано з другим виводом ємності первинного вимірювального перетворювача, а другий вивід якого з'єднано з загальною шиною, а до третього під'єднано першу клему вимірювального блока, другу клему якого з'єднано з загальною шиною.
Текст

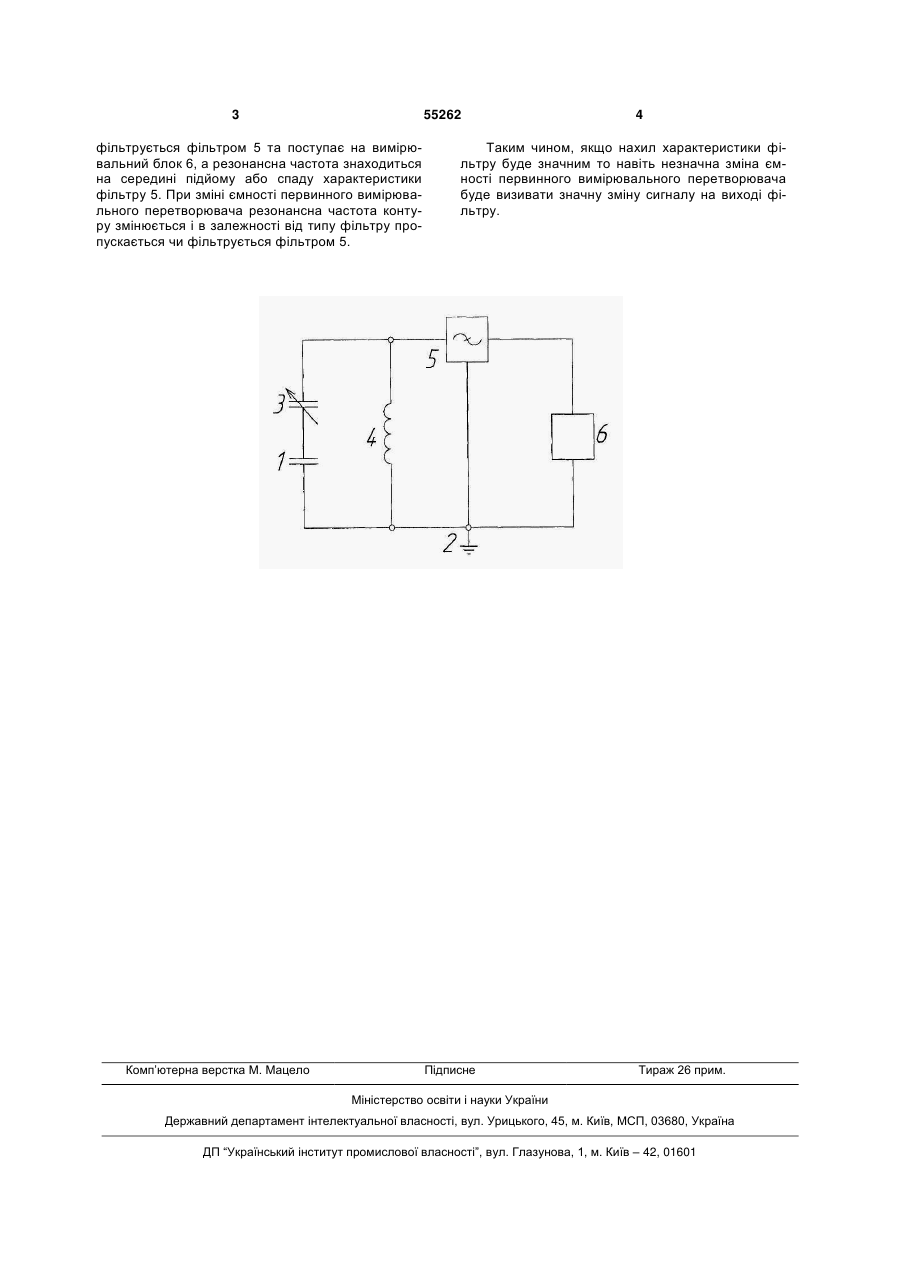

Сенсор для реєстрації малих змін ємності з частотним виходом, що містить індуктивність, перший вивід якої з'єднано з загальною шиною, а до другого під'єднано ємність первинного вимірювального перетворювача послідовно з баластною 3 55262 фільтрується фільтром 5 та поступає на вимірювальний блок 6, а резонансна частота знаходиться на середині підйому або спаду характеристики фільтру 5. При зміні ємності первинного вимірювального перетворювача резонансна частота контуру змінюється і в залежності від типу фільтру пропускається чи фільтрується фільтром 5. Комп’ютерна верстка М. Мацело 4 Таким чином, якщо нахил характеристики фільтру буде значним то навіть незначна зміна ємності первинного вимірювального перетворювача буде визивати значну зміну сигналу на виході фільтру. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSensor for registration of small changes of capacity
Автори англійськоюTymchak Oleh Vasyliovych
Назва патенту російськоюСенсор для регистрации малых изменений емкости
Автори російськоюТимчак Олег Васильевич
МПК / Мітки
МПК: G01R 27/28
Мітки: малих, ємності, змін, сенсор, реєстрації
