Вогнегасник порошковий

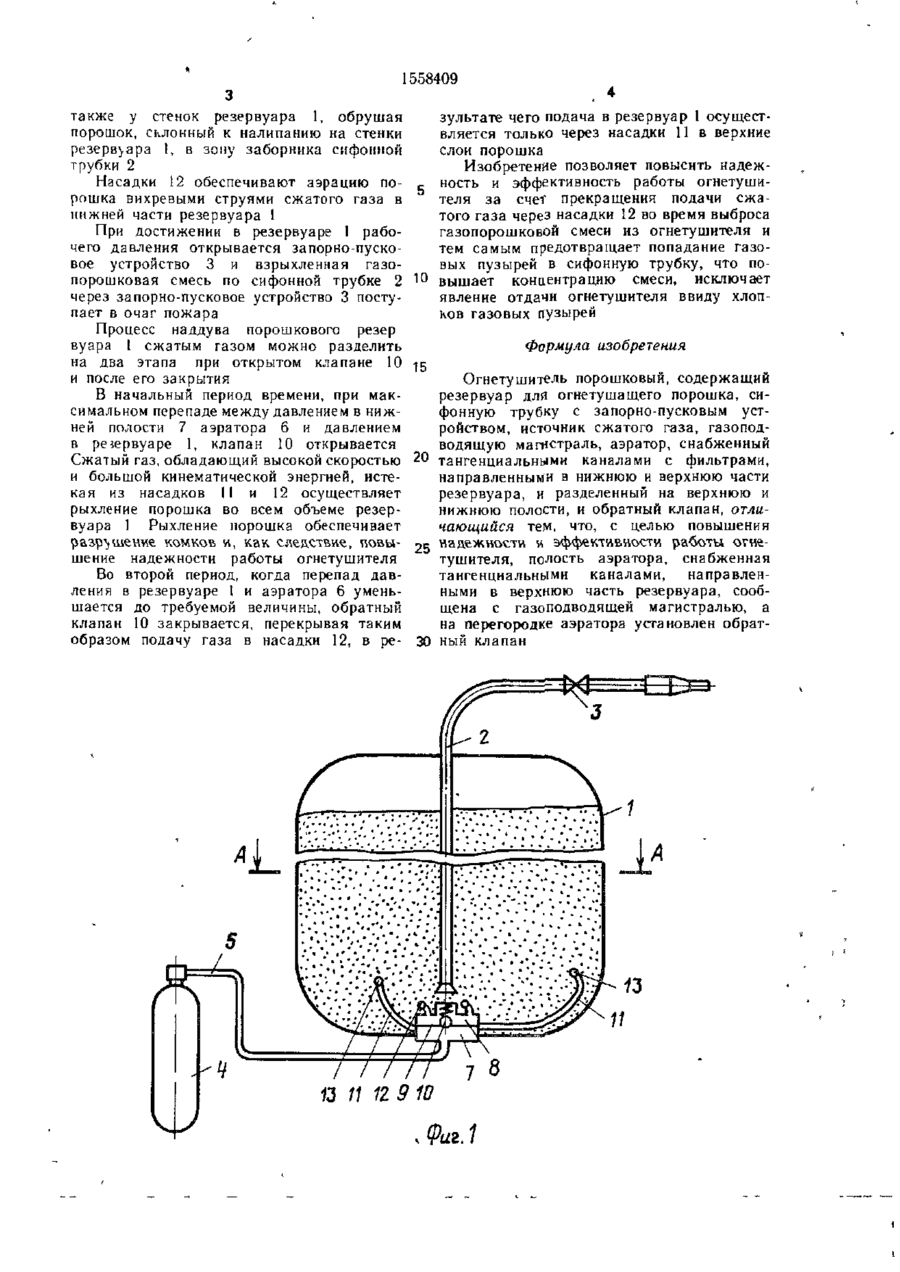

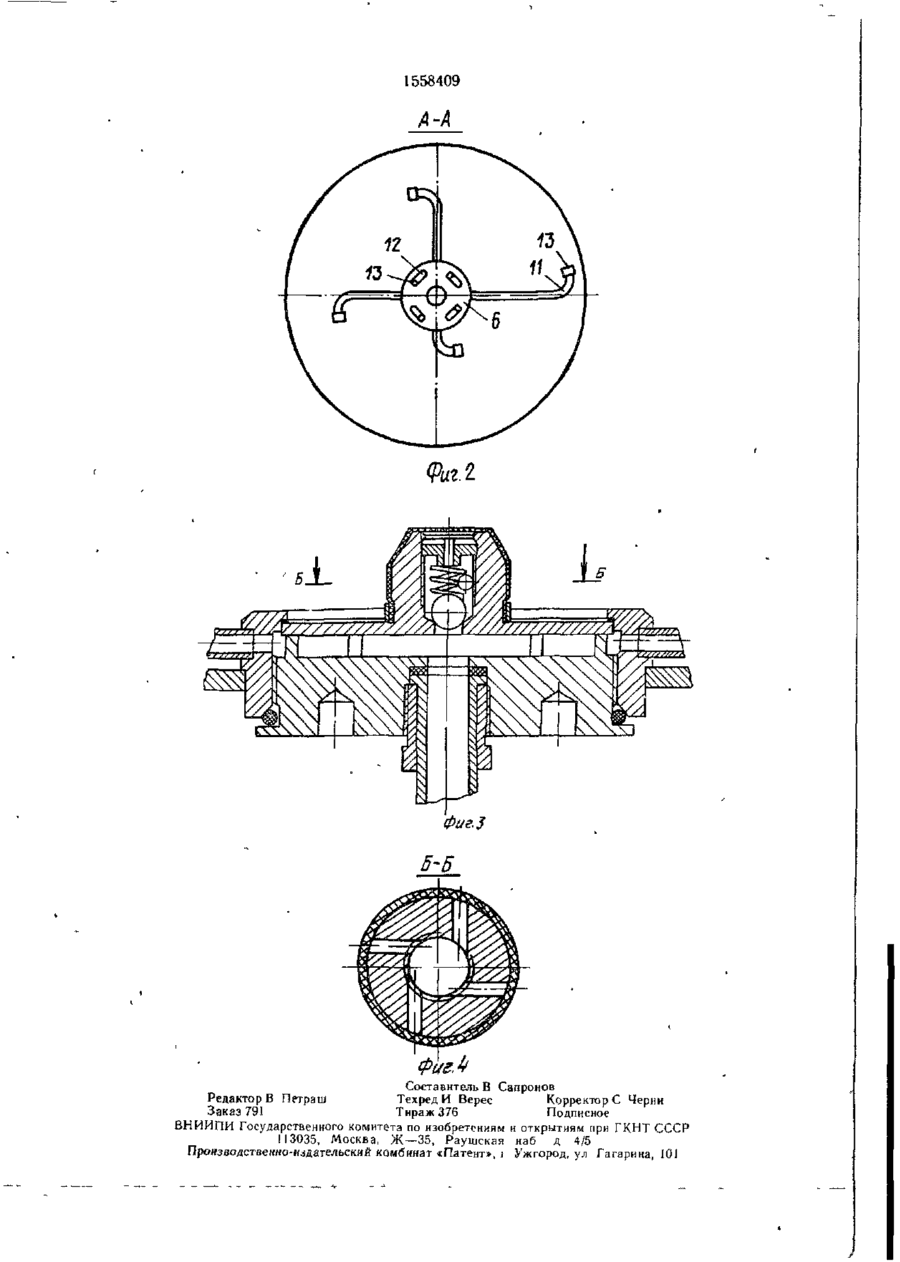

Изобретение относится к противопожарной технике, в частности к порошко вым средствам пожаротушения, и может быть использовано при разработке кон струкций огнетушителей, установок Целью изобретения является повышение надежности и эффективности работы огнетушителя Сущность технического решения состоит в том, что аэратор разделен перегородкой на две полости, при этом одна полость сообщена с газоподводящей магистралью и снабжена тангенциальными каналами, направленными в верхнюю часть резервуара, а другая полость снабжена тангенциальными каналами, направленными в нижнюю часть резервуара, причем на перегородке аэратора установлен обратный клапан 4 ил (Л Изобретение относится к противопожарной технике, в частности к порошковым средствам пожаротушения, и может быть использовано при разработке конструкций огнетушителей, установок Целью изобретения является повышение надежности и эффективности работы огнетушителя На фиг 1 показан огнетушитель, общий вид, на фиг 2 — разрез А А на фиг 1, на фиг 3 — аэратор, на фиг 4 — разрез Б Б на фиг 3 Огнетушитель порошковый содержит резервуар 1 для огиетушащего порошка с сифоном 2, запорно-пусковое устройство 3, газовый баїлон 4, соединенный трубопроводом 5 с аэратором 6, имеющим танген циальные каналы, выполненные* например, в виде полых насадков Аэратор 6 разделен на нижнюю 7 и верхнюю 8 полости пере го родкой '9, в которой установлен обратный клапан 10 При этом нижняя полость 7 аэ ратора 6 сообщена с трубопроводом 5 В нижней полости 7 тангенциально установ лены полые насадки И, направленные в верхнюю часть резервуара 1 В верхней полости 8 тангенциально установлены полые насадки 12, направленные в нижнюю часть резервуара 1 На полых насадках 11 и 12 установлены тканевые фильтры 13 для пре дотвращения забивания насадков порош ком Огнетушитель работает следующим об разом После открытия газового баллона 4 сжатый газ через трубопровод 5 пост\паст в нижнюю полость 7 и через обратный кпаиян 10 в верхнюю полость 8 аэратора о Через полые насадки 11 и 12 сжатый газ приоб ретая вихревое направление за счет танген циального расположения насадков 11 и !2 начинает рыхление (аэрацию) порошка пи всем обьеме при этом возрастает давіе ниє в резервуаре 1 В этот период в pi мени насадки 11 обеспечивают аэрацию порошка в средних и верхних слоях а СП 00 1558409 также у стенок резервуара 1, обрушая зультате чего подача в резервуар 1 осущестпорошок, склонный к налипанию на стенки вляется только через насадки 11 в верхние резервуара І, в зону заборника сифонной слои порошка трубки 2 Изобретение позволяет повысить надежНасадки 12 обеспечивают аэрацию по- с ность и эффективность работы огнетушителя за счет прекращения подачи сжарошка вихревыми струями сжатого газа в того газа через насадки 12 во время выброса нижней части резервуара 1 газопорошковой смеси из огнетушителя и При достижении в резервуаре 1 работем самым предотвращает попадание газочего давления открывается за порно-пусковых пузырей в сифонную трубку, что повое устройство 3 и взрыхленная газопорошковая смесь по сифонной трубке 2 1 0 вышает концентрацию смеси, исключает через запорно-пусковое устройство 3 постуявление отдачи огнетушителя ввиду хлоппает в очаг пожара газовых пузырей Процесс наддува порошкового резер Формула изобретения вуара 1 сжатым газом можно разделить на два этапа при открытом клапане 10 15 Огнетушитель порошковый, содержащий и после его закрытия резервуар для огнетушащего порошка, сиВ начальный период времени, при макфонную трубку с запорно-пусковым устсимальном перепаде между давлением в нижней полости 7 аэратора 6 и давлением роиством, источник сжатого газа, газоподв резервуаре 1, клапан 10 открывается водящую магистраль, аэратор, снабженный дщу р, рр гк) Сжатый газ, обладающий высокой скоростью тангенциальными каналами с фильтрами, и большой кинематической энергией, истенаправленными в нижнюю и верхнюю части кая из насадков 11 и 12 осуществляет резервуара, и разделенный на верхнюю и рыхление порошка во всем объеме резернижнюю полости, и обратный клапан, отливуара 1 Рыхление порошка обеспечивает чающийся тем, что, с целью повышения разрешение комков и, как следствие, повынадежности и эффективности работы огнешение надежности работы огнетушителя тушителя, полость аэратора, снабженная Во второй период, когда перепад давтангенциальными каналами, направленления в резервуаре 1 и аэратора 6 уменьными в верхнюю часть резервуара, сообшается до требуемой величины, обратный щена с газоподводящей магистралью, а клапан 10 закрывается, перекрывая таким на перегородке аэратора установлен обратобразом подачу газа в насадки 12, в ре- 30 ный клапан і і і 11 13 11 12 9 10 , Фиг. 1 1558409 A-A Фигі Фиє. З Составитель В Сапронов Редактор В Петраш Техред И Верес Корректоре Черни Заказ 791 Тираж 376 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб д 4/5 Производственно-издательский комбинат «Патент», і Ужгород, ул Гагарина, 101
