Парасолька з пристроєм для освітлення шляху

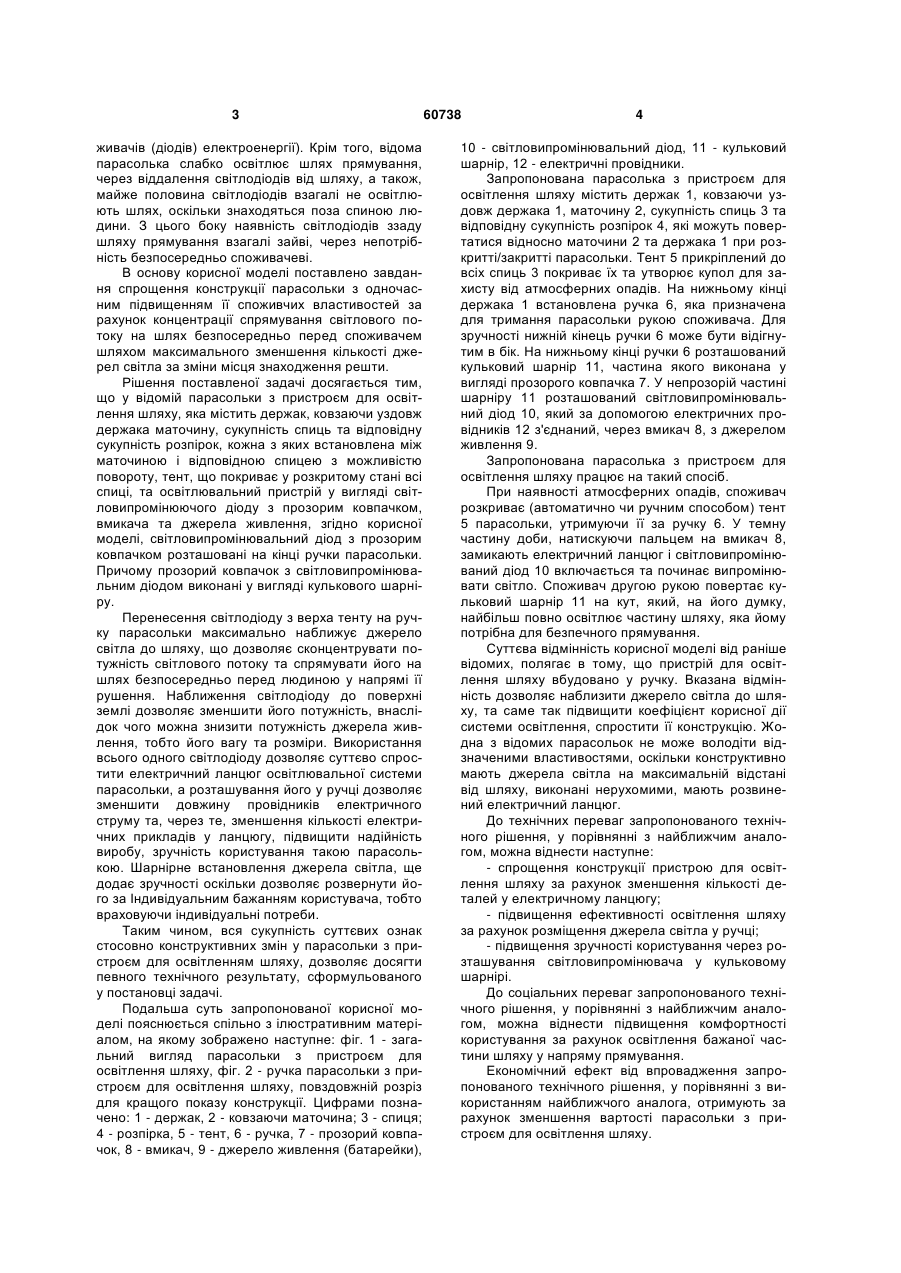

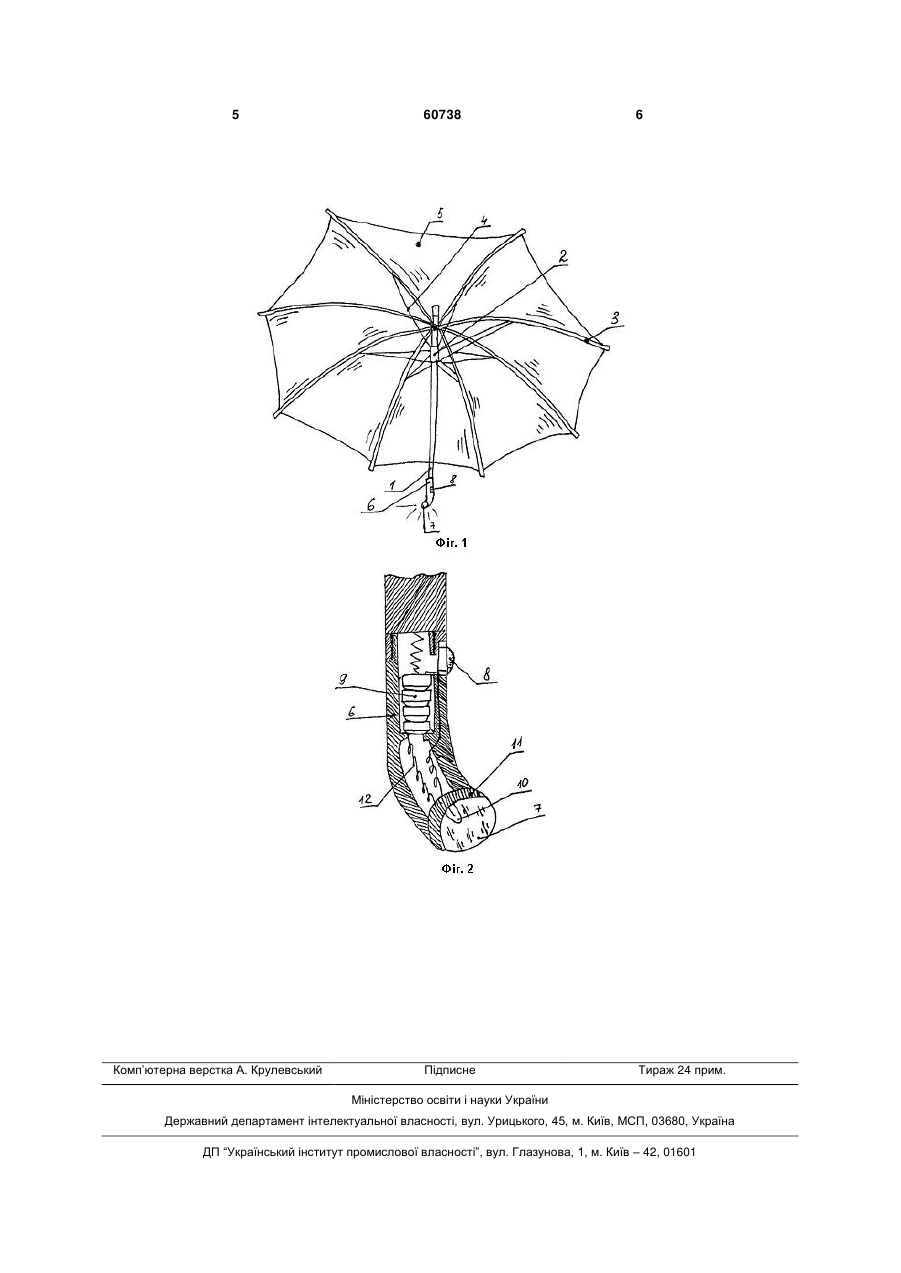

1. Парасолька з пристроєм для освітлення шляху, що містить держак, ковзаючу уздовж держака маточину, сукупність спиць та відповідну сукупність розпірок, кожна з яких встановлена між 3 живачів (діодів) електроенергії). Крім того, відома парасолька слабко освітлює шлях прямування, через віддалення світлодіодів від шляху, а також, майже половина світлодіодів взагалі не освітлюють шлях, оскільки знаходяться поза спиною людини. З цього боку наявність світлодіодів ззаду шляху прямування взагалі зайві, через непотрібність безпосередньо споживачеві. В основу корисної моделі поставлено завдання спрощення конструкції парасольки з одночасним підвищенням її споживчих властивостей за рахунок концентрації спрямування світлового потоку на шлях безпосередньо перед споживачем шляхом максимального зменшення кількості джерел світла за зміни місця знаходження решти. Рішення поставленої задачі досягається тим, що у відомій парасольки з пристроєм для освітлення шляху, яка містить держак, ковзаючи уздовж держака маточину, сукупність спиць та відповідну сукупність розпірок, кожна з яких встановлена між маточиною і відповідною спицею з можливістю повороту, тент, що покриває у розкритому стані всі спиці, та освітлювальний пристрій у вигляді світловипромінюючого діоду з прозорим ковпачком, вмикача та джерела живлення, згідно корисної моделі, світловипромінювальний діод з прозорим ковпачком розташовані на кінці ручки парасольки. Причому прозорий ковпачок з світловипромінювальним діодом виконані у вигляді кулькового шарніру. Перенесення світлодіоду з верха тенту на ручку парасольки максимально наближує джерело світла до шляху, що дозволяє сконцентрувати потужність світлового потоку та спрямувати його на шлях безпосередньо перед людиною у напрямі її рушення. Наближення світлодіоду до поверхні землі дозволяє зменшити його потужність, внаслідок чого можна знизити потужність джерела живлення, тобто його вагу та розміри. Використання всього одного світлодіоду дозволяє суттєво спростити електричний ланцюг освітлювальної системи парасольки, а розташування його у ручці дозволяє зменшити довжину провідників електричного струму та, через те, зменшення кількості електричних прикладів у ланцюгу, підвищити надійність виробу, зручність користування такою парасолькою. Шарнірне встановлення джерела світла, ще додає зручності оскільки дозволяє розвернути його за Індивідуальним бажанням користувача, тобто враховуючи індивідуальні потреби. Таким чином, вся сукупність суттєвих ознак стосовно конструктивних змін у парасольки з пристроєм для освітленням шляху, дозволяє досягти певного технічного результату, сформульованого у постановці задачі. Подальша суть запропонованої корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: фіг. 1 - загальний вигляд парасольки з пристроєм для освітлення шляху, фіг. 2 - ручка парасольки з пристроєм для освітлення шляху, повздовжній розріз для кращого показу конструкції. Цифрами позначено: 1 - держак, 2 - ковзаючи маточина; 3 - спиця; 4 - розпірка, 5 - тент, 6 - ручка, 7 - прозорий ковпачок, 8 - вмикач, 9 - джерело живлення (батарейки), 60738 4 10 - світловипромінювальний діод, 11 - кульковий шарнір, 12 - електричні провідники. Запропонована парасолька з пристроєм для освітлення шляху містить держак 1, ковзаючи уздовж держака 1, маточину 2, сукупність спиць 3 та відповідну сукупність розпірок 4, які можуть повертатися відносно маточини 2 та держака 1 при розкритті/закритті парасольки. Тент 5 прикріплений до всіх спиць 3 покриває їх та утворює купол для захисту від атмосферних опадів. На нижньому кінці держака 1 встановлена ручка 6, яка призначена для тримання парасольки рукою споживача. Для зручності нижній кінець ручки 6 може бути відігнутим в бік. На нижньому кінці ручки 6 розташований кульковий шарнір 11, частина якого виконана у вигляді прозорого ковпачка 7. У непрозорій частині шарніру 11 розташований світловипромінювальний діод 10, який за допомогою електричних провідників 12 з'єднаний, через вмикач 8, з джерелом живлення 9. Запропонована парасолька з пристроєм для освітлення шляху працює на такий спосіб. При наявності атмосферних опадів, споживач розкриває (автоматично чи ручним способом) тент 5 парасольки, утримуючи її за ручку 6. У темну частину доби, натискуючи пальцем на вмикач 8, замикають електричний ланцюг і світловипромінюваний діод 10 включається та починає випромінювати світло. Споживач другою рукою повертає кульковий шарнір 11 на кут, який, на його думку, найбільш повно освітлює частину шляху, яка йому потрібна для безпечного прямування. Суттєва відмінність корисної моделі від раніше відомих, полягає в тому, що пристрій для освітлення шляху вбудовано у ручку. Вказана відмінність дозволяє наблизити джерело світла до шляху, та саме так підвищити коефіцієнт корисної дії системи освітлення, спростити її конструкцію. Жодна з відомих парасольок не може володіти відзначеними властивостями, оскільки конструктивно мають джерела світла на максимальній відстані від шляху, виконані нерухомими, мають розвинений електричний ланцюг. До технічних переваг запропонованого технічного рішення, у порівнянні з найближчим аналогом, можна віднести наступне: - спрощення конструкції пристрою для освітлення шляху за рахунок зменшення кількості деталей у електричному ланцюгу; - підвищення ефективності освітлення шляху за рахунок розміщення джерела світла у ручці; - підвищення зручності користування через розташування світловипромінювача у кульковому шарнірі. До соціальних переваг запропонованого технічного рішення, у порівнянні з найближчим аналогом, можна віднести підвищення комфортності користування за рахунок освітлення бажаної частини шляху у напряму прямування. Економічний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням найближчого аналога, отримують за рахунок зменшення вартості парасольки з пристроєм для освітлення шляху. 5 Комп’ютерна верстка А. Крулевський 60738 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
