Трубопровідний компенсатор

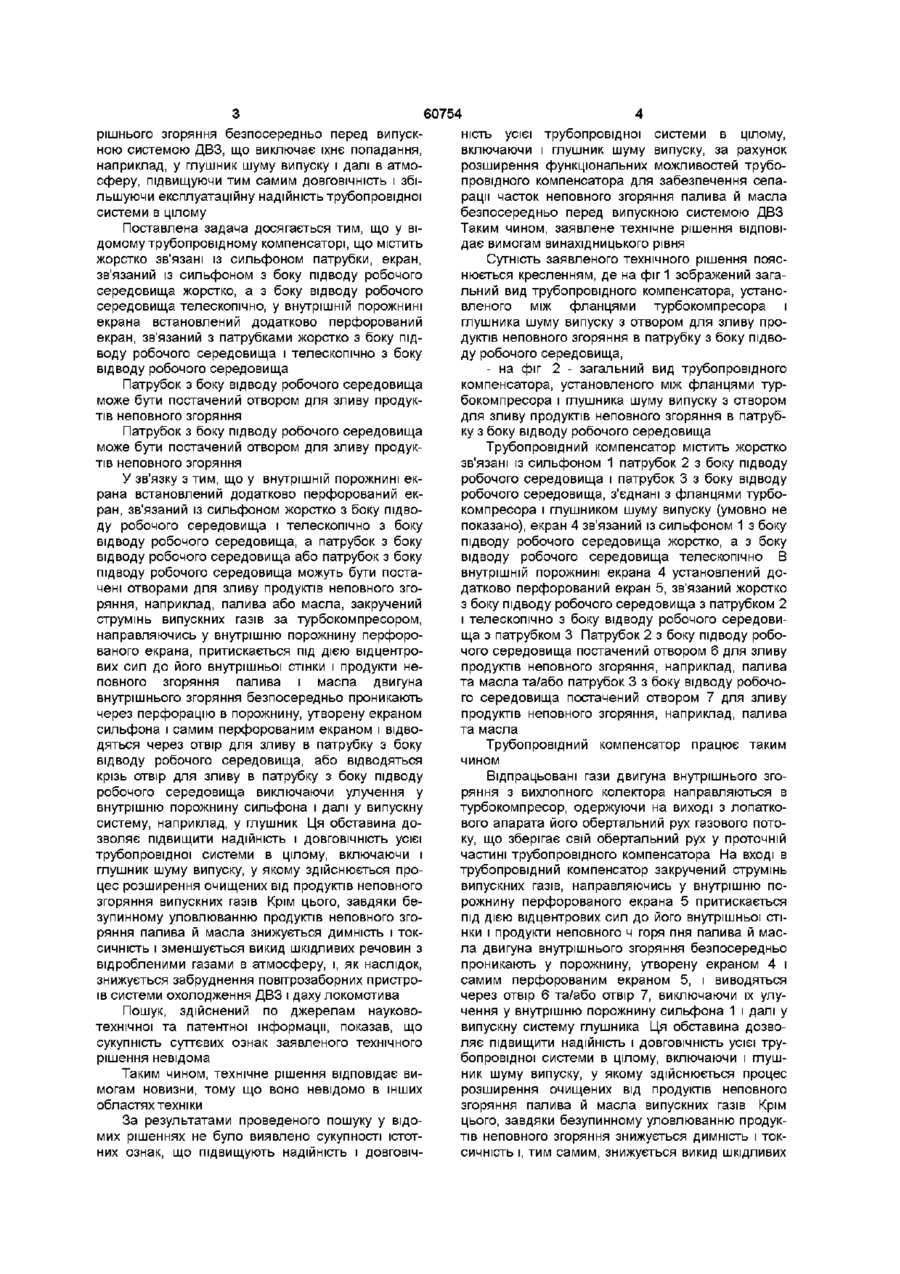

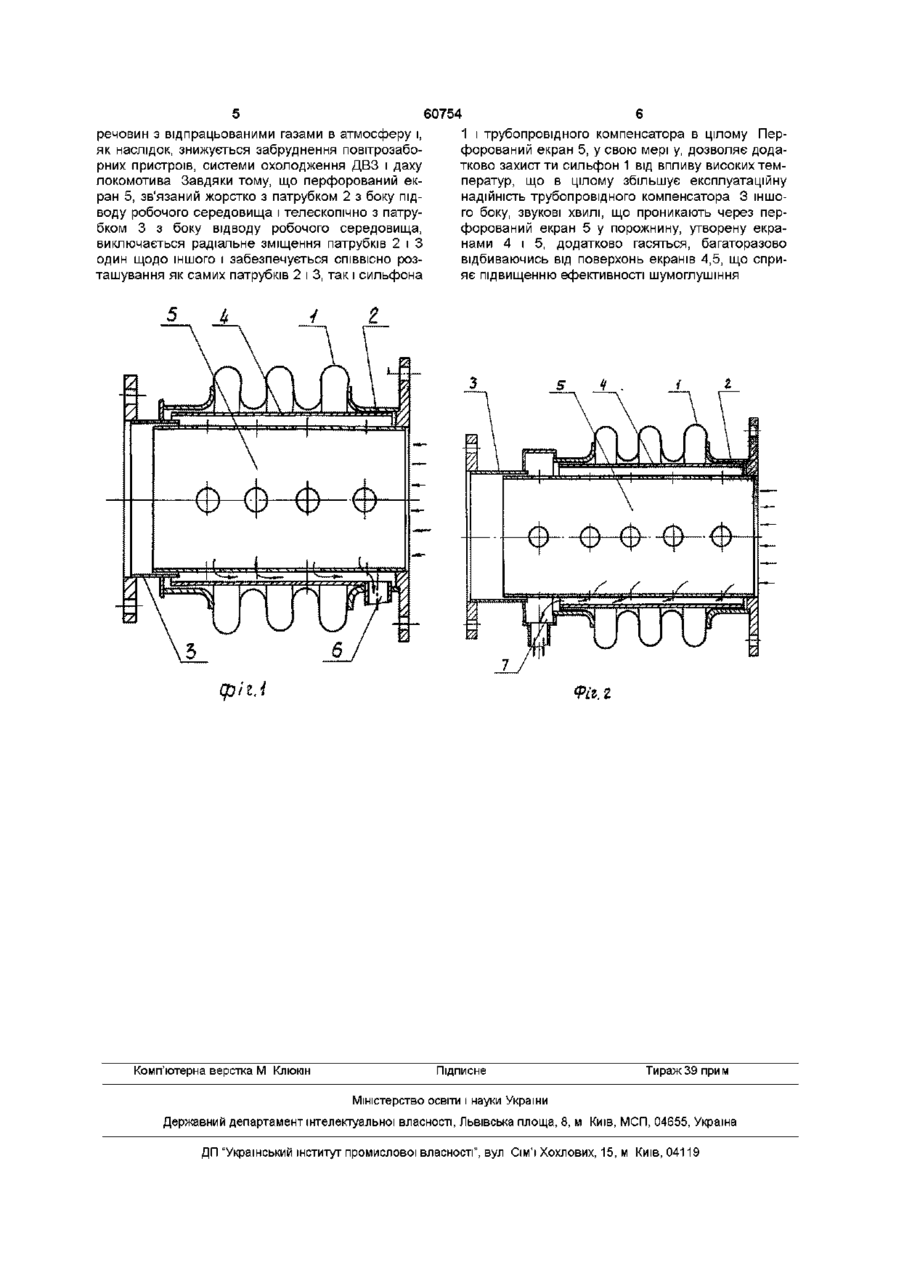

1 Трубопровідний компенсатор, що містить жорстко зв'язані із сильфоном патрубки, екран, зв'язаний із сильфоном з боку підводу робочого середовища жорстко, а з боку відводу робочого середовища телескопічно, який відрізняється тим, що у внутрішній порожнині екрана встановлений додатково перфорований екран, зв'язаний з патрубками жорстко з боку підводу робочого середовища і телескопічно з боку відводу робочого середовища 2 Трубопровідний компенсатор по п 1, який відрізняється тим, що патрубок з боку підводу робочого середовища містить отвір для зливу продуктів неповного згоряння 3 Трубопровідний компенсатор по п 1, який відрізняється тим, що патрубок з боку відводу робочого середовища містить отвір для зливу продуктів неповного згоряння Винахід відноситься до області машинобудування, а саме до трубопровідних компенсаторів, переважно для закручених струменів випуску і може бути використаний в різних рухомих з'єднаннях випускних систем двигуна внутрішнього згоряння Відомий компенсатор, що містить сильфон, жорстко закріплений одним кінцем на одному з патрубків, крайня частина якого служить внутрішнім екраном, при цьому на іншому патрубку встановлено кільце, що переміщається щодо патрубка, із закріпленим у ньому іншим кільцем сильфона й упор, що обмежує переміщення кільця (див а с СРСР № 675263, МПК F16L51/02, 12 04 76) У даному компенсаторі екран виконаний суцільним, що, з одного боку, дозволяє захистити сильфон від впливу температур, а з іншого боку, не дозволяє в закрученому струмені після турбокомпресора уловити продукти неповного згоряння палива й масла двигуна внутрішнього згоряння, які поширюються у випускну систему, наприклад, у глушник, і приводять, у цілому, до зниження експлуатаційної надійності трубопровідної системи через підвищення температури випускних газів, викликаного догорянням продуктів неповного згоряння палива й масла Найбільш близьким по технічній сутності і ре зультату, що досягається, до пропонованого є трубопровідний компенсатор, що містить жорстко зв'язані із сильфоном патрубки, екран, зв'язаний із сильфоном з боку підводу робочого середовища жорстко, а з боку відводу робочого середовища телескопічно (див Хвилясті компенсатори Каталог ЦИНТИХИМНЕФТЕМАШ, М , 1975, с 6) У цьому трубопровідному компенсаторі екран виконаний також суцільним, що дозволяє захистити сильфон від впливу високих температур і агресивного середовища, але при цьому не дозволяє у закрученому струмені після турбокомпресора уловити продукти неповного згоряння палива й масла двигуна внутрішнього згоряння безпосередньо за джерелом їхнього утворення, які поширюються у випускну систему, наприклад, глушника, і приводять, у цілому, до зниження експлуатаційної надійності трубопровідної системи, зв'язаної з турбокомпресором і глушником шуму випуску, через підвищення температури випускних газів, викликане догорянням продуктів неповного згоряння палива й масла В основу винаходу поставлена задача створення трубопровідного компенсатора, переважно для закрученого струменя випуску підвищеної ефективності, з розширеними функціональними можливостями для забезпечення сепарації часток неповного згоряння палива й масла двигуна внут ю о (О 60754 рішнього згоряння безпосередньо перед випускною системою ДВЗ, що виключає їхнє попадання, наприклад, у глушник шуму випуску і далі в атмосферу, підвищуючи тим самим ДОВГОВІЧНІСТЬ І збільшуючи експлуатаційну надійність трубопровідної системи в цілому Поставлена задача досягається тим, що у відомому трубопровідному компенсаторі, що містить жорстко зв'язані із сильфоном патрубки, екран, зв'язаний із сильфоном з боку підводу робочого середовища жорстко, а з боку відводу робочого середовища телескопічно, у внутрішній порожнині екрана встановлений додатково перфорований екран, зв'язаний з патрубками жорстко з боку підводу робочого середовища і телескопічно з боку відводу робочого середовища Патрубок з боку відводу робочого середовища може бути постачений отвором для зливу продуктів неповного згоряння Патрубок з боку підводу робочого середовища може бути постачений отвором для зливу продуктів неповного згоряння У зв'язку з тим, що у внутрішній порожнині екрана встановлений додатково перфорований екран, зв'язаний із сильфоном жорстко з боку підводу робочого середовища і телескопічно з боку відводу робочого середовища, а патрубок з боку відводу робочого середовища або патрубок з боку підводу робочого середовища можуть бути постачені отворами для зливу продуктів неповного згоряння, наприклад, палива або масла, закручений струмінь випускних газів за турбокомпресором, направляючись у внутрішню порожнину перфорованого екрана, притискається під дією відцентрових сил до його внутрішньої стінки і продукти неповного згоряння палива і масла двигуна внутрішнього згоряння безпосередньо проникають через перфорацію в порожнину, утворену екраном сильфона і самим перфорованим екраном і відводяться через отвір для зливу в патрубку з боку відводу робочого середовища, або відводяться крізь отвір для зливу в патрубку з боку підводу робочого середовища виключаючи улучення у внутрішню порожнину сильфона і далі у випускну систему, наприклад, у глушник Ця обставина дозволяє підвищити надійність і ДОВГОВІЧНІСТЬ усієї трубопровідної системи в цілому, включаючи і глушник шуму випуску, у якому здійснюється процес розширення очищених від продуктів неповного згоряння випускних газів Крім цього, завдяки безупинному уловлюванню продуктів неповного згоряння палива й масла знижується димність і токсичність і зменшується викид шкідливих речовин з відробленими газами в атмосферу, і, як наслідок, знижується забруднення повітрозаборних пристроїв системи охолодження ДВЗ і даху локомотива Пошук, здійснений по джерелам науковотехнічної та патентної інформації, показав, що сукупність суттєвих ознак заявленого технічного рішення невідома Таким чином, технічне рішення відповідає вимогам новизни, тому що воно невідомо в інших областях техніки За результатами проведеного пошуку у відомих рішеннях не було виявлено сукупності істотних ознак, що підвищують надійність і ДОВГОВІЧ НІСТЬ усієї трубопровідної системи в цілому, включаючи і глушник шуму випуску, за рахунок розширення функціональних можливостей трубопровідного компенсатора для забезпечення сепарації часток неповного згоряння палива й масла безпосередньо перед випускною системою ДВЗ Таким чином, заявлене технічне рішення відповідає вимогам винахідницького рівня Сутність заявленого технічного рішення пояснюється кресленням, де на фиг 1 зображений загальний вид трубопровідного компенсатора, установленого між фланцями турбокомпресора і глушника шуму випуску з отвором для зливу продуктів неповного згоряння в патрубку з боку підводу робочого середовища, - на фіг 2 - загальний вид трубопровідного компенсатора, установленого між фланцями турбокомпресора і глушника шуму випуску з отвором для зливу продуктів неповного згоряння в патрубку з боку відводу робочого середовища Трубопровідний компенсатор містить жорстко зв'язані із сильфоном 1 патрубок 2 з боку підводу робочого середовища і патрубок 3 з боку відводу робочого середовища, з'єднані з фланцями турбокомпресора і глушником шуму випуску (умовно не показано), екран 4 зв'язаний із сильфоном 1 з боку підводу робочого середовища жорстко, а з боку відводу робочого середовища телескопічно В внутрішній порожнині екрана 4 установлений додатково перфорований екран 5, зв'язаний жорстко з боку підводу робочого середовища з патрубком 2 і телескопічно з боку відводу робочого середовища з патрубком 3 Патрубок 2 з боку підводу робочого середовища постачений отвором 6 для зливу продуктів неповного згоряння, наприклад, палива та масла та/або патрубок 3 з боку відводу робочого середовища постачений отвором 7 для зливу продуктів неповного згоряння, наприклад, палива та масла Трубопровідний компенсатор працює таким чином Відпрацьовані гази двигуна внутрішнього згоряння з вихлопного колектора направляються в турбокомпресор, одержуючи на виході з лопаткового апарата його обертальний рух газового потоку, що зберігає свій обертальний рух у проточній частині трубопровідного компенсатора На вході в трубопровідний компенсатор закручений струмінь випускних газів, направляючись у внутрішню порожнину перфорованого екрана 5 притискається під дією відцентрових сил до його внутрішньої стінки і продукти неповного ч горя пня палива й масла двигуна внутрішнього згоряння безпосередньо проникають у порожнину, утворену екраном 4 і самим перфорованим екраном 5, і виводяться через отвір 6 та/або отвір 7, виключаючи їх улучення у внутрішню порожнину сильфона 1 і далі у випускну систему глушника Ця обставина дозволяє підвищити надійність і ДОВГОВІЧНІСТЬ усієї трубопровідної системи в цілому, включаючи і глушник шуму випуску, у якому здійснюється процес розширення очищених від продуктів неповного згоряння палива й масла випускних газів Крім цього, завдяки безупинному уловлюванню продуктів неповного згоряння знижується димність і токсичність і, тим самим, знижується викид шкідливих 60754 речовин з відпрацьованими газами в атмосферу і, як наслідок, знижується забруднення повітрозаборних пристроїв, системи охолодження ДВЗ і даху локомотива Завдяки тому, що перфорований екран 5, зв'язаний жорстко з патрубком 2 з боку підводу робочого середовища і телескопічно з патрубком 3 з боку відводу робочого середовища, виключається радіальне зміщення патрубків 2 і З один щодо іншого і забезпечується СПІВВІСНО розташування як самих патрубків 2 і 3, так і сильфона 1 і трубопровідного компенсатора в цілому Перфорований екран 5, у свою мері у, дозволяє додатково захист ти сильфон 1 від впливу високих температур, що в цілому збільшує експлуатаційну надійність трубопровідного компенсатора 3 іншого боку, звукові хвилі, що проникають через перфорований екран 5 у порожнину, утворену екранами 4 і 5, додатково гасяться, багаторазово відбиваючись від поверхонь екранів 4,5, що сприяє підвищенню ефективності шумоглушіння (ріг,і Комп'ютерна верстка М Клюкш Фіг. г Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
