Компенсатор для трубопроводу

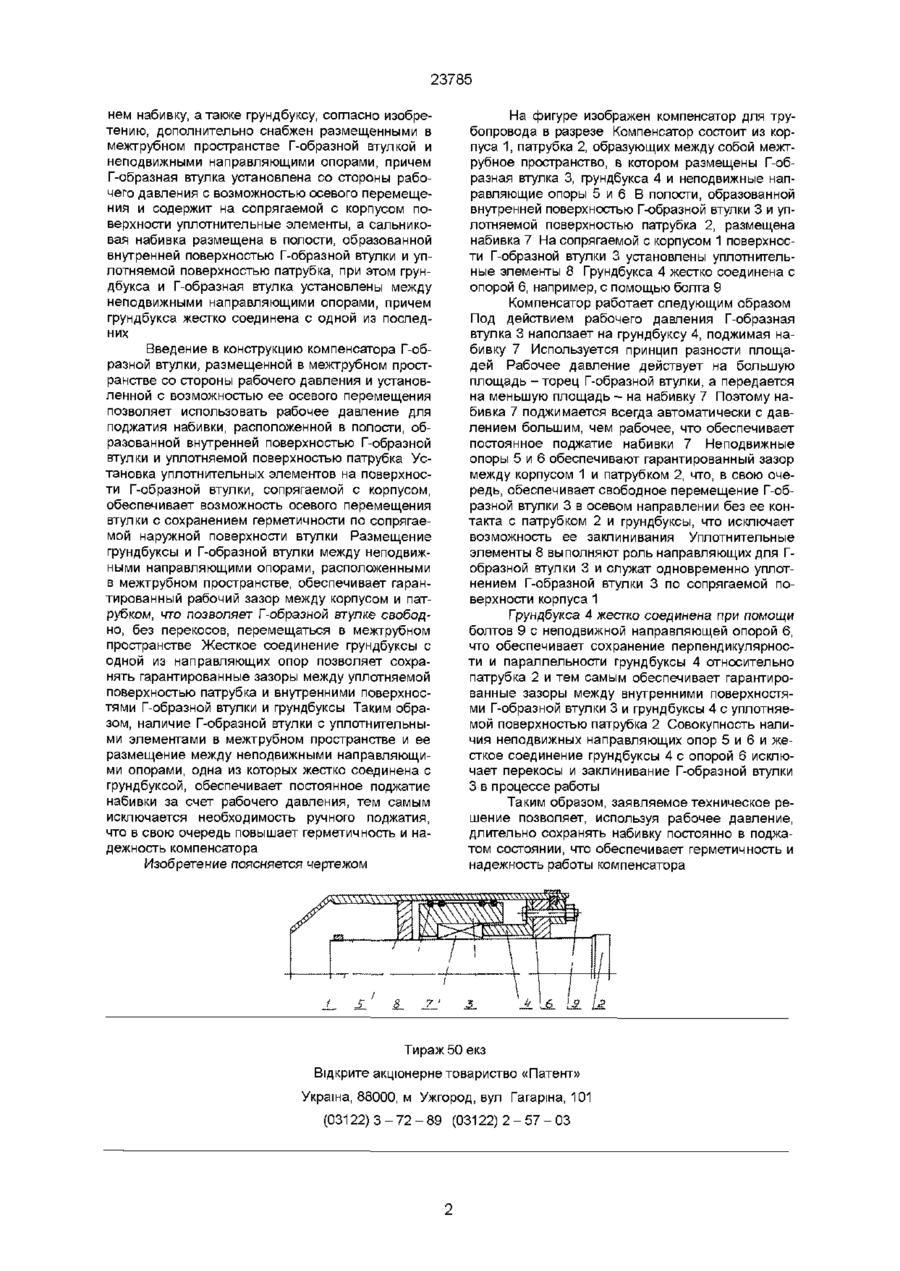

Компенсатор для трубопровода, включающий корпус и патрубок, образующие между собой межтрубное пространство, размещенную в нем набив Изобретение относится к трубопроводной технике, а именно к компенсационным устройствам и может быть использовано для температурных перемещений труб в различных трубопроводных системах Известен компенсатор для трубопроводов, который содержит корпус с патрубком, образующими между собой межтрубное пространство, и грундбуксу В межтрубном пространстве размещена сальниковая набивка (Ю И Берлинер Компенсаторы для аппаратов и трубопроводов Обзор ЦИНТИХИМНЕФТЕМАШ, М , 1978, с 34) Недостатком этого компенсатора является то, что для его надежной работы требуется регулярное поджатие набивки, чтобы она обеспечивала герметичность компенсатора Однако необходимые степень и регулярность поджатия набивки с помощью грундбуксы трудно определить и это приводит к ухудшению герметизирующих свойств набивки, что снижает герметичность компенсатора, следовательно, его надежность Известен также компенсатор для трубопроводов, который содержит корпус с патрубком, образующими межтрубное пространство, в котором размещена сальниковая набивка, а также грундбуксу Для повышения надежности работы компенсатора при температуре до 150°С применяют резиновые уплотняющие кольца из теплостойкой резины, укладываемые между кольцами сальнико вш ку, а также грундбуксу, отличающийся тем, что компенсатор дополнительно снабжен размещенными з межтрубном пространстве Г-образной втулкой и неподвижными направляющими опорами, причем Г-образная втулка установлена со стороны рабочего давления с возможностью осевого перемещения и содержит на сопрягаемой с корпусом поверхности уплотнительные элементы, а сальниковая набивка размещена в полости, образованной внутренней поверхностью Г-образной втулки и уплотняемой поверхностью патрубка, при этом грундбукса и Г-образная втулка установлены между неподвижными направляющими опорами, причем грундбукса жестко соединена с одной из неподвижных направляющих опор вой набивки (Ю И Берлинер Компенсаторы для аппаратов и трубопроводов Обзор ЦИНТИХИМНЕФТЕМАШ, М , 1978, с 34) Применение резиновых колец повышает упругость сальниковой набивки, что повышает герметичность компенсатора, но поскольку резина по истечении времени истирается и теряет упругость, то для поддержания герметичности все равно требуется поджатие сальниковой набивки грундбуксой Кроме того, использование резиновых колец в набивке резко повышает трение последней по патрубку, что приводит к деформации патрубка и набивки, а это, в свою очередь, снижает герметичность компенсатора и его надежность При этом степень и регулярность поджатия набивки также трудно определять, что приводит в конечном итоге к нарушению герметичности компенсатора, следовательно, к его ненадежной работе В основу заявляемого изобретения поставлена задача усовершенствования конструкции компенсатора путем ведения в него новых элементов, обеспечивающих самопроизвольное поджатие набивки за счет рабочего давления, что обеспечивает герметичность компенсатора без необходимости ручного поджатия набивки Поставленная задача решается за счет того, что известный компенсатор для трубопровода, включающий корпус и патрубок, образующие между собой межтрубное пространство, размещенную в О ю 00 го 23785 нем набивку, а также грундбуксу, согласно изобретению, дополнительно снабжен размещенными в межтрубном пространстве Г-образной втулкой и неподвижными направляющими опорами, причем Г-образная втулка установлена со стороны рабочего давления с возможностью осевого перемещения и содержит на сопрягаемой с корпусом поверхности уплотнительные элементы, а сальниковая набивка размещена в полости, образованной внутренней поверхностью Г-образной втулки и уплотняемой поверхностью патрубка, при этом грундбукса и Г-образная втулка установлены между неподвижными направляющими опорами, причем грундбукса жестко соединена с одной из последних Введение в конструкцию компенсатора Г-образной втулки, размещенной в межтрубном пространстве со стороны рабочего давления и установленной с возможностью ее осевого перемещения позволяет использовать рабочее давление для поджатия набивки, расположенной в полости, образованной внутренней поверхностью Г-образной втулки и уплотняемой поверхностью патрубка Установка уплотнительных элементов на поверхности Г-образной втулки, сопрягаемой с корпусом, обеспечивает возможность осевого перемещения втулки с сохранением герметичности по сопрягаемой наружной поверхности втулки Размещение грундбуксы и Г-образной втулки между неподвижными направляющими опорами, расположенными в межтрубном пространстве, обеспечивает гарантированный рабочий зазор между корпусом и патрубком, что позволяет Г-образной втулке свободно, без перекосов, перемещаться в межтрубном пространстве Жесткое соединение грундбуксы с одной из направляющих опор позволяет сохранять гарантированные зазоры между уплотняемой поверхностью патрубка и внутренними поверхностями Г-образной втулки и грундбуксы Таким образом, наличие Г-образной втулки с уплотнительными элементами в межтрубном пространстве и ее размещение между неподвижными направляющими опорами, одна из которых жестко соединена с грундбуксой, обеспечивает постоянное поджатие набивки за счет рабочего давления, тем самым исключается необходимость ручного поджатия, что в свою очередь повышает герметичность и надежность компенсатора Изобретение поясняется чертежом На фигуре изображен компенсатор для трубопровода в разрезе Компенсатор состоит из корпуса 1, патрубка 2, образующих между собой межтрубное пространство, в котором размещены Г-образная втулка 3, грундбукса 4 и неподвижные направляющие опоры 5 и 6 В полости, образованной внутренней поверхностью Г-образной втулки 3 и уплотняемой поверхностью патрубка 2, размещена набивка 7 На сопрягаемой с корпусом 1 поверхности Г-образной втулки 3 установлены уплотнительные элементы 8 Грундбукса 4 жестко соединена с опорой 6, например, с помощью болта 9 Компенсатор работает следующим образом Под действием рабочего давления Г-образная втулка 3 наползает на грундбуксу 4, поджимая набивку 7 Используется принцип разности площадей Рабочее давление действует на большую площадь -торец Г-образной втулки, а передается на меньшую площадь - на набивку 7 Поэтому набивка 7 поджимается всегда автоматически с давлением большим, чем рабочее, что обеспечивает постоянное поджатие набивки 7 Неподвижные опоры 5 и 6 обеспечивают гарантированный зазор между корпусом 1 и патрубком 2, что, в свою очередь, обеспечивает свободное перемещение Г-образной втулки 3 в осевом направлении без ее контакта с патрубком 2 и грундбуксы, что исключает возможность ее заклинивания Уплотнительные элементы 8 выполняют роль направляющих для Гобразной втулки 3 и служат одновременно уплотнением Г-образной втулки 3 по сопрягаемой поверхности корпуса 1 Грундбукса 4 жестко соединена при помощи болтов 9 с неподвижной направляющей опорой 6, что обеспечивает сохранение перпендикулярности и параллельности грундбуксы 4 относительно патрубка 2 и тем самым обеспечивает гарантированные зазоры между внутренними поверхностями Г-образной втулки 3 и грундбуксы 4 с уплотняемой поверхностью патрубка 2 Совокупность наличия неподвижных направляющих опор 5 и 6 и жесткое соединение грундбуксы 4 с опорой 6 исключает перекосы и заклинивание Г-образной втулки З в процессе работы Таким образом, заявляемое техническое решение позволяет, используя рабочее давление, длительно сохранять набивку постоянно в поджатом состоянии, что обеспечивает герметичность и надежность работы компенсатора Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
