Діафрагмовий компенсатор пульсації тиску

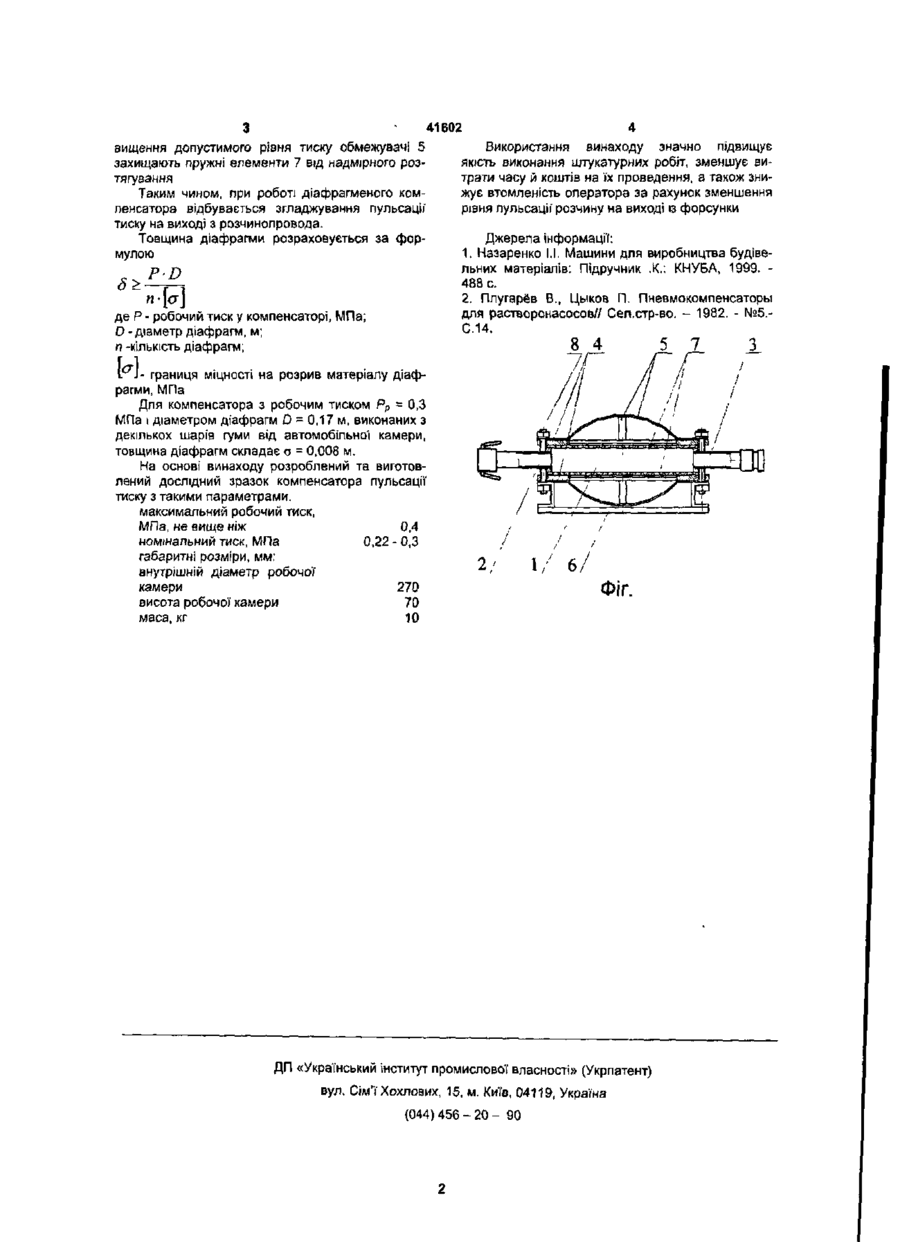

Діафрагмовий компенсатор пульсації тиску, котрий містить кільцеву робочу камеру, патрубки підводу та відводу розчину, який перекачують, два фланці та пружні елементи, який відрізняється тим, що пружні елементи являють собою дві гумові діафрагми, розташовані по торцях робочої камери І обладнані стрічковими обмежувачами. Винахід відноситься до пристроїв для зменшення пульсації в трубопроводах при перекачуванні рідин і може бути використаний у будівництві. Відомий аналог - повітряний ковпак [1], що приєднується в безпосередній близькості до насоса і являє собою ковпак відносно великої ємності, в верхній частині якого знаходиться повітря, котре амортизує поштовхи розчину, які виникають внаслідок зворотно-поступальних рухів поршня розчинонасоса Однак повітряний ковпак при ВІДНОСНІЙ простоті конструкції має недоліки, а саме" великі габарити, так як для згладжування пульсації необхідно, щоб об'єм його робочої камери значно перевищував кількість розчину, що нагнітається за один хід поршня, та недостатню ефективність при великих тисках у напірній магістралі, оскільки при цьому повітря швидко видаляється з ковпака перекачуваним розчином В основу винаходу поставлена задача розробки надійного в роботі та простого за конструкцією діафрагменого компенсатора пульсації тиску, який містить кільцеву робочу камеру з патрубками підводу та відводу перекачуваного розчину, дві гумові діафрагми, що притискаються до робочої камери за допомогою двох фланців і два стрічкові обмежувачі, які запобігають надмірне розтягування діафрагм. Цей компенсатор приєднується за 3-5 м до форсунки і дає можливість суттєво знизити пульсацію розчину На фіг. представлений схематичний переріз діафрагменого компенсатора пульсації тиску Діафрагмений компенсатор пульсації тиску містить кільцеву робочу камеру 1, патрубки підводу 2 та відводу 3 перекачуваного розчину, два фланці 4, обмежувачі 5, опору 6 та пружні елементи 7. Діафрагмений компенсатор пульсації тиску працює таким чином За допомогою патрубків підводу 2 та відводу 3 перекачуваного розчину вн приєднується до напірного трубопроводу. При нагнітальному ході поршня розчинонасоса тиск / діафрагменому компенсаторі досягає рівня, при якому деформація пружних елементів 7, а, відповідно, і об'єм робочої камери 1 будуть максимальними. Це призводить до того, що деяка частина суміші проштовхується далі по трубопроводу, а частина залишається в робочій камері 1. Під час зворотного ходу поршня тиск розчину на вході в діафрагмений компенсатор зменшується, сила пружності у стінках пружних елементів стає більшою за розтягуючу, і вони починають повертатися у вихідне положення, виштовхуючи частину розчину до виходу з розчинопровода. У випадку пере Відомий прототип - компенсатор пульсації'тиску [2], що також приєднується до напірного трубопроводу в безпосередній близькості до насоса і являє собою резервуар, який складається з верхньої і нижньої камер, відокремлених одна від одної пружним елементом, котрий затиснутий з обох боків фланцями і амортизує поштовхи розчину за рахунок стиснутого повітря, закачаного у верхню камеру. Вказаний компенсатор досить ефективно згладжує пульсацію в напірній магістралі, але має суттєвий недолік - необхідність використання повітряного компресора для створення і підтримки потрібного тиску повітря у камері, що, в свою чергу, веде до додаткових витрат коштів та часу при проведенні опоряджувальних робіт. CM о CD 41602 вищення допустимого рівня тиску обмежувачі 5 захищають пружні елементи 7 від надмірного розтягування Таким чином, при роботі діафрагменого компенсатора відбувається згладжування пульсації тиску на виході з розчинопровода. Товщина діафрагми розраховується за формулою де Р - робочий тиск у компенсаторі, МПа; D -діаметр діафрагм, м; п -кількість діафрагм; Використання винаходу значно підвищує якість виконання штукатурних робіт, зменшує витрати часу й коштів на їх проведення, а також знижує втомленість оператора за рахунок зменшення рівня пульсації розчину на виході із форсунки Джерела інформації: 1. Назаренко 1.1. Машини для виробництва будівельних матеріалів: Підручник .К.: КНУБА, 1999. 488 с. 2. Плугарёв В., Цыков П. Пневмокомпенсаторы для растворонасосов// Сел.стр-во. - 1982. - №5.С.14. 8 4 І ' 7 ] - границя міцності на розрив матеріалу діафрагми, МПа Для компенсатора з робочим тиском Рр - 0,3 МПа і діаметром діафрагм D = 0,17 м, виконаних з декількох шарів гуми від автомобільної камери, товщина діафрагм складає о = 0.008 м. На основі винаходу розроблений та виготовлений дослідний зразок компенсатора пульсації тиску з такими параметрами. максимальний робочий тиск, МПа, не вище ніж 0,4 0,22 - 0,3 номінальний тиск, МПа габаритні розміри, мм: внутрішній діаметр робочо/ камери 270 висота робочої камери 70 маса, кг 10 1/ 6/ ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлоаих, 15, м. Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 5 7 3
