Чотирипроменева дистанційна розпірка

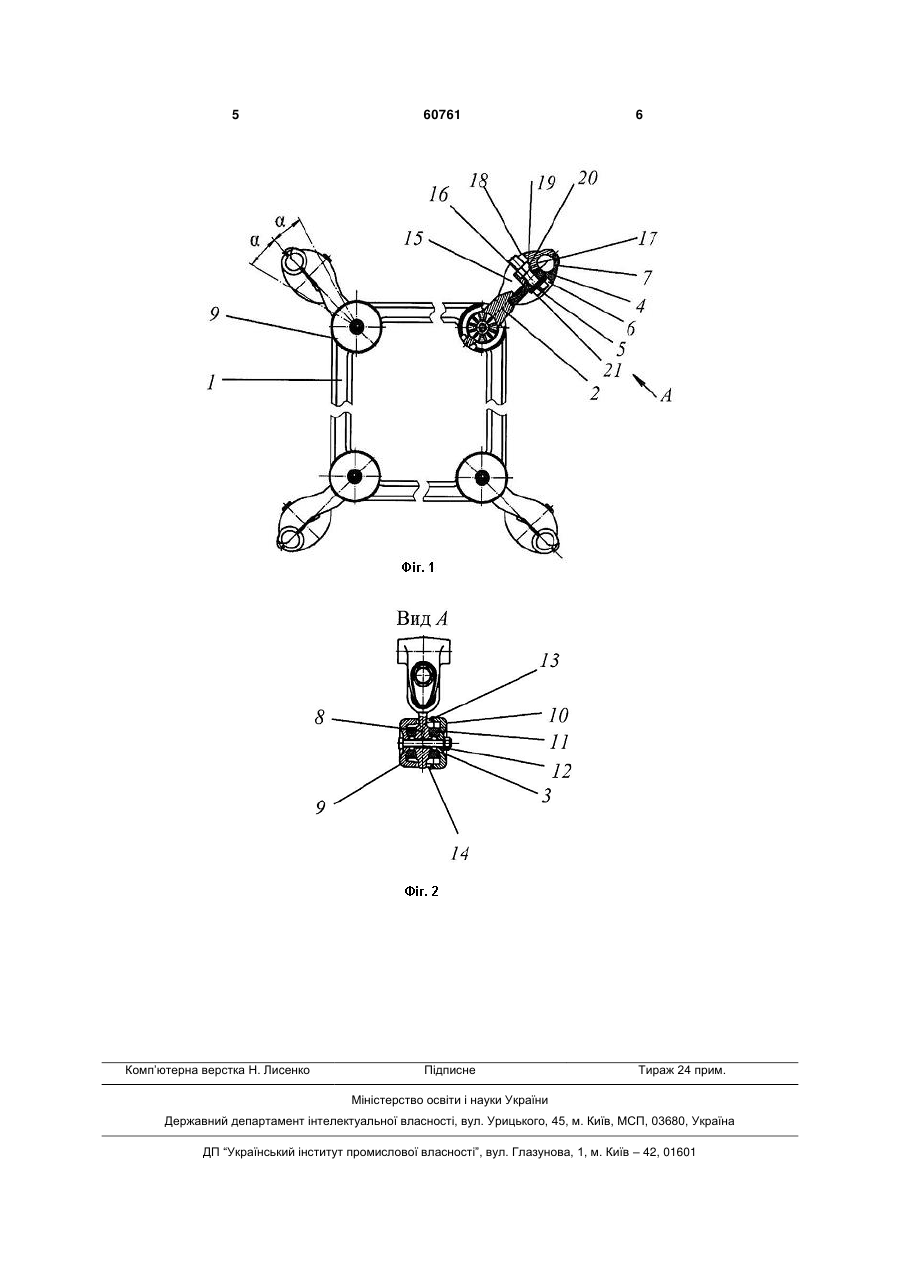

Чотирипроменева дистанційна розпірка, яка містить чотирикутну раму з чотирма променями зовні на діагоналях рами, на кінцях яких виконані отвори, шарнірне сполучення, затискні алюмінієві плашки з отворами в них для з'єднання кріпильними деталями - болтами, гайками, відгинаючими стопорними шайбами, з зовнішньої сторони плашок виконані заглиблення під головку болта, з внутрішньої сторони плашок виконані виїмки для розміщення троса, яка відрізняється тим, що рама і промені виконані алюмінієвими, розпірка додатково містить чотири вузли, що демпфірують, кожен вузол включає алюмінієві круглі у перерізі кришку і корпус, що примикає до сторони рами U 1 3 Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є такі його недоліки. Чотирипроменева дистанційна розпірка з-за використання сталевої основи має значну вагу. Зменшення розмаху (амплітуди) механічних коливань за найближчим аналогом не є ефективним: розсіювання енергії субколивань не приводить до значних знижень амплітуд, воно не може достатньо вплинути на енергію, що передається вітром проводам, тому вібраційні характеристики такої розпірки є недостатньо високими, і як наслідок надійність лінії буде знижена. З-за використання сталі і алюмінію, та з-за конструкції плашок розпірка швидко зношується. В основу корисної моделі поставлена технічна задача вдосконалення конструкції чотирипроменевої дистанційної розпірки. Поставлена технічна задача вирішується тим, що у чотирипроменевій дистанційній розпірці, яка містить чотирикутну раму з чотирма променями зовні на діагоналях рами, на кінцях яких виконані отвори, шарнірне сполучення, затискні алюмінієві плашки з отворами в них для з'єднання кріпильними деталями - болтами, гайками, відгинаючими стопорними шайбами, з зовнішньої сторони плашок виконані заглиблення під головку болта, з внутрішньої сторони плашок виконані виїмки для розміщення троса, згідно корисній моделі рама і промені виконані алюмінієвими, розпірка додатково містить чотири вузли, що демпфірують, кожен вузол включає алюмінієві круглі у перерізі кришку і корпус, що примикає до сторони рами таким чином, що верхня сторона рами є дотичною до корпусу, розміщені у корпусі і у кришці еластомерні демпфіруючі вкладиші, корпус вузла, що демпфірує, та кришка виконані з осьовими отворами, що відповідають отворам на кінцях променів; у стінках корпусу виконані радіальні пази для розміщення променів; промені виконані з можливістю переміщення променя на 14-16° відносно діагоналі рами у вузлах, що демпфірують; на протилежних кінцях променів виконані корпуси променів з отворами, які відповідають отворам у плашках, плашки приєднані до корпусів променів, з внутрішньої сторони корпусів променів виконані виїмки, що відповідають виїмкам для розміщення троса, виконаним у плашках, з зовнішньої сторони корпусів променів виконані заглиблення для розміщення гайки, у яких виконані фіксуючі напливи для запобігання її прокручуванню, кріпильні деталі для з'єднання корпусів променів і затискних плашок додатково містять тарілчасті пружини. Виконання сукупності суттєвих ознак корисної моделі є необхідною й достатньою умовою для досягнення технічного результату - підвищення ефективності розсіювання енергії та гасіння вібрації; підвищення надійності в експлуатації та строку служби. 60761 4 Корисна модель проілюстрована графічним матеріалом, де на Фіг.1 показана чотирипроменева дистанційна розпірка, вид спереду з розрізом одного з променів, на Фіг.2 - вид А на Фіг.1, Чотирьохпроменева дистанційну розпірка містить чотирикутну раму 1, чотири промені 2 розміщені зовні на діагоналях рами 1, на кінцях яких виконані отвори 3, мають затискні плашки 4 з отворами 5 в них. З зовнішньої сторони плашок 4 виконані заглиблення 6 під головку болта (на фігурах окремо не позначений), з внутрішньої сторони плашок 4 виконані виїмки 7 для розміщення тросу. Розпірка містить чотири вузли 8, що демпфірують, кожен вузол 8 включає круглий у перерізі корпус 9, що примикає до рами 1 таким чином, що верхня сторона рами 1 є дотичною до корпусу 9, та кришку 10, розміщені у корпусі 9 і у кришці 10 кільцеві еластомерні демпфіруючі вкладиші 11. Корпус 9 вузла, що демпфірує 8, та кришка 10 виконані з осьовими отворами 12, що відповідають отворам 3 на кінцях променів 2. У циліндричних стінках (на фігурах окремо не позначені) корпусу 9 виконані радіальні пази 13 (ширший, зверху) і 14 (вузький, знизу) для розміщення променів 2. Промені 2 закріплені можливістю їхпереміщення на кут а 1416° вверх і на стільки ж вниз у вузлах 8, що демпфірують. На протилежних кінцях променів 2 розміщені корпуси променів 15 з отворами 16, які відповідають отворам 5 у плашках 4, з внутрішньої сторони корпусів променів 15 виконані виїмки 17, що відповідають виїмкам 7 для розміщення тросу, виконаним у плашках 4. З зовнішньої сторони корпусів променів 15 виконані заглиблення 18 для розміщення гайки (на фігурах окремо не позначена), у яких виконані фіксуючі шестигранні напливи 19 для запобігання її прокручування. Кріпильні деталі 20 для з'єднання корпусів променів 15 і затискних плашок 4 додатково містять тарілчасті пружини 21. При роботі заявленої променевої розпірки завдяки її конструкції і рухливості конструктивних елементів підтримується геометрія розщепленої фази і забезпечується придушення енергії вібрації і субколивань. Чотирьохпроменева дистанційна розпірка працює таким чином. Завдяки нахилу на кут а 14-16° променів 2, які шарнірно з'єднані з рамою 1 через вузли 8, що демпфірують, їх еластомерні демпфіруючі вкладиші 11 розсіюють як вертикально орієнтовані коливання при вібрації, так субколивання, що розвиваються в горизонтальному напрямку. Рухливість променів 2 також забезпечує взаємозв'язок коливань у підпрольотах. Це сприяє їх "розладженню", а також демпфіруванню в інших розпірках, розміщених у мережі, і за рахунок розподілу вібрації на більші відстані збільшує ефект гасіння вібрації і субколивань.. 5 Комп’ютерна верстка Н. Лиcенко 60761 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
