Трипроменева дистанційна розпірка

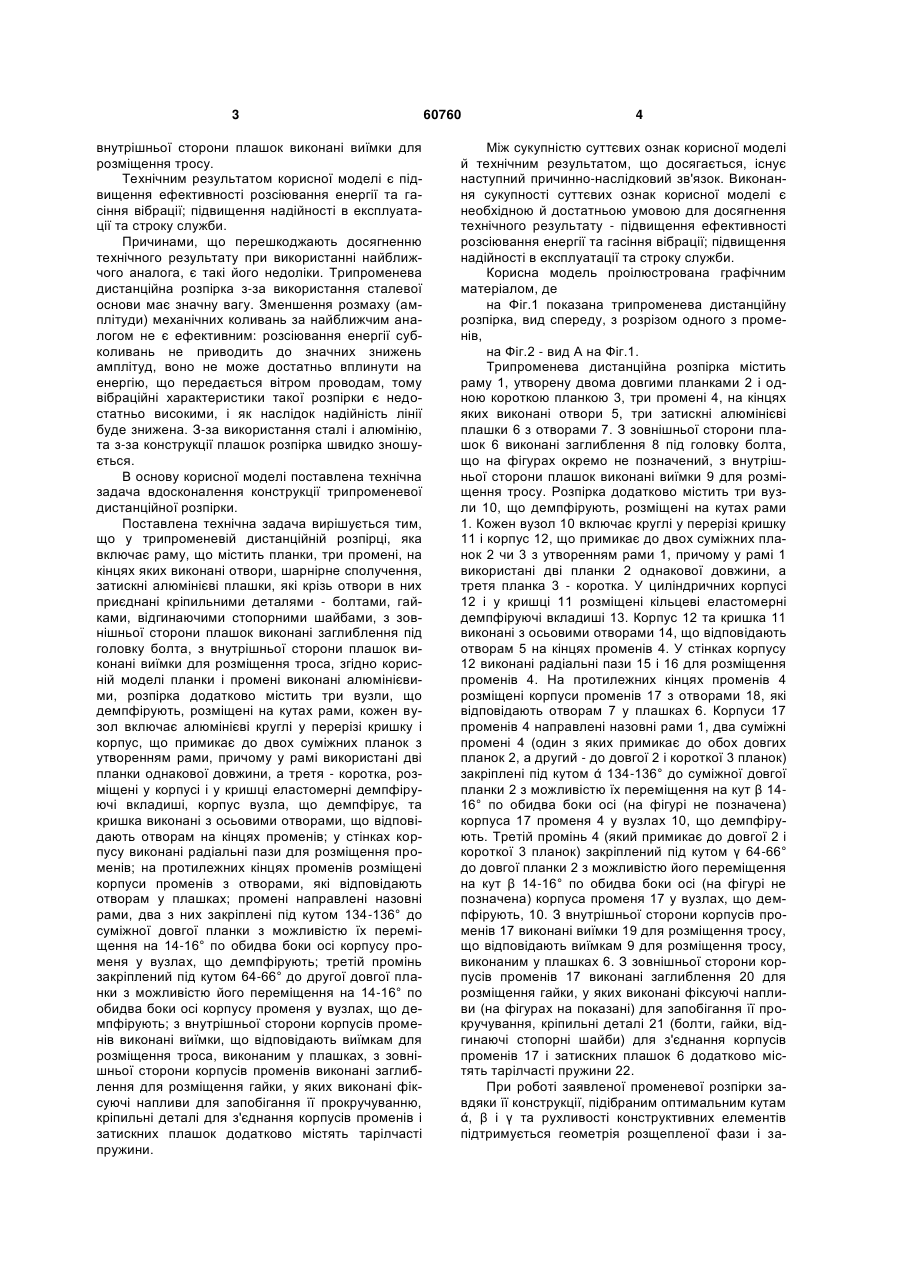

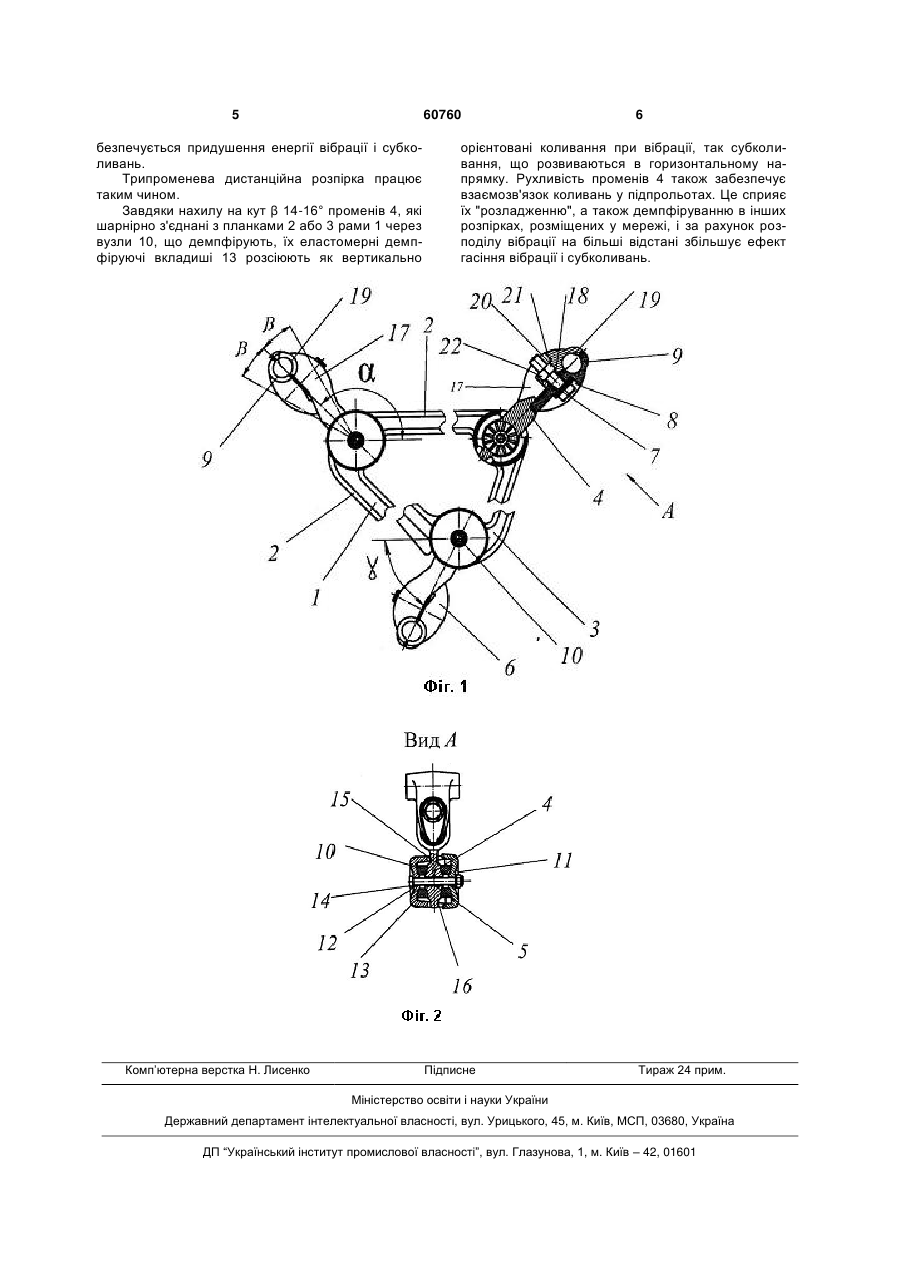

Трипроменева дистанційна розпірка, що включає раму, яка містить планки, три промені, на кінцях яких виконані отвори, шарнірне сполучення, затискні алюмінієві плашки, які крізь отвори в них приєднані кріпильними деталями - болтами, гайками, відгинаючими стопорними шайбами, з зовнішньої сторони плашок виконані заглиблення під головку болта, з внутрішньої сторони плашок виконані виїмки для розміщення троса, яка відрізняється тим, що планки і промені виконані алюмінієвими, розпірка додатково містить три вузли, що демпфірують, розміщені на кутах рами, кожен вузол включає алюмінієві круглі у перерізі кришку і корпус, що примикає до двох суміжних планок з утворенням рами, при цьому у рамі використані дві планки однакової довжини, а третя - коротка, розміщені у корпусі і у кришці еластомерні демпфіру U 2 (19) 1 3 внутрішньої сторони плашок виконані виїмки для розміщення тросу. Технічним результатом корисної моделі є підвищення ефективності розсіювання енергії та гасіння вібрації; підвищення надійності в експлуатації та строку служби. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є такі його недоліки. Трипроменева дистанційна розпірка з-за використання сталевої основи має значну вагу. Зменшення розмаху (амплітуди) механічних коливань за найближчим аналогом не є ефективним: розсіювання енергії субколивань не приводить до значних знижень амплітуд, воно не може достатньо вплинути на енергію, що передається вітром проводам, тому вібраційні характеристики такої розпірки є недостатньо високими, і як наслідок надійність лінії буде знижена. З-за використання сталі і алюмінію, та з-за конструкції плашок розпірка швидко зношується. В основу корисної моделі поставлена технічна задача вдосконалення конструкції трипроменевої дистанційної розпірки. Поставлена технічна задача вирішується тим, що у трипроменевій дистанційній розпірці, яка включає раму, що містить планки, три промені, на кінцях яких виконані отвори, шарнірне сполучення, затискні алюмінієві плашки, які крізь отвори в них приєднані кріпильними деталями - болтами, гайками, відгинаючими стопорними шайбами, з зовнішньої сторони плашок виконані заглиблення під головку болта, з внутрішньої сторони плашок виконані виїмки для розміщення троса, згідно корисній моделі планки і промені виконані алюмінієвими, розпірка додатково містить три вузли, що демпфірують, розміщені на кутах рами, кожен вузол включає алюмінієві круглі у перерізі кришку і корпус, що примикає до двох суміжних планок з утворенням рами, причому у рамі використані дві планки однакової довжини, а третя - коротка, розміщені у корпусі і у кришці еластомерні демпфіруючі вкладиші, корпус вузла, що демпфірує, та кришка виконані з осьовими отворами, що відповідають отворам на кінцях променів; у стінках корпусу виконані радіальні пази для розміщення променів; на протилежних кінцях променів розміщені корпуси променів з отворами, які відповідають отворам у плашках; промені направлені назовні рами, два з них закріплені під кутом 134-136° до суміжної довгої планки з можливістю їх переміщення на 14-16° по обидва боки осі корпусу променя у вузлах, що демпфірують; третій промінь закріплений під кутом 64-66° до другої довгої планки з можливістю його переміщення на 14-16° по обидва боки осі корпусу променя у вузлах, що демпфірують; з внутрішньої сторони корпусів променів виконані виїмки, що відповідають виїмкам для розміщення троса, виконаним у плашках, з зовнішньої сторони корпусів променів виконані заглиблення для розміщення гайки, у яких виконані фіксуючі напливи для запобігання її прокручуванню, кріпильні деталі для з'єднання корпусів променів і затискних плашок додатково містять тарілчасті пружини. 60760 4 Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Виконання сукупності суттєвих ознак корисної моделі є необхідною й достатньою умовою для досягнення технічного результату - підвищення ефективності розсіювання енергії та гасіння вібрації; підвищення надійності в експлуатації та строку служби. Корисна модель проілюстрована графічним матеріалом, де на Фіг.1 показана трипроменева дистанційну розпірка, вид спереду, з розрізом одного з променів, на Фіг.2 - вид А на Фіг.1. Трипроменева дистанційна розпірка містить раму 1, утворену двома довгими планками 2 і одною короткою планкою 3, три промені 4, на кінцях яких виконані отвори 5, три затискні алюмінієві плашки 6 з отворами 7. З зовнішньої сторони плашок 6 виконані заглиблення 8 під головку болта, що на фігурах окремо не позначений, з внутрішньої сторони плашок виконані виїмки 9 для розміщення тросу. Розпірка додатково містить три вузли 10, що демпфірують, розміщені на кутах рами 1. Кожен вузол 10 включає круглі у перерізі кришку 11 і корпус 12, що примикає до двох суміжних планок 2 чи 3 з утворенням рами 1, причому у рамі 1 використані дві планки 2 однакової довжини, а третя планка 3 - коротка. У циліндричних корпусі 12 і у кришці 11 розміщені кільцеві еластомерні демпфіруючі вкладиші 13. Корпус 12 та кришка 11 виконані з осьовими отворами 14, що відповідають отворам 5 на кінцях променів 4. У стінках корпусу 12 виконані радіальні пази 15 і 16 для розміщення променів 4. На протилежних кінцях променів 4 розміщені корпуси променів 17 з отворами 18, які відповідають отворам 7 у плашках 6. Корпуси 17 променів 4 направлені назовні рами 1, два суміжні промені 4 (один з яких примикає до обох довгих планок 2, а другий - до довгої 2 і короткої 3 планок) закріплені під кутом ά 134-136° до суміжної довгої планки 2 з можливістю їх переміщення на кут β 1416° по обидва боки осі (на фігурі не позначена) корпуса 17 променя 4 у вузлах 10, що демпфірують. Третій промінь 4 (який примикає до довгої 2 і короткої 3 планок) закріплений під кутом γ 64-66° до довгої планки 2 з можливістю його переміщення на кут β 14-16° по обидва боки осі (на фігурі не позначена) корпуса променя 17 у вузлах, що демпфірують, 10. З внутрішньої сторони корпусів променів 17 виконані виїмки 19 для розміщення тросу, що відповідають виїмкам 9 для розміщення тросу, виконаним у плашках 6. З зовнішньої сторони корпусів променів 17 виконані заглиблення 20 для розміщення гайки, у яких виконані фіксуючі напливи (на фігурах на показані) для запобігання її прокручування, кріпильні деталі 21 (болти, гайки, відгинаючі стопорні шайби) для з'єднання корпусів променів 17 і затискних плашок 6 додатково містять тарілчасті пружини 22. При роботі заявленої променевої розпірки завдяки її конструкції, підібраним оптимальним кутам ά, β і γ та рухливості конструктивних елементів підтримується геометрія розщепленої фази і за 5 60760 безпечується придушення енергії вібрації і субколивань. Трипроменева дистанційна розпірка працює таким чином. Завдяки нахилу на кут β 14-16° променів 4, які шарнірно з'єднані з планками 2 або 3 рами 1 через вузли 10, що демпфірують, їх еластомерні демпфіруючі вкладиші 13 розсіюють як вертикально Комп’ютерна верстка Н. Лиcенко 6 орієнтовані коливання при вібрації, так субколивання, що розвиваються в горизонтальному напрямку. Рухливість променів 4 також забезпечує взаємозв'язок коливань у підпрольотах. Це сприяє їх "розладженню", а також демпфіруванню в інших розпірках, розміщених у мережі, і за рахунок розподілу вібрації на більші відстані збільшує ефект гасіння вібрації і субколивань. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
