Механізоване кріплення сполучення

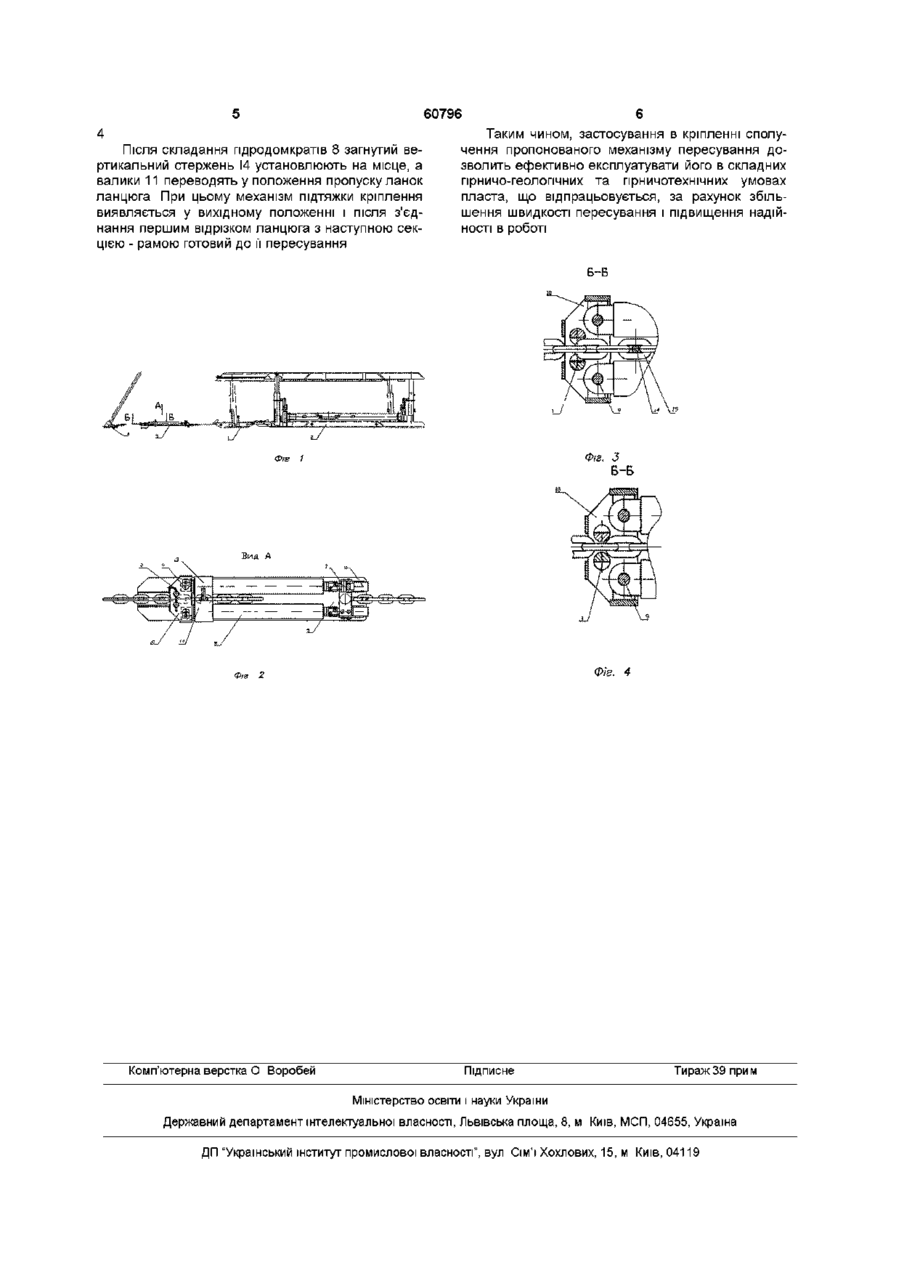

1 Механізоване кріплення сполучення, що включає дві спарені секцм-рами, механізм переміщення секцій-рам, що містить якірну секцію і ланцюг, яке відрізняється тим, що механізм переміщення кріплення оснащений механізмом підтяжки, установленим між якірною секцією і секціями-рамами і з'єднаним з одного боку за допомогою першого відрізка ланцюга з однією із секцій-рам, а з іншого боку за допомогою другого відрізка ланцюга - з якірною секцією, при цьому механізм підтяжки виконаний у вигляді плити з вушками, на якій встановлена огорожа з продітими крізь неї гідродомкратами, гідродомкрати одними кінцями з'єднані шарнірно з вушками, а іншими з єднані шарнірно з установленим на них кронштейном, при цьому другий відрізок ланцюга пропущений через кронштейн і огорожу, причому кронштейн, огорожа і плита оснащені отворами з встановленими в них елементами фіксації другого відрізка ланцюга 2 Механізоване кріплення сполучення за п 1, яке відрізняється тим, що елементи фіксації в кронштейні виконані у вигляді валиків з пазами, установлених з можливістю проходу ланок ланцюга через пази при одному з положень валиків і упору ланок ланцюга у валики при їхньому іншому положенні, що відрізняється від першого поворотом останніх на 180°, при цьому валики виконані з отворами, через які пропущений з можливістю фіксації валиків в обох положеннях загнутий з одного боку горизонтальний стержень 3 Механізоване кріплення сполучення за пп 1 чи 2, яке відрізняється тим, що елемент фіксації в огорожі виконаний у вигляді загнутого з одного боку вертикального стержня, продітого через отвори огорожі, плити і ланку другого відрізка ланцюга 4 Механізоване кріплення сполучення за п 3, яке відрізняється тим, що отвори в огорожі та плиті виконані овальними (О о (О Винахід належить до підземного видобутку корисних копалин, а саме, до механізованих кріплень сполучення лав з підготовчими гірничими виробками і може бути використаний у механізованих вуглевидобувних комплексах Відоме кріплення сполучення (див а с СРСР №1712621, кл E21D11/36, опубл 15 02 92), що складається з двох секцій, що містять основи з пдро-стояками, поперечні опорні кронштейни, закріплені на верхняках зовнішньої секції з можливістю взаємодії з перекриттям внутрішньої секції, додаткову опору із шарнірно закріпленою на ній п'ятою, верхній домкрат пересувки, зв'язаний з верхняками внутрішньої та зовнішньої секцій, і нижній домкрат пересувки, зв'язаний з основою зовнішньої секції кріплення і п'ятою додаткової опори Однак, така конструкція механізму пересувки кріплення сполучення вимагає надійного розпору секцій кріплення і додаткового упорного пдростояка, що не завжди можливо, тому що в МІСЦІ сполучення лави з підготовчою гірничою виробкою покрівля останньої найчастіше порушена Відоме механізоване кріплення сполучення, прийняте за прототип (див патент України №23903 А, кл Е21Д11/36, Е21Д23/00, опубл 31 08 98р), що включає дві спарені секцм-рами і механізм переміщення, виконаний у вигляді якірної секції зі звареною основою, установленою з випередженням стосовно секцій-рам і постаченої гідродомкратом пересувки чи тяговою лебідкою, з'єднаними із секціями за допомогою гнучкого зв'я 60796 зку, наприклад, круглоланцюгового ланцюга канаВІДПОВІДНО до винаходу, отвори в огородженні та та плиті виконані овальними Однак, унаслідок великої насиченості устаткуНаявність у механізмі переміщення кріплення ванням підготовчої виробки, габаритний якірний механізму підтяжки з елементами фіксації другого пристрій механізму пересування кріплення сполувідрізка ланцюга дозволяє переміщати кріплення чення даної конструкції не завжди можливо розпри натягнутих відрізках ланцюга, а розташування ташувати в зручному для пересування кріплення гідродомкратів на механізмі підтяжки дозволяє сполучення МІСЦІ Крім того, ланцюг від якірного зменшити габарити якірної секції пристрою до секції кріплення перед кожною переНа фіг 1 зображене кріплення сполучення, засувкою останньої натягається вручну, що обумовгальний вид, на фіг 2 - вид А на фіг1, на фіг 3 лює непродуктивні витрати часу і ручної праці розріз Б-Б на фіг 1 (ланцюг у натягнутому стані), на фіг 4 - розріз Б-Б на фіг 1 (ланцюг зафіксований Це викликано тим, що в конструкції механізму замковими валиками) пересування кріплення сполучення відсутнє пристосування для утримання тягового ланцюга в Кріплення сполучення складається з двох секнатягнутому стані до наступної пересувки кріпленцій - рам 1 і 2, механізму підтяжки кріплення 3 і ня якірної секції 4, зв'язаних двома відрізками ланцюга Механізм підтяжки кріплення 3 зв'язаний перВ основу винаходу поставлена задача у мешим відрізком ланцюга з однією із секцій - рам, а ханізованому кріпленні сполучення шляхом викодругим відрізком ланцюга - з якірною секцією 4 нання механізму переміщення кріплення з механізмом підтяжки зменшити габарити якірної секції, Механізм підтяжки кріплення 3 являє собою що дозволить забезпечити можливість установки плиту 5 із двома приварними вушками 6, у яких за останньої в зручному для пересування кріплення допомогою осей 7 закріплені штоки гідродомкратів МІСЦІ, а також забезпечити утримання тягового 8, а на вушках циліндрів гідродомкратів 8 за дополанцюга в натягнутому стані протягом усього цикмогою осей 9 установлений кронштейн 10 з отволу пересування кріплення і скоротити час на його рами, у яких розміщені два валики 11 з пазами й пересування, що дозволить знизити витрати ручотворами, що за допомогою загнутого горизонтаної праці льного стержня 12, пропущеного через отвори, можуть фіксуватися в двох положеннях з повороПоставлена задача вирішується тим, що в метом на 180 , що забезпечують стопоріння чи проханізованому кріпленні сполучення, що включає пуск ланок другого відрізка ланцюга Крім того, до дві спарені секцм-рами, механізм переміщення плити приварене огородження 13, через яке просекцій-рам, що містить якірну секцію і ланцюг, ВІДпущені циліндри гідродомкратів 8 При цьому в ПОВІДНО до винаходу, механізм переміщення кріпогородженні 13 і в плиті 5 виконані овальні отвори, лення постачений механізмом підтяжки, установу які вставлений загнутий вертикальний стержень леним між якірною секцією і секціями-рамами, і 14, продітий через горизонтальну ланку 15 другого з'єднаним з одного боку за допомогою першого відрізка ланцюга відрізка ланцюга з однією із секцій-рам, а з іншого боку за допомогою другого відрізка ланцюга - з Робота кріплення сполучення здійснюється в якірною секцією, при цьому механізм підтяжки винаступному порядку конаний у вигляді плити з вушками, на якій встаУ ВИХІДНІЙ позиції гідродомкрати 8 знаходяться новлено огородження з продітими крізь нього гідв складеному положенні, перший і другий відрізки родомкратами, гідродомкрати одними кінцями ланцюга натягнуті, причому другий відрізок ланцюз'єднані шарнірне з вушками, а іншими з'єднані га застопорений загнутим вертикальним стержнем шарнірно з установленим на них кронштейном, 14, а валики 11 зафіксовані загнутим горизонтальпри цьому другий відрізок ланцюга пропущений ним стержнем 12 у положенні пропуску ланок дручерез кронштейн і огородження, причому кронгого відрізка ланцюга При цьому якірна секція 4 штейн, огородження і плита постачені отворами з розперта у виробці, а секція - рама, з'єднана з мевстановленими в них елементами фіксації другого ханізмом підтяжки кріплення 3, знаходиться у вівідрізка ланцюга льному стані Крім того, задача вирішується також тим, що При подачі тиску в циліндрові порожнини гідВІДПОВІДНО до винаходу, елементи фіксації в кронродомкратів 8, циліндри гідродомкратів разом із штейні виконані у вигляді замкових валиків з пазакронштейном 10 висуваються з огородження 13 ми, установлених з можливістю проходу ланок При цьому другий відрізок ланцюга, завдяки столанцюга через пази при одному з положень валипорінню в огородженні 13 і плиті 5 залишається в ків та упору ланок ланцюга у валики при їхньому натягнутому стані іншому положенні, що відрізняється від першого Після ПОВНОГО висування циліндрів валики 11 поворотом останніх на 180°, при цьому валики повертають на 180° і фіксують у положенні стоповиконані з отворами, через які пропущений з можріння другого відрізка ланцюга, а вертикальний ливістю фіксації валиків в обох положеннях загнустержень 14 витягають тий з одного боку горизонтальний стержень Потім ТИСК подається в штокову порожнину гіКрім того, задача вирішується також тим, що дродомкратів 8 При цьому штоки втягуються в ВІДПОВІДНО до винаходу, елементи фіксації в огоциліндри, змушуючи переміщатися плиту 5 і зв'яродженні виконані у вигляді загнутого з одного зану з нею першим відрізком ланцюга секцію - рабоку вертикального стержня, продітого через му в напрямку якірної секції Завдяки стопорінню отвори огородження, плити та ланку другого відрідругого відрізка ланцюга в кронштейні 10, він зазка ланцюга лишається натягнутим, а кронштейн 10 і циліндри гідродомкратів 8 - нерухомими щодо якірної секції Крім того, задача вирішується також тим, що 60796 Після складання гідродомкратів 8 загнутий вертикальний стержень 1 установлюють на місце, а 4 валики 11 переводять у положення пропуску ланок ланцюга При цьому механізм підтяжки кріплення виявляється у вихідному положенні і після з'єднання першим відрізком ланцюга з наступною секцією - рамою готовий до її пересування 6 Таким чином, застосування в кріпленні сполучення пропонованого механізму пересування дозволить ефективно експлуатувати його в складних гірничо-геологічних та гірничотехнічних умовах пласта, що відпрацьовується, за рахунок збільшення швидкості пересування і підвищення надійності в роботі Б-Б Вид А Фіг Фіг. 4 2 Комп'ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
