Механізоване кріплення сполучення

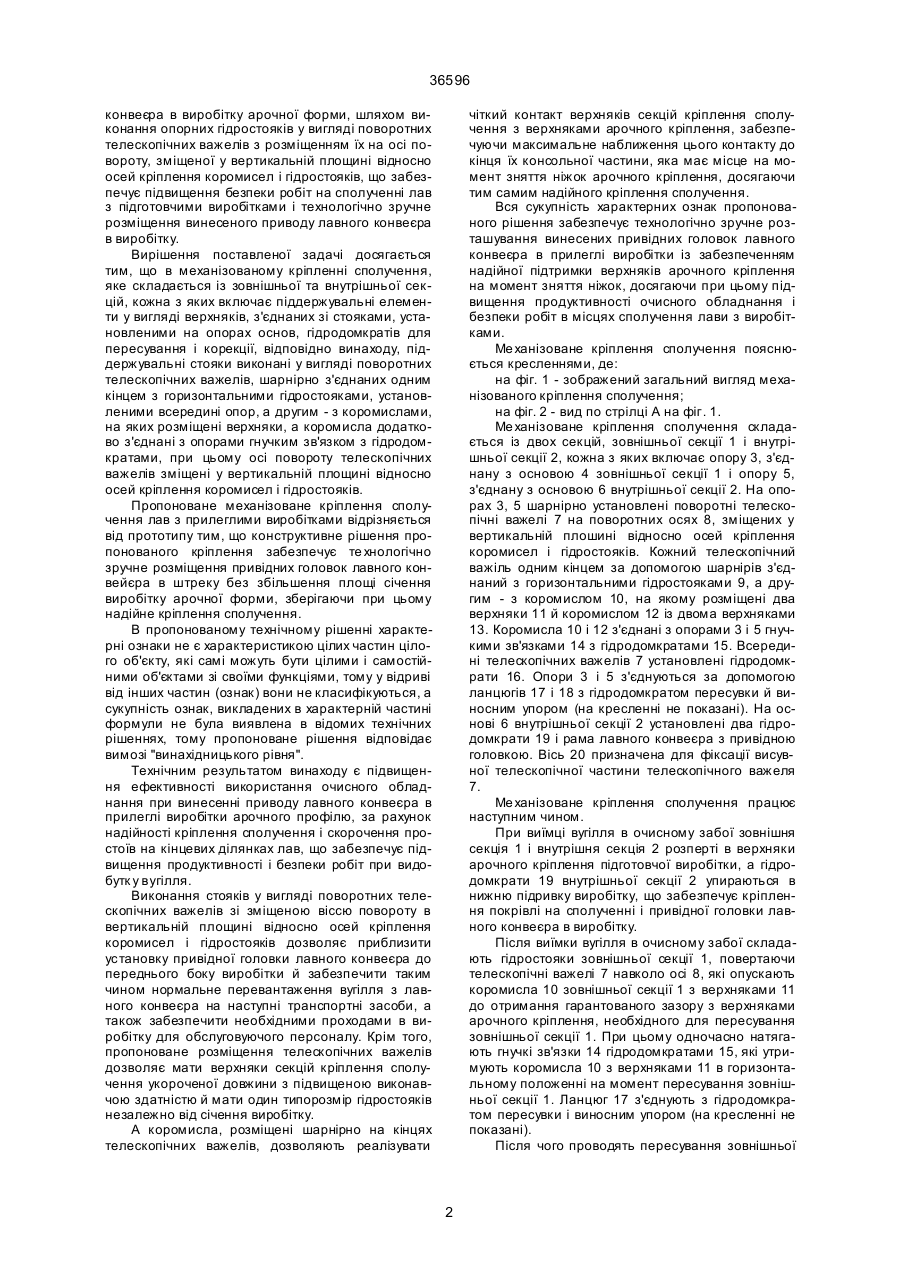

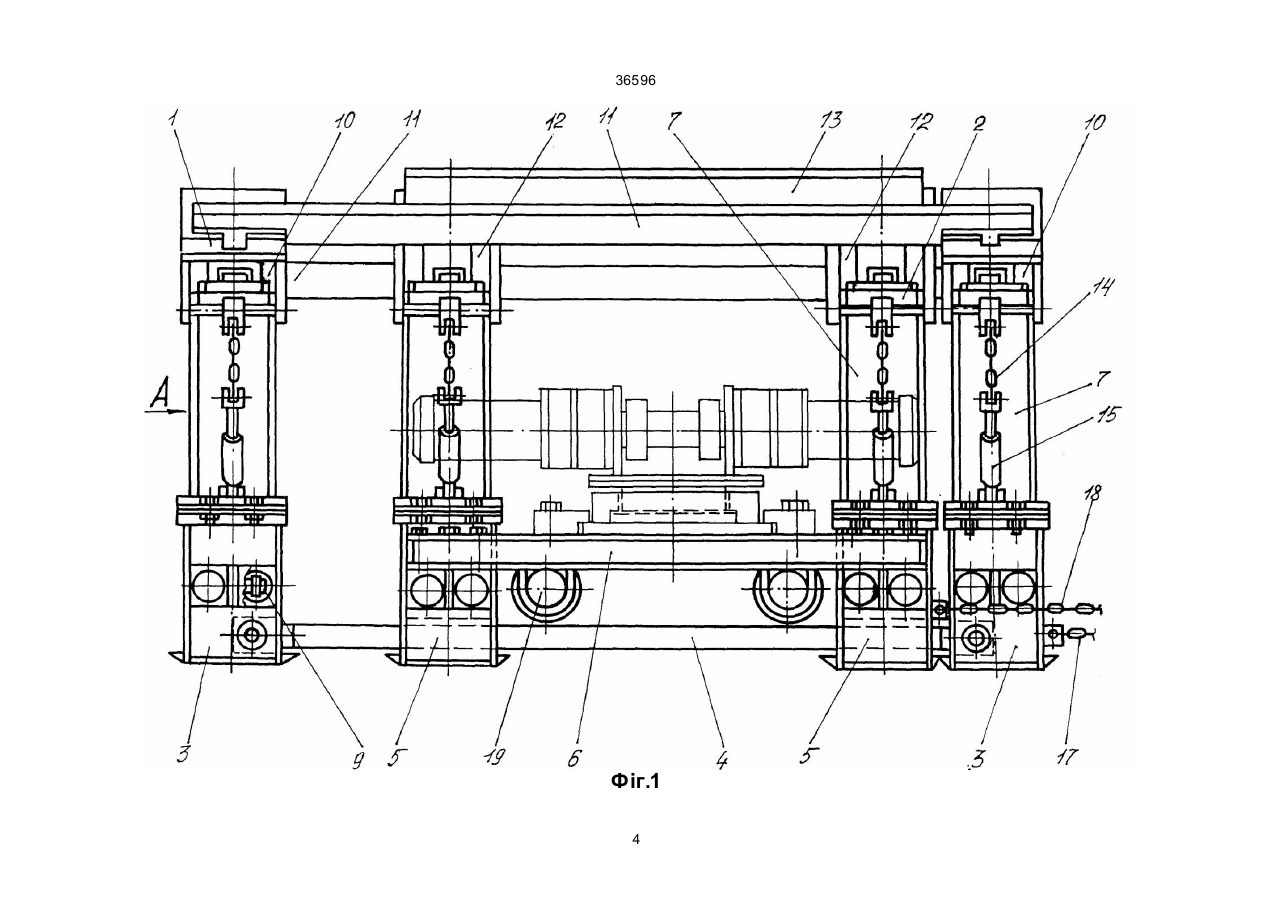

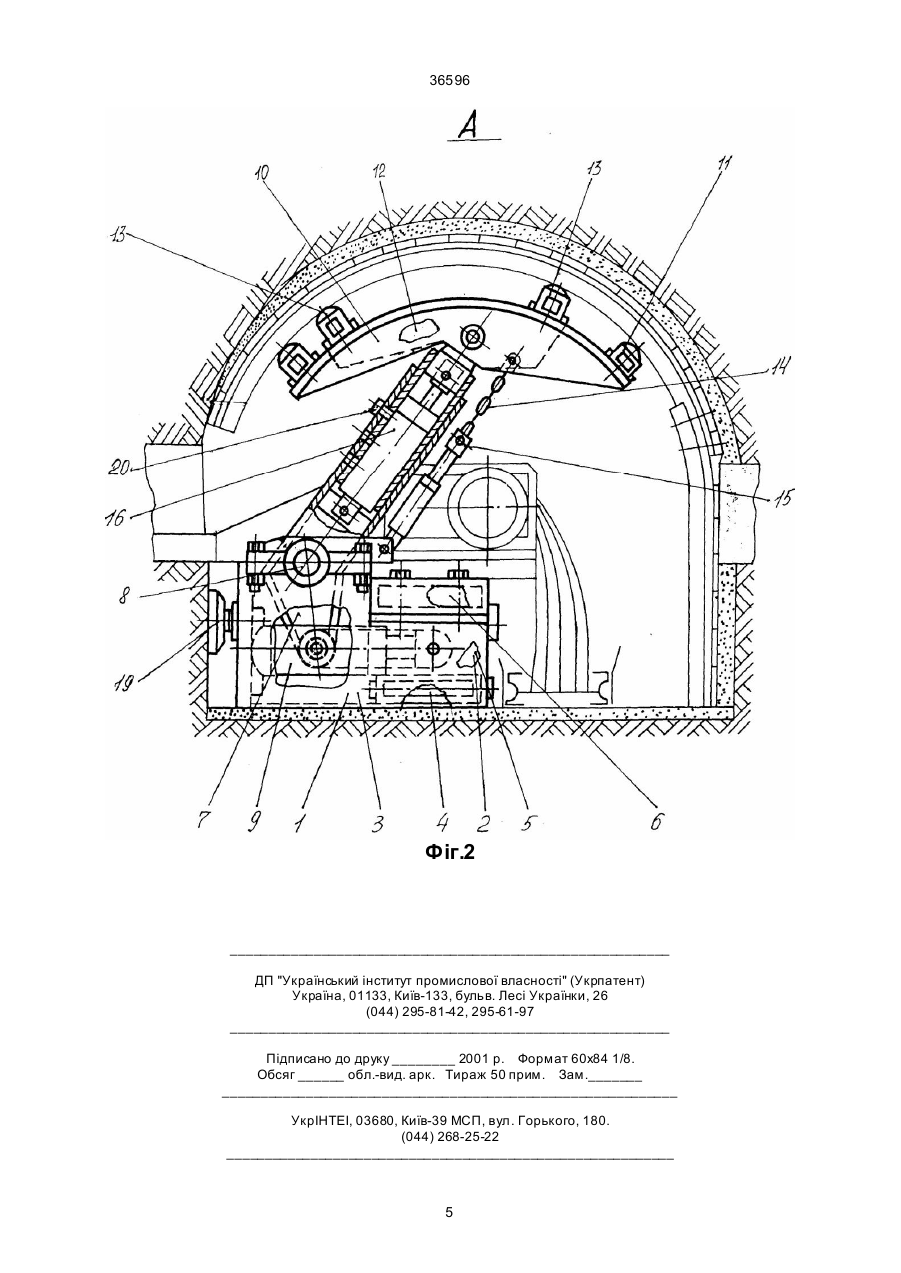

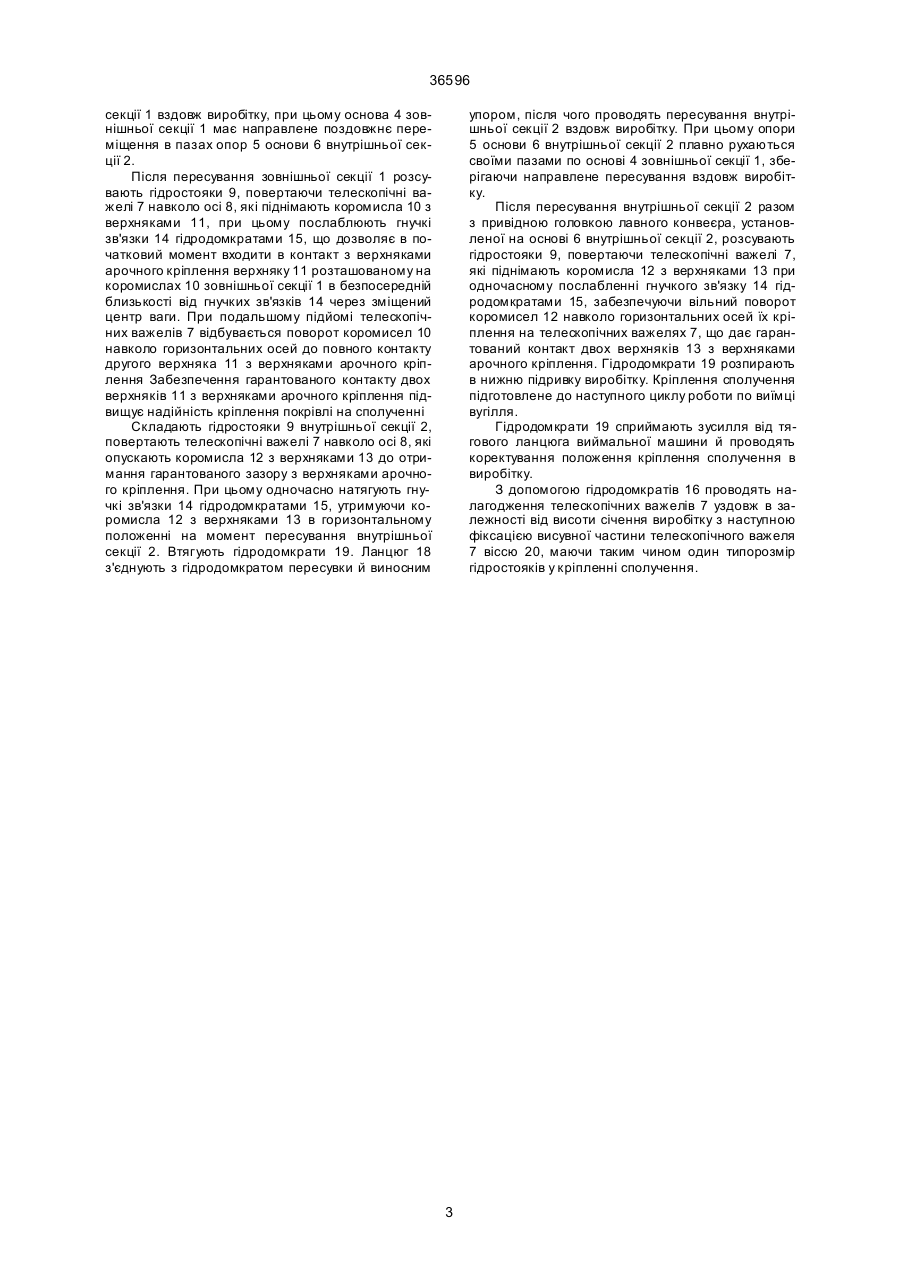

Механізоване кріплення сполучення, яке складається із зовнішньої і внутрішньої секцій, кожна з яких включає піддержувальні елементи у вигляді верхняків, з'єднаних зі стояками, установленими на опорах основ, гідродомкратів для пересування і корекції, яке відрізняється тим, що піддержувальні стояки виконані у вигляді поворотних телескопічних важелів, шарнірно з'єднаних одним кінцем з горизонтальними гідростояками, установленими всередині опор, і другим - з коромислами, на яких розміщені верхняки, а коромисла додатково з'єднані з опорами гнучким зв'язком з гідродомкратами, при цьому осі повороту телескопічних важелів зміщені в вертикальній площині відносно осей кріплення коромисел і гідростояків. (13) 36596 (11) UA внутрішньої двохстоякової, кожна з яких включає підтримні елементи у вигляді верхняків, з'єднаних зі стояками, установлених на опорах основ, гідродомкратів для пересування й корекції, (Див. Бордуков Л. Д. "Удосконалення засобів механізації кінцевих операцій в комплексно-механізованих лавах в СРСР і за кордоном". Огляд інформації ЦНІЕІ вугілля, випуск 2, М. 1985, ст. 29-32, мал. 7). Недоліком відомого кріплення є те. що розміщення його секцій повинно проводитись тільки по центру виробітку з арочним січенням, так як при порушенні цієї вимоги верхняки при розпорі секцій будуть намагатися плинути по верхняках арочного кріплення до центру і таким чином деформувати конструкцію самого кріплення і зміщувати верхняки арочного кріплення поперек виробітку, порушуючи цілісність порід покрівлі на сполученні. При розташуванні привідних головок лавного конвеєра вздовж виробітку (при цьому необхідне менше його січення) гідростояки секцій кріплення розміщують за цими приводами, маючи при цьому велику довжину верхняків, що знижує виконавчу здатність секцій, зменшуючи тим самим надійність підтримки покрівлі на сполученні. Також недоліком відомого кріплення є і те, що розташування його секцій по центру виробітку дозволяє використовувати тільки половину робочої площі його січення для розміщення головки лавного конвеєра й рештачного ставу штрекового конвеєра, що не забезпечує виконання необхідних умов перевантаження вугілля й переміщення обслуговуючого персоналу по виробітку. В основу винаходу поставлена задача створення ефективного механізованого кріплення сполучення для виносу приводу лавного (19) Винахід відноситься до вугільної промисловості, зокрема до пристроїв, які забезпечують підтримку покрівлі на сполученні лави з прилеглими виробітками в місцях виносу із лави привідних головок лавного конвеєра, їх пересування й кріплення в міру просування забою. Відомий пристрій механізованого кріплення сполучення для арочного січення виробіток, який включає внутрішню і зовнішню рами, гідростояки і гідроциліндри пересування. Внутрішня рама складається із шарнірно зв'язаних переднього й посадочного верхняків, з'єднаних поперечними балками, а зовнішня рама включає шарнірно зв'язані передні верхняки й посадочні які з'єднані між собою коромислами й поперечними балками. (Див. А.С. СРСР № 1143852 "Механізоване кріплення сполучення", МКІ Є 21 Д 23/00, публ. 07.03.85, Бюл. № 9). Недоліком відомого механізованого кріплення є. те, що при відхиленні від центру арочного кріплення верхняків (переднього й посадочного) внутрішньої рами (що часто можна спостерігати при викривленні виробітку) з'являються дві складові від зусиль розпору гідростояків, одна з яких направлена на зміщення верхняків до центру арочного кріплення, які спричиняють при цьому згин, а друга - направлена на скручування верхняків по гвинтовій лінії, що нерідко призводить до поломки кріплення. Це знижує безпеку робіт і продуктивність очисного уста ткування через вимушені простої на сполученні лави з підготовчою виробіткою. Найближчим технічним рішенням , взятого за прототип, є механізоване кріплення ОКСА 1, яке складається з двох секцій - зовнішньої чотирьох - і A + 36596 конвеєра в виробітку арочної форми, шляхом виконання опорних гідростояків у вигляді поворотних телескопічних важелів з розміщенням їх на осі повороту, зміщеної у вертикальній площині відносно осей кріплення коромисел і гідростояків, що забезпечує підвищення безпеки робіт на сполученні лав з підготовчими виробітками і технологічно зручне розміщення винесеного приводу лавного конвеєра в виробітку. Вирішення поставленої задачі досягається тим, що в механізованому кріпленні сполучення, яке складається із зовнішньої та внутрішньої секцій, кожна з яких включає піддержувальніелементи у вигляді верхняків, з'єднаних зі стояками, установленими на опорах основ, гідродомкратів для пересування і корекції, відповідно винаходу, піддержувальні стояки виконані у вигляді поворотних телескопічних важелів, шарнірно з'єднаних одним кінцем з горизонтальними гідростояками, установленими всередині опор, а другим - з коромислами, на яких розміщені верхняки, а коромисла додатково з'єднані з опорами гнучким зв'язком з гідродомкратами, при цьому осі повороту телескопічних важелів зміщені у вертикальній площині відносно осей кріплення коромисел і гідростояків. Пропоноване механізоване кріплення сполучення лав з прилеглими виробітками відрізняється від прототипу тим, що конструктивне рішення пропонованого кріплення забезпечує те хнологічно зручне розміщення привідних головок лавного конвейєра в штреку без збільшення площі січення виробітку арочної форми, зберігаючи при цьому надійне кріплення сполучення. В пропонованому технічному рішенні характерні ознаки не є характеристикою цілих частин цілого об'єкту, які самі можуть бути цілими і самостійними об'єктами зі своїми функціями, тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, викладених в характерній частині формули не була виявлена в відомих технічних рішеннях, тому пропоноване рішення відповідає вимозі "винахідницького рівня". Технічним результатом винаходу є підвищення ефективності використання очисного обладнання при винесенні приводу лавного конвеєра в прилеглі виробітки арочного профілю, за рахунок надійності кріплення сполучення і скорочення простоїв на кінцевих ділянках лав, що забезпечує підвищення продуктивності і безпеки робіт при видобутк у вугілля. Виконання стояків у вигляді поворотних телескопічних важелів зі зміщеною віссю повороту в вертикальній площині відносно осей кріплення коромисел і гідростояків дозволяє приблизити установку привідної головки лавного конвеєра до переднього боку виробітки й забезпечити таким чином нормальне перевантаження вугілля з лавного конвеєра на наступні транспортні засоби, а також забезпечити необхідними проходами в виробітку для обслуговуючого персоналу. Крім того, пропоноване розміщення телескопічних важелів дозволяє мати верхняки секцій кріплення сполучення укороченої довжини з підвищеною виконавчою здатністю й мати один типорозмір гідростояків незалежно від січення виробітку. А коромисла, розміщені шарнірно на кінцях телескопічних важелів, дозволяють реалізувати чіткий контакт верхняків секцій кріплення сполучення з верхняками арочного кріплення, забезпечуючи максимальне наближення цього контакту до кінця їх консольної частини, яка має місце на момент зняття ніжок арочного кріплення, досягаючи тим самим надійного кріплення сполучення. Вся сукупність характерних ознак пропонованого рішення забезпечує технологічно зручне розташування винесених привідних головок лавного конвеєра в прилеглі виробітки із забезпеченням надійної підтримки верхняків арочного кріплення на момент зняття ніжок, досягаючи при цьому підвищення продуктивності очисного обладнання і безпеки робіт в місцях сполучення лави з виробітками. Ме ханізоване кріплення сполучення пояснюється кресленнями, де: на фіг. 1 - зображений загальний вигляд механізованого кріплення сполучення; на фіг. 2 - вид по стрілці А на фіг. 1. Ме ханізоване кріплення сполучення складається із двох секцій, зовнішньої секції 1 і внутрішньої секції 2, кожна з яких включає опору 3, з'єднану з основою 4 зовнішньої секції 1 і опору 5, з'єднану з основою 6 внутрішньої секції 2. На опорах 3, 5 шарнірно установлені поворотні телескопічні важелі 7 на поворотних осях 8, зміщених у вертикальній плошині відносно осей кріплення коромисел і гідростояків. Кожний телескопічний важіль одним кінцем за допомогою шарнірів з'єднаний з горизонтальними гідростояками 9, а другим - з коромислом 10, на якому розміщені два верхняки 11 й коромислом 12 із двома верхняками 13. Коромисла 10 і 12 з'єднані з опорами 3 і 5 гнучкими зв'язками 14 з гідродомкратами 15. Всередині телескопічних важелів 7 установлені гідродомкрати 16. Опори 3 і 5 з'єднуються за допомогою ланцюгів 17 і 18 з гідродомкратом пересувки й виносним упором (на кресленні не показані). На основі 6 внутрішньої секції 2 установлені два гідродомкрати 19 і рама лавного конвеєра з привідною головкою. Вісь 20 призначена для фіксації висувної телескопічної частини телескопічного важеля 7. Ме ханізоване кріплення сполучення працює наступним чином. При виїмці вугілля в очисному забої зовнішня секція 1 і внутрішня секція 2 розперті в верхняки арочного кріплення підготовчої виробітки, а гідродомкрати 19 внутрішньої секції 2 упираються в нижню підривку виробітку, що забезпечує кріплення покрівлі на сполученні і привідної головки лавного конвеєра в виробітку. Після виїмки вугілля в очисному забої складають гідростояки зовнішньої секції 1, повертаючи телескопічні важелі 7 навколо осі 8, які опускають коромисла 10 зовнішньої секції 1 з верхняками 11 до отримання гарантованого зазору з верхняками арочного кріплення, необхідного для пересування зовнішньої секції 1. При цьому одночасно натягають гнучкі зв'язки 14 гідродомкратами 15, які утримують коромисла 10 з верхняками 11 в горизонтальному положенні на момент пересування зовнішньої секції 1. Ланцюг 17 з'єднують з гідродомкратом пересувки і виносним упором (на кресленні не показані). Після чого проводять пересування зовнішньої 2 36596 секції 1 вздовж виробітку, при цьому основа 4 зовнішньої секції 1 має направлене поздовжнє переміщення в пазах опор 5 основи 6 внутрішньої секції 2. Після пересування зовнішньої секції 1 розсувають гідростояки 9, повертаючи телескопічні важелі 7 навколо осі 8, які піднімають коромисла 10 з верхняками 11, при цьому послаблюють гнучкі зв'язки 14 гідродомкратами 15, що дозволяє в початковий момент входити в контакт з верхняками арочного кріплення верхняку 11 розташованому на коромислах 10 зовнішньої секції 1 в безпосередній близькості від гнучких зв'язків 14 через зміщений центр ваги. При подальшому підйомі телескопічних важелів 7 відбувається поворот коромисел 10 навколо горизонтальних осей до повного контакту другого верхняка 11 з верхняками арочного кріплення Забезпечення гарантованого контакту двох верхняків 11 з верхняками арочного кріплення підвищує надійність кріплення покрівлі на сполученні Складають гідростояки 9 внутрішньої секції 2, повертають телескопічні важелі 7 навколо осі 8, які опускають коромисла 12 з верхняками 13 до отримання гарантованого зазору з верхняками арочного кріплення. При цьому одночасно натягують гнучкі зв'язки 14 гідродомкратами 15, утримуючи коромисла 12 з верхняками 13 в горизонтальному положенні на момент пересування внутрішньої секції 2. Втягують гідродомкрати 19. Ланцюг 18 з'єднують з гідродомкратом пересувки й виносним упором, після чого проводять пересування внутрішньої секції 2 вздовж виробітку. При цьому опори 5 основи 6 внутрішньої секції 2 плавно рухаються своїми пазами по основі 4 зовнішньої секції 1, зберігаючи направлене пересування вздовж виробітку. Після пересування внутрішньої секції 2 разом з привідною головкою лавного конвеєра, установленої на основі 6 внутрішньої секції 2, розсувають гідростояки 9, повертаючи телескопічні важелі 7, які піднімають коромисла 12 з верхняками 13 при одночасному послабленні гнучкого зв'язку 14 гідродомкратами 15, забезпечуючи вільний поворот коромисел 12 навколо горизонтальних осей їх кріплення на телескопічних важелях 7, що дає гарантований контакт двох верхняків 13 з верхняками арочного кріплення. Гідродомкрати 19 розпирають в нижню підривку виробітку. Кріплення сполучення підготовлене до наступного циклу роботи по виїмці вугілля. Гідродомкрати 19 сприймають зусилля від тягового ланцюга виймальної машини й проводять коректування положення кріплення сполучення в виробітку. З допомогою гідродомкратів 16 проводять налагодження телескопічних важелів 7 уздовж в залежності від висоти січення виробітку з наступною фіксацією висувної частини телескопічного важеля 7 віссю 20, маючи таким чином один типорозмір гідростояків у кріпленні сполучення. 3 36596 Фіг.1 4 36596 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
