Вібропоглинаючий полімерний матеріал

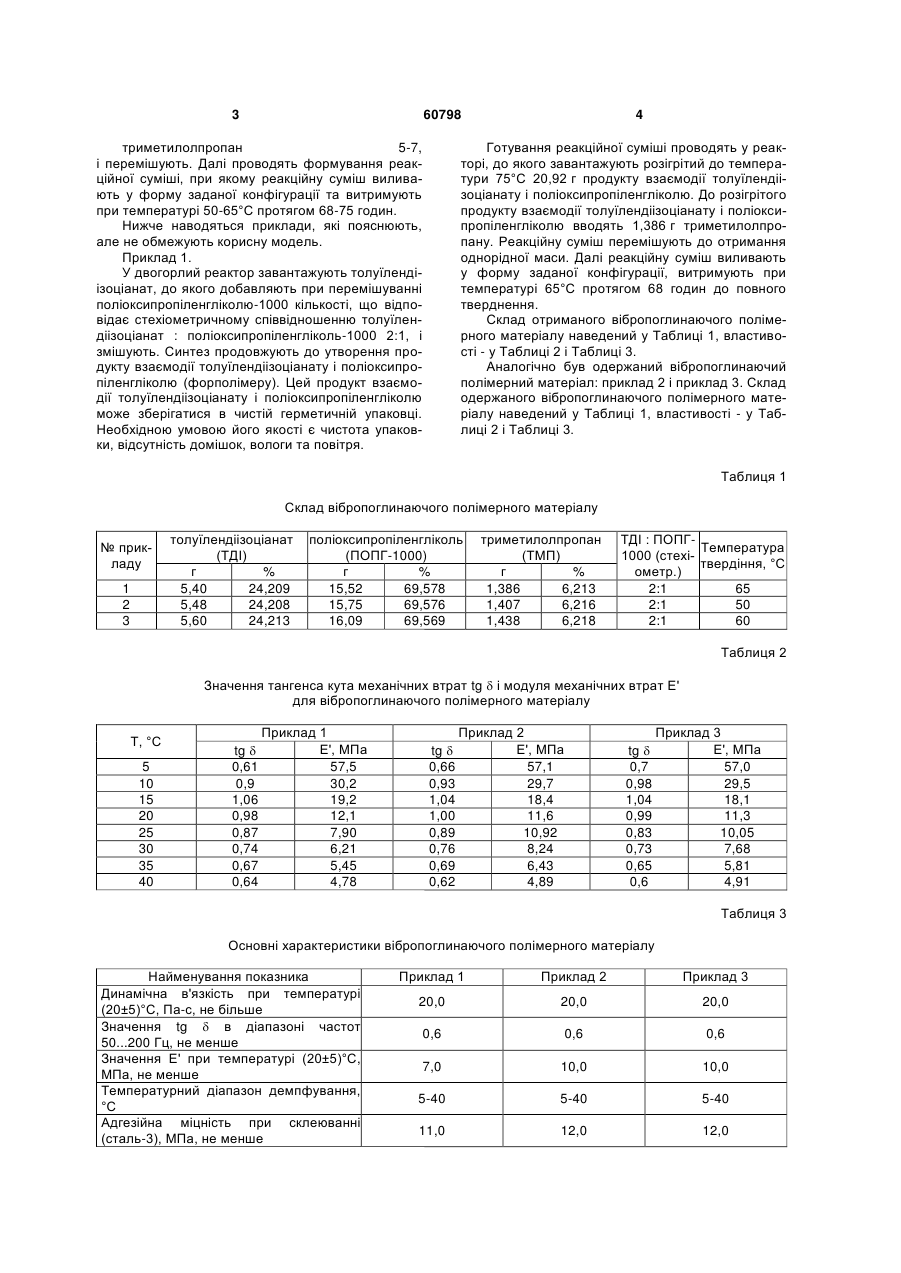

Вібропоглинаючий полімерний матеріал, що включає продукт взаємодії толуїлендіізоціанату і 3 60798 триметилолпропан 5-7, і перемішують. Далі проводять формування реакційної суміші, при якому реакційну суміш виливають у форму заданої конфігурації та витримують при температурі 50-65°С протягом 68-75 годин. Нижче наводяться приклади, які пояснюють, але не обмежують корисну модель. Приклад 1. У двогорлий реактор завантажують толуїлендіізоціанат, до якого добавляють при перемішуванні поліоксипропіленгліколю-1000 кількості, що відповідає стехіометричному співвідношенню толуїлендіізоціанат : поліоксипропіленгліколь-1000 2:1, і змішують. Синтез продовжують до утворення продукту взаємодії толуїлендіізоціанату і поліоксипропіленгліколю (форполімеру). Цей продукт взаємодії толуїлендіізоціанату і поліоксипропіленгліколю може зберігатися в чистій герметичній упаковці. Необхідною умовою його якості є чистота упаковки, відсутність домішок, вологи та повітря. 4 Готування реакційної суміші проводять у реакторі, до якого завантажують розігрітий до температури 75°С 20,92 г продукту взаємодії толуїлендіізоціанату і поліоксипропіленгліколю. До розігрітого продукту взаємодії толуїлендіізоціанату і поліоксипропіленгліколю вводять 1,386 г триметилолпропану. Реакційну суміш перемішують до отримання однорідної маси. Далі реакційну суміш виливають у форму заданої конфігурації, витримують при температурі 65°С протягом 68 годин до повного тверднення. Склад отриманого вібропоглинаючого полімерного матеріалу наведений у Таблиці 1, властивості - у Таблиці 2 і Таблиці 3. Аналогічно був одержаний вібропоглинаючий полімерний матеріал: приклад 2 і приклад 3. Склад одержаного вібропоглинаючого полімерного матеріалу наведений у Таблиці 1, властивості - у Таблиці 2 і Таблиці 3. Таблиця 1 Склад вібропоглинаючого полімерного матеріалу № прикладу 1 2 3 толуїлендіізоціанат (ТДІ) г % 5,40 24,209 5,48 24,208 5,60 24,213 поліоксипропіленгліколь (ПОПГ-1000) г % 15,52 69,578 15,75 69,576 16,09 69,569 триметилолпропан (ТМП) г % 1,386 6,213 1,407 6,216 1,438 6,218 ТДІ : ПОПГТемпература 1000 (стехітвердіння, °С ометр.) 2:1 65 2:1 50 2:1 60 Таблиця 2 Значення тангенса кута механічних втрат tg  і модуля механічних втрат Е' для вібропоглинаючого полімерного матеріалу Т, °С 5 10 15 20 25 30 35 40 tg  0,61 0,9 1,06 0,98 0,87 0,74 0,67 0,64 Приклад 1 Е', МПа 57,5 30,2 19,2 12,1 7,90 6,21 5,45 4,78 tg  0,66 0,93 1,04 1,00 0,89 0,76 0,69 0,62 Приклад 2 Е', МПа 57,1 29,7 18,4 11,6 10,92 8,24 6,43 4,89 tg  0,7 0,98 1,04 0,99 0,83 0,73 0,65 0,6 Приклад 3 Е', МПа 57,0 29,5 18,1 11,3 10,05 7,68 5,81 4,91 Таблиця 3 Основні характеристики вібропоглинаючого полімерного матеріалу Найменування показника Динамічна в'язкість при температурі (20±5)°С, Па-с, не більше Значення tg  в діапазоні частот 50...200 Гц, не менше Значення E' при температурі (20±5)°С, МПа, не менше Температурний діапазон демпфування, °С Адгезійна міцність при склеюванні (сталь-3), МПа, не менше Приклад 1 Приклад 2 Приклад 3 20,0 20,0 20,0 0,6 0,6 0,6 7,0 10,0 10,0 5-40 5-40 5-40 11,0 12,0 12,0 5 60798 Як видно з Таблиці 2 і Таблиці 3 даний вібропоглинаючий полімерний матеріал має високі демпфуючі властивості у температурному діапазоні від 5 до 40 °С і широкому діапазоні частот (від 50 Комп’ютерна верстка Л. Ціхановська 6 до 200 Гц), і може бути використаний для боротьби з резонансними явищами та вібрацією у приладах точної механіки, прецизійних оптикоелектронних та лазерних системах тощо. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
