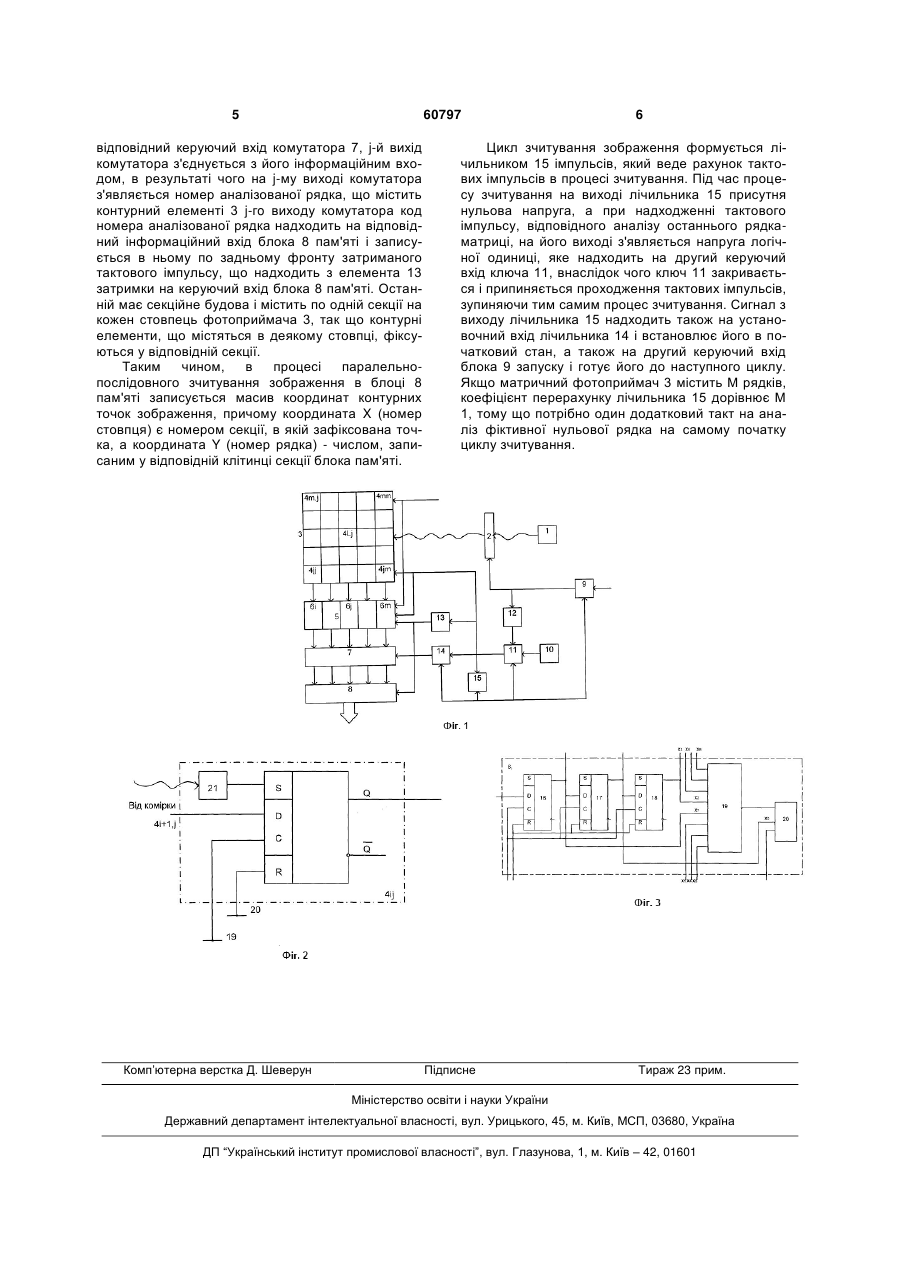

Пристрій для зчитування зображення

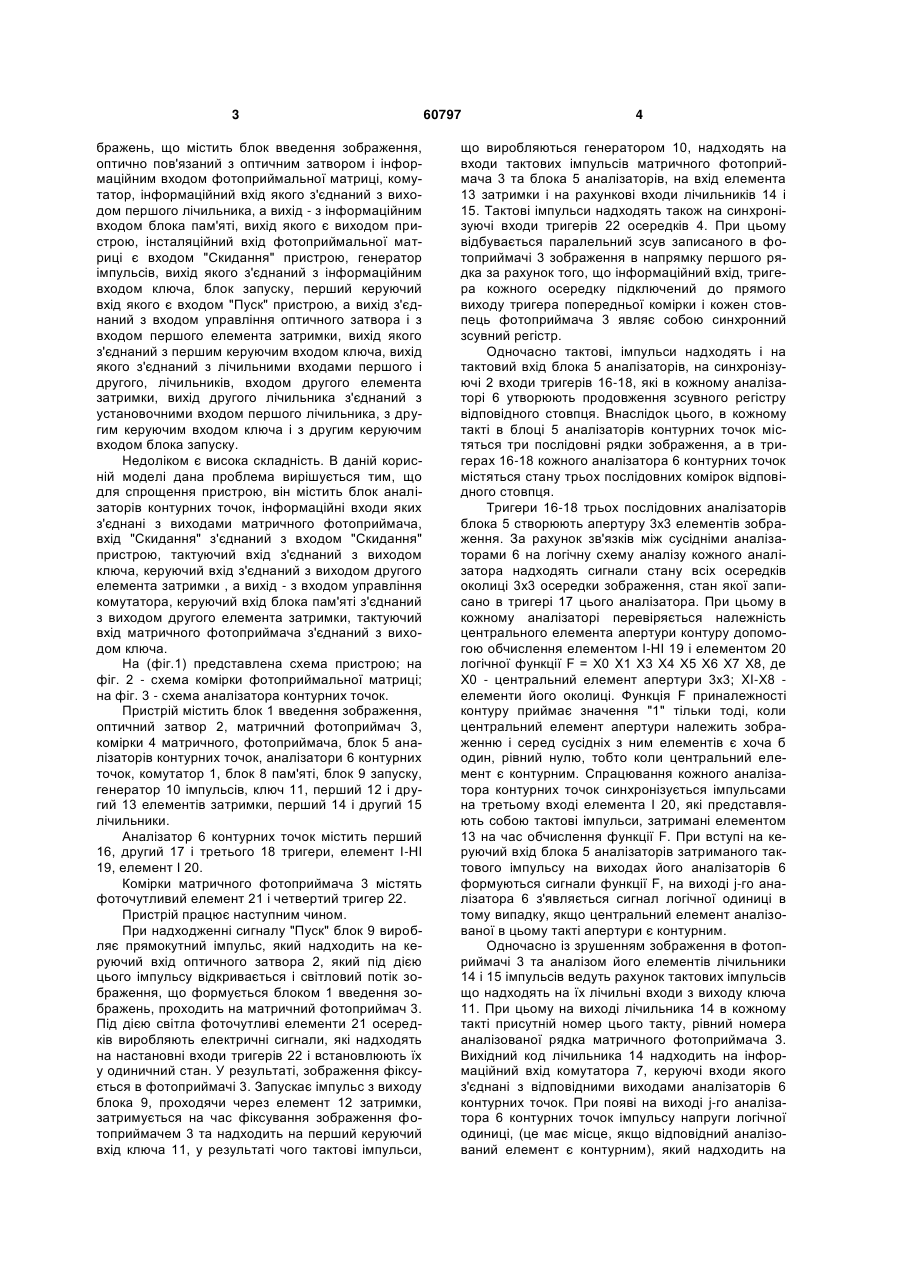

1. Пристрій для зчитування зображення, що містить блок введення зображення, оптично зв'язаний з оптичним затвором і інформаційним входом фотоприймальної матриці, комутатор, інформаційний вхід якого з'єднаний з виходом першого лічильника, а вихід - з інформаційним входом блока пам'яті, вихід якого є виходом пристрою, інсталяційний вхід фотоприймальної матриці є входом "Скидання" пристрою, генератор імпульсів, вихід якого з'єднаний з інформаційним входом ключа, блок запуску, перший керуючий вхід якого є входом "Пуск" пристрою, а вихід з'єднаний з входом управління оптичного затвора і з входом першого елемента затримки, вихід якого з'єднаний з першим керуючим входом ключа, вихід якого з'єднаний з лічильними входами першого і другого лічильників, входом другого елемента затримки, вихід другого лічильника з'єднаний з установочним входом першого лічильника, з другим керуючим входом ключа і з другим керуючим входом блока запуску, який відрізняється тим, що для спрощення U 2 (11) 1 3 бражень, що містить блок введення зображення, оптично пов'язаний з оптичним затвором і інформаційним входом фотоприймальної матриці, комутатор, інформаційний вхід якого з'єднаний з виходом першого лічильника, а вихід - з інформаційним входом блока пам'яті, вихід якого є виходом пристрою, інсталяційний вхід фотоприймальної матриці є входом "Скидання" пристрою, генератор імпульсів, вихід якого з'єднаний з інформаційним входом ключа, блок запуску, перший керуючий вхід якого є входом "Пуск" пристрою, а вихід з'єднаний з входом управління оптичного затвора і з входом першого елемента затримки, вихід якого з'єднаний з першим керуючим входом ключа, вихід якого з'єднаний з лічильними входами першого і другого, лічильників, входом другого елемента затримки, вихід другого лічильника з'єднаний з установочними входом першого лічильника, з другим керуючим входом ключа і з другим керуючим входом блока запуску. Недоліком є висока складність. В даній корисній моделі дана проблема вирішується тим, що для спрощення пристрою, він містить блок аналізаторів контурних точок, інформаційні входи яких з'єднані з виходами матричного фотоприймача, вхід "Скидання" з'єднаний з входом "Скидання" пристрою, тактуючий вхід з'єднаний з виходом ключа, керуючий вхід з'єднаний з виходом другого елемента затримки , а вихід - з входом управління комутатора, керуючий вхід блока пам'яті з'єднаний з виходом другого елемента затримки, тактуючий вхід матричного фотоприймача з'єднаний з виходом ключа. На (фіг.1) представлена схема пристрою; на фіг. 2 - схема комірки фотоприймальної матриці; на фіг. 3 - схема аналізатора контурних точок. Пристрій містить блок 1 введення зображення, оптичний затвор 2, матричний фотоприймач 3, комірки 4 матричного, фотоприймача, блок 5 аналізаторів контурних точок, аналізатори 6 контурних точок, комутатор 1, блок 8 пам'яті, блок 9 запуску, генератор 10 імпульсів, ключ 11, перший 12 і другий 13 елементів затримки, перший 14 і другий 15 лічильники. Аналізатор 6 контурних точок містить перший 16, другий 17 і третього 18 тригери, елемент І-НІ 19, елемент І 20. Комірки матричного фотоприймача 3 містять фоточутливий елемент 21 і четвертий тригер 22. Пристрій працює наступним чином. При надходженні сигналу "Пуск" блок 9 виробляє прямокутний імпульс, який надходить на керуючий вхід оптичного затвора 2, який під дією цього імпульсу відкривається і світловий потік зображення, що формується блоком 1 введення зображень, проходить на матричний фотоприймач 3. Під дією світла фоточутливі елементи 21 осередків виробляють електричні сигнали, які надходять на настановні входи тригерів 22 і встановлюють їх у одиничний стан. У результаті, зображення фіксується в фотоприймачі 3. Запускає імпульс з виходу блока 9, проходячи через елемент 12 затримки, затримується на час фіксування зображення фотоприймачем 3 та надходить на перший керуючий вхід ключа 11, у результаті чого тактові імпульси, 60797 4 що виробляються генератором 10, надходять на входи тактових імпульсів матричного фотоприймача 3 та блока 5 аналізаторів, на вхід елемента 13 затримки і на рахункові входи лічильників 14 і 15. Тактові імпульси надходять також на синхронізуючі входи тригерів 22 осередків 4. При цьому відбувається паралельний зсув записаного в фотоприймачі 3 зображення в напрямку першого рядка за рахунок того, що інформаційний вхід, тригера кожного осередку підключений до прямого виходу тригера попередньої комірки і кожен стовпець фотоприймача 3 являє собою синхронний зсувний регістр. Одночасно тактові, імпульси надходять і на тактовий вхід блока 5 аналізаторів, на синхронізуючі 2 входи тригерів 16-18, які в кожному аналізаторі 6 утворюють продовження зсувного регістру відповідного стовпця. Внаслідок цього, в кожному такті в блоці 5 аналізаторів контурних точок містяться три послідовні рядки зображення, а в тригерах 16-18 кожного аналізатора 6 контурних точок містяться стану трьох послідовних комірок відповідного стовпця. Тригери 16-18 трьох послідовних аналізаторів блока 5 створюють апертуру 3x3 елементів зображення. За рахунок зв'язків між сусідніми аналізаторами 6 на логічну схему аналізу кожного аналізатора надходять сигнали стану всіх осередків околиці 3x3 осередки зображення, стан якої записано в тригері 17 цього аналізатора. При цьому в кожному аналізаторі перевіряється належність центрального елемента апертури контуру допомогою обчислення елементом І-НІ 19 і елементом 20 логічної функції F = Х0 X1 Х3 Х4 Х5 Х6 Х7 Х8, де Х0 - центральний елемент апертури 3x3; XI-Х8 елементи його околиці. Функція F приналежності контуру приймає значення "1" тільки тоді, коли центральний елемент апертури належить зображенню і серед сусідніх з ним елементів є хоча б один, рівний нулю, тобто коли центральний елемент є контурним. Спрацювання кожного аналізатора контурних точок синхронізується імпульсами на третьому вході елемента І 20, які представляють собою тактові імпульси, затримані елементом 13 на час обчислення функції F. При вступі на керуючий вхід блока 5 аналізаторів затриманого тактового імпульсу на виходах його аналізаторів 6 формуються сигнали функції F, на виході j-гo аналізатора 6 з'являється сигнал логічної одиниці в тому випадку, якщо центральний елемент аналізованої в цьому такті апертури є контурним. Одночасно із зрушенням зображення в фотоприймачі 3 та аналізом його елементів лічильники 14 і 15 імпульсів ведуть рахунок тактових імпульсів що надходять на їх лічильні входи з виходу ключа 11. При цьому на виході лічильника 14 в кожному такті присутній номер цього такту, рівний номера аналізованої рядка матричного фотоприймача 3. Вихідний код лічильника 14 надходить на інформаційний вхід комутатора 7, керуючі входи якого з'єднані з відповідними виходами аналізаторів 6 контурних точок. При появі на виході j-го аналізатора 6 контурних точок імпульсу напруги логічної одиниці, (це має місце, якщо відповідний аналізований елемент є контурним), який надходить на 5 60797 відповідний керуючий вхід комутатора 7, j-й вихід комутатора з'єднується з його інформаційним входом, в результаті чого на j-му виході комутатора з'являється номер аналізованої рядка, що містить контурний елементі 3 j-гo виходу комутатора код номера аналізованої рядка надходить на відповідний інформаційний вхід блока 8 пам'яті і записується в ньому по задньому фронту затриманого тактового імпульсу, що надходить з елемента 13 затримки на керуючий вхід блока 8 пам'яті. Останній має секційне будова і містить по одній секції на кожен стовпець фотоприймача 3, так що контурні елементи, що містяться в деякому стовпці, фіксуються у відповідній секції. Таким чином, в процесі паралельнопослідовного зчитування зображення в блоці 8 пам'яті записується масив координат контурних точок зображення, причому координата X (номер стовпця) є номером секції, в якій зафіксована точка, а координата Y (номер рядка) - числом, записаним у відповідній клітинці секції блока пам'яті. Комп’ютерна верстка Д. Шеверун 6 Цикл зчитування зображення формується лічильником 15 імпульсів, який веде рахунок тактових імпульсів в процесі зчитування. Під час процесу зчитування на виході лічильника 15 присутня нульова напруга, а при надходженні тактового імпульсу, відповідного аналізу останнього рядкаматриці, на його виході з'являється напруга логічної одиниці, яке надходить на другий керуючий вхід ключа 11, внаслідок чого ключ 11 закривається і припиняється проходження тактових імпульсів, зупиняючи тим самим процес зчитування. Сигнал з виходу лічильника 15 надходить також на установочний вхід лічильника 14 і встановлює його в початковий стан, а також на другий керуючий вхід блока 9 запуску і готує його до наступного циклу. Якщо матричний фотоприймач 3 містить М рядків, коефіцієнт перерахунку лічильника 15 дорівнює М 1, тому що потрібно один додатковий такт на аналіз фіктивної нульової рядка на самому початку циклу зчитування. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
