Пристрій для кріплення монорейки до шахтного аркового кріплення

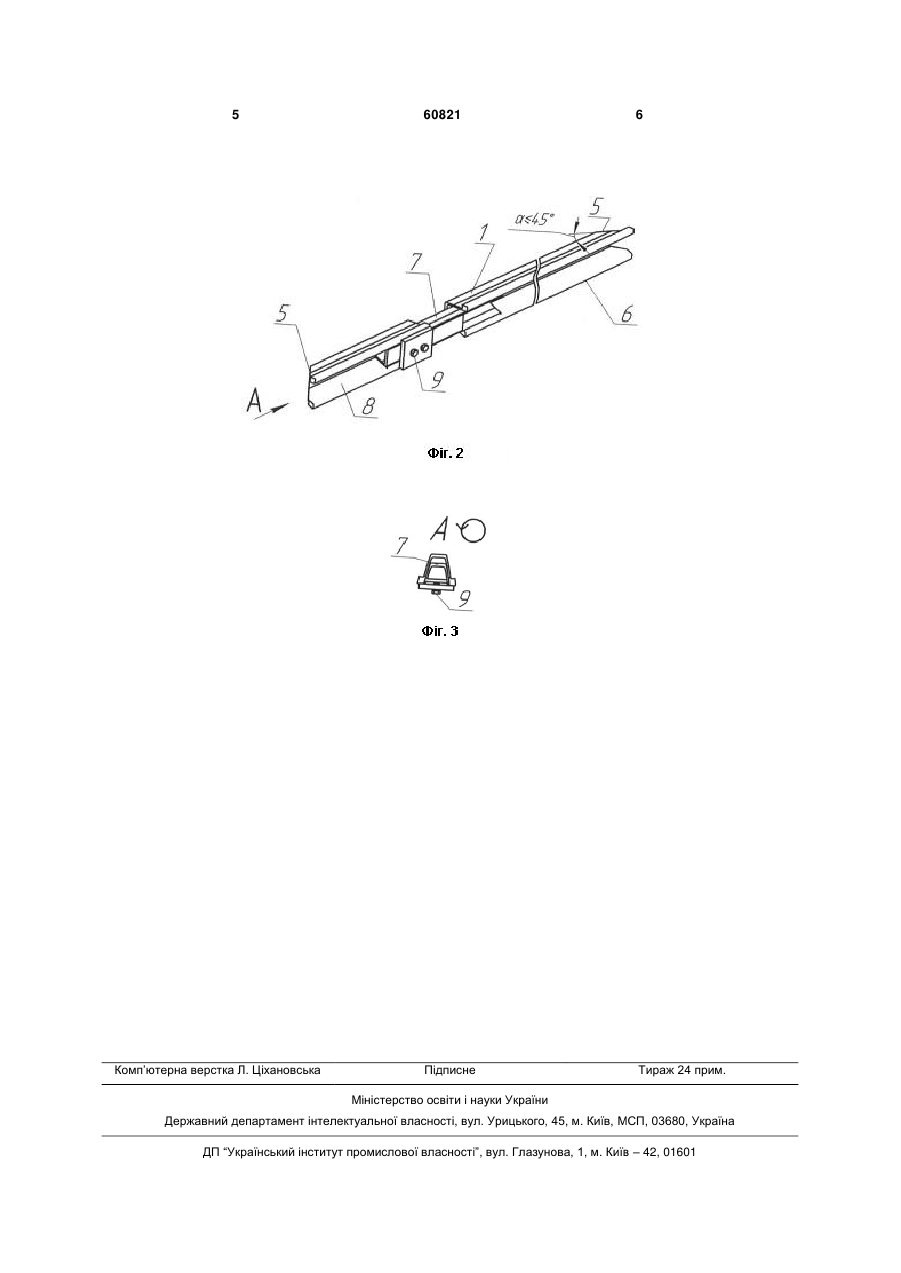

1. Пристрій для кріплення монорейки до шахтного аркового кріплення, що включає регульовану за висотою підвіску з захватом для прикріплення 3 ня монтажних робіт під час кріплення (підвішування) монорейки для шахтних підвісних механізмів. Рішення поставленої задачі досягається за рахунок пристрою, виконаного у вигляді складеної балки з жолобчастого профілю шахтного кріплення з подовжніми зрізами під кутом не більше 45° по обидва боки її і встановленої на сполучних планках хомутів аркового кріплення, при цьому забезпечення необхідної довжини балки у разі установки її на планки хомутів виконується за рахунок телескопічного з'єднання її рухливих кінців, що фіксуються від осьового переміщення гвинтовими фіксаторами. Пошук по наявних джерелах науково-технічної інформації показав, що сукупність істотних ознак технічного рішення, що заявляється, невідома. Таким чином, у відомих пристроїв кріплення (підвіску) монорейки до шахтного кріплення роблять, як правило, за допомогою прикріплення пристрою за профіль верхняка аркового кріплення з механічним руйнуванням при цьому затяжки покрівлі, що приводить до значних ускладнень цього процесу і додаткової витрати робочого часу на монтажні роботи в цілому. У запропонованому ж пристрою не потрібні додаткові витрати робочого часу на руйнування (довбання) затяжки покрівлі за рахунок використання запропонованого пристрою виконаного у вигляді телескопічної балки з того ж жолобчастого профілю з опорою її під час установки на планки сполучних хомутів кріплення. Корисна модель, що заявляється, представлена графічними матеріалами, де на фігурі 1 - схематично зображена підвіска монорейки; на фігурі 2 - зображена складена балка; 60821 4 на фігурі 3 - вид за стрілкою А, що на фігурі 2. Пристрій складається зі складеної (телескопічної) балки 1, виконаної з жолобчастого профілю шахтного кріплення з регульованої за висотою підвіскою 2 для монорейки 3. Для можливості установки балки 1 на опорні планки 4 сполучних хомутів шахтного кріплення та фіксації її відносно його по обидва боки балки виконані зрізи 5 під кутом до подовжньої осі балки не більше 45°. Один кінець балки 6 нерухомо з'єднаний з напрямною 7 телескопічного пристрою, інший 8 рухливий щодо напрямної 7, він фіксується фіксаторами 9 під час установки балки 1 на необхідну довжину між планками 4 хомутів аркового кріплення. Використання пристрою виконується у такий спосіб. Для установки балки 1 на планки хомутів 4 аркового кріплення спочатку переміщують кінці її 6 і 8 до встановлення необхідної довжини, потім зріз 5 одного з кінців балки встановлюють на планку 4 і заводять до упора в бічну поверхню ніжки аркового кріплення 10, інший кінець балки висувають і установлюють також на планку 4 до упора в бічну поверхню іншої ніжки аркової кріпи 10 і фіксують від переміщення гвинтовими фіксаторами 9, після чого підвішується монорейка. Від подовжнього переміщення щодо осі виробки балка фіксується внутрішніми стінками її в області зрізу і поверхнею ніжок 10 аркового кріплення. Таким чином, запропонована корисна модель, під час установки монорейки, виключає операцію по руйнуванні затяжки покрівлі в місці заведення підвіски, це дозволить максимально скоротити трудомісткість і час монтажних робіт. 5 Комп’ютерна верстка Л. Ціхановська 60821 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
