Механічний яс

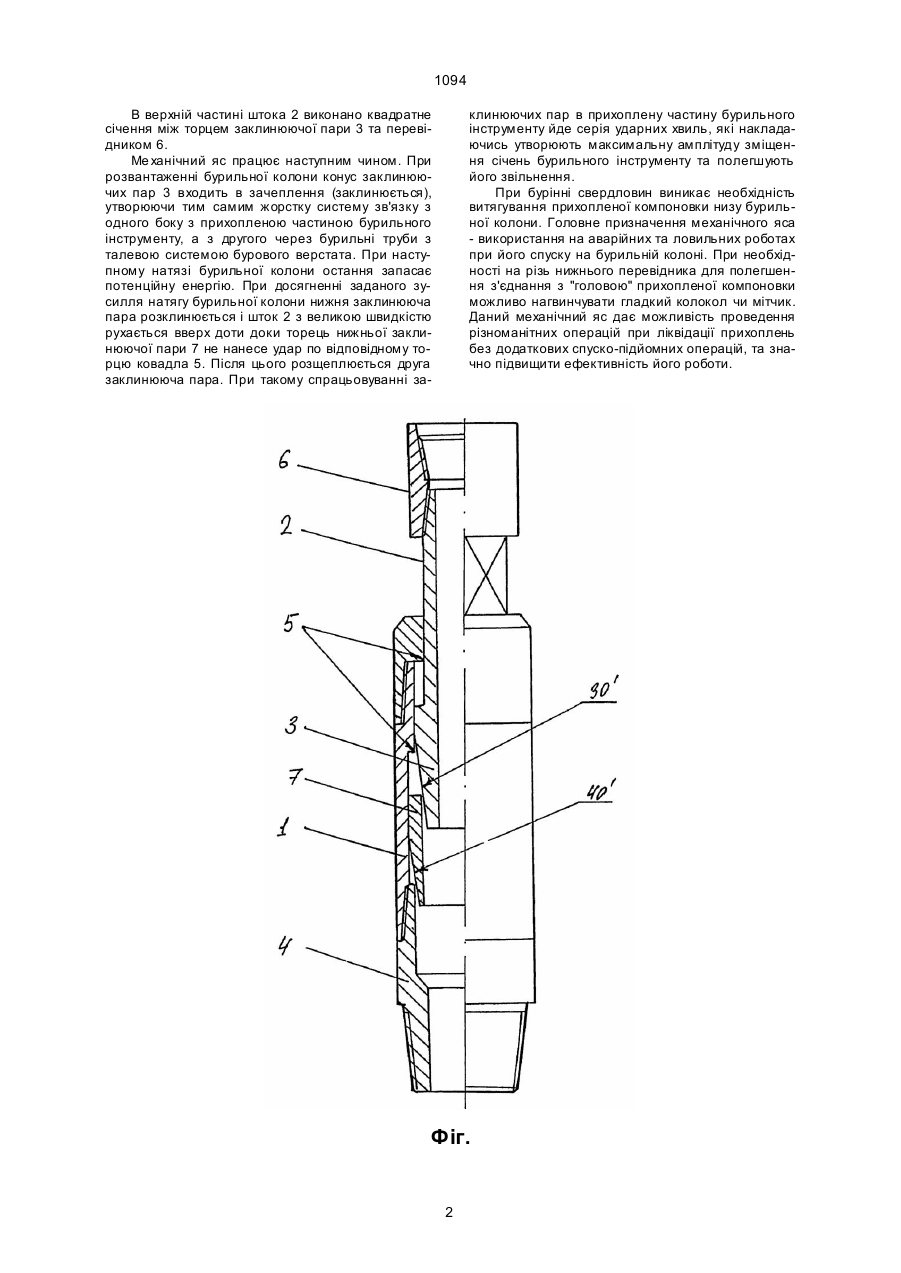

Механічний яс, що містить корпус, всередині якого встановлено шток та ковадло, шток складений з двох частин, утворюючих додаткові заклинювальні пари, і корпус містить таку ж кількість ковадл, кути заклинювання пар виконані зростаючими в напрямку, протилежному прикладеному зусиллю, який відрізняється тим, що кути заклинювання складають відповідно 30' та 40', а шток в верхній частині має квадратний переріз. (19) (21) 2001032012 (22) 27.03.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Розновець Володимир Степанович, Нагієв Алі Гіясович, Фільов Віктор Миколайович, Алейнік Сергій Анатолійович (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ" УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРИРОДНИХ ГАЗІВ (ФІЛІЯ), U A 1094 В верхній частині штока 2 виконано квадратне січення між торцем заклинюючої пари 3 та перевідником 6. Ме ханічний яс працює наступним чином. При розвантаженні бурильної колони конус заклинюючих пар 3 входить в зачеплення (заклинюється), утворюючи тим самим жорстку систему зв'язку з одного боку з прихопленою частиною бурильного інструменту, а з другого через бурильні труби з талевою системою бурового верстата. При наступному натязі бурильної колони остання запасає потенційну енергію. При досягненні заданого зусилля натягу бурильної колони нижня заклинююча пара розклинюється і шток 2 з великою швидкістю рухається вверх доти доки торець нижньої заклинюючої пари 7 не нанесе удар по відповідному торцю ковадла 5. Після цього розщеплюється друга заклинююча пара. При такому спрацьовуванні за клинюючих пар в прихоплену частину бурильного інструменту йде серія ударних хвиль, які накладаючись утворюють максимальну амплітуду зміщення січень бурильного інструменту та полегшують його звільнення. При бурінні свердловин виникає необхідність витягування прихопленої компоновки низу бурильної колони. Головне призначення механічного яса - використання на аварійних та ловильних роботах при його спуску на бурильній колоні. При необхідності на різь нижнього перевідника для полегшення з'єднання з "головою" прихопленої компоновки можливо нагвинчувати гладкий колокол чи мітчик. Даний механічний яс дає можливість проведення різноманітних операцій при ліквідації прихоплень без додаткових спуско-підйомних операцій, та значно підвищити ефективність його роботи. Фіг. 2 1094 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
