Вітродвигун

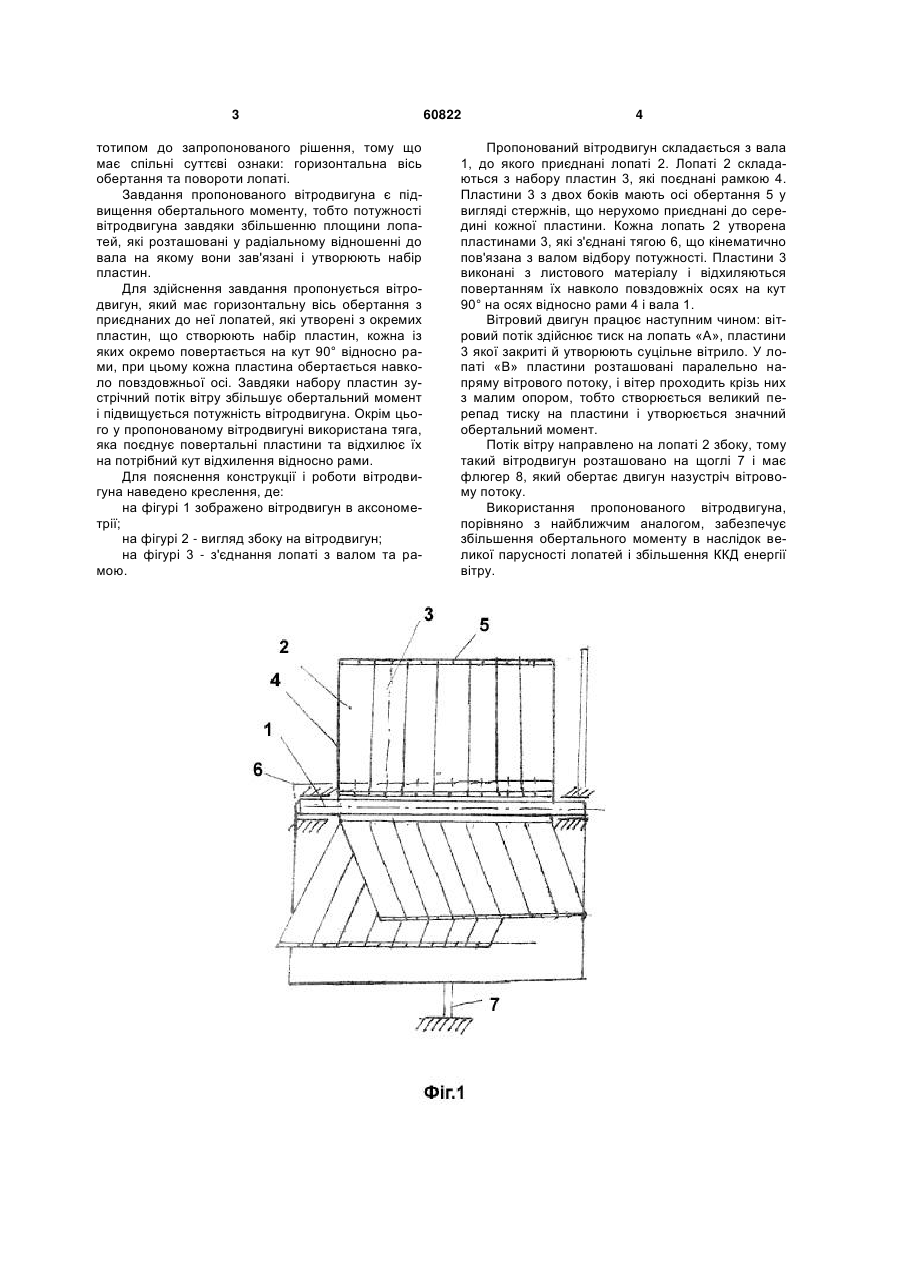

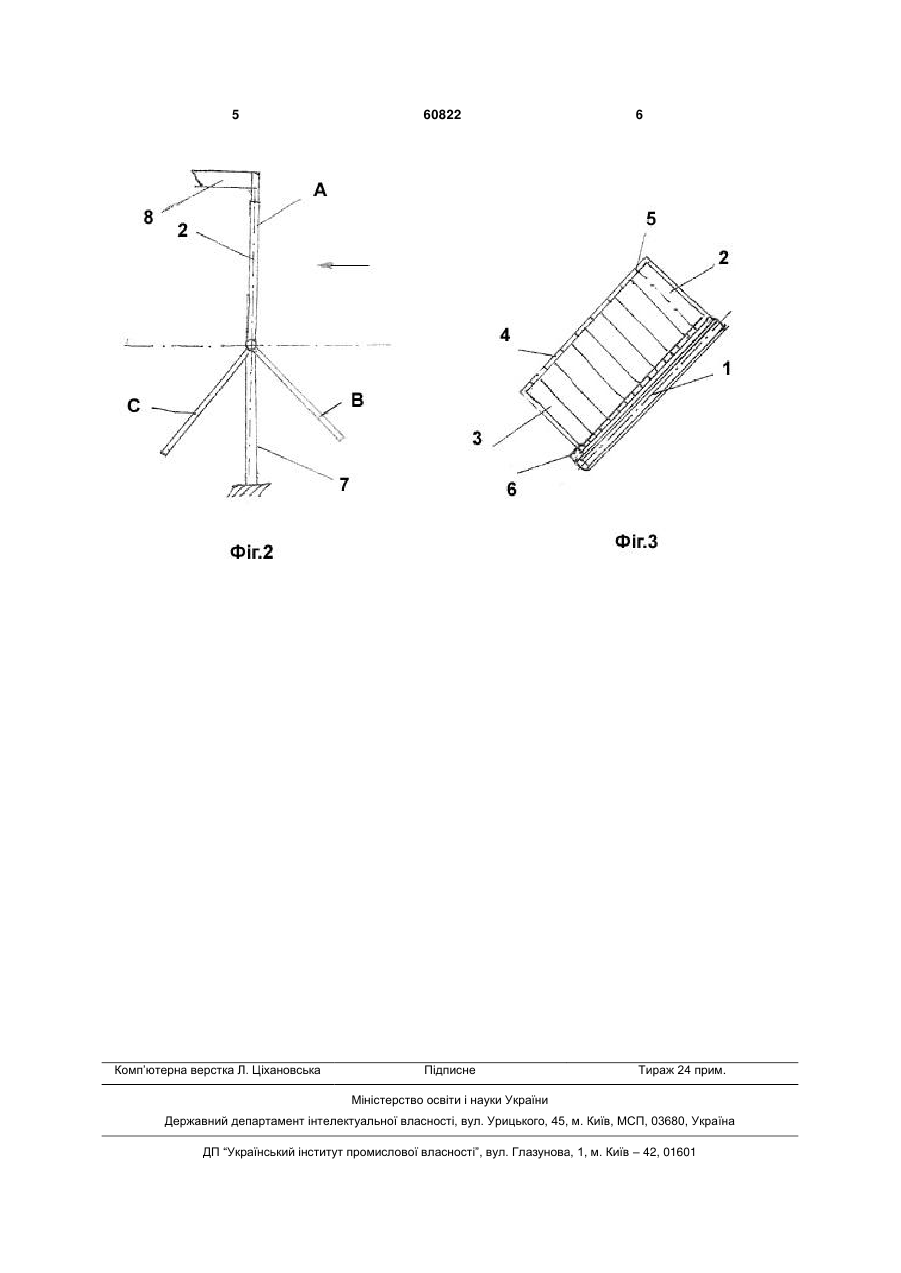

Вітродвигун, що містить лопаті, розташовані на горизонтальному валу, який відрізняється тим, що лопаті виконані у вигляді набору з'єднаних з валом пластин, які повертаються навколо повздовжніх осей симетрії в один бік на кут 90° завдяки тязі, яка поєднує пластини з валом обертання. (19) (21) u201015681 (22) 24.12.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ТЮХТІЙ СЕРГІЙ ВОЛОДИМИРОВИЧ, АЛІФІРЕНКО ДМИТРО ГЕННАДІЙОВИЧ (73) АЛІФІРЕНКО ДМИТРО ГЕННАДІЙОВИЧ, ТЮХТІЙ СЕРГІЙ ВОЛОДИМИРОВИЧ 3 тотипом до запропонованого рішення, тому що має спільні суттєві ознаки: горизонтальна вісь обертання та повороти лопаті. Завдання пропонованого вітродвигуна є підвищення обертального моменту, тобто потужності вітродвигуна завдяки збільшенню площини лопатей, які розташовані у радіальному відношенні до вала на якому вони зав'язані і утворюють набір пластин. Для здійснення завдання пропонується вітродвигун, який має горизонтальну вісь обертання з приєднаних до неї лопатей, які утворені з окремих пластин, що створюють набір пластин, кожна із яких окремо повертається на кут 90° відносно рами, при цьому кожна пластина обертається навколо повздовжньої осі. Завдяки набору пластин зустрічний потік вітру збільшує обертальний момент і підвищується потужність вітродвигуна. Окрім цього у пропонованому вітродвигуні використана тяга, яка поєднує повертальні пластини та відхилює їх на потрібний кут відхилення відносно рами. Для пояснення конструкції і роботи вітродвигуна наведено креслення, де: на фігурі 1 зображено вітродвигун в аксонометрії; на фігурі 2 - вигляд збоку на вітродвигун; на фігурі 3 - з'єднання лопаті з валом та рамою. 60822 4 Пропонований вітродвигун складається з вала 1, до якого приєднані лопаті 2. Лопаті 2 складаються з набору пластин 3, які поєднані рамкою 4. Пластини 3 з двох боків мають осі обертання 5 у вигляді стержнів, що нерухомо приєднані до середині кожної пластини. Кожна лопать 2 утворена пластинами 3, які з'єднані тягою 6, що кінематично пов'язана з валом відбору потужності. Пластини 3 виконані з листового матеріалу і відхиляються повертанням їх навколо повздовжніх осях на кут 90° на осях відносно рами 4 і вала 1. Вітровий двигун працює наступним чином: вітровий потік здійснює тиск на лопать «А», пластини 3 якої закриті й утворюють суцільне вітрило. У лопаті «В» пластини розташовані паралельно напряму вітрового потоку, і вітер проходить крізь них з малим опором, тобто створюється великий перепад тиску на пластини і утворюється значний обертальний момент. Потік вітру направлено на лопаті 2 збоку, тому такий вітродвигун розташовано на щоглі 7 і має флюгер 8, який обертає двигун назустріч вітровому потоку. Використання пропонованого вітродвигуна, порівняно з найближчим аналогом, забезпечує збільшення обертального моменту в наслідок великої парусності лопатей і збільшення ККД енергії вітру. 5 Комп’ютерна верстка Л. Ціхановська 60822 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
