Пристрій для вдавлювання паль або інших подібних будівельних елементів

Номер патенту: 60878

Опубліковано: 15.05.2006

Автори: Сидора Анатолій Миколайович, Срібний Віталій Олексійович

Завантажити PDF файл.

Формула / Реферат

Энергетическая установка состоит из идентичных энергетических блоков  с несколькими энергетическими идентичными ступенями, которые снабжены: станинами 2, корпусами 3, нижними 5 и верхними 6 перегородками с отверстиями, гнездами для подшипников, ребрами жесткости, турбинами на осях 7, газовыми камерами 19, крышками 20 газовых камер с осями на подшипниках, сборными шкивами 23, приводными ремнями 24, жидкообразным рабочим телом 10, обратными клапанами 15, 16, 17, уровнемерами 12, сборными наружными 58  и внутренними нижними 55, средними 59, 56, и верхними 60, 57 стяжными кольцами, электрогенераторами 62 со шкивами 64, трубопроводами 26 и 26-А отвода-подвода газообразного рабочего тела, байпасами, манометрами 28, 38, 44, 53, 76, 77, вентилями 39-43 и 49-51, воздуходувками, счетчиками 52, а также баллоном 30 со сжатым воздухом, аккумуляторной батареей 34, идентичными  куполообразными газосборниками 65.

Текст

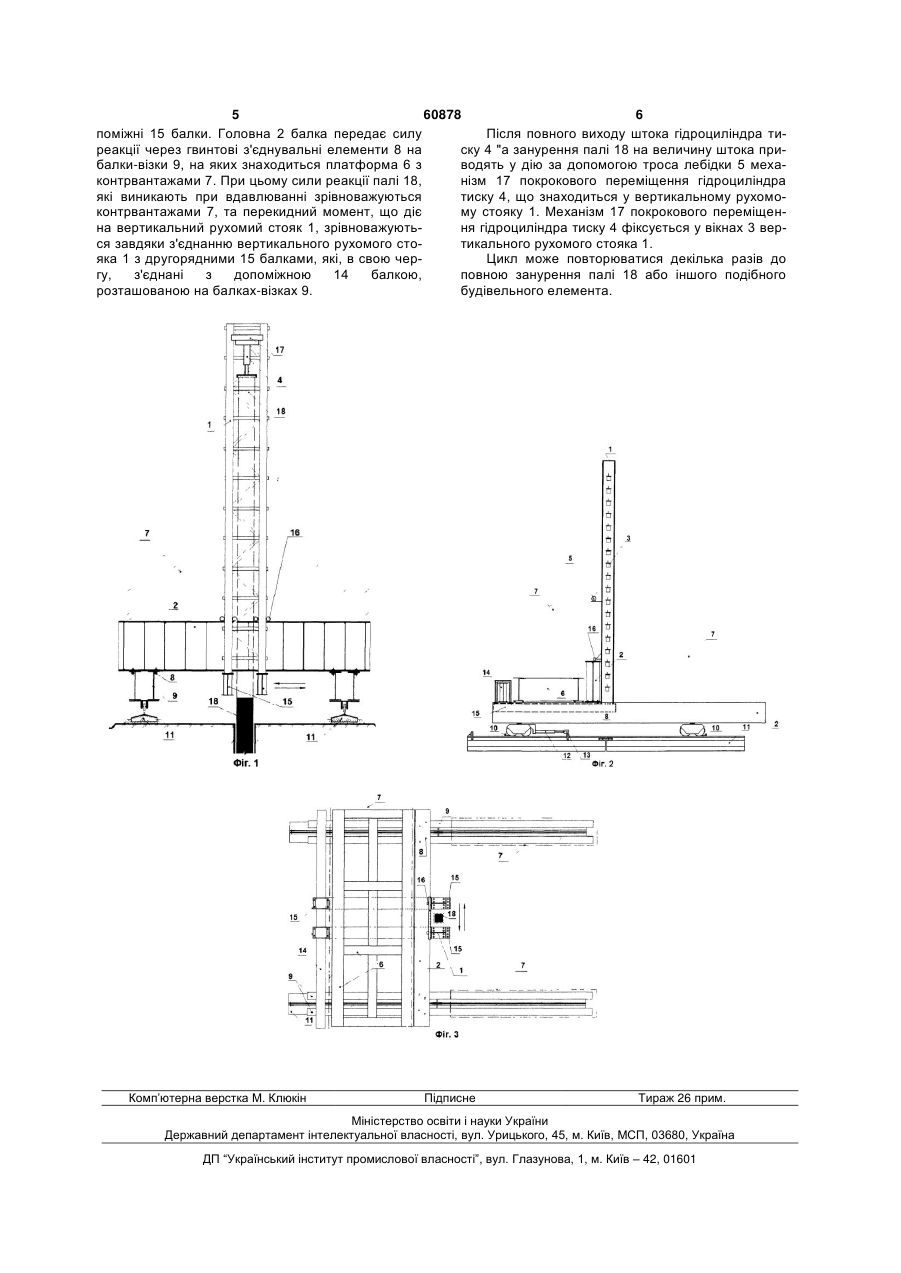

1. Пристрій для вдавлювання паль або інших подібних будівельних елементів, що включає механізм вдавлювання, виконаний у вигляді гідроциліндра тиску, балкову конструкцію, контрвантажі для гасіння сили реакції, який відрізняється тим, що він містить вертикальний рухомий стояк, прикріплений до головної балки з механізмом переміщення по ній, у вертикальному рухомому стояку C2 2 (19) 1 3 60878 4 вність праці через те, що конструкція не дозволяє ловною балкою; одночасно поставити багато паль, а треба ставити Пристрій містить вертикальний рухомий стояк їх по одній. 1, прикріплений до головної 2 балки з можливістю В основу винаходу поставлено задачу ствопереміщення по ній. У вертикальному рухомому рення пристрою вдавлювання паль або інших постояку 1 виконано вікна З, гідроциліндр тиску 4, дібних будівельних елементів, який би мав безпевстановлений всередині вертикального рухомого чну, простішу, збалансовану, менш металомістку стояка 1 з можливістю покрокового переміщення у конструкцію та при використанні якого підвищилапоперечній площині вздовж вертикального рухося би продуктивність праці, спростився би процес мого стояка 1. Як механізм підйому/опускання гідстворення фундаментів з паль. роциліндра тиску разом з механізмом покрокового Поставлену задачу вирішують тим, що припереміщення може бути використана, наприклад, стрій дж вдавлювання паль або інших будівельних лебідка 5. елементів, який включає механізм вдавлювання, Головну 2 балку з платформою 6 для контрвавиконаний у вигляді гідроциліндра тиску, балкову нтажів 7 жорстко змонтовано за допомогою з'єднуконструкцію, контрвантажі для гасіння сили реаквальних гвинтових елементів 8 на балках-візках 9, ції, згідно з винаходом, містить вертикальний руякі зафіксовано рейковими башмаками 10 на підкхомий стояк, прикріплений до головної балки з рановій рейковій колії 11. механізмом переміщення по ній, у вертикальному Пристрій виконано з можливістю переміщення рухомому стояку виконано вікна для фіксації гідпо підкрановій рейковій колії 11 за допомогою гідроциліндра тиску, встановленого всередині вертироциліндра руху 12 з використанням захоплювачів кального рухомого стояка з механізмом його під13. йому/опускання і виконаного з можливістю Пристрій містить допоміжну 14 балку для запокрокового переміщення вздовж вертикального побіпшня перекидання вертикального рухомого рухомого стояка разом з механізмом покрокового стояка 1, а також другорядні 15 балки, до яких запереміщення, головну балку з платформою для кріплено вертикальний рухомий стояк 1. контрвантажів жорстко змонтовано за допомогою Пристрій містить механізм 16 переміщення вез'єднувальних гвинтових елементів на балкахртикального рухомого стояка 1 і механізм 17 поквізках, причому пристрій виконано з можливістю рокового переміщення, жорстко з'єднаний з гідропереміщення по підкрановій рейковій колії за доциліндром тиску 4. помогою гідроциліндра руху з використанням заСпосіб вдавлювання паль або інших подібних хоплювачів. будівельних елементів здійснюють наступним чиЯк механізм підйому/опускання гідроциліндра ном. тиску з механізмом покрокового переміщення виНа підготованій основі майданчика укладають користано лебідку. шляхові плити. На плити укладають під нівелір Пристрій містить допоміжну балку для запобіпідкранову рейкову колію 11, на яку встановлюють гання перекидання вертикального рухомого стоядві балки-візки 9 з їх фіксацією рейковими башмака. ками 10. На балки-візки 9 жорстко монтують за Пристрій містить другорядні балки, до яких задопомогою з'єднувальних гвинтових елементів 8 кріплено вертикальний рухомий стояк. головну 2 балку з платформами 6 для контрванКонструкція пристрою, що заявляється, значно тажів 7. дешевша та простіша аналогів та менш металоміПотім монтують вертикальний рухомий стояк 1 стка. Вона дозволяє спростити процес створення на головну 2 балку з механізмом 16 переміщення фундаментів із паль, скоротити терміни роботи, вертикального рухомого стояка 1 вздовж неї. витрати праці та палива, тому що немає необхідЛебідкою 5 (за допомогою троса) піднімають ності у монтажі великогабаритних просторових гідроциліндр тиску 4 разом з механізмом 17 покроконструкцій, підвищити продуктивність праці, підкового переміщення у верхнє положення. вищити ступень безпеки робіт через зниження Після цього бурять свердловину та встановцентру ваги пристрою. люють палю 18. Пристрій за допомогою гідроциліРозміщення контрвантажів на платформі, опендра руху 12 здійснює наїзд на палю 18так, щоб ртої на балки-візки знижує вагу цієї опори та, як вона стала під гідроциліндр тиску 4. Потім встанонаслідок, динамічні навантаження на гідроциліндр влюють рейкові башмаки 10. тиску при його переміщеннях уздовж опори вертиГідроциліндр тиску 4 за допомогою шлангів (не кального рухомого стояка, а також витрати енергії показано) з'єднують з маслостанцією (не показана ці переміщення. но). Після цього включають маслостанцію, і шток Відкритість стояка з одного його боку створює гідроциліндра тиску 4 опускають на палю 18 та новий принцип забезпечення контакту гідроцилінпочинають тиснути. дра тиску та палі шляхом пропускання палі усереВ пристрою, який заявляється, контрвантажі 7 дину стояка, тобто шляхом наїзду вертикального розташовано на платформі 6, яка монтується на рухомого стояка на палю так, щоб вона стала усебалки-візки 9, а не на опори вертикального рухоредину вертикального рухомого стояка під гідромого стояка 1, що знижує вагу цієї опори та, як циліндром тиску. наслідок, динамічні навантаження на гідроциліндр Винахід пояснюється кресленнями. тиску 4 при його переміщеннях уздовж опори верНа Фіг.1 зображено пристрій для вдавлювання тикального рухомого стояка 1, а також витрати паль або інших будівельних конструкцій; енергії на ці переміщення. на Фіг.2 - вигляд пристрою збоку; Сила реакції палі 18 передається через вертина Фіг.3 - вигляд пристрою зверху з одною гокальний рухомий стояк 1 на головну 2 балку і до 5 60878 6 поміжні 15 балки. Головна 2 балка передає силу Після повного виходу штока гідроциліндра тиреакції через гвинтові з'єднувальні елементи 8 на ску 4 "а занурення палі 18 на величину штока прибалки-візки 9, на яких знаходиться платформа 6 з водять у дію за допомогою троса лебідки 5 мехаконтрвантажами 7. При цьому сили реакції палі 18, нізм 17 покрокового переміщення гідроциліндра які виникають при вдавлюванні зрівноважуються тиску 4, що знаходиться у вертикальному рухомоконтрвантажами 7, та перекидний момент, що діє му стояку 1. Механізм 17 покрокового переміщенна вертикальний рухомий стояк 1, зрівноважуютьня гідроциліндра тиску 4 фіксується у вікнах 3 верся завдяки з'єднанню вертикального рухомого стотикального рухомого стояка 1. яка 1 з другорядними 15 балками, які, в свою черЦикл може повторюватися декілька разів до гу, з'єднані з допоміжною 14 балкою, повною занурення палі 18 або іншого подібного розташованою на балках-візках 9. будівельного елемента. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for pile or other building structures driving-in and appliance for its implementation

Автори англійською

Sribnyi Vitalii Oleksiiovych, Sydora Anatolii Mykolaiovych

Назва патенту російською

Способ вдавливания свай или других строительных конструкций и устройство для его осуществления

Автори російською

Срибный Виталий Алексеевич, Сидора Анатолий Николаевич

МПК / Мітки

МПК: E02D 7/20

Мітки: інших, будівельних, вдавлювання, паль, елементів, пристрій, подібних
