Зрошувальна машина поверхневого поливу мілінського ю.м.

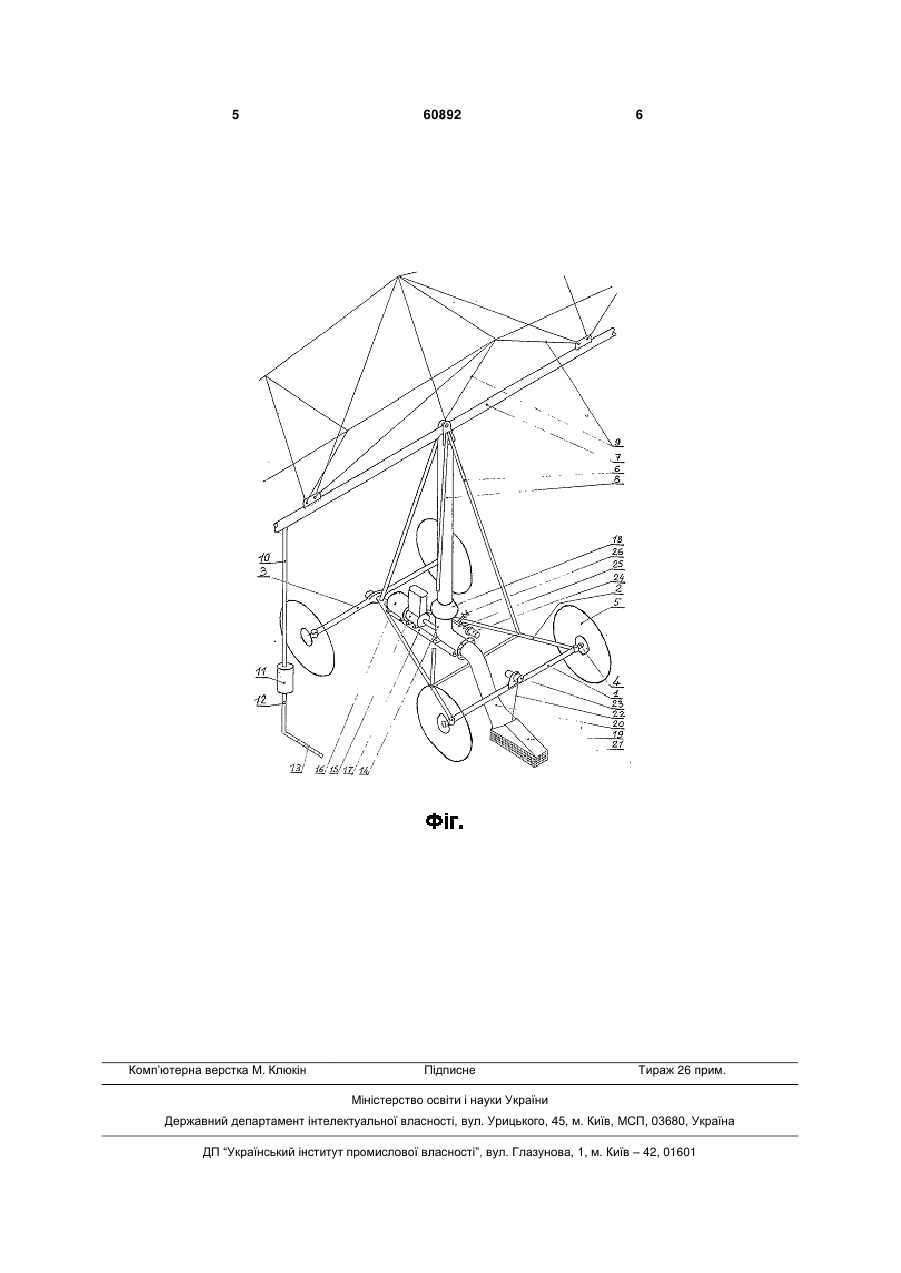

1. Зрошувальна машина поверхневого поливу, що має насосний агрегат, водорозподільний трубопровід, всмоктувальний трубопровід, з'єднаний з водоприймачем, шасі, стійку шасі і водови 3 60892 4 шасі; в робочому стані мотор-колеса розміщені по траєкторії руху машини на 90° вісі 4 мотор-коліс 5 різні боки тимчасового зрошувача; водовипуски повертаються на 90° і фіксуються в новому паравиконані з дозатора, аератора, гасника енергії полельному стані їх площин. Включаються мотортоку. колеса 5 для прямолінійного руху. При повороті На фіг. показана зрошувальна машина повермашини на місці на любий кут, вісі 4 мотор-коліс 5 хневого поливу Мінінського Ю.М. у аксометричній фіксують так, що площини протилежних моторпроекції. коліс були паралельні. Включаються мотор-колеса Зрошувальна машина поверхневого поливу всі в одному напрямку обертання. складається з шасі виконаного з балок з'єднаних При установці машини над тимчасовим зрокінцями у рівнобедрений трикутник, балка 1 - осшувачем на робочу позицію водоприймач 19 опуснова, балка 2 - бокові сторони, в куту при вершині кається лебідкою 23, тросом 22 під рівень води в шарнірно закріплена середньою частиною, паратимчасовому зрошувачу, відкривається кран 25, лельно основі, балка 3, на її кінцях та в кутах при вмикається вакуум-насос 24, порожнини осьового основі шарнірно закріплені вісі 4 електричних монасосу 14 та всмоктуючого трубопроводу 20 запотор-колес 5, які фіксуються в попарно паралельвнюються водою з тимчасового зрошувача, запусному стані площин мотор-колес 5. кається насос 14, виключається вакуум насос 24, На балках 2 закріплена стійка 6 виконана з закривається кран 25, насос всмоктує воду через стержнів, з'єднаних між собою верхніми частинафільтр 21, водоприймач 19, всмоктуючий трубопми, утворюючи шарнірний вузол кріплення з горировід 20, і нагнітає її через зворотній клапан 18, зонтальним водорозподільним трубопроводом 7. напірний трубопровід 8, водорозподільчий трубопДо водорозподільного трубопроводу 7 жорстко ровід 7, трубопроводи 10, дозатори 11, аератори закріплені вертикальний напірний трубопровід 8, 12, гасники енергії потоку 13 випускаючи и в полисистема стиснутих та розтягнутих прутів 9 утвовні борозни. При видачі поливної норми насос 14 рюючих жорстку ферму, та водовипуски виконані з вимикається, кран 26 відчиняється, повітря вхогнучкого трубопроводу 10, дозатора 11, аератора дить в насос, а вода виходить з насосу та всмок12, гасника енергії потоку 13. туючого трубопроводу в тимчасовий зрошувач, з Електронасосний агрегат складається з вісьорозподільчого трубопроводу вода виходить через вого насосу 14, двигуна 15 та електричного геневодовипуски в борозни. Водоприймач 19 піднімаратора 16, з'єднаних між собою балками 17. Напіється лебідкою 23, тросом 22, і, в порожньому старний патрубок насосу 14 з'єднаний з напірним ні, машина маневруючи рухається на нову позицію трубопроводом 8 через зворотній клапан 18, а або на черговий тимчасовий зрошувач і рухається всмоктуючий патрубок з водоприймачем 19 гнучнад ним в зворотному напрямку. ким всмоктуючим трубопроводом 20. Водоприймач Виконання шасі у вигляді балок з'єднаних кін19 обладнаний фільтром 21 та з'єднаний тросом цями у рівнобокий трикутник з шарнірним кріплен22 з електроприводною лебідкою 23, закріпленою ням його вершини до середини балки паралельно на балці 1. Напірний патрубок насосу з'єднаний з основі, та шарнірне кріплення на кінцях балки та в вакуум насосним агрегатом 24 краном 25 та з аткутах при основі вісей мотор-коліс, що фіксуються мосферою краном 26. в попарно паралельному стані площин мотор-коліс Водорозподільний трубопровід 7, напірний спрощує конструкцію, що підвищує її надійність та трубопровід 8, електронасос ний агрегат 14, 15,16, зменшує матеріалоємність. 17, утворюють жорстку систему, її центр тяжіння Виконання водорозподільного трубопроводу нижче центру шарнірного кріплення, тому водооднотрубним, жорстко закріпленим напірним трурозподільчий трубопровід завжди займає горизонбопроводом до електронасосного агрегату та шатальний стан. рнірне до стійки шасі зменшує гідравлічний опір Зрошувальна машина поверхневого поливу водорозподільного трубопроводу, спрощує конспрацює наступним чином. Запускається двигун 15 трукцію, що приводить до зменшення матеріалоєз електрогенератором 16, забезпечуючи машину мності, енергоємності, підвищує надійність машиелектричною енергією. Маневруючи машина рухани. ється до тимчасового зрошувача. Маневрування Розміщення мотор-коліс в робочому стані по машини виконується поворотом вісей 4 моторрізні боки тимчасового зрошувача ліквідує потребу коліс 5 та фіксуванням їх в попарно-паралельному у дорозі, що збільшує коефіцієнти земельного вистані площин мотор-коліс 5. При прямолінійному користання, скорочує всмоктуючий трубопровід, русі вісі мотор-коліс 5 фіксуються так, що площини що зменшує матеріалоємність та енергоємність. мотор-коліс паралельні напрямку руху, напрямок Виконання водовипусків з дозатора, аератора, обертання мотор-коліс по різні боки машини прогасника енергії потоку зменшує геодезичний та тилежний. При корегуванні напрямку руху одне з вільний напір машини, що приводить до зменшенмотор-коліс вимикається, тобто гальмує, машина ня енергоємності, підвищенню рівномірності полирухається по дузі кола з центром з того боку, з ву, економії води. якого здійснюється гальмування. При повороті 5 Комп’ютерна верстка М. Клюкін 60892 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
