Спосіб формування складу вибухових матеріалів
Номер патенту: 60918
Опубліковано: 25.06.2011
Автори: Носов Володимир Миколайович, Швидько Петро Васильович, Малоок Олексій Валерійович, Іщенко Костянтин Степанович, Федорович Микола Павлович
Формула / Реферат
Спосіб формування складу вибухових матеріалів, який включає спорудження майданчика, сховищ та обладнання, а навколо нього захисного валу трапецієвидної форми з сипкого матеріалу, який відрізняється тим, що у центрі майданчика бурять вертикальну свердловину, а навколо неї похилі свердловини діаметром dcвpд≤1000 мм на глибину h≤15 м, які формують на відстані між собою ℓ≤0,25 м, в свердловині встановлюють обсадні труби та розміщують в них ЗІ та ВМ у контейнерах, де: dcвpд - діаметр свердловини, мм; h - глибина свердловини, м; ℓ - відстань між свердловинами, м.
Текст

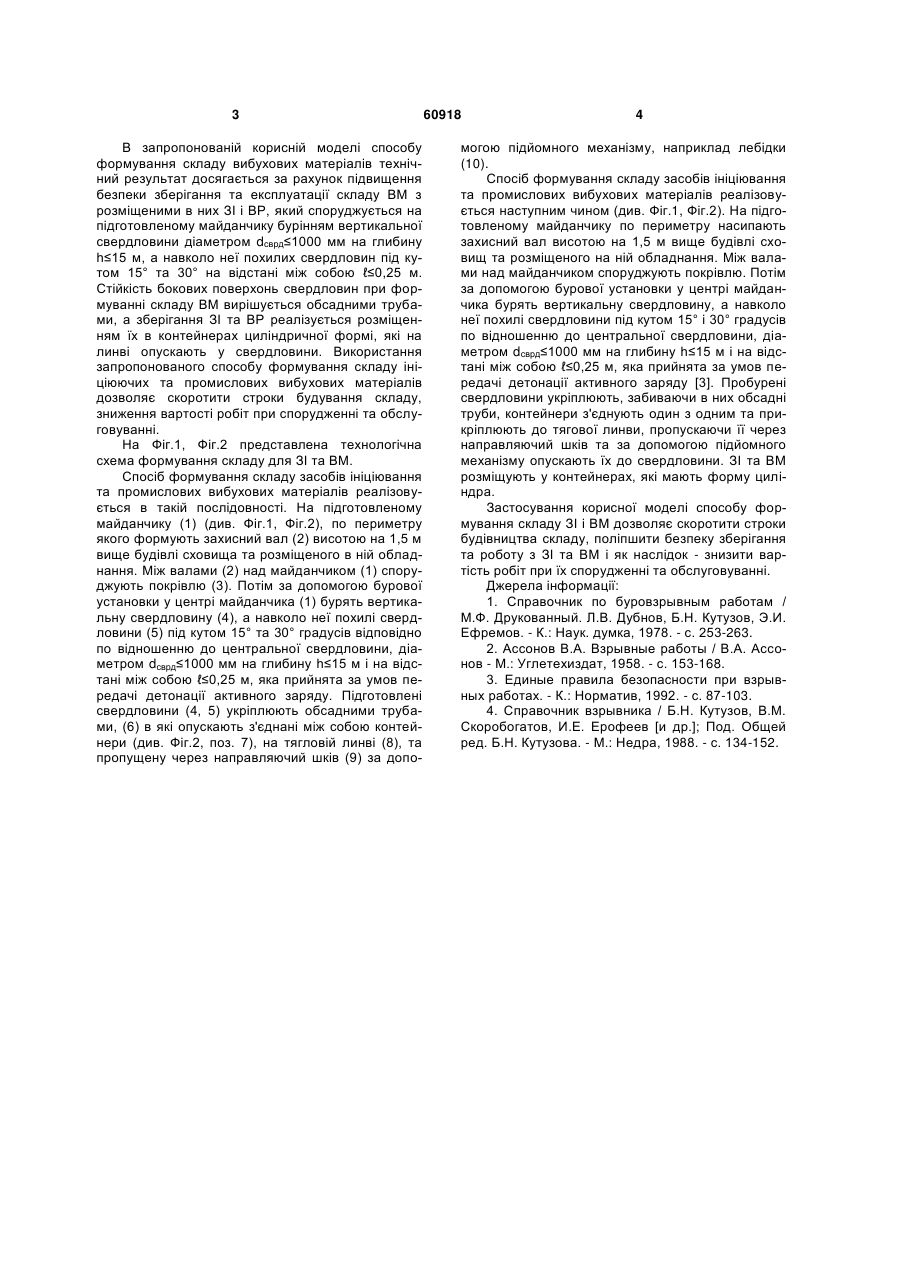

Спосіб формування складу вибухових матеріалів, який включає спорудження майданчика, схо 3 В запропонованій корисній моделі способу формування складу вибухових матеріалів технічний результат досягається за рахунок підвищення безпеки зберігання та експлуатації складу ВМ з розміщеними в них ЗІ і ВР, який споруджується на підготовленому майданчику бурінням вертикальної свердловини діаметром dcвpд≤1000 мм на глибину h≤15 м, а навколо неї похилих свердловин під кутом 15° та 30° на відстані між собою ℓ≤0,25 м. Стійкість бокових поверхонь свердловин при формуванні складу ВМ вирішується обсадними трубами, а зберігання ЗІ та ВР реалізується розміщенням їх в контейнерах циліндричної формі, які на линві опускають у свердловини. Використання запропонованого способу формування складу ініціюючих та промислових вибухових матеріалів дозволяє скоротити строки будування складу, зниження вартості робіт при спорудженні та обслуговуванні. На Фіг.1, Фіг.2 представлена технологічна схема формування складу для ЗІ та ВМ. Спосіб формування складу засобів ініціювання та промислових вибухових матеріалів реалізовується в такій послідовності. На підготовленому майданчику (1) (див. Фіг.1, Фіг.2), по периметру якого формують захисний вал (2) висотою на 1,5 м вище будівлі сховища та розміщеного в ній обладнання. Між валами (2) над майданчиком (1) споруджують покрівлю (3). Потім за допомогою бурової установки у центрі майданчика (1) бурять вертикальну свердловину (4), а навколо неї похилі свердловини (5) під кутом 15° та 30° градусів відповідно по відношенню до центральної свердловини, діаметром dсвpд≤1000 мм на глибину h≤15 м і на відстані між собою ℓ≤0,25 м, яка прийнята за умов передачі детонації активного заряду. Підготовлені свердловини (4, 5) укріплюють обсадними трубами, (6) в які опускають з'єднані між собою контейнери (див. Фіг.2, поз. 7), на тягловій линві (8), та пропущену через направляючий шків (9) за допо 60918 4 могою підйомного механізму, наприклад лебідки (10). Спосіб формування складу засобів ініціювання та промислових вибухових матеріалів реалізовується наступним чином (див. Фіг.1, Фіг.2). На підготовленому майданчику по периметру насипають захисний вал висотою на 1,5 м вище будівлі сховищ та розміщеного на ній обладнання. Між валами над майданчиком споруджують покрівлю. Потім за допомогою бурової установки у центрі майданчика бурять вертикальну свердловину, а навколо неї похилі свердловини під кутом 15° і 30° градусів по відношенню до центральної свердловини, діаметром dсврд≤1000 мм на глибину h≤15 м і на відстані між собою ℓ≤0,25 м, яка прийнята за умов передачі детонації активного заряду [3]. Пробурені свердловини укріплюють, забиваючи в них обсадні труби, контейнери з'єднують один з одним та прикріплюють до тягової линви, пропускаючи її через направляючий шків та за допомогою підйомного механізму опускають їх до свердловини. ЗІ та ВМ розміщують у контейнерах, які мають форму циліндра. Застосування корисної моделі способу формування складу ЗІ і ВМ дозволяє скоротити строки будівництва складу, поліпшити безпеку зберігання та роботу з ЗІ та ВМ і як наслідок - знизити вартість робіт при їх спорудженні та обслуговуванні. Джерела інформації: 1. Справочник по буровзрывным работам / М.Ф. Друкованный. Л.В. Дубнов, Б.Н. Кутузов, Э.И. Ефремов. - К.: Наук. думка, 1978. - с. 253-263. 2. Ассонов В.А. Взрывные работы / В.А. Ассонов - М.: Углетехиздат, 1958. - с. 153-168. 3. Единые правила безопасности при взрывных работах. - К.: Норматив, 1992. - с. 87-103. 4. Справочник взрывника / Б.Н. Кутузов, В.М. Скоробогатов, И.Е. Ерофеев [и др.]; Под. Общей ред. Б.Н. Кутузова. - М.: Недра, 1988. - с. 134-152. 5 Комп’ютерна верстка А. Рябко 60918 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for formation of explosive storage
Автори англійськоюIschenko Kostiantyn Stepanovych, Shvydko Petro Vasyliovych, Nosov Volodymyr Mykolaiovych, Fedorovych Mykola Pavlovych, Malook Oleksii Valeriiovych
Назва патенту російськоюСпособ формирования склада взрывчатых материалов
Автори російськоюИщенко Константин Степанович, Швидько Петр Васильевич, Носов Владимир Николаевич, Федорович Николай Павлович, Малоок Алексей Валериевич
МПК / Мітки
МПК: F42D 3/04, C06B 23/00
Мітки: формування, матеріалів, спосіб, вибухових, складу
