Багатомодова гідроакустична антена
Номер патенту: 60919
Опубліковано: 25.06.2011
Автори: Філіпова Наталія Юріївна, Дідковський Віталій Семенович, Коржик Олексій Володимирович, Лейко Олександр Григорович
Формула / Реферат
Багатомодова гідроакустична антена циліндричного типу, що складається з набору п'єзокерамічних перетворювачів, яка відрізняється тим, що має каркас, який є циліндричною коловою тонкостінною діелектричною оболонкою, на зовнішній поверхні якої вздовж твірної закріплені п'єзокерамічні пластинчасті перетворювачі, що мають окремі електричні виводи.
Текст

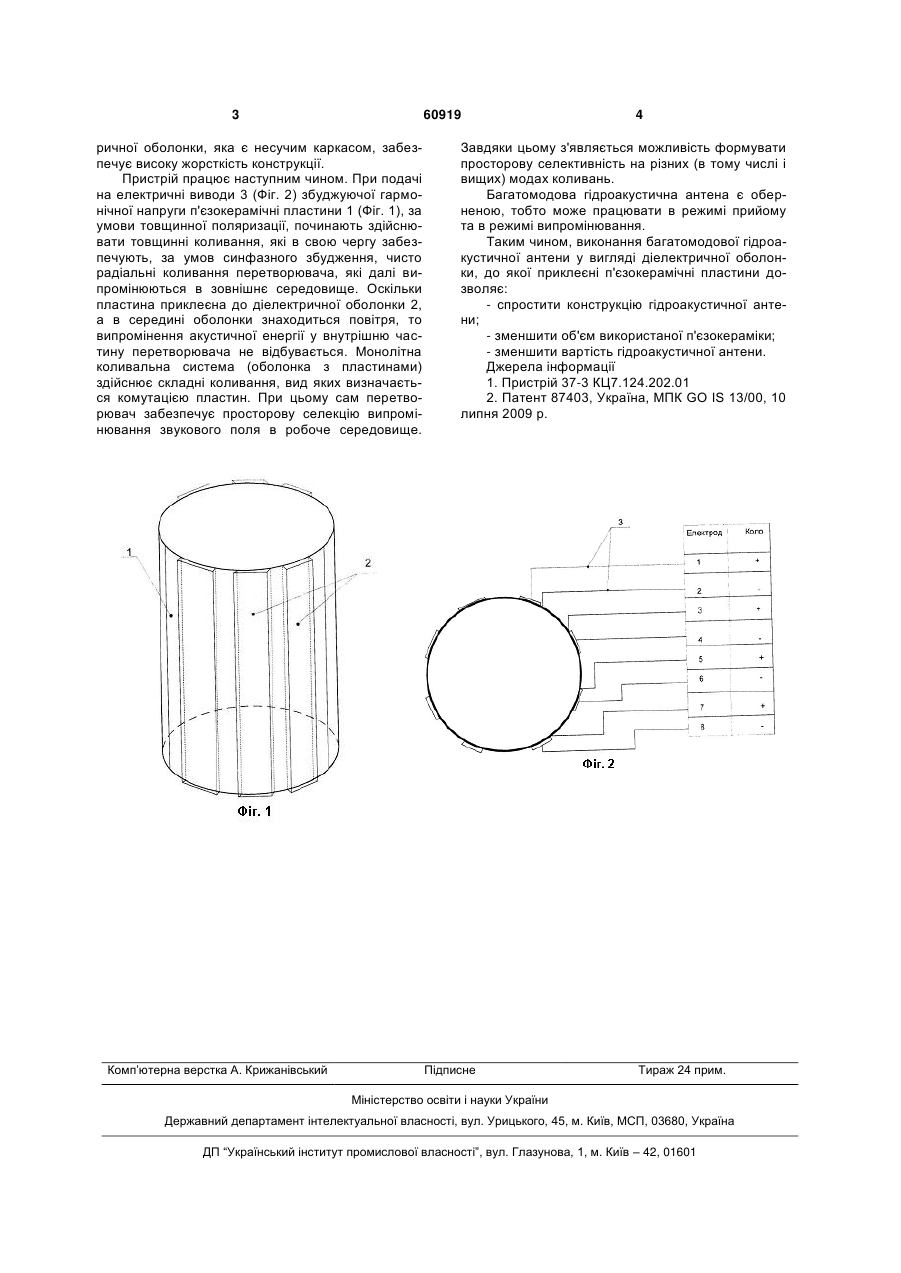

Багатомодова гідроакустична антена циліндричного типу, що складається з набору п'єзокерамічних перетворювачів, яка відрізняється тим, що має каркас, який є циліндричною коловою тонкостінною діелектричною оболонкою, на зовнішній поверхні якої вздовж твірної закріплені п'єзокерамічні пластинчасті перетворювачі, що мають окремі електричні виводи. (19) (21) u201101538 (22) 10.02.2011 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ДІДКОВСЬКИЙ ВІТАЛІЙ СЕМЕНОВИЧ, ЛЕЙКО ОЛЕКСАНДР ГРИГОРОВИЧ, КОРЖИК ОЛЕКСІЙ ВОЛОДИМИРОВИЧ, ФІЛІПОВА НАТАЛІЯ ЮРІЇВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 60919 ричної оболонки, яка є несучим каркасом, забезпечує високу жорсткість конструкції. Пристрій працює наступним чином. При подачі на електричні виводи 3 (Фіг. 2) збуджуючої гармонічної напруги п'єзокерамічні пластини 1 (Фіг. 1), за умови товщинної поляризації, починають здійснювати товщинні коливання, які в свою чергу забезпечують, за умов синфазного збудження, чисто радіальні коливання перетворювача, які далі випромінюються в зовнішнє середовище. Оскільки пластина приклеєна до діелектричної оболонки 2, а в середині оболонки знаходиться повітря, то випромінення акустичної енергії у внутрішню частину перетворювача не відбувається. Монолітна коливальна система (оболонка з пластинами) здійснює складні коливання, вид яких визначається комутацією пластин. При цьому сам перетворювач забезпечує просторову селекцію випромінювання звукового поля в робоче середовище. Комп’ютерна верстка А. Крижанівський 4 Завдяки цьому з'являється можливість формувати просторову селективність на різних (в тому числі і вищих) модах коливань. Багатомодова гідроакустична антена є оберненою, тобто може працювати в режимі прийому та в режимі випромінювання. Таким чином, виконання багатомодової гідроакустичної антени у вигляді діелектричної оболонки, до якої приклеєні п'єзокерамічні пластини дозволяє: - спростити конструкцію гідроакустичної антени; - зменшити об'єм використаної п'єзокераміки; - зменшити вартість гідроакустичної антени. Джерела інформації 1. Пристрій 37-3 КЦ7.124.202.01 2. Патент 87403, Україна, МПК GO IS 13/00, 10 липня 2009 p. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultimode hydroacoustic antenna
Автори англійськоюDidkovskyi Vitalii Semenovych, Leiko Oleksandr Hryhorovych, Korzhyk Oleksii Volodymyrovych, Philipova Nataliia Yuriina
Назва патенту російськоюМногомодовая гидроакустическая антенна
Автори російськоюДидковский Виталий Семенович, Лейко Александр Григорьевич, Коржик Алексей Владимирович, Филиппова Наталья Юрьевна
МПК / Мітки
МПК: G01S 7/52, H04R 17/00
Мітки: багатомодова, антена, гідроакустична
