Пристрій формування модульованої завади оптико-електронним приладам

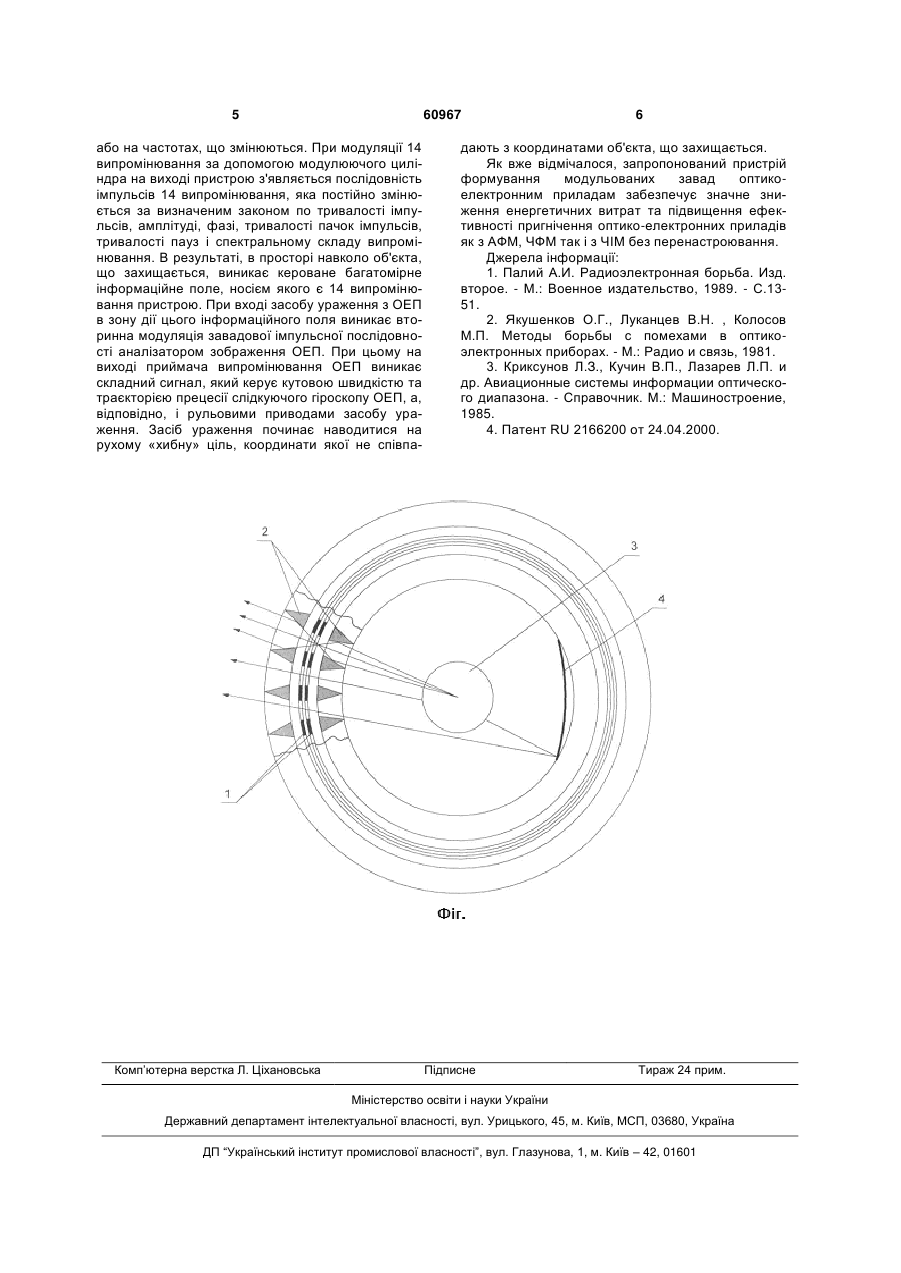

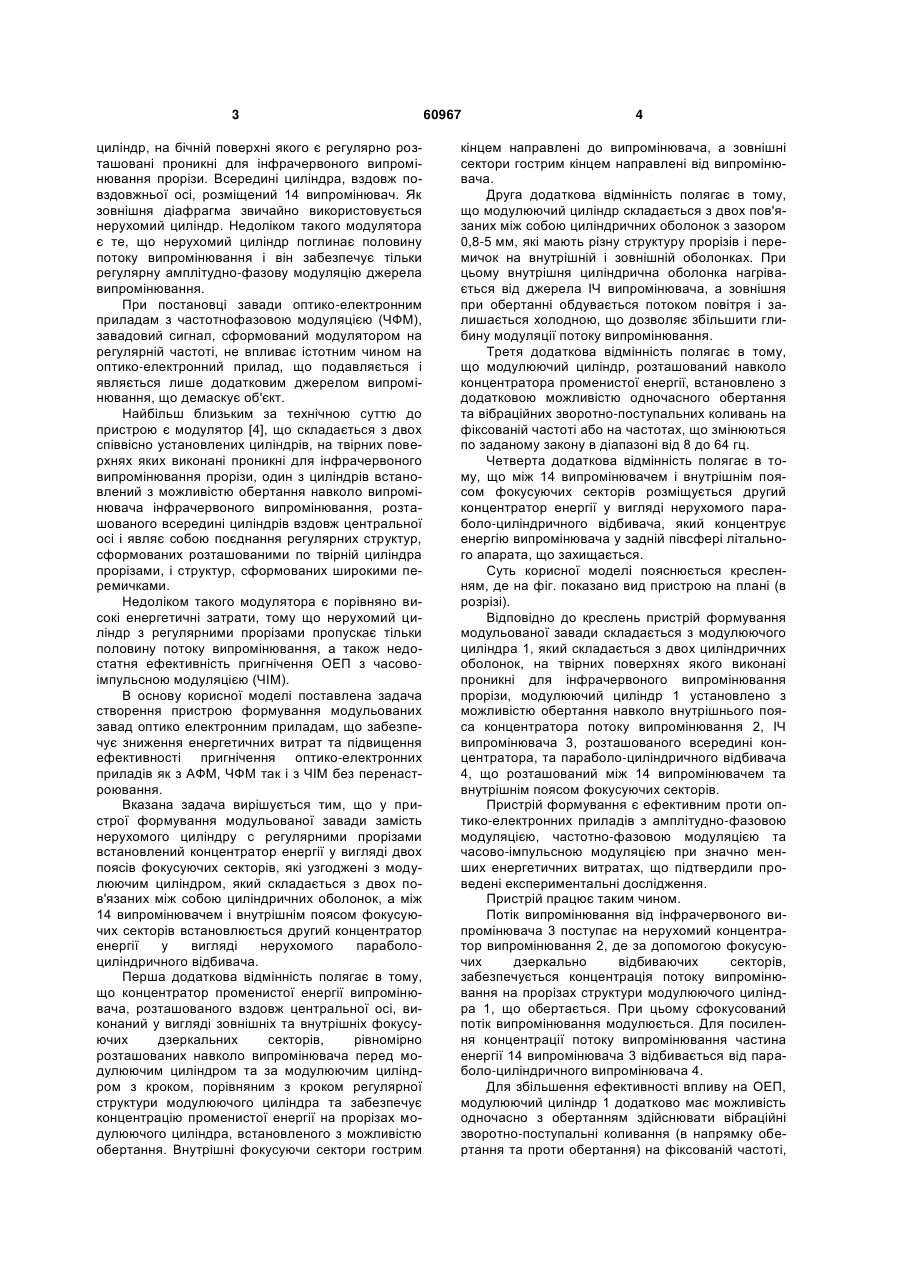

1. Пристрій формування модульованої завади оптико-електронним приладам, що складається з двох співвісних модулюючих циліндрів, на твірних поверхнях яких виконані проникні для інфрачервоного випромінювання прорізи, один з модулюючих циліндрів встановлений з можливістю обертання навколо випромінювача імпульсів інфрачервоного випромінювання і являє собою поєднання регулярних структур, сформованих розташованими по твірній циліндра прорізами, і структур, сформованих широкими перемичками, який відрізняється тим, що додатково введені два концентратори променистої енергії випромінювача, розташованого вздовж центральної осі, а модулюючий циліндр, встановлений з можливістю обертання, складається з двох пов'язаних між собою циліндричних оболонок, які мають різну структуру прорізів та перемичок. 2. Пристрій формування за п. 1, який відрізняється тим, що один з концентраторів променистої енергії випромінювача, розташованого вздовж центральної осі, виконаний у вигляді зовнішніх та внутрішніх фокусуючих дзеркальних секторів, рівномірно розташованих навколо випромінювача перед модулюючим циліндром та за модулюючим U 2 (11) 1 3 циліндр, на бічній поверхні якого є регулярно розташовані проникні для інфрачервоного випромінювання прорізи. Всередині циліндра, вздовж повздовжньої осі, розміщений 14 випромінювач. Як зовнішня діафрагма звичайно використовується нерухомий циліндр. Недоліком такого модулятора є те, що нерухомий циліндр поглинає половину потоку випромінювання і він забезпечує тільки регулярну амплітудно-фазову модуляцію джерела випромінювання. При постановці завади оптико-електронним приладам з частотнофазовою модуляцією (ЧФМ), завадовий сигнал, сформований модулятором на регулярній частоті, не впливає істотним чином на оптико-електронний прилад, що подавляється і являється лише додатковим джерелом випромінювання, що демаскує об'єкт. Найбільш близьким за технічною суттю до пристрою є модулятор [4], що складається з двох співвісно установлених циліндрів, на твірних поверхнях яких виконані проникні для інфрачервоного випромінювання прорізи, один з циліндрів встановлений з можливістю обертання навколо випромінювача інфрачервоного випромінювання, розташованого всередині циліндрів вздовж центральної осі і являє собою поєднання регулярних структур, сформованих розташованими по твірній циліндра прорізами, і структур, сформованих широкими перемичками. Недоліком такого модулятора є порівняно високі енергетичні затрати, тому що нерухомий циліндр з регулярними прорізами пропускає тільки половину потоку випромінювання, а також недостатня ефективність пригнічення ОЕП з часовоімпульсною модуляцією (ЧІМ). В основу корисної моделі поставлена задача створення пристрою формування модульованих завад оптико електронним приладам, що забезпечує зниження енергетичних витрат та підвищення ефективності пригнічення оптико-електронних приладів як з АФМ, ЧФМ так і з ЧІМ без перенастроювання. Вказана задача вирішується тим, що у пристрої формування модульованої завади замість нерухомого циліндру с регулярними прорізами встановлений концентратор енергії у вигляді двох поясів фокусуючих секторів, які узгоджені з модулюючим циліндром, який складається з двох пов'язаних між собою циліндричних оболонок, а між 14 випромінювачем і внутрішнім поясом фокусуючих секторів встановлюється другий концентратор енергії у вигляді нерухомого параболоциліндричного відбивача. Перша додаткова відмінність полягає в тому, що концентратор променистої енергії випромінювача, розташованого вздовж центральної осі, виконаний у вигляді зовнішніх та внутрішніх фокусуючих дзеркальних секторів, рівномірно розташованих навколо випромінювача перед модулюючим циліндром та за модулюючим циліндром з кроком, порівняним з кроком регулярної структури модулюючого циліндра та забезпечує концентрацію променистої енергії на прорізах модулюючого циліндра, встановленого з можливістю обертання. Внутрішні фокусуючи сектори гострим 60967 4 кінцем направлені до випромінювача, а зовнішні сектори гострим кінцем направлені від випромінювача. Друга додаткова відмінність полягає в тому, що модулюючий циліндр складається з двох пов'язаних між собою циліндричних оболонок з зазором 0,8-5 мм, які мають різну структуру прорізів і перемичок на внутрішній і зовнішній оболонках. При цьому внутрішня циліндрична оболонка нагрівається від джерела ІЧ випромінювача, а зовнішня при обертанні обдувається потоком повітря і залишається холодною, що дозволяє збільшити глибину модуляції потоку випромінювання. Третя додаткова відмінність полягає в тому, що модулюючий циліндр, розташований навколо концентратора променистої енергії, встановлено з додатковою можливістю одночасного обертання та вібраційних зворотно-поступальних коливань на фіксованій частоті або на частотах, що змінюються по заданому закону в діапазоні від 8 до 64 гц. Четверта додаткова відмінність полягає в тому, що між 14 випромінювачем і внутрішнім поясом фокусуючих секторів розміщується другий концентратор енергії у вигляді нерухомого параболо-циліндричного відбивача, який концентрує енергію випромінювача у задній півсфері літального апарата, що захищається. Суть корисної моделі пояснюється кресленням, де на фіг. показано вид пристрою на плані (в розрізі). Відповідно до креслень пристрій формування модульованої завади складається з модулюючого циліндра 1, який складається з двох циліндричних оболонок, на твірних поверхнях якого виконані проникні для інфрачервоного випромінювання прорізи, модулюючий циліндр 1 установлено з можливістю обертання навколо внутрішнього пояса концентратора потоку випромінювання 2, ІЧ випромінювача 3, розташованого всередині концентратора, та параболо-циліндричного відбивача 4, що розташований між 14 випромінювачем та внутрішнім поясом фокусуючих секторів. Пристрій формування є ефективним проти оптико-електронних приладів з амплітудно-фазовою модуляцією, частотно-фазовою модуляцією та часово-імпульсною модуляцією при значно менших енергетичних витратах, що підтвердили проведені експериментальні дослідження. Пристрій працює таким чином. Потік випромінювання від інфрачервоного випромінювача 3 поступає на нерухомий концентратор випромінювання 2, де за допомогою фокусуючих дзеркально відбиваючих секторів, забезпечується концентрація потоку випромінювання на прорізах структури модулюючого циліндра 1, що обертається. При цьому сфокусований потік випромінювання модулюється. Для посилення концентрації потоку випромінювання частина енергії 14 випромінювача 3 відбивається від параболо-циліндричного випромінювача 4. Для збільшення ефективності впливу на ОЕП, модулюючий циліндр 1 додатково має можливість одночасно з обертанням здійснювати вібраційні зворотно-поступальні коливання (в напрямку обертання та проти обертання) на фіксованій частоті, 5 60967 або на частотах, що змінюються. При модуляції 14 випромінювання за допомогою модулюючого циліндра на виході пристрою з'являється послідовність імпульсів 14 випромінювання, яка постійно змінюється за визначеним законом по тривалості імпульсів, амплітуді, фазі, тривалості пачок імпульсів, тривалості пауз і спектральному складу випромінювання. В результаті, в просторі навколо об'єкта, що захищається, виникає кероване багатомірне інформаційне поле, носієм якого є 14 випромінювання пристрою. При вході засобу ураження з ОЕП в зону дії цього інформаційного поля виникає вторинна модуляція завадової імпульсної послідовності аналізатором зображення ОЕП. При цьому на виході приймача випромінювання ОЕП виникає складний сигнал, який керує кутовою швидкістю та траєкторією прецесії слідкуючого гіроскопу ОЕП, а, відповідно, і рульовими приводами засобу ураження. Засіб ураження починає наводитися на рухому «хибну» ціль, координати якої не співпа Комп’ютерна верстка Л. Ціхановська 6 дають з координатами об'єкта, що захищається. Як вже відмічалося, запропонований пристрій формування модульованих завад оптикоелектронним приладам забезпечує значне зниження енергетичних витрат та підвищення ефективності пригнічення оптико-електронних приладів як з АФМ, ЧФМ так і з ЧІМ без перенастроювання. Джерела інформації: 1. Палий А.И. Радиоэлектронная борьба. Изд. второе. - М.: Военное издательство, 1989. - С.1351. 2. Якушенков О.Г., Луканцев В.Н. , Колосов М.П. Методы борьбы с помехами в оптикоэлектронных приборах. - М.: Радио и связь, 1981. 3. Криксунов Л.З., Кучин В.П., Лазарев Л.П. и др. Авиационные системы информации оптического диапазона. - Справочник. М.: Машиностроение, 1985. 4. Патент RU 2166200 от 24.04.2000. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
