Формувач модульованої завади оптико-електронним приладам

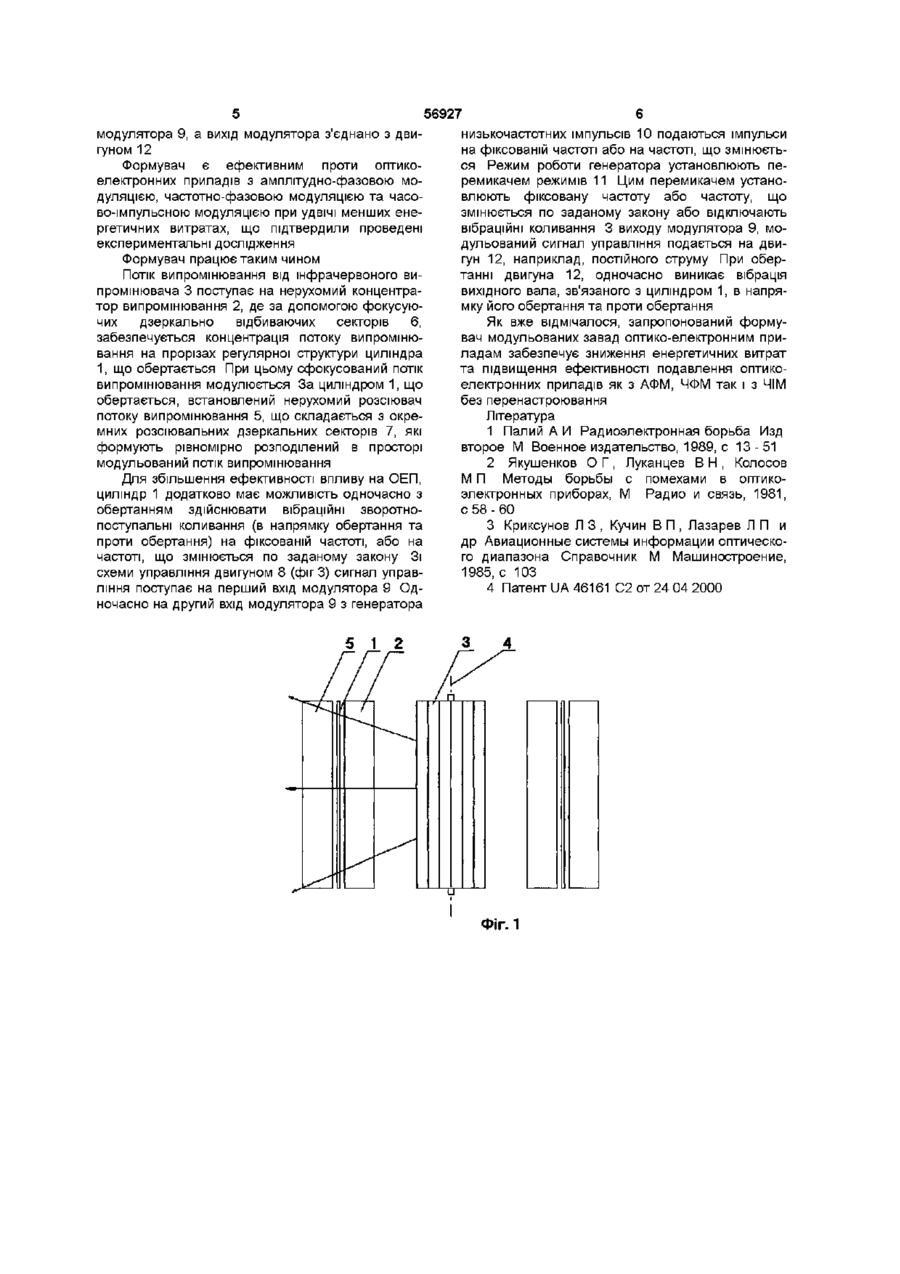

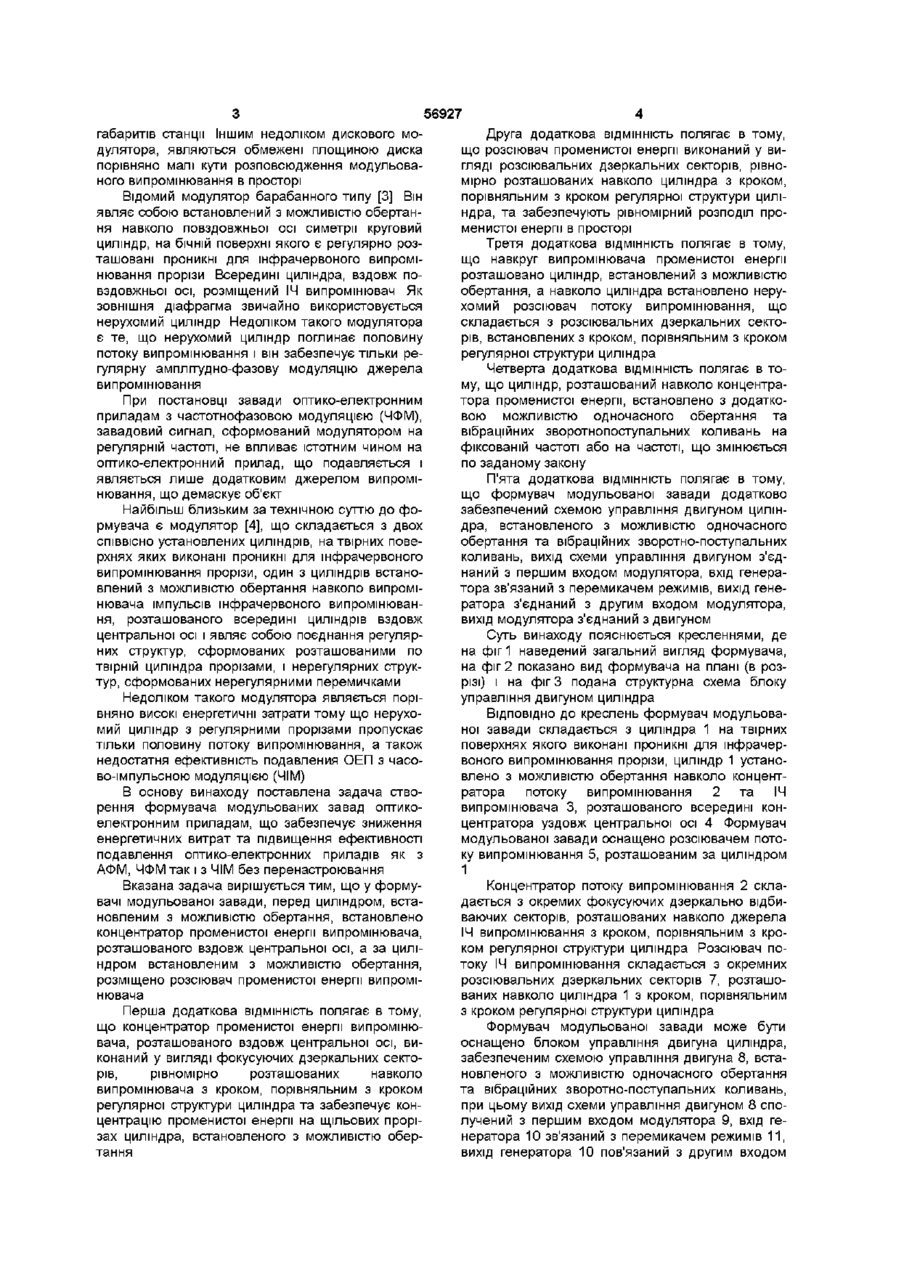

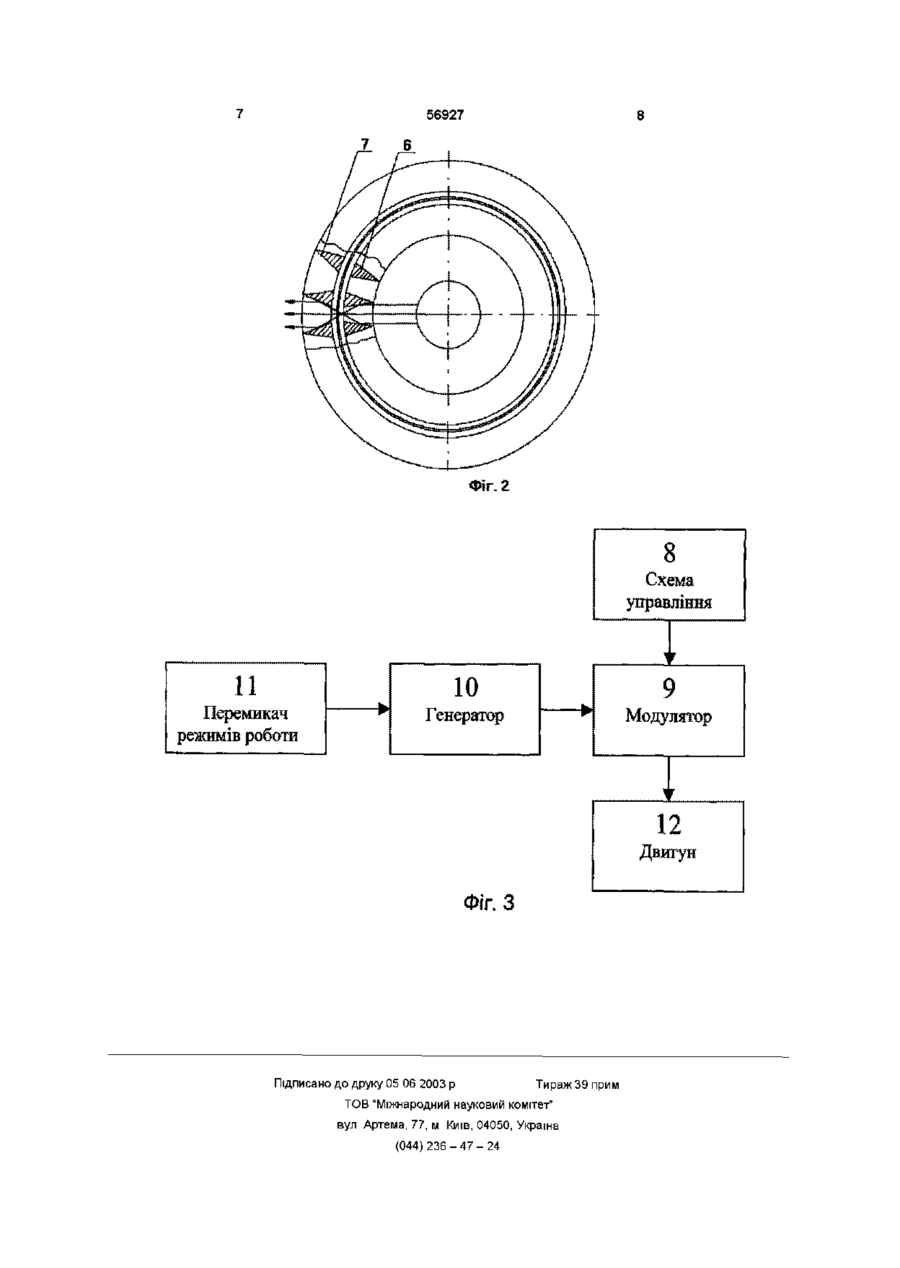

1 Формувач модульованої завади оптикоелектронним приладам, що складається з двох СПІВВІСННХ циліндрів, на твірних поверхнях яких виконані проникні для інфрачервоного випромінювання прорізи, один з циліндрів встановлений з можливістю обертання навколо випромінювача імпульсів інфрачервоного випромінювання і являє собою поєднання регулярних структур, сформованих як розташовані по твірній циліндра прорізи, і нерегулярних структур, сформованих як нерегулярні перемички, який відрізняється тим, що перед циліндром, встановленим з можливістю обертання, додатково введений концентратор променистої енергії випромінювача, розташованого вздовж центральної осі, а замість другого циліндра розміщений розсіювач променистої енергії випромінювача 2 Формувач за п 1, який відрізняється тим, що концентратор променистої енергії випромінювача, розташованого вздовж центральної осі, виконаний як фокусуючі дзеркальні сектори, рівномірно розташовані навколо випромінювача з кроком, порівняним з кроком регулярної структури циліндра, при цьому концентратор забезпечує концентрацію променистої енергії на прорізах циліндра, встано вленого з можливістю обертання 3 Формувач за п 1 або 2, який відрізняється тим, що розсіювач променистої енергії виконаний як розсіювальні дзеркальні сектори, рівномірно розташовані навколо циліндра з кроком, порівняним з кроком регулярної структури циліндра, і які забезпечують рівномірний розподіл променистої енергії в просторі 4 Формувач за п 1 який відрізняється тим, що навколо випромінювача променистої енергії розташований циліндр, встановлений з можливістю обертання, а навколо циліндра встановлений нерухомий розсіювач потоку випромінювання, що складається з розсіювальних дзеркальних секторів, встановлених з кроком, порівняним з кроком регулярної структури циліндра 5 Формувач за кожним з пп 1-4, який відрізняється тим, що циліндр, розташований навколо концентратора променистої енергії, встановлений з додатковою можливістю одночасного обертання та вібраційних зворотно-поступальних коливань на фіксованій частоті або частоті, що змінюється по заданому закону 6 Формувач за п 5, який відрізняється тим, що він додатково містить схему управління двигуном циліндра, встановленого з можливістю одночасного обертання та вібраційних зворотнопоступальних коливань, вихід схеми управління двигуном з'єднаний з першим входом модулятора, вхід генератора зв'язаний з перемикачем режимів, вихід генератора з'єднаний з другим входом модулятора, вихід модулятора з'єднаний з двигуном Винахід відноситься до оптико-електронної техніки та може знайти застосування в станціях захисту об'єктів від оптико-електронних приладів (ОЕП) ВІДОМІ станції завад оптико-електронним приладам [1, 2], в яких потужне джерело інфрачервоного (ІЧ) випромінювання модулюється за допомогою механічного модулятора, і при цьому формується регулярна імпульсна ПОСЛІДОВНІСТЬ на несучій частоті оптико-електронного приладу, що подавляється, для створення помилкової інфор мації про місцезнаходження об'єкта в просторі До недоліків цих станцій відноситься те, що вони ефективні тільки проти оптико-електронних приладів з амплітудно-фазовою модуляцією (АФМ) ВІДОМІ різноманітні дискові модулятори [2, 3], що являють собою осесиметричні диски з прозорими секторами різної конфігурації Основними недоліками модуляторів цього типу являється те, що для повного перекриття пучка випромінювання певного діаметра необхідно використати диск подвійного діаметра, що призводить до збільшення (О ю 56927 габаритів станції Іншим недоліком дискового модулятора, являються обмежені площиною диска порівняно малі кути розповсюдження модульованого випромінювання в просторі Відомий модулятор барабанного типу [3] Він являє собою встановлений з можливістю обертання навколо повздовжньої осі симетрії круговий циліндр, на бічній поверхні якого є регулярно розташовані проникні для інфрачервоного випромінювання прорізи Всередині циліндра, вздовж повздовжньої осі, розміщений 14 випромінювач Як зовнішня діафрагма звичайно використовується нерухомий циліндр Недоліком такого модулятора є те, що нерухомий циліндр поглинає половину потоку випромінювання і він забезпечує тільки регулярну амплітудно-фазову модуляцію джерела випромінювання При постановці завади оптико-електронним приладам з частотнофазовою модуляцією (ЧФМ), завадовий сигнал, сформований модулятором на регулярній частоті, не впливає істотним чином на оптико-електронний прилад, що подавляється і являється лише додатковим джерелом випромінювання, що демаскує об'єкт Найбільш близьким за технічною суттю до формувача є модулятор [4], що складається з двох СПІВВІСНО установлених циліндрів, на твірних поверхнях яких виконані проникні для інфрачервоного випромінювання прорізи, один з циліндрів встановлений з можливістю обертання навколо випромінювача імпульсів інфрачервоного випромінювання, розташованого всередині циліндрів вздовж центральної осі і являє собою поєднання регулярних структур, сформованих розташованими по твірній циліндра прорізами, і нерегулярних структур, сформованих нерегулярними перемичками Недоліком такого модулятора являється порівняно високі енергетичні затрати тому що нерухомий циліндр з регулярними прорізами пропускає тільки половину потоку випромінювання, а також недостатня ефективність подавления ОЕП з часово-імпульсною модуляцією (ЧІМ) В основу винаходу поставлена задача створення формувача модульованих завад оптикоелектронним приладам, що забезпечує зниження енергетичних витрат та підвищення ефективності подавления оптико-електронних приладів як з АФМ, ЧФМ так і з ЧІМ без перенастроювання Вказана задача вирішується тим, що у формувачі модульованої завади, перед циліндром, встановленим з можливістю обертання, встановлено концентратор променистої енергії випромінювача, розташованого вздовж центральної осі, а за циліндром встановленим з можливістю обертання, розміщено розсіювач променистої енергії випромінювача Перша додаткова ВІДМІННІСТЬ полягає в тому, що концентратор променистої енергії випромінювача, розташованого вздовж центральної осі, виконаний у вигляді фокусуючих дзеркальних секторів, рівномірно розташованих навколо випромінювача з кроком, порівняльним з кроком регулярної структури циліндра та забезпечує концентрацію променистої енергії на щільових прорізах циліндра, встановленого з можливістю обертання Друга додаткова ВІДМІННІСТЬ полягає в тому, що розсіювач променистої енергії виконаний у вигляді розсіювальних дзеркальних секторів, рівномірно розташованих навколо циліндра з кроком, порівняльним з кроком регулярної структури циліндра, та забезпечують рівномірний розподіл променистої енергії в просторі Третя додаткова ВІДМІННІСТЬ полягає в тому, що навкруг випромінювача променистої енергії розташовано циліндр, встановлений з можливістю обертання, а навколо циліндра встановлено нерухомий розсіювач потоку випромінювання, що складається з розсіювальних дзеркальних секторів, встановлених з кроком, порівняльним з кроком регулярної структури циліндра Четверта додаткова ВІДМІННІСТЬ полягає в тому, що циліндр, розташований навколо концентратора променистої енергії, встановлено з додатковою можливістю одночасного обертання та вібраційних зворотнопоступальних коливань на фіксованій частоті або на частоті, що змінюється по заданому закону П'ята додаткова ВІДМІННІСТЬ полягає в тому, що формувач модульованої завади додатково забезпечений схемою управління двигуном циліндра, встановленого з можливістю одночасного обертання та вібраційних зворотно-поступальних коливань, вихід схеми управління двигуном з'єднаний з першим входом модулятора, вхід генератора зв'язаний з перемикачем режимів, вихід генератора з'єднаний з другим входом модулятора, вихід модулятора з'єднаний з двигуном Суть винаходу пояснюється кресленнями, де на фиг 1 наведений загальний вигляд формувача, на фіг 2 показано вид формувача на плані (в розрізі) і на фіг 3 подана структурна схема блоку управління двигуном циліндра ВІДПОВІДНО ДО креслень формувач модульованої завади складається з циліндра 1 на твірних поверхнях якого виконані проникні для інфрачервоного випромінювання прорізи, циліндр 1 установлено з можливістю обертання навколо концентратора потоку випромінювання 2 та ІЧ випромінювача 3, розташованого всередині концентратора уздовж центральної осі 4 Формувач модульованої завади оснащено розсіювачем потоку випромінювання 5, розташованим за циліндром 1 Концентратор потоку випромінювання 2 складається з окремих фокусуючих дзеркально відбиваючих секторів, розташованих навколо джерела ІЧ випромінювання з кроком, порівняльним з кроком регулярної структури циліндра Розсіювач потоку ІЧ випромінювання складається з окремних розсіювальних дзеркальних секторів 7, розташованих навколо циліндра 1 з кроком, порівняльним з кроком регулярної структури циліндра Формувач модульованої завади може бути оснащено блоком управління двигуна циліндра, забезпеченим схемою управління двигуна 8, встановленого з можливістю одночасного обертання та вібраційних зворотно-поступальних коливань, при цьому вихід схеми управління двигуном 8 сполучений з першим входом модулятора 9, вхід генератора 10 зв'язаний з перемикачем режимів 11, вихід генератора 10 пов'язаний з другим входом модулятора 9, а вихід модулятора з'єднано з двигуном 12 Формувач є ефеїсгивним проти оптикоелеісгронних приладів з амплітудно-фазовою модуляцією, частотно-фазовою модуляцією та часово-імпульсною модуляцією при удвічі менших енергетичних витратах, що підтвердили проведені експериментальні дослідження Формувач працює таким чином Потік випромінювання від інфрачервоного випромінювача 3 поступає на нерухомий концентратор випромінювання 2, де за допомогою фокусуючих дзеркально відбиваючих секторів 6, забезпечується концентрація потоку випромінювання на прорізах регулярної структури циліндра 1, що обертається При цьому сфокусований потік випромінювання модулюється За циліндром 1, що обертається, встановлений нерухомий розсіювач потоку випромінювання 5, що складається з окремних розсіювальних дзеркальних секторів 7, які формують рівномірно розподілений в просторі модульований потік випромінювання Для збільшення ефективності впливу на ОЕП, циліндр 1 додатково має можливість одночасно з обертанням здійснювати вібраційні зворотнопоступальні коливання (в напрямку обертання та проти обертання) на фіксованій частоті, або на частоті, що змінюється по заданому закону Зі схеми управління двигуном 8 (фіг 3) сигнал управління поступає на перший вхід модулятора 9 Одночасно на другий вхід модулятора 9 з генератора 5 1 56927 низькочастотних імпульсів 10 подаються імпульси на фіксованій частоті або на частоті, що змінюється Режим роботи генератора установлюють перемикачем режимів 11 Цим перемикачем установлюють фіксовану частоту або частоту, що змінюється по заданому закону або відключають вібраційні коливання 3 виходу модулятора 9, модульований сигнал управління подається на двигун 12, наприклад, постійного струму При обертанні двигуна 12, одночасно виникає вібрація вихідного вала, зв'язаного з циліндром 1, в напрямку його обертання та проти обертання Як вже відмічалося, запропонований формувач модульованих завад оптико-електронним приладам забезпечує зниження енергетичних витрат та підвищення ефективності подавления оптикоелектронних приладів як з АФМ, ЧФМ так і з ЧІМ без перенастроювання Література 1 Палий А И Радиоэлектронная борьба Изд второе М Военное издательство, 1989, с 13-51 2 Якушенков О Г, Луканцев В Н , Колосов М П Методы борьбы с помехами в оптикоэлектронных приборах, М Радио и связь, 1981, с 58 - 60 3 Криксунов Л 3 , Кучин В П , Лазарев Л П и др Авиационные системы информации оптического диапазона Справочник М Машиностроение, 1985, с 103 4 Патент UA 46161 С2 от 24 04 2000 2 ФІГ.1 56927 Фіг. 2 8 Схема управління 1г 1 1 Перемикач режимів роботи () 10 Генератор w Модулятор f 12 Двигун Фіг. З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
