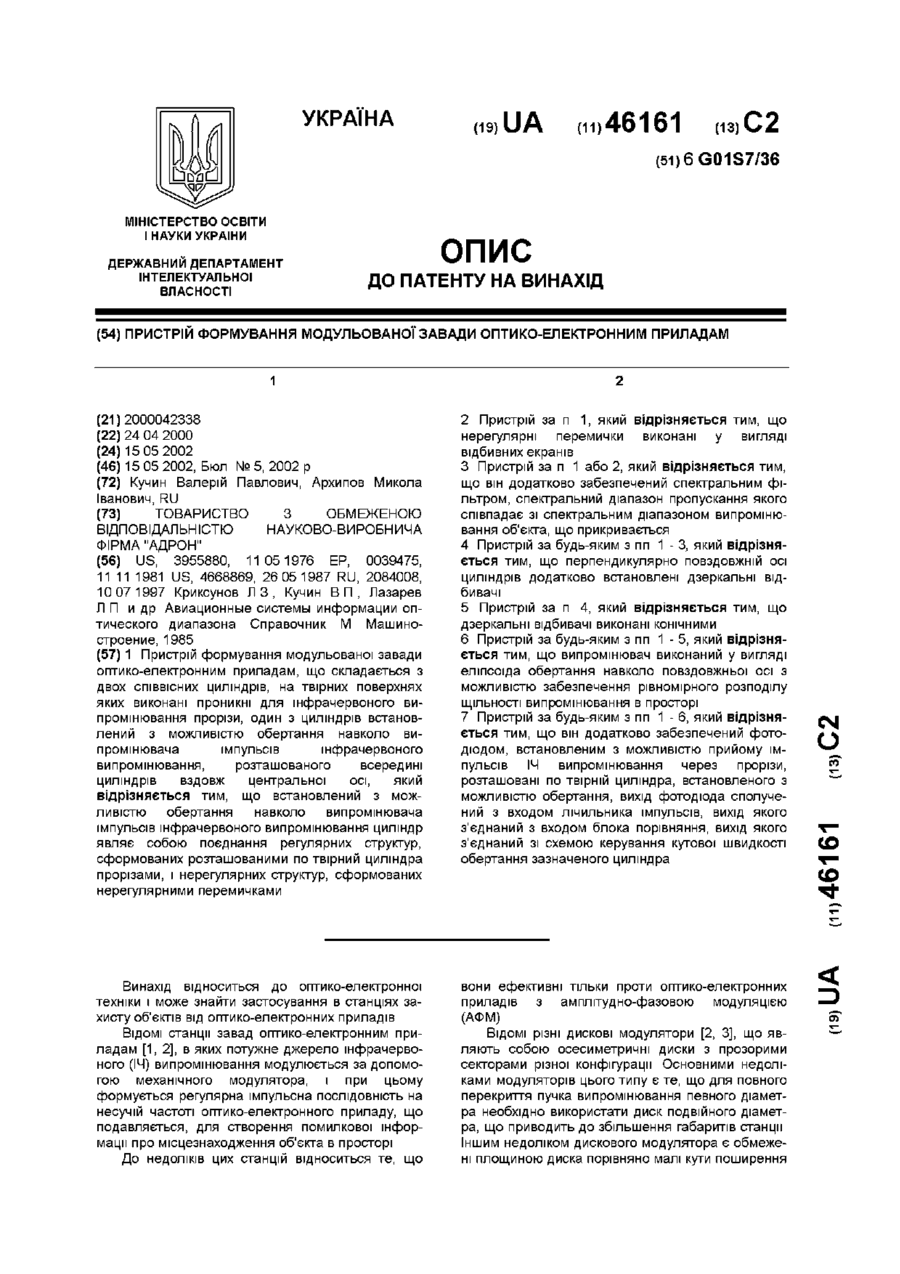

Модулятор пристрою формування модульованої завади оптико-електронним приладам

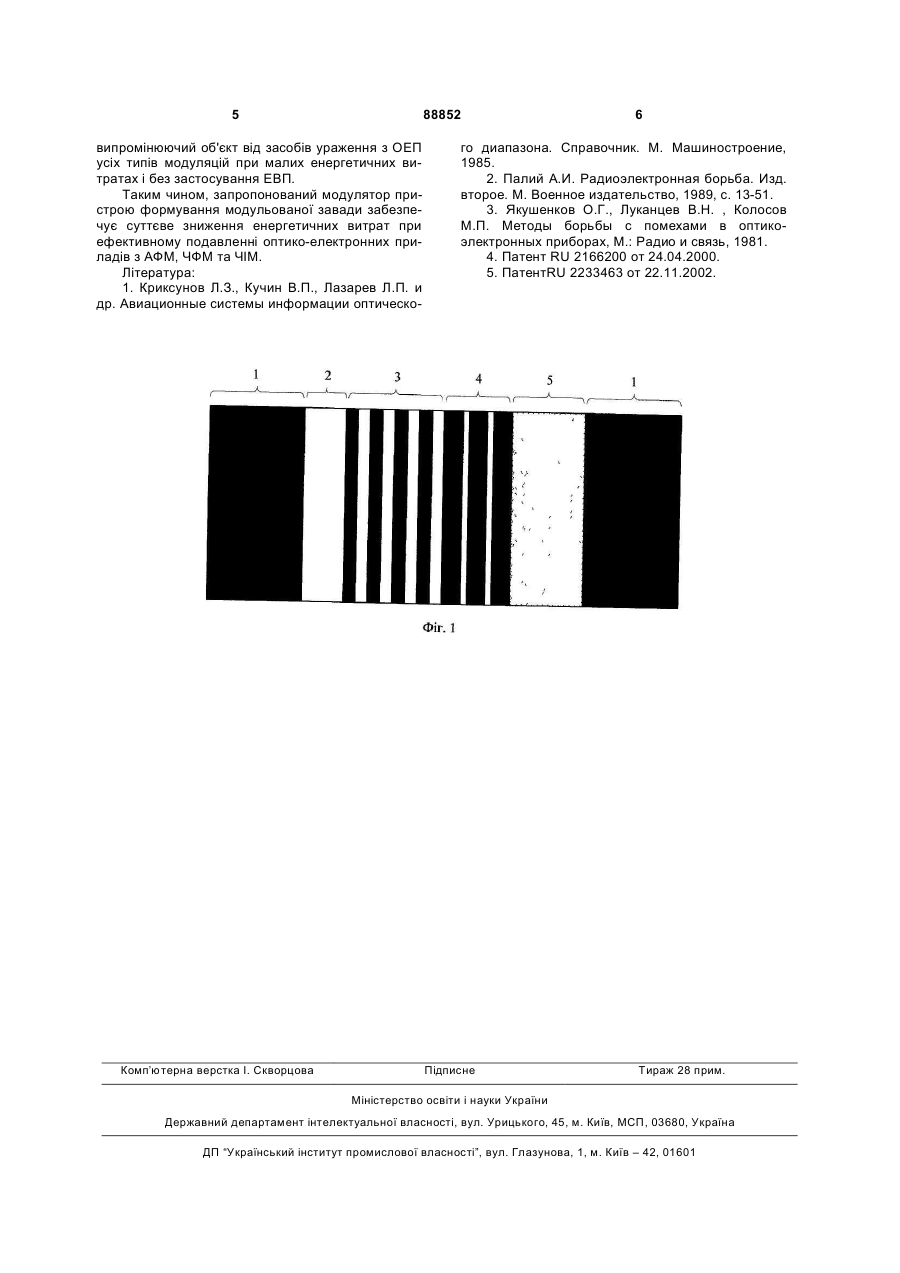

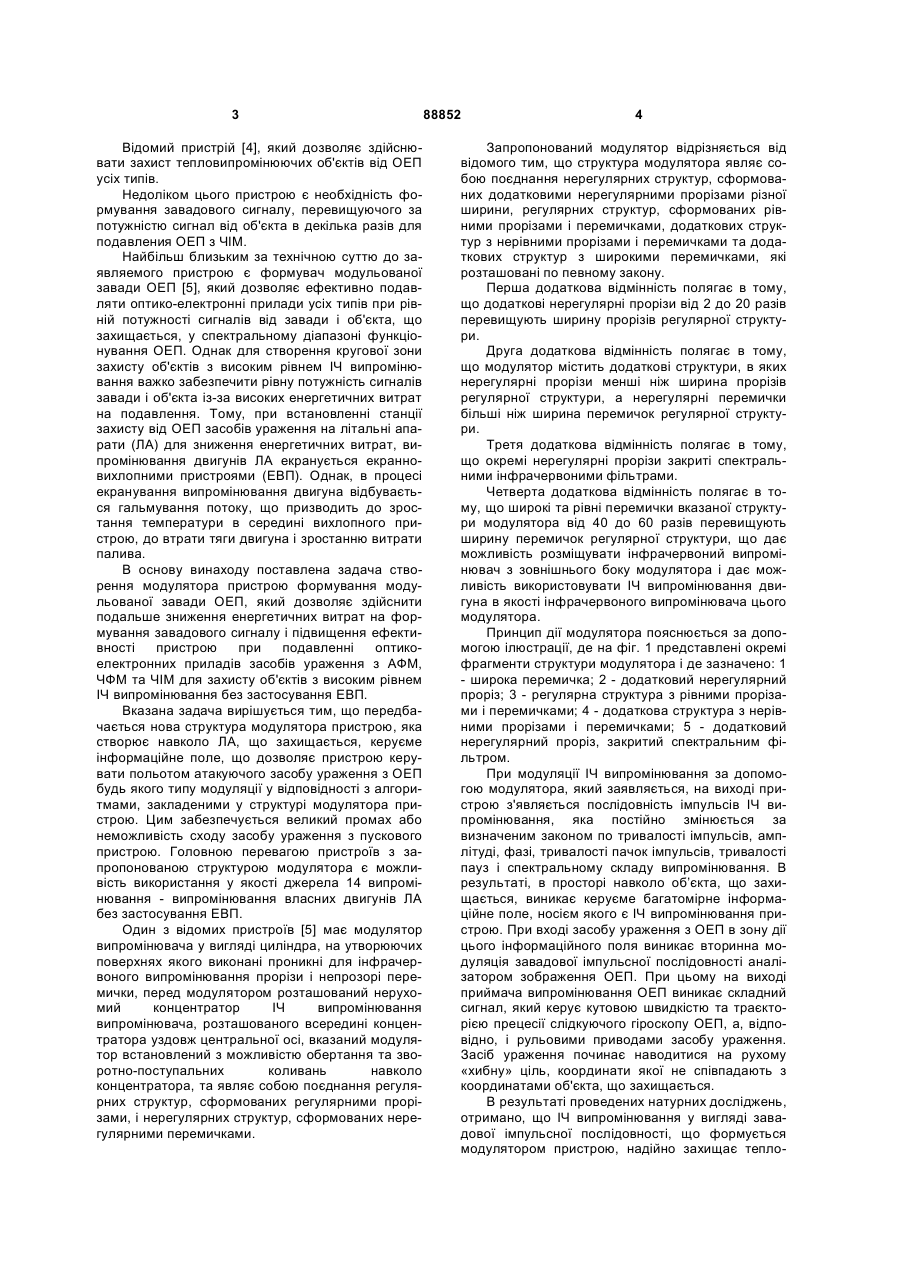

1. Модулятор пристрою формування модульованої завади оптико-електронним приладам, виконаний у вигляді циліндра, на твірних поверхнях якого виконані проникні для інфрачервоного випромінювання прорізи та непрозорі перемички, а перед циліндром розміщений нерухомий концентратор інфрачервоного випромінювання випромінювача, розташованого всередині концентратора уздовж центральної осі, при цьому вказаний циліндр встановлений з можливістю обертання та зворотно-поступальних коливань навколо концентратора та являє собою поєднання регулярних структур, сформованих регулярними прорізами, та нерегулярних структур, сформованих нерегуляр C2 2 (19) 1 3 Відомий пристрій [4], який дозволяє здійснювати захист тепловипромінюючих об'єктів від ОЕП усіх типів. Недоліком цього пристрою є необхідність формування завадового сигналу, перевищуючого за потужністю сигнал від об'єкта в декілька разів для подавления ОЕП з ЧІМ. Найбільш близьким за технічною суттю до заявляемого пристрою є формувач модульованої завади ОЕП [5], який дозволяє ефективно подавляти оптико-електронні прилади усіх типів при рівній потужності сигналів від завади і об'єкта, що захищається, у спектральному діапазоні функціонування ОЕП. Однак для створення кругової зони захисту об'єктів з високим рівнем ІЧ випромінювання важко забезпечити рівну потужність сигналів завади і об'єкта із-за високих енергетичних витрат на подавлення. Тому, при встановленні станції захисту від ОЕП засобів ураження на літальні апарати (ЛА) для зниження енергетичних витрат, випромінювання двигунів ЛА екранується екранновихлопними пристроями (ЕВП). Однак, в процесі екранування випромінювання двигуна відбувається гальмування потоку, що призводить до зростання температури в середині вихлопного пристрою, до втрати тяги двигуна і зростанню витрати палива. В основу винаходу поставлена задача створення модулятора пристрою формування модульованої завади ОЕП, який дозволяє здійснити подальше зниження енергетичних витрат на формування завадового сигналу і підвищення ефективності пристрою при подавленні оптикоелектронних приладів засобів ураження з АФМ, ЧФМ та ЧІМ для захисту об'єктів з високим рівнем ІЧ випромінювання без застосування ЕВП. Вказана задача вирішується тим, що передбачається нова структура модулятора пристрою, яка створює навколо ЛА, що захищається, керуєме інформаційне поле, що дозволяє пристрою керувати польотом атакуючого засобу ураження з ОЕП будь якого типу модуляції у відповідності з алгоритмами, закладеними у структурі модулятора пристрою. Цим забезпечується великий промах або неможливість сходу засобу ураження з пускового пристрою. Головною перевагою пристроїв з запропонованою структурою модулятора є можливість використання у якості джерела 14 випромінювання - випромінювання власних двигунів ЛА без застосування ЕВП. Один з відомих пристроїв [5] має модулятор випромінювача у вигляді циліндра, на утворюючих поверхнях якого виконані проникні для інфрачервоного випромінювання прорізи і непрозорі перемички, перед модулятором розташований нерухомий концентратор ІЧ випромінювання випромінювача, розташованого всередині концентратора уздовж центральної осі, вказаний модулятор встановлений з можливістю обертання та зворотно-поступальних коливань навколо концентратора, та являє собою поєднання регулярних структур, сформованих регулярними прорізами, і нерегулярних структур, сформованих нерегулярними перемичками. 88852 4 Запропонований модулятор відрізняється від відомого тим, що структура модулятора являє собою поєднання нерегулярних структур, сформованих додатковими нерегулярними прорізами різної ширини, регулярних структур, сформованих рівними прорізами і перемичками, додаткових структур з нерівними прорізами і перемичками та додаткових структур з широкими перемичками, які розташовані по певному закону. Перша додаткова відмінність полягає в тому, що додаткові нерегулярні прорізи від 2 до 20 разів перевищують ширину прорізів регулярної структури. Друга додаткова відмінність полягає в тому, що модулятор містить додаткові структури, в яких нерегулярні прорізи менші ніж ширина прорізів регулярної структури, а нерегулярні перемички більші ніж ширина перемичок регулярної структури. Третя додаткова відмінність полягає в тому, що окремі нерегулярні прорізи закриті спектральними інфрачервоними фільтрами. Четверта додаткова відмінність полягає в тому, що широкі та рівні перемички вказаної структури модуляторавід 40 до 60 разів перевищують ширину перемичок регулярної структури, що дає можливість розміщувати інфрачервоний випромінювач з зовнішнього боку модулятора і дає можливість використовувати ІЧ випромінювання двигуна в якості інфрачервоного випромінювача цього модулятора. Принцип дії модулятора пояснюється за допомогою ілюстрації, де на фіг. 1 представлені окремі фрагменти структури модулятора і де зазначено: 1 - широка перемичка; 2 - додатковий нерегулярний проріз; 3 - регулярна структура з рівними прорізами і перемичками; 4 - додаткова структура з нерівними прорізами і перемичками; 5 - додатковий нерегулярний проріз, закритий спектральним фільтром. При модуляції ІЧ випромінювання за допомогою модулятора, який заявляється, на виході пристрою з'являється послідовність імпульсів ІЧ випромінювання, яка постійно змінюється за визначеним законом по тривалості імпульсів, амплітуді, фазі, тривалості пачок імпульсів, тривалості пауз і спектральному складу випромінювання. В результаті, в просторі навколо об’єкта, що захищається, виникає керуєме багатомірне інформаційне поле, носієм якого є ІЧ випромінювання пристрою. При вході засобу ураження з ОЕП в зону дії цього інформаційного поля виникає вторинна модуляція завадової імпульсної послідовності аналізатором зображення ОЕП. При цьому на виході приймача випромінювання ОЕП виникає складний сигнал, який керує кутовою швидкістю та траєкторією прецесії слідкуючого гіроскопу ОЕП, а, відповідно, і рульовими приводами засобу ураження. Засіб ураження починає наводитися на рухому «хибну» ціль, координати якої не співпадають з координатами об'єкта, що захищається. В результаті проведених натурних досліджень, отримано, що ІЧ випромінювання у вигляді завадової імпульсної послідовності, що формується модулятором пристрою, надійно захищає тепло 5 88852 випромінюючий об'єкт від засобів ураження з ОЕП усіх типів модуляцій при малих енергетичних витратах і без застосування ЕВП. Таким чином, запропонований модулятор пристрою формування модульованої завади забезпечує суттєве зниження енергетичних витрат при ефективному подавленні оптико-електронних приладів з АФМ, ЧФМ та ЧІМ. Література: 1. Криксунов Л.З., Кучин В.П., Лазарев Л.П. и др. Авиационные системы информации оптическо Комп’ютерна верстка І. Скворцова 6 го диапазона. Справочник. М. Машиностроение, 1985. 2. Палий А.И. Радиоэлектронная борьба. Изд. второе. М. Военное издательство, 1989, с. 13-51. 3. Якушенков О.Г., Луканцев В.Н. , Колосов М.П. Методы борьбы с помехами в оптикоэлектронных приборах, М.: Радио и связь, 1981. 4. Патент RU 2166200 от 24.04.2000. 5. ПатентRU 2233463 от 22.11.2002. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
