Спосіб вимірювання приповерхневої температури полімерних матеріалів при їх кавітаційно-ерозійному руйнуванні
Номер патенту: 60986
Опубліковано: 11.07.2011
Автори: Стецишин Мирослав Степанович, Мартинюк Андрій Віталійович
Формула / Реферат
Спосіб вимірювання приповерхневої температури полімерних покриттів при їх кавітаційно-ерозійному руйнуванні, який включає в себе вимірювання температури за допомогою термопари, який відрізняється тим, що в процесі кавітації визначають параметри кільцевої зони руйнування, а температуру поверхні зразка вимірюють за допомогою термопари, яку встановлюють на мінімальній відстані від поверхні під кільцевою зоною руйнування зразка.
Текст

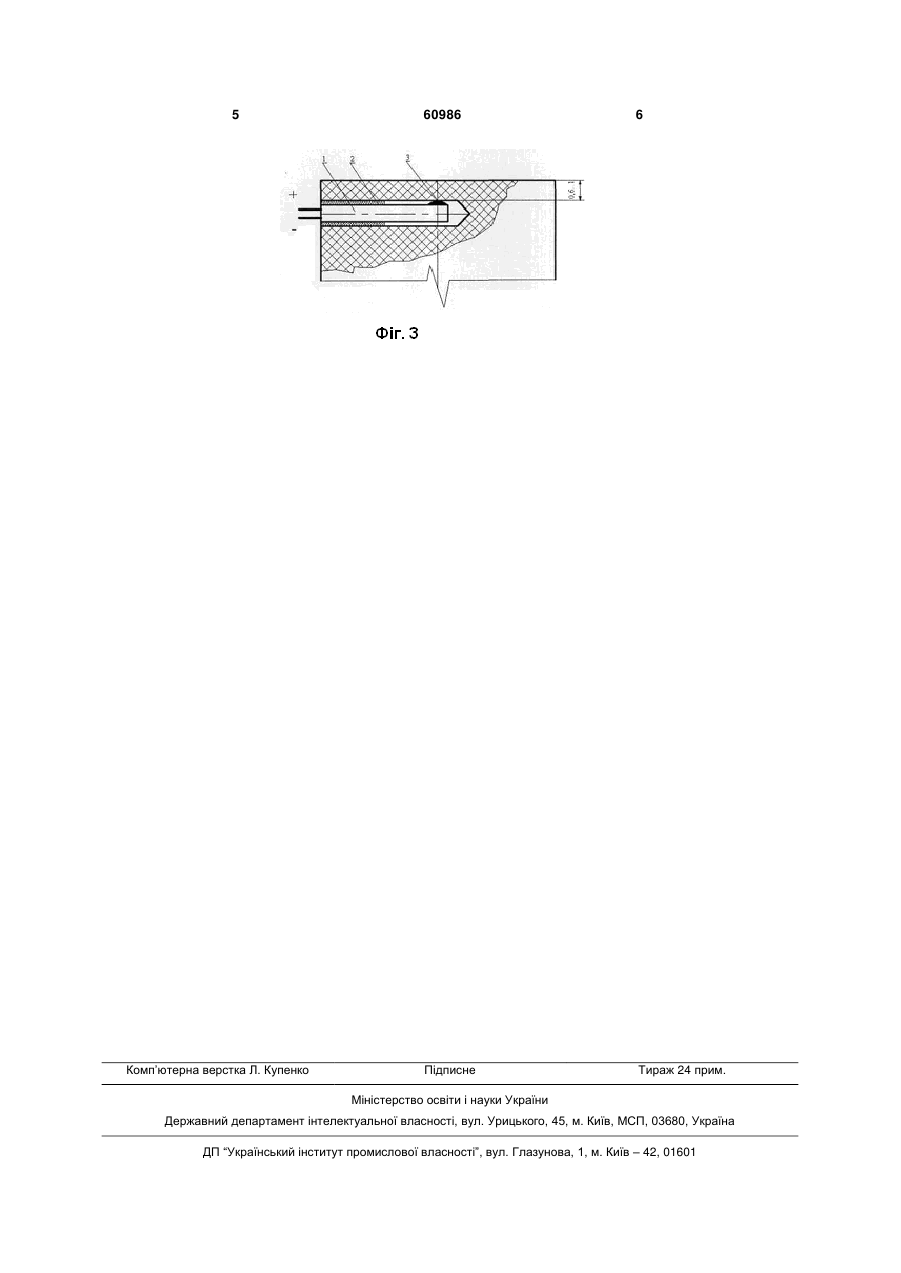

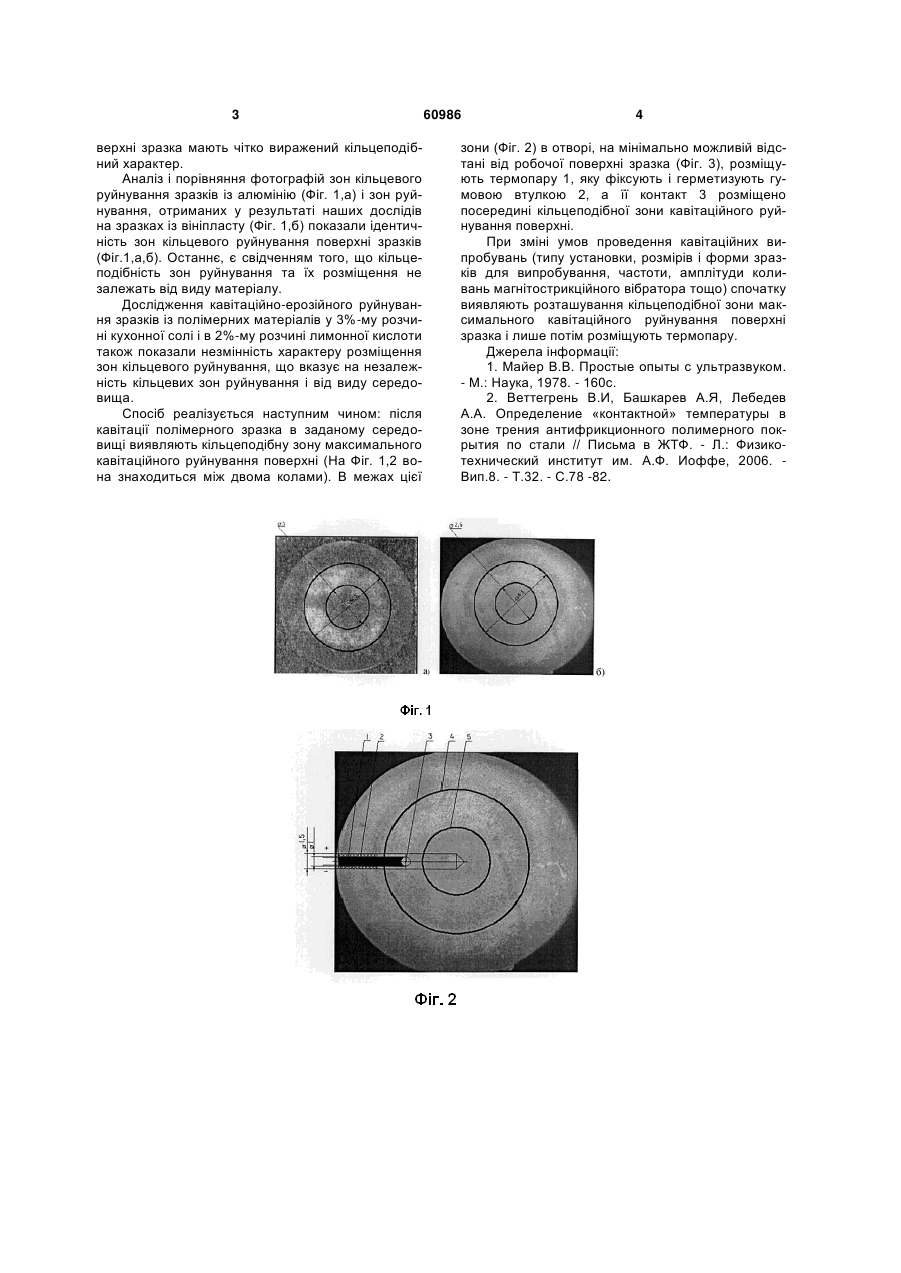

Спосіб вимірювання приповерхневої температури полімерних покриттів при їх кавітаційно 3 верхні зразка мають чітко виражений кільцеподібний характер. Аналіз і порівняння фотографій зон кільцевого руйнування зразків із алюмінію (Фіг. 1,а) і зон руйнування, отриманих у результаті наших дослідів на зразках із вініпласту (Фіг. 1,б) показали ідентичність зон кільцевого руйнування поверхні зразків (Фіг.1,а,б). Останнє, є свідченням того, що кільцеподібність зон руйнування та їх розміщення не залежать від виду матеріалу. Дослідження кавітаційно-ерозійного руйнування зразків із полімерних матеріалів у 3%-му розчині кухонної солі і в 2%-му розчині лимонної кислоти також показали незмінність характеру розміщення зон кільцевого руйнування, що вказує на незалежність кільцевих зон руйнування і від виду середовища. Спосіб реалізується наступним чином: після кавітації полімерного зразка в заданому середовищі виявляють кільцеподібну зону максимального кавітаційного руйнування поверхні (На Фіг. 1,2 вона знаходиться між двома колами). В межах цієї 60986 4 зони (Фіг. 2) в отворі, на мінімально можливій відстані від робочої поверхні зразка (Фіг. 3), розміщують термопару 1, яку фіксують і герметизують гумовою втулкою 2, а її контакт 3 розміщено посередині кільцеподібної зони кавітаційного руйнування поверхні. При зміні умов проведення кавітаційних випробувань (типу установки, розмірів і форми зразків для випробування, частоти, амплітуди коливань магнітострикційного вібратора тощо) спочатку виявляють розташування кільцеподібної зони максимального кавітаційного руйнування поверхні зразка і лише потім розміщують термопару. Джерела інформації: 1. Майер В.В. Простые опыты с ультразвуком. - М.: Наука, 1978. - 160с. 2. Веттегрень В.И, Башкарев А.Я, Лебедев А.А. Определение «контактной» температуры в зоне трения антифрикционного полимерного покрытия по стали // Письма в ЖТФ. - Л.: Физикотехнический институт им. А.Ф. Иоффе, 2006. Вип.8. - Т.32. - С.78 -82. 5 Комп’ютерна верстка Л. Купенко 60986 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of surface temperature of polymer materials at cavitation-erosive destruction of those
Автори англійськоюMartyniuk Andrii Vitaliiovych, Stetsyshyn Myroslav Stepanovych
Назва патенту російськоюСпособ измерения приповерхностной температуры полимерных материалов при их кавитационно-эрозионном разрушении
Автори російськоюМартынюк Андрей Витальевич, Стецышин Мирослав Степанович
МПК / Мітки
МПК: G01N 29/04
Мітки: полімерних, вимірювання, руйнуванні, температури, матеріалів, спосіб, приповерхневої, кавітаційно-ерозійному
