Навісний пристрій для ремонту випускного отвору конвертера

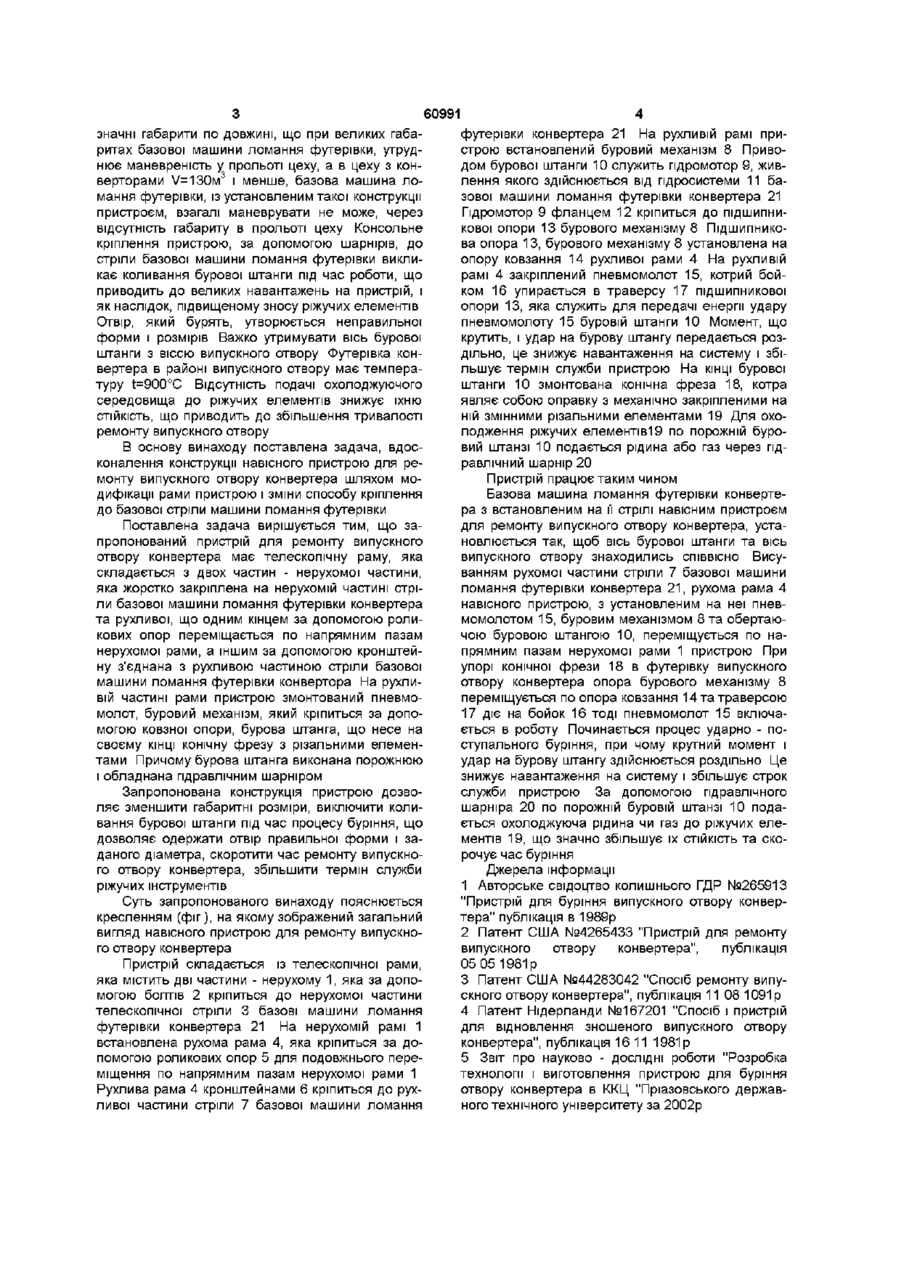

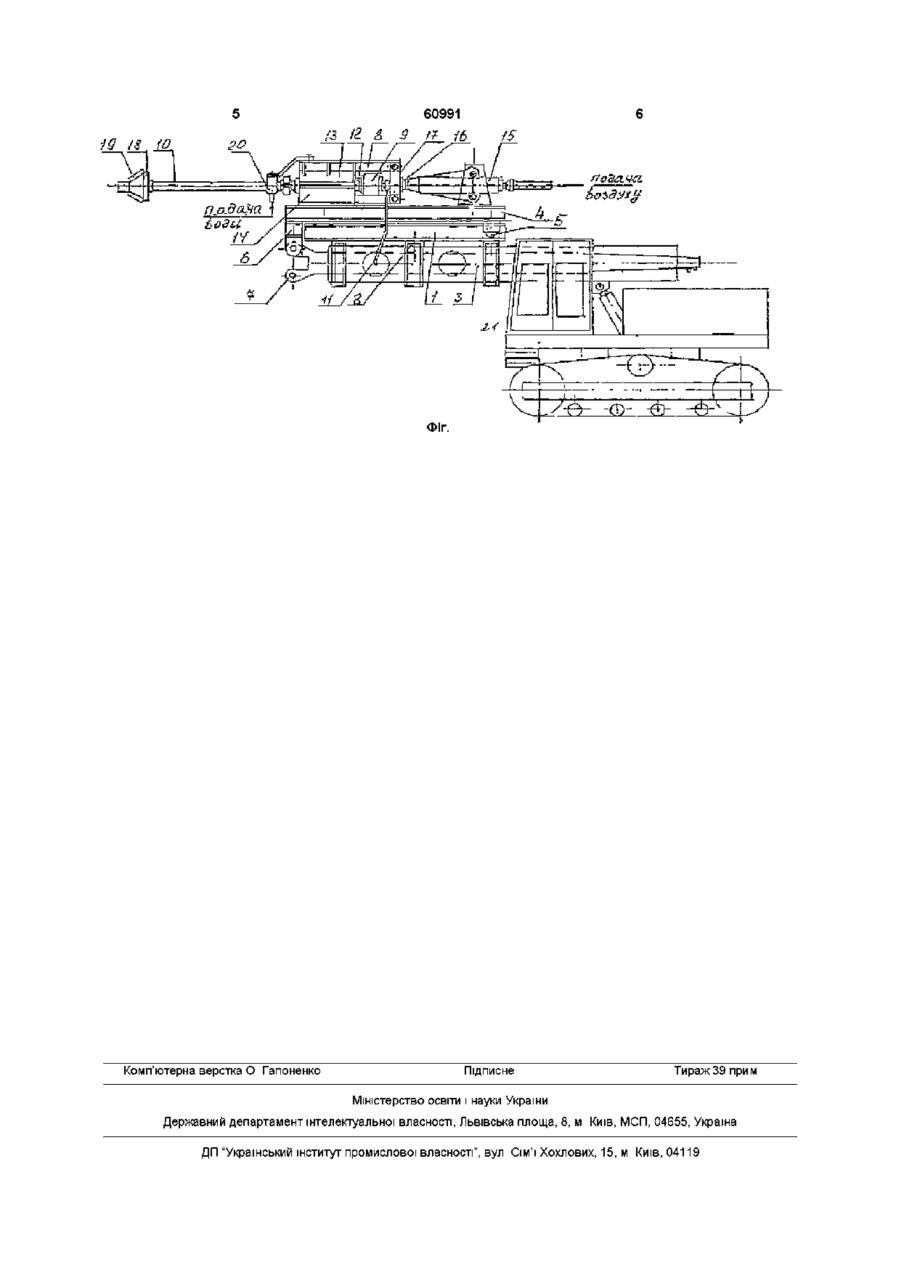

1 Навісний пристрій для ремонту випускного отвору конвертера, що містить раму, яка закріплена до стріли базової машини ламання футерівки конвертера, бурового механізму, бурової штанги, на якій закріплена конічна фреза з різальними Самим прогресивним способом, застосовуваним для видалення зношених вогнетривких блоків, є буріння випускного отвору ВІДОМІ різні пристрої для виконання даної операції (1), (2), (3), (4) Однак застосування спеціальних машин для буріння випускного отвору зв'язано з великими До недоліків відомого пристрою відносяться о (О 60991 значні габарити по довжині, що при великих габаритах базової машини ломання футерівки, утруднює маневреність у прольоті цеху, а в цеху з кон3 верторами V = 1 3 0 M І менше, базова машина ломання футерівки, із установленим такої конструкції пристроєм, взагалі маневрувати не може, через відсутність габариту в прольоті цеху Консольне кріплення пристрою, за допомогою шарнірів, до стріли базової машини ломання футерівки викликає коливання бурової штанги під час роботи, що приводить до великих навантажень на пристрій, і як наслідок, підвищеному зносу ріжучих елементів Отвір, який бурять, утворюється неправильної форми і розмірів Важко утримувати вісь бурової штанги з віссю випускного отвору Футерівка конвертера в районі випускного отвору має температуру t=900°C Відсутність подачі охолоджуючого середовища до ріжучих елементів знижує їхню СТІЙКІСТЬ, що приводить до збільшення тривалості ремонту випускного отвору В основу винаходу поставлена задача, вдосконалення конструкції навісного пристрою для ремонту випускного отвору конвертера шляхом модифікації рами пристрою і зміни способу кріплення до базової стріли машини ломання футерівки Поставлена задача вирішується тим, що запропонований пристрій для ремонту випускного отвору конвертера має телескопічну раму, яка складається з двох частин - нерухомої частини, яка жорстко закріплена на нерухомій частині стріли базової машини ломання футерівки конвертера та рухливої, що одним кінцем за допомогою роликових опор переміщається по напрямним пазам нерухомої рами, а іншим за допомогою кронштейну з'єднана з рухливою частиною стріли базової машини ломання футерівки конвертора На рухливій частині рами пристрою змонтований пневмомолот, буровий механізм, який кріпиться за допомогою ковзної опори, бурова штанга, що несе на своєму КІНЦІ конічну фрезу з різальними елементами Причому бурова штанга виконана порожнюю і обладнана гідравлічним шарніром Запропонована конструкція пристрою дозволяє зменшити габаритні розміри, виключити коливання бурової штанги під час процесу буріння, що дозволяє одержати отвір правильної форми і заданого діаметра, скоротити час ремонту випускного отвору конвертера, збільшити термін служби ріжучих інструментів Суть запропонованого винаходу пояснюється кресленням (фіг), на якому зображений загальний вигляд навісного пристрою для ремонту випускного отвору конвертера Пристрій складається із телескопічної рами, яка містить дві частини - нерухому 1, яка за допомогою болтів 2 кріпиться до нерухомої частини телескопічної стріли 3 базові машини ломання футерівки конвертера 21 На нерухомій рамі 1 встановлена рухома рама 4, яка кріпиться за допомогою роликових опор 5 для подовжнього переміщення по напрямним пазам нерухомої рами 1 Рухлива рама 4 кронштейнами 6 кріпиться до рухливої частини стріли 7 базової машини ломання футерівки конвертера 21 На рухливій рамі пристрою встановлений буровий механізм 8 Приводом бурової штанги 10 служить гідромотор 9, живлення якого здійснюється від гідросистеми 11 базової машини ломання футерівки конвертера 21 Гідромотор 9 фланцем 12 кріпиться до підшипникової опори 13 бурового механізму 8 Підшипникова опора 13, бурового механізму 8 установлена на опору ковзання 14 рухливої рами 4 На рухливій рамі 4 закріплений пневмомолот 15, котрий бойком 16 упирається в траверсу 17 підшипникової опори 13, яка служить для передачі енергії удару пневмомолоту 15 буровій штанги 10 Момент, що крутить, і удар на бурову штангу передається роздільно, це знижує навантаження на систему і збільшує термін служби пристрою На КІНЦІ бурової штанги 10 змонтована конічна фреза 18, котра являє собою оправку з механічно закріпленими на ній змінними різальними елементами 19 Для охолодження ріжучих елементів19 по порожній буровий штанзі 10 подається рідина або газ через гідравлічний шарнір 20 Пристрій працює таким чином Базова машина ломання футерівки конвертера з встановленим на її стрілі навісним пристроєм для ремонту випускного отвору конвертера, установлюється так, щоб вісь бурової штанги та вісь випускного отвору знаходились СПІВВІСНО Висуванням рухомої частини стріли 7 базової машини ломання футерівки конвертера 21, рухома рама 4 навісного пристрою, з установленим на неї пневмомолотом 15, буровим механізмом 8 та обертаючою буровою штангою 10, переміщується по напрямним пазам нерухомої рами 1 пристрою При упорі конічної фрези 18 в футерівку випускного отвору конвертера опора бурового механізму 8 переміщується по опора ковзання 14 та траверсою 17 діє на бойок 16 тоді пневмомолот 15 включається в роботу Починається процес ударно - поступального буріння, при чому крутний момент і удар на бурову штангу здійснюється роздільно Це знижує навантаження на систему і збільшує строк служби пристрою За допомогою гідравлічного шарніра 20 по порожній буровій штанзі 10 подається охолоджуюча рідина чи газ до ріжучих елементів 19, що значно збільшує їх СТІЙКІСТЬ та скорочує час буріння Джерела інформації 1 Авторське свідоцтво колишнього ГДР №265913 "Пристрій для буріння випускного отвору конвертера" публікація в 1989р 2 Патент США №4265433 "Пристрій для ремонту випускного отвору конвертера", публікація 05 05 1981 р 3 Патент США №44283042 "Спосіб ремонту випускного отвору конвертера", публікація 11 08 1091 р 4 Патент Нідерланди №167201 "Спосіб і пристрій для відновлення зношеного випускного отвору конвертера", публікація 16 11 1981 р 5 Звіт про науково - ДОСЛІДНІ роботи "Розробка технології і виготовлення пристрою для буріння отвору конвертера в ККЦ "Пріазовського державного технічного університету за 2002р 5 60991 2O Фіг. Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
