Склепіння дугової сталеплавильної печі

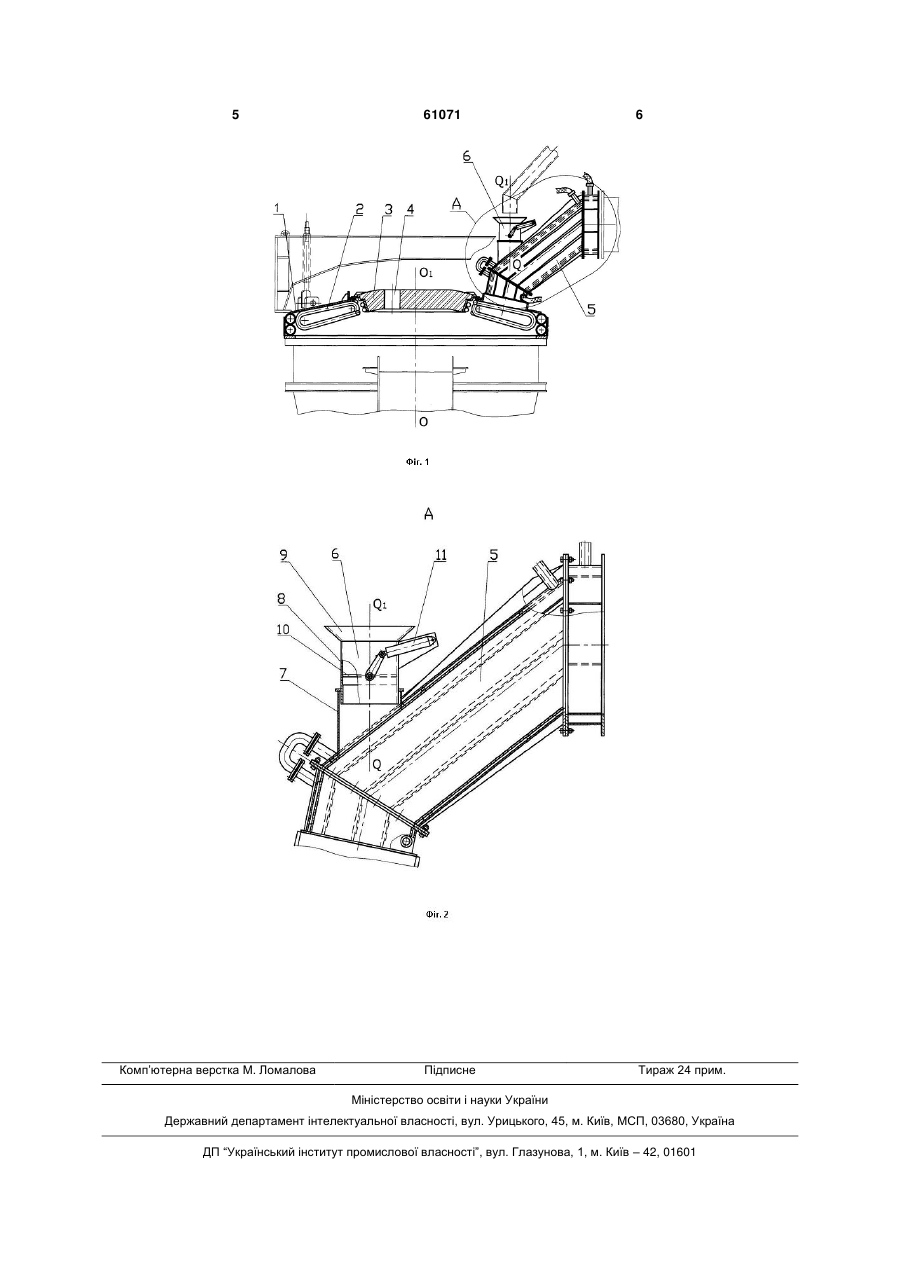

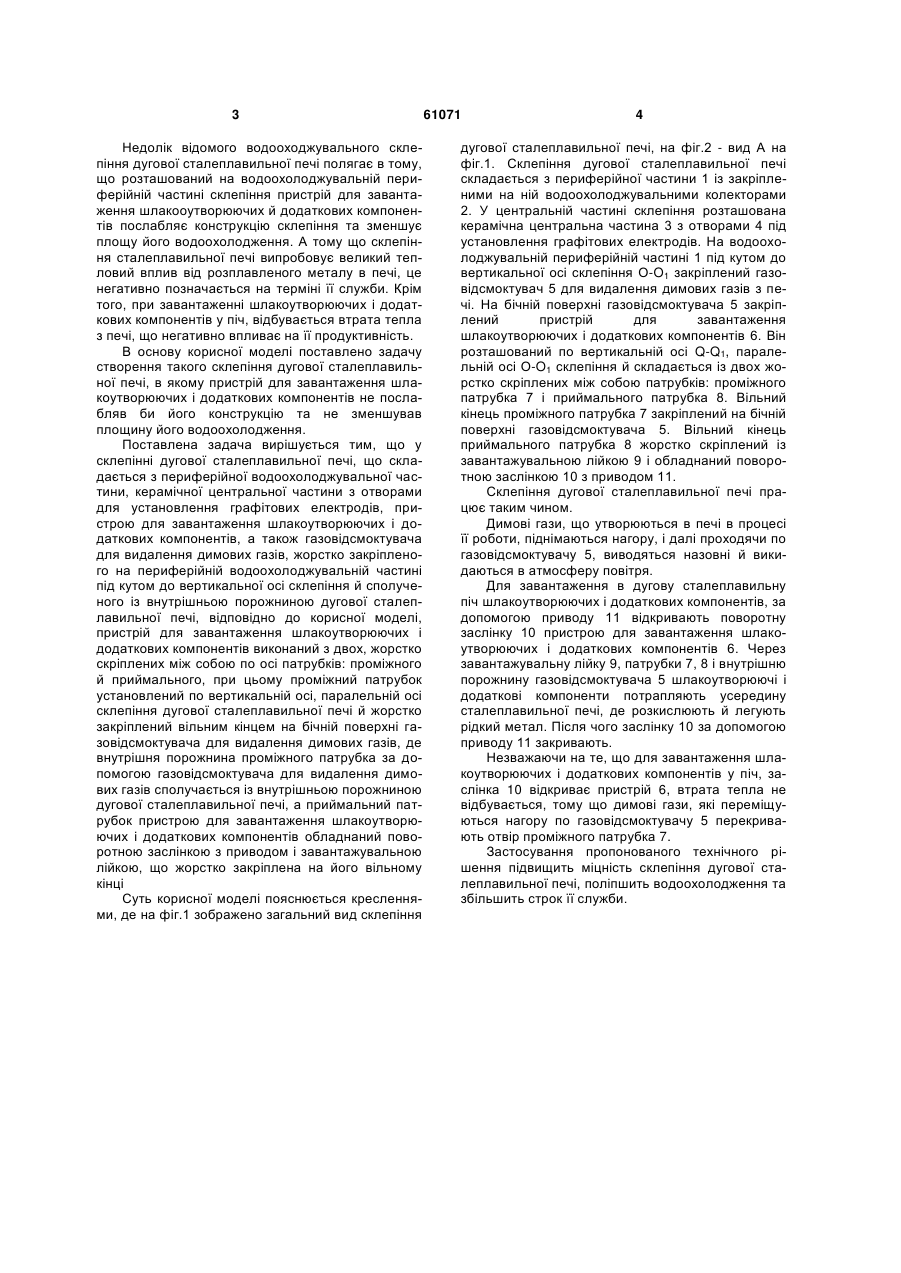

Склепіння дугової сталеплавильної печі, яке містить периферійну водоохолоджувальну частину, керамічну центральну частину з отворами для установлення графітових електродів, пристрій для завантаження шлакоутворюючих і додаткових компонентів, газовідсмоктувач для видалення димових газів, що жорстко закріплений на периферійній водоохолоджувальній частини під кутом до вертикальної осі склепіння та сполучений із внут 3 Недолік відомого водооходжувального склепіння дугової сталеплавильної печі полягає в тому, що розташований на водоохолоджувальній периферійній частині склепіння пристрій для завантаження шлакооутворюючих й додаткових компонентів послабляє конструкцію склепіння та зменшує площу його водоохолодження. А тому що склепіння сталеплавильної печі випробовує великий тепловий вплив від розплавленого металу в печі, це негативно позначається на терміні її служби. Крім того, при завантаженні шлакоутворюючих і додаткових компонентів у піч, відбувається втрата тепла з печі, що негативно впливає на її продуктивність. В основу корисної моделі поставлено задачу створення такого склепіння дугової сталеплавильної печі, в якому пристрій для завантаження шлакоутворюючих і додаткових компонентів не послабляв би його конструкцію та не зменшував площину його водоохолодження. Поставлена задача вирішується тим, що у склепінні дугової сталеплавильної печі, що складається з периферійної водоохолоджувальної частини, керамічної центральної частини з отворами для установлення графітових електродів, пристрою для завантаження шлакоутворюючих і додаткових компонентів, а також газовідсмоктувача для видалення димових газів, жорстко закріпленого на периферійній водоохолоджувальній частині під кутом до вертикальної осі склепіння й сполученого із внутрішньою порожниною дугової сталеплавильної печі, відповідно до корисної моделі, пристрій для завантаження шлакоутворюючих і додаткових компонентів виконаний з двох, жорстко скріплених між собою по осі патрубків: проміжного й приймального, при цьому проміжний патрубок установлений по вертикальній осі, паралельній осі склепіння дугової сталеплавильної печі й жорстко закріплений вільним кінцем на бічній поверхні газовідсмоктувача для видалення димових газів, де внутрішня порожнина проміжного патрубка за допомогою газовідсмоктувача для видалення димових газів сполучається із внутрішньою порожниною дугової сталеплавильної печі, а приймальний патрубок пристрою для завантаження шлакоутворюючих і додаткових компонентів обладнаний поворотною заслінкою з приводом і завантажувальною лійкою, що жорстко закріплена на його вільному кінці Суть корисної моделі пояснюється кресленнями, де на фіг.1 зображено загальний вид склепіння 61071 4 дугової сталеплавильної печі, на фіг.2 - вид А на фіг.1. Склепіння дугової сталеплавильної печі складається з периферійної частини 1 із закріпленими на ній водоохолоджувальними колекторами 2. У центральній частині склепіння розташована керамічна центральна частина 3 з отворами 4 під установлення графітових електродів. На водоохолоджувальній периферійній частині 1 під кутом до вертикальної осі склепіння О-O1 закріплений газовідсмоктувач 5 для видалення димових газів з печі. На бічній поверхні газовідсмоктувача 5 закріплений пристрій для завантаження шлакоутворюючих і додаткових компонентів 6. Він розташований по вертикальній осі Q-Q1, паралельній осі О-O1 склепіння й складається із двох жорстко скріплених між собою патрубків: проміжного патрубка 7 і приймального патрубка 8. Вільний кінець проміжного патрубка 7 закріплений на бічній поверхні газовідсмоктувача 5. Вільний кінець приймального патрубка 8 жорстко скріплений із завантажувальною лійкою 9 і обладнаний поворотною заслінкою 10 з приводом 11. Склепіння дугової сталеплавильної печі працює таким чином. Димові гази, що утворюються в печі в процесі її роботи, піднімаються нагору, і далі проходячи по газовідсмоктувачу 5, виводяться назовні й викидаються в атмосферу повітря. Для завантаження в дугову сталеплавильну піч шлакоутворюючих і додаткових компонентів, за допомогою приводу 11 відкривають поворотну заслінку 10 пристрою для завантаження шлакоутворюючих і додаткових компонентів 6. Через завантажувальну лійку 9, патрубки 7, 8 і внутрішню порожнину газовідсмоктувача 5 шлакоутворюючі і додаткові компоненти потрапляють усередину сталеплавильної печі, де розкислюють й легують рідкий метал. Після чого заслінку 10 за допомогою приводу 11 закривають. Незважаючи на те, що для завантаження шлакоутворюючих і додаткових компонентів у піч, заслінка 10 відкриває пристрій 6, втрата тепла не відбувається, тому що димові гази, які переміщуються нагору по газовідсмоктувачу 5 перекривають отвір проміжного патрубка 7. Застосування пропонованого технічного рішення підвищить міцність склепіння дугової сталеплавильної печі, поліпшить водоохолодження та збільшить строк її служби. 5 Комп’ютерна верстка М. Ломалова 61071 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
