Спосіб і установка для мінімізації місцевого зносу завантажувального конуса під час обробки розплавленого металу у ковші

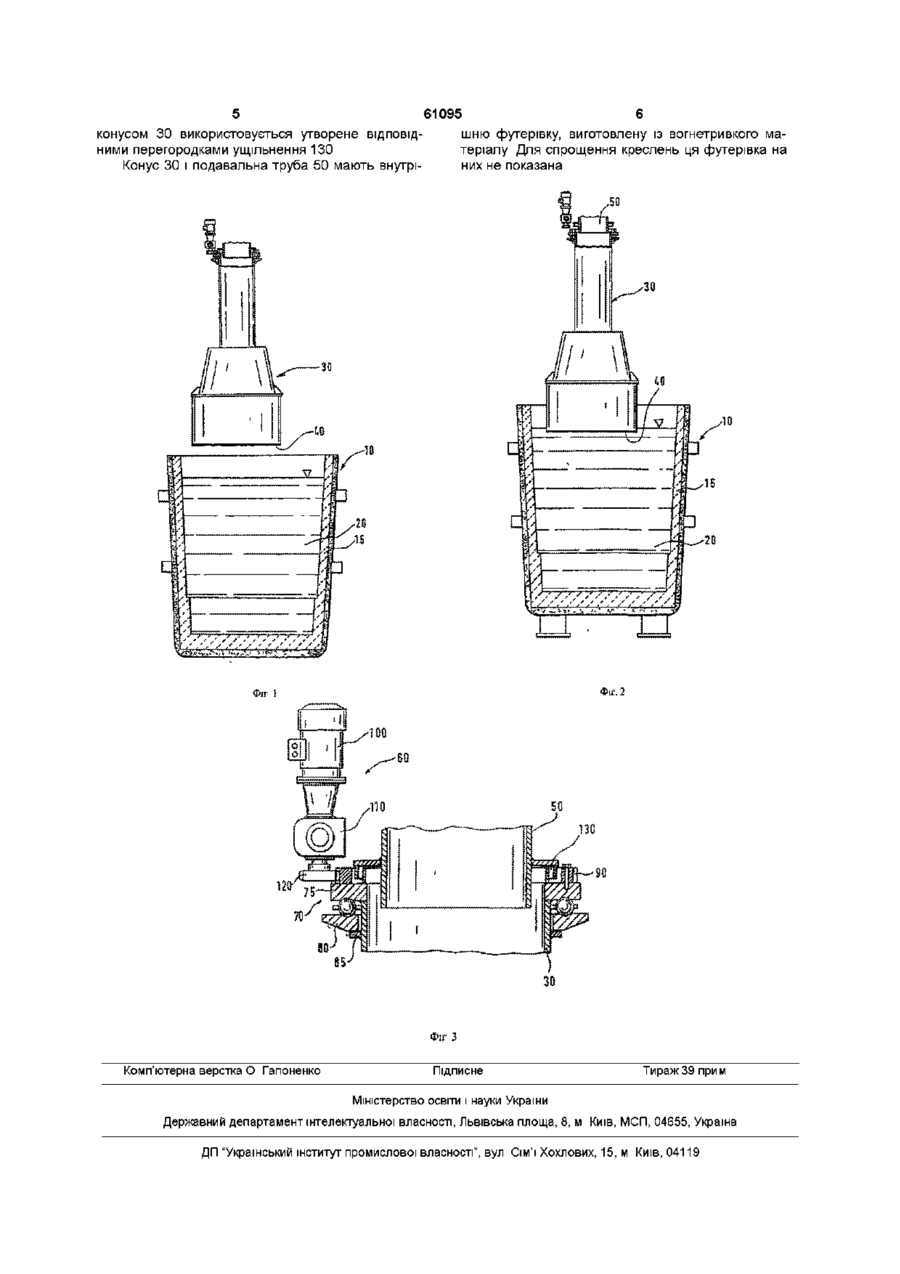

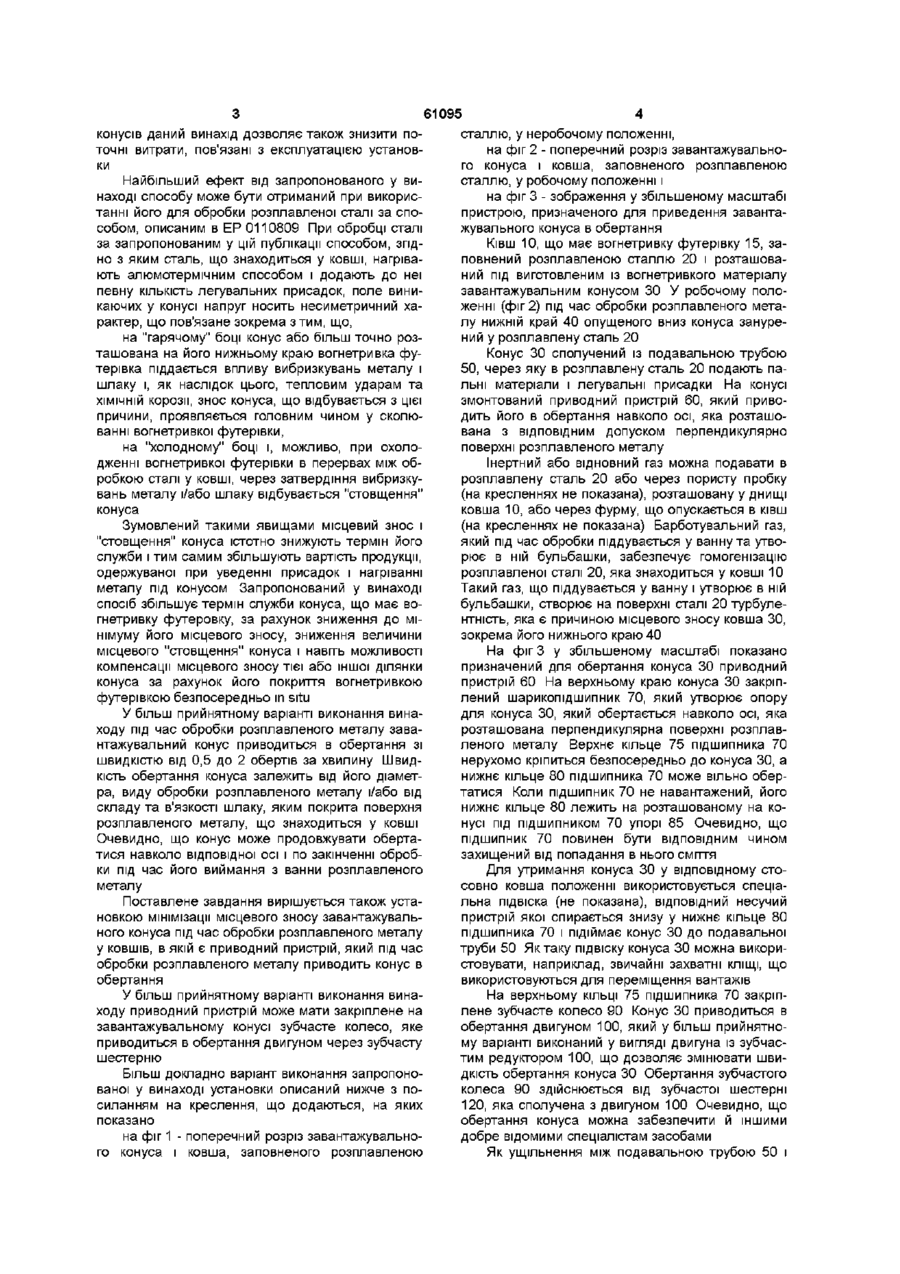

1 Спосіб мінімізації місцевого зносу завантажувального конуса під час обробки розплавленого металу у ковші, який відрізняється тим, що завантажувальний конус обертається навколо осі, що розташована по суті перпендикулярно поверхні розплавленого металу 2 Спосіб за п 1, який відрізняється тим, що швидкість обертання завантажувального конуса складає від 0,5 до 2 обертів за хвилину 3 Установка для здійснення способу за будь-яким 3 попередніх пунктів, яка відрізняється тим, що в ній є привідний пристрій, за допомогою якого завантажувальний конус приводиться в обертання 4 Установка за п 3, яка відрізняється тим, що привідний пристрій має закріплене на завантажувальному конусі зубчасте колесо, яке приводиться в обертання двигуном через зубчасту шестірню Даний винахід відноситься до способу мінімізації місцевого зносу завантажувального конуса під час обробки розплавленого металу у ковші та установки для його здійснення Існуючі в даний час способи обробки розплавленого металу, зокрема сталі, у ковші засновані на зануренні конуса або труби у розплавлений метал, який знаходиться у ковші До такого роду способів обробки відносяться зокрема такі способи, які ВІДОМІ як CAS, CAS-OB, HALT та ш При обробці розплавленого металу таким способом розплавлений метал, що знаходиться в ковші, піддається різній обробці в обмеженій зоні, утвореній зануреним у метал конусом Під занурений у розплавлений метал конус подається барботувальний, утворюючий у розплавленому металі бульбашки газ, який гомогенізує склад розплавленого металу у процесі його обробки При продуванні через метал барботувального газу на поверхні розплавленого металу виникає турбулентність, яка є причиною прискореного місцевого зносу роз ташованого над нижнім краєм ділянки конуса Завданням даного винаходу є розробка способу і установки, які під час обробки розплавленого металу у ковші дозволяють звести до мінімуму можливий місцевий знос конуса Зазначене завдання вирішується способом мінімізації місцевого зносу завантажувального конуса під час обробки розплавленого металу у ковші, згідно з винаходом завантажувальний конус обертається навколо осі, що розташована по суті перпендикулярно поверхні розплавленого металу Таке обертання конуса дозволяє звести місцевий знос конуса до мінімуму Пов'язане це з тим, що при обертанні конуса турбулентність, яка виникає в металі під час його обробки, не служить джерелом підвищеного зносу ВІДПОВІДНОГО місця конуса Очевидно, що конус, який обертається у розплавленому металі, зношується рівномірно по усьому своєму периметру З урахуванням високої вартості таких конусів і великої трудомісткості робіт по заміні зношених О ю о> о (О 61095 сталлю, у неробочому положенні, конусів даний винахід дозволяє також знизити пона фіг 2 - поперечний розріз завантажувальноточні витрати, пов'язані з експлуатацією установго конуса і ковша, заповненого розплавленою ки сталлю, у робочому положенні і Найбільший ефект від запропонованого у вина фіг 3 - зображення у збільшеному масштабі наході способу може бути отриманий при викориспристрою, призначеного для приведення завантатанні його для обробки розплавленої сталі за спожувального конуса в обертання собом, описаним в ЕР 0110809 При обробці сталі за запропонованим у цій публікації способом, згідКівш 10, що має вогнетривку футерівку 15, зано з яким сталь, що знаходиться у ковші, нагріваповнений розплавленою сталлю 20 і розташовають алюмотермічним способом і додають до неї ний під виготовленим із вогнетривкого матеріалу певну КІЛЬКІСТЬ легувальних присадок, поле винизавантажувальним конусом ЗО У робочому полокаючих у конусі напруг носить несиметричний хаженні (фіг 2) під час обробки розплавленого метарактер, що пов'язане зокрема з тим, що, лу нижній край 40 опущеного вниз конуса занурений у розплавлену сталь 20 на "гарячому" боці конус або більш точно розташована на його нижньому краю вогнетривка фуКонус ЗО сполучений із подавальною трубою терівка піддається впливу вибризкувань металу і 50, через яку в розплавлену сталь 20 подають пашлаку і, як наслідок цього, тепловим ударам та льні матеріали і легувальні присадки На конусі ХІМІЧНІЙ корозії, знос конуса, що відбувається з цієї змонтований приводний пристрій 60, який привопричини, проявляється головним чином у сколюдить його в обертання навколо осі, яка розташованні вогнетривкої футерівки, вана з ВІДПОВІДНИМ допуском перпендикулярно поверхні розплавленого металу на "холодному" боці і, можливо, при охолодженні вогнетривкої футерівки в перервах між обІнертний або відновний газ можна подавати в робкою сталі у ковші, через затвердіння вибризкурозплавлену сталь 20 або через пористу пробку вань металу і/або шлаку відбувається "стовщення" (на кресленнях не показана), розташовану у днищі конуса ковша 10, або через фурму, що опускається в ківш (на кресленнях не показана) Барботувальний газ, Зумовлений такими явищами місцевий знос і який під час обробки піддувається у ванну та утво"стовщення" конуса істотно знижують термін його рює в ній бульбашки, забезпечує гомогенізацію служби і тим самим збільшують вартість продукції, розплавленої сталі 20, яка знаходиться у ковші 10 одержуваної при уведенні присадок і нагріванні Такий газ, що піддувається у ванну і утворює в ній металу під конусом Запропонований у винаході бульбашки, створює на поверхні сталі 20 турбулеспосіб збільшує термін служби конуса, що має вонтність, яка є причиною місцевого зносу ковша ЗО, гнетривку футеровку, за рахунок зниження до мізокрема його нижнього краю 40 німуму його місцевого зносу, зниження величини місцевого "стовщення" конуса і навіть можливості На фіг 3 у збільшеному масштабі показано компенсації місцевого зносу тієї або іншої ділянки призначений для обертання конуса ЗО приводний конуса за рахунок його покриття вогнетривкою пристрій 60 На верхньому краю конуса ЗО закріпфутерівкою безпосередньо in situ лений шарикопідшипник 70, який утворює опору для конуса ЗО, який обертається навколо осі, яка У більш прийнятному варіанті виконання винарозташована перпендикулярна поверхні розплавходу під час обробки розплавленого металу заваленого металу Верхнє кільце 75 підшипника 70 нтажувальний конус приводиться в обертання зі нерухомо кріпиться безпосередньо до конуса ЗО, а швидкістю від 0,5 до 2 обертів за хвилину Швиднижнє кільце 80 підшипника 70 може вільно оберкість обертання конуса залежить від його діаметтатися Коли підшипник 70 не навантажений, його ра, виду обробки розплавленого металу і/або від нижнє кільце 80 лежить на розташованому на коскладу та в'язкості шлаку, яким покрита поверхня нусі під підшипником 70 упорі 85 Очевидно, що розплавленого металу, що знаходиться у ковші підшипник 70 повинен бути ВІДПОВІДНИМ чином Очевидно, що конус може продовжувати обертазахищений від попадання в нього сміття тися навколо відповідної осі і по закінченні обробки під час його виймання з ванни розплавленого Для утримання конуса ЗО у відповідному стометалу совно ковша положенні використовується спеціальна підвіска (не показана), ВІДПОВІДНИЙ несучий Поставлене завдання вирішується також устапристрій якої спирається знизу у нижнє кільце 80 новкою мінімізації місцевого зносу завантажувальпідшипника 70 і підіймає конус ЗО до подавальної ного конуса під час обробки розплавленого металу труби 50 Як таку підвіску конуса ЗО можна викориу ковшів, в якій є приводний пристрій, який під час стовувати, наприклад, звичайні захватні КЛІЩІ, ЩО обробки розплавленого металу приводить конус в використовуються для переміщення вантажів обертання У більш прийнятному варіанті виконання винаНа верхньому КІЛЬЦІ 75 підшипника 70 закріпходу приводний пристрій може мати закріплене на лене зубчасте колесо 90 Конус ЗО приводиться в завантажувальному конусі зубчасте колесо, яке обертання двигуном 100, який у більш прийнятноприводиться в обертання двигуном через зубчасту му варіанті виконаний у вигляді двигуна із зубчасшестерню тим редуктором 100, що дозволяє змінювати швидкість обертання конуса ЗО Обертання зубчастого Більш докладно варіант виконання запропоноколеса 90 здійснюється від зубчастої шестерні ваної у винаході установки описаний нижче з по120, яка сполучена з двигуном 100 Очевидно, що силанням на креслення, що додаються, на яких обертання конуса можна забезпечити й іншими показано добре відомими спеціалістам засобами на фіг 1 - поперечний розріз завантажувального конуса і ковша, заповненого розплавленою Як ущільнення між подавальною трубою 50 і 5 61095 6 конусом 30 використовується утворене ВІДПОВІДшню футерівку, виготовлену із вогнетривкого маними перегородками ущільнення 130 теріалу Для спрощення креслень ця футерівка на Конус ЗО і подавальна труба 50 мають внутрь них не показана Фіг З Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
