Установка для віброімпульсівної обробки розплавленого металу

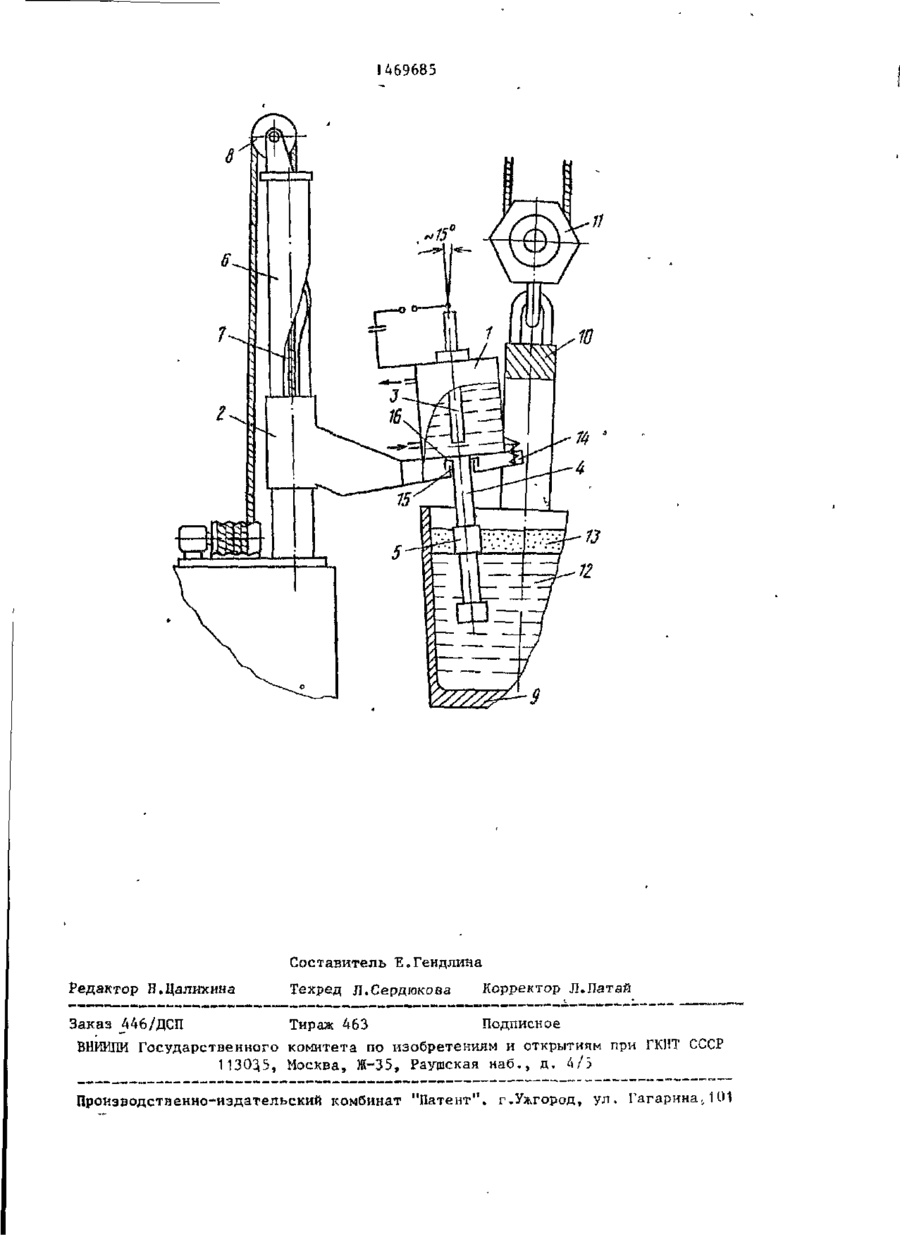

Изобретение относится к области металлургии, преимущественно к сталеплавильному и литейному производствам, и может быть использовано для внелечной обработки жидких металлов и сплавов упругими колебаниями. Целью изобретения является повышение эффективности процесса обработки и упрощение конструкции. Установка содержит источник упругих колебаний в виде прокачиваемой рабочей жидкостью Изобретение относится к области металлургии, преимущественно к сталеплавильному и литейному производствам, и может быть использовано для внепечной обработки жидких металлов и сплавов упругими колебаниями. Цель изобретения - повышение эф-1 фективности процесса обработки ' и упрощение конструкции. На чертеже показана описываемая установка. і 2-89 *.* *. г разрядной камеры, установленной на упругих опорах планшайбы поворотной стрелы механизма ее перемещения.Б разрядную камеру встроены положительный и отрицательный электроды, соединенные с генератором импульсов тока. Против положительного электрода закреплена мембрана с центральным выступом, на котором смонтирован излучатель с насадкой. Механизм перемещения разрядной камеры снабжен вертикальной цилиндрической полой колонной с направляющим профильным пазом и трособлочной передачей, размещенной в колонне и закрепленной на ее основа** нии, причем поворотная стрела смонтирована на колонне и ее перемещение относительно вертикальной оси ограничено профилем направляющего паза. Установка позволяет сократить общую продоллштельность обработки расплава, имеет упрощенную конструкцию и относительно низкую металлоемкость. 2 з.л, ф-лы, 1 ил. Установка содержит источник упругих колебаний, выполненный в виде прокачиваемой рабочей жидкостью рабочей камеры 1, установленной на поворотной стреле 2, со встроенными в камеру доложительным 3 и отрицательным (на чертеже не показан) электродами, соединенными с генератором импульсов тока (на чертеже не показан). Против положительного электрода 3 закреплена мембрана с излучателем h (Л С 05 00 СЛ "1469685 и насадкой 5. Механизм,перемещения разрядной камеры выполнен в виде вертикальной цилиндрической полой колонны 6 с направляющим профильным пазом 5 7, по которому с помощью трособлочной передачи 8 поворотом стрелы 2 обеспечивается ввод излучателя в ковш 9, траверсой 10, подвешенной на гаке крана 11. После обработки расплавлен- \Q ного металла 12 со шлаковым слоем 13 излучатель выводится из расплава н ^из-под траверсы, и технологический процесс завершается, Перемещение камеры осуществляется 15 подъемом - опусканием, а также поворотом стрелы вокруг вертикальной оси колонны 6 трособлочной передачей 8, размещенной в колонне и на ее основаниях (верхнем и нижнем). Излучатель 20 выполнен с дополнительной профильной насадкой, контактирующей с зеркалом расплава металла 12 при погружении излучателя в ковш и возвышающейся над шлаковым слоем 13, Камера уста- 25 новлена на упругих опорах планшайбы 14. Излучатель установлен наклонно и под мембраной снабжен юбкой 15, а планшайба - втулкой 16, входящей в юбку излучателя. 30 Установка работает следующим образом. Исходное положение - стрела 2 с камерой 1 и излучателем 4 находятся верхнем положении па колонне 6, (в 35 причем освобождается пространство, в котором на гаке подвески крана 11 подвешена траверса 10 ковша 9. Включением привода трособлочная передача 8 осуществляет разворот стрелы 2 по профильному пазу 7 и излучатель опус кается на установленную величину в расплав металла 12 через шлаковый слой 13. После включения генератора щается в исходное положение. Использование в качестве направляющего, несущего и фиксирующего устройства вертикальной цилиндрической полой колонны, снабженной направляющим профильным пазом, обеспечивает возможность значительного упрощения механизма перемещения и поворота стрелы единственной трособлочной передачей, которая компактно размещается в колонне и на ее основаниях (верхнем и нижнем). Выполнение излучателя с юбкой, а планшайбы поворотной стрелы с втулкой, входящей в юбку излучателя, устраняет возможность стекалия воды по волноводу в ковш и исключает аварийную ситуацию. Установка излучателя с наклоном к вертикальной оси обеспечивает легкий ввод и вывод излучателя из расплава и устраняет возможность касания излучателем футеровки ковша. Снабжение излучателч дополнительной насадкой, верхний торец которой расположен выше шлакового слоя, а нижний контактирует с зеркалом расплава, обеспечивает равномерное распространение сферических волн сжатия во всем объеме расплава, т.е. равномерную его дегазацию и распределение центров кристаллизации после разливки металла из ковша, а также препятствует образованию восходящего потока металла по осевой зоне ковша, благоприятствуя перемешиванию металла и уменьшая размывающее воздействие на стенки и дно ковша. Наличие насадки, контактирующей с зеркалом расплава, облегчает образование и распространение на нем поперечных расходящихся волн, способствующих образованию дождя кристаллов и охлаждению зеркала жидкто ,г импульсов тока возникающие высокометалла. Размещение части насадка вольтные электрические,разряды вызынад шлаковым слоем гарантирует отвают импульсные колебания мембраны камеры, причем по вибрирующему излусутствие активной эрозии волновода, чателю 4 в массу металла распрострахарактерной для этого участка узлуняются плоские волны сжатия, колебачателя при отсутствии насадки, усиния насадки передаются поверхности ливается турбулизация расплава в расплава, возбуждая на ней поперечные объеме ковша. волны. Распространяющиеся по поверхТаким образом, установка обеспености и внутри расплава волны являютчивает сокращение общего времени ся причиной дегазации расплава, ускообработки расплава, благодаря чему рения перемешивания' и увеличения -• ** исключается возможность замораживаі ния расплава в ковше, повышается количества центров кристаллизации. экономическая эффективность процесса После окончания процесса обработки обработки. Кроме того, по расплава механизм перемещения возвра 1469635 ния эффективности процесса обработки и упрощения конструкции,механизм перемещения разрядной камеры снабжен вертикальной цилиндрической полой колонной с направляющим профильным пазом и передачей, например,тросоФ о р м у л а и з о б р е т е н и я блочной» размещенной в колонне и закрепленной на ее основании, причем 1. Установка для виброимпульсной поворотная стрела смонтирована на обработки расплавленного металла, со- ю колонне и ее перемещение ограничено держащая источник упругих колебаний профилем направляющего паза к ее в виде прокачиваемой рабочей жидвертикальной оси. костью разрядной камеры, установленной на упругих опорах планшайбы пово2. Установка по п.1, о т л и ч а ротной стрелы механизма ее перечеще- 15 ю щ а я с я тем, что планшайба снабния, со встроенными в нее положительжена втулкой, а излучатель - защитным и отрицательным электродами, соеным экраном, охватывающим втулку, диненными с генератором импульсов топричем излучатель установлен наклонка, и мембраной, закрепленной против но, положительного электрода, с централь-f 20 3. Установка по пп.1 и 2, о т ным выступом, на котрром смонтирован л и ч а ю щ а я с я тем, что излучаизлучатель с насадкой, о т л и ч а тель снабжен на погружаемой в расю щ а я с я тем, что, с целью повышеплав части дополнительной насадкой. с прототипом данное техническое решение позволяет упростить конструкцию, на порядок уменьшить ее металлоемкость и трудоемкость изготовления. J . 1469685 8 Составитель Е.Гендлина Редактор Н.Цалихина Техред Л.Сердюкова Корректор Л.Патай Заказ ^46/ДСП Тираж 463 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР 1130^5, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент". г.Ужгород, ул. Гагарина;, 101
