Шкребок коробчастий перифітичний

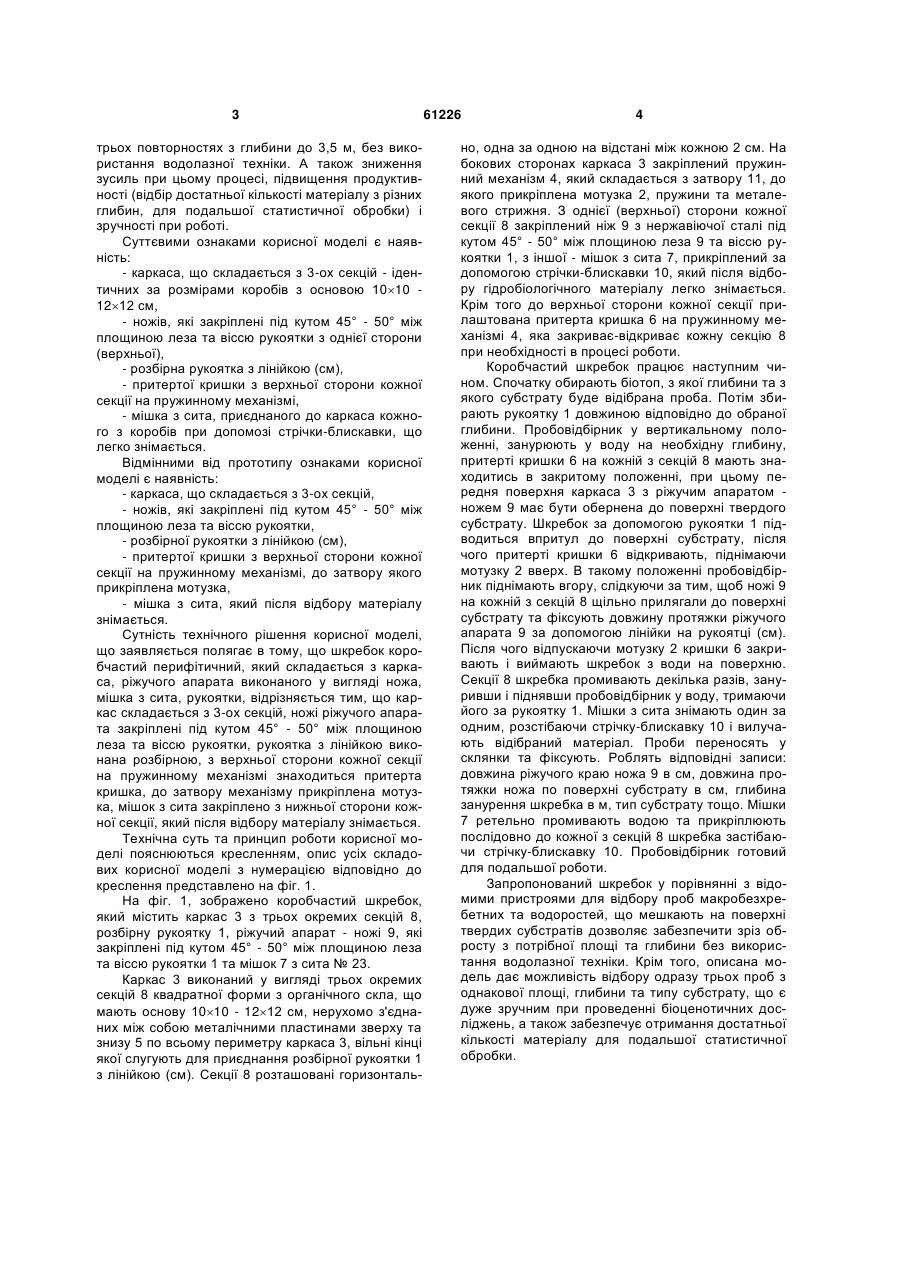

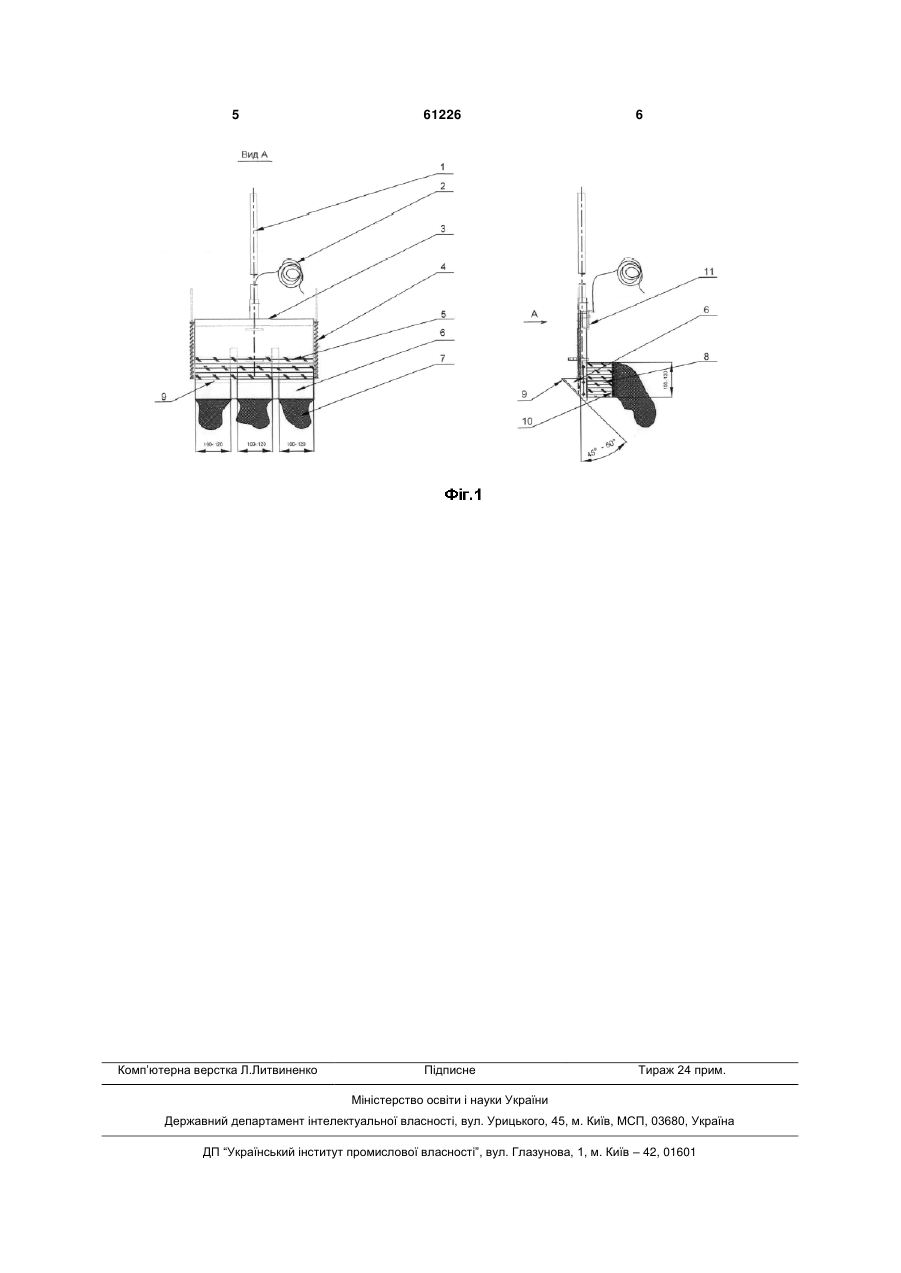

Шкребок коробчастий перифітичний, що містить каркас, ріжучий апарат, виконаний у вигляді 3 трьох повторностях з глибини до 3,5 м, без використання водолазної техніки. А також зниження зусиль при цьому процесі, підвищення продуктивності (відбір достатньої кількості матеріалу з різних глибин, для подальшої статистичної обробки) і зручності при роботі. Суттєвими ознаками корисної моделі є наявність: - каркаса, що складається з 3-ох секцій - ідентичних за розмірами коробів з основою 1010 1212 см, - ножів, які закріплені під кутом 45° - 50° між площиною леза та віссю рукоятки з однієї сторони (верхньої), - розбірна рукоятка з лінійкою (см), - притертої кришки з верхньої сторони кожної секції на пружинному механізмі, - мішка з сита, приєднаного до каркаса кожного з коробів при допомозі стрічки-блискавки, що легко знімається. Відмінними від прототипу ознаками корисної моделі є наявність: - каркаса, що складається з 3-ох секцій, - ножів, які закріплені під кутом 45° - 50° між площиною леза та віссю рукоятки, - розбірної рукоятки з лінійкою (см), - притертої кришки з верхньої сторони кожної секції на пружинному механізмі, до затвору якого прикріплена мотузка, - мішка з сита, який після відбору матеріалу знімається. Сутність технічного рішення корисної моделі, що заявляється полягає в тому, що шкребок коробчастий перифітичний, який складається з каркаса, ріжучого апарата виконаного у вигляді ножа, мішка з сита, рукоятки, відрізняється тим, що каркас складається з 3-ох секцій, ножі ріжучого апарата закріплені під кутом 45° - 50° між площиною леза та віссю рукоятки, рукоятка з лінійкою виконана розбірною, з верхньої сторони кожної секції на пружинному механізмі знаходиться притерта кришка, до затвору механізму прикріплена мотузка, мішок з сита закріплено з нижньої сторони кожної секції, який після відбору матеріалу знімається. Технічна суть та принцип роботи корисної моделі пояснюються кресленням, опис усіх складових корисної моделі з нумерацією відповідно до креслення представлено на фіг. 1. На фіг. 1, зображено коробчастий шкребок, який містить каркас 3 з трьох окремих секцій 8, розбірну рукоятку 1, ріжучий апарат - ножі 9, які закріплені під кутом 45° - 50° між площиною леза та віссю рукоятки 1 та мішок 7 з сита № 23. Каркас 3 виконаний у вигляді трьох окремих секцій 8 квадратної форми з органічного скла, що мають основу 1010 - 1212 см, нерухомо з'єднаних між собою металічними пластинами зверху та знизу 5 по всьому периметру каркаса 3, вільні кінці якої слугують для приєднання розбірної рукоятки 1 з лінійкою (см). Секції 8 розташовані горизонталь 61226 4 но, одна за одною на відстані між кожною 2 см. На бокових сторонах каркаса 3 закріплений пружинний механізм 4, який складається з затвору 11, до якого прикріплена мотузка 2, пружини та металевого стрижня. З однієї (верхньої) сторони кожної секції 8 закріплений ніж 9 з нержавіючої сталі під кутом 45° - 50° між площиною леза 9 та віссю рукоятки 1, з іншої - мішок з сита 7, прикріплений за допомогою стрічки-блискавки 10, який після відбору гідробіологічного матеріалу легко знімається. Крім того до верхньої сторони кожної секції прилаштована притерта кришка 6 на пружинному механізмі 4, яка закриває-відкриває кожну секцію 8 при необхідності в процесі роботи. Коробчастий шкребок працює наступним чином. Спочатку обирають біотоп, з якої глибини та з якого субстрату буде відібрана проба. Потім збирають рукоятку 1 довжиною відповідно до обраної глибини. Пробовідбірник у вертикальному положенні, занурюють у воду на необхідну глибину, притерті кришки 6 на кожній з секцій 8 мають знаходитись в закритому положенні, при цьому передня поверхня каркаса 3 з ріжучим апаратом ножем 9 має бути обернена до поверхні твердого субстрату. Шкребок за допомогою рукоятки 1 підводиться впритул до поверхні субстрату, після чого притерті кришки 6 відкривають, піднімаючи мотузку 2 вверх. В такому положенні пробовідбірник піднімають вгору, слідкуючи за тим, щоб ножі 9 на кожній з секцій 8 щільно прилягали до поверхні субстрату та фіксують довжину протяжки ріжучого апарата 9 за допомогою лінійки на рукоятці (см). Після чого відпускаючи мотузку 2 кришки 6 закривають і виймають шкребок з води на поверхню. Секції 8 шкребка промивають декілька разів, зануривши і піднявши пробовідбірник у воду, тримаючи його за рукоятку 1. Мішки з сита знімають один за одним, розстібаючи стрічку-блискавку 10 і вилучають відібраний матеріал. Проби переносять у склянки та фіксують. Роблять відповідні записи: довжина ріжучого краю ножа 9 в см, довжина протяжки ножа по поверхні субстрату в см, глибина занурення шкребка в м, тип субстрату тощо. Мішки 7 ретельно промивають водою та прикріплюють послідовно до кожної з секцій 8 шкребка застібаючи стрічку-блискавку 10. Пробовідбірник готовий для подальшої роботи. Запропонований шкребок у порівнянні з відомими пристроями для відбору проб макробезхребетних та водоростей, що мешкають на поверхні твердих субстратів дозволяє забезпечити зріз обросту з потрібної площі та глибини без використання водолазної техніки. Крім того, описана модель дає можливість відбору одразу трьох проб з однакової площі, глибини та типу субстрату, що є дуже зручним при проведенні біоценотичних досліджень, а також забезпечує отримання достатньої кількості матеріалу для подальшої статистичної обробки. 5 Комп’ютерна верстка Л.Литвиненко 61226 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
