Шкребок торцевий до механізму для очищення рам і броні коксової печі

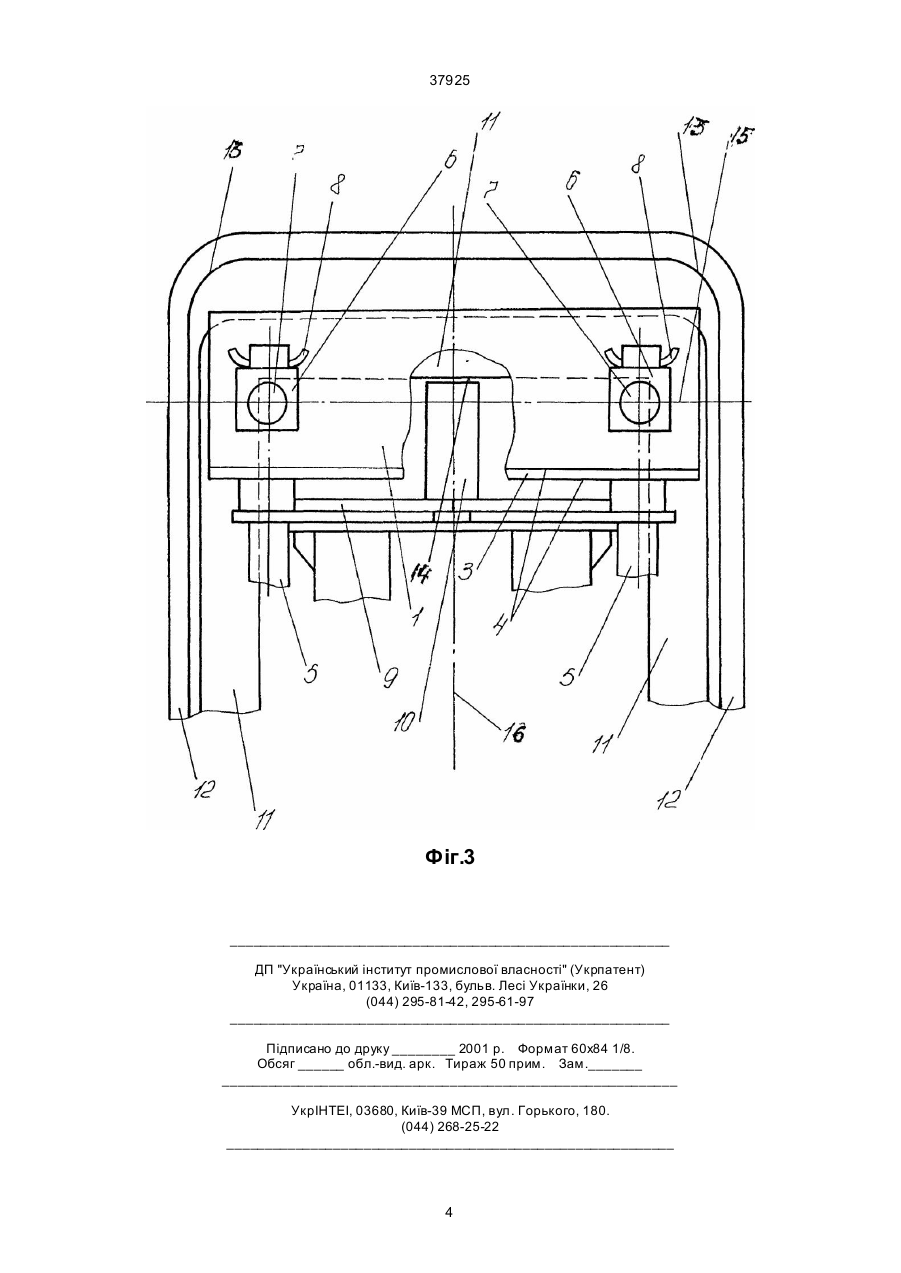

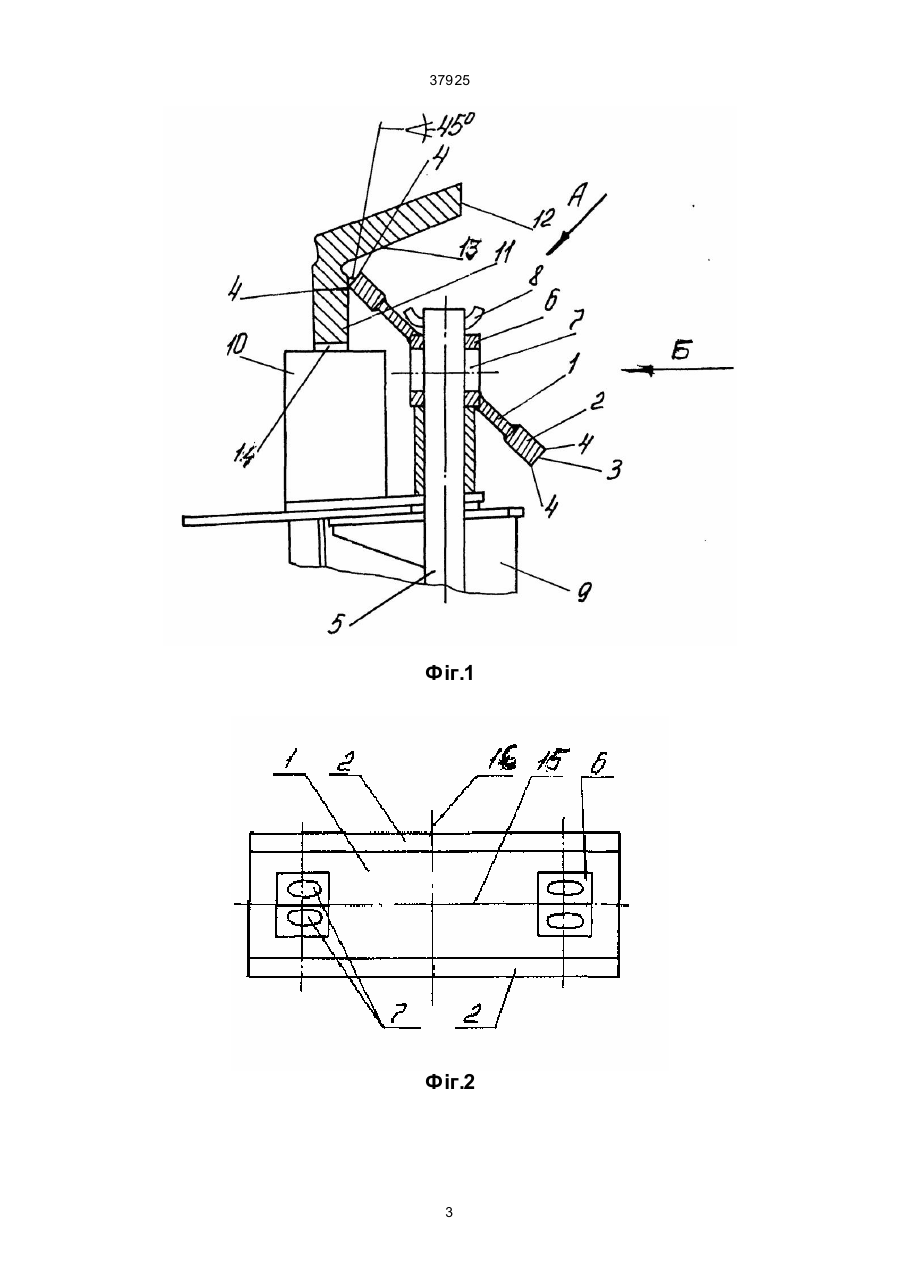

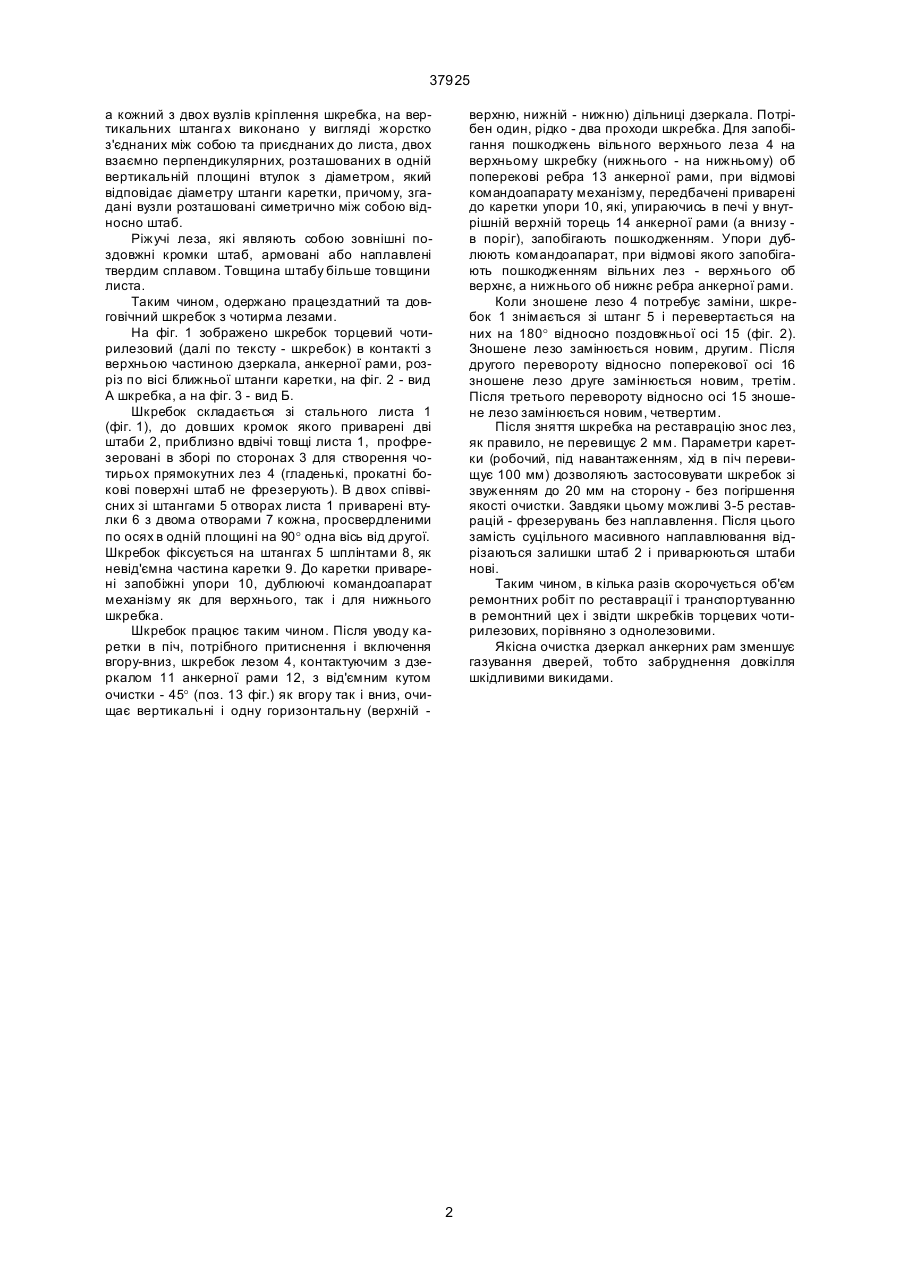

1 Шкребок торцевий до механізму для очищення paм i броні коксової печі, що вміщує сталевий лист у вигляді чотирикутника, і має ріжучу частину та вузли кріплення його на вертикальних штангах каретки, який відрізняється тим, що ріжуча частина виконана у вигляді прикріплених, наприклад, за допомогою електрозварки до поздов 37925 а кожний з двох вузлів кріплення шкребка, на вертикальних штанга х виконано у вигляді жорстко з'єднаних між собою та приєднаних до листа, двох взаємно перпендикулярних, розташованих в одній вертикальній площині втулок з діаметром, який відповідає діаметру штанги каретки, причому, згадані вузли розташовані симетрично між собою відносно штаб. Ріжучі леза, які являють собою зовнішні поздовжні кромки штаб, армовані або наплавлені твердим сплавом. Товщина штабу більше товщини листа. Таким чином, одержано працездатний та довговічний шкребок з чотирма лезами. На фіг. 1 зображено шкребок торцевий чотирилезовий (далі по тексту - шкребок) в контакті з верхньою частиною дзеркала, анкерної рами, розріз по вісі ближньої штанги каретки, на фіг. 2 - вид А шкребка, а на фіг. 3 - вид Б. Шкребок складається зі стального листа 1 (фіг. 1), до довших кромок якого приварені дві штаби 2, приблизно вдвічі товщі листа 1, профрезеровані в зборі по сторонах 3 для створення чотирьох прямокутних лез 4 (гладенькі, прокатні бокові поверхні штаб не фрезерують). В двох співвісних зі штангами 5 отворах листа 1 приварені втулки 6 з двома отворами 7 кожна, просвердленими по осях в одній площині на 90° одна вісь від другої. Шкребок фіксується на штангах 5 шплінтами 8, як невід'ємна частина каретки 9. До каретки приварені запобіжні упори 10, дублюючі командоапарат механізму як для верхнього, так і для нижнього шкребка. Шкребок працює таким чином. Після уводу каретки в піч, потрібного притиснення і включення вгору-вниз, шкребок лезом 4, контактуючим з дзеркалом 11 анкерної рами 12, з від'ємним кутом очистки - 45° (поз. 13 фіг.) як вгору так і вниз, очищає вертикальні і одну горизонтальну (верхній верхню, нижній - нижню) дільниці дзеркала. Потрібен один, рідко - два проходи шкребка. Для запобігання пошкоджень вільного верхнього леза 4 на верхньому шкребку (нижнього - на нижньому) об поперекові ребра 13 анкерної рами, при відмові командоапарату механізму, передбачені приварені до каретки упори 10, які, упираючись в печі у внутрішній верхній торець 14 анкерної рами (а внизу в поріг), запобігають пошкодженням. Упори дублюють командоапарат, при відмові якого запобігають пошкодженням вільних лез - верхнього об верхнє, а нижнього об нижнє ребра анкерної рами. Коли зношене лезо 4 потребує заміни, шкребок 1 знімається зі штанг 5 і перевертається на них на 180° відносно поздовжньої осі 15 (фіг. 2). Зношене лезо замінюється новим, другим. Після другого перевороту відносно поперекової осі 16 зношене лезо друге замінюється новим, третім. Після третього перевороту відносно осі 15 зношене лезо замінюється новим, четвертим. Після зняття шкребка на реставрацію знос лез, як правило, не перевищує 2 мм. Параметри каретки (робочий, під навантаженням, хід в піч перевищує 100 мм) дозволяють застосовувати шкребок зі звуженням до 20 мм на сторону - без погіршення якості очистки. Завдяки цьому можливі 3-5 реставрацій - фрезерувань без наплавлення. Після цього замість суцільного масивного наплавлювання відрізаються залишки штаб 2 і приварюються штаби нові. Таким чином, в кілька разів скорочується об'єм ремонтних робіт по реставрації і транспортуванню в ремонтний цех і звідти шкребків торцевих чотирилезових, порівняно з однолезовими. Якісна очистка дзеркал анкерних рам зменшує газування дверей, тобто забруднення довкілля шкідливими викидами. 2 37925 Фіг.1 Фіг.2 3 37925 Фіг.3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
