Фуркальний шкребок

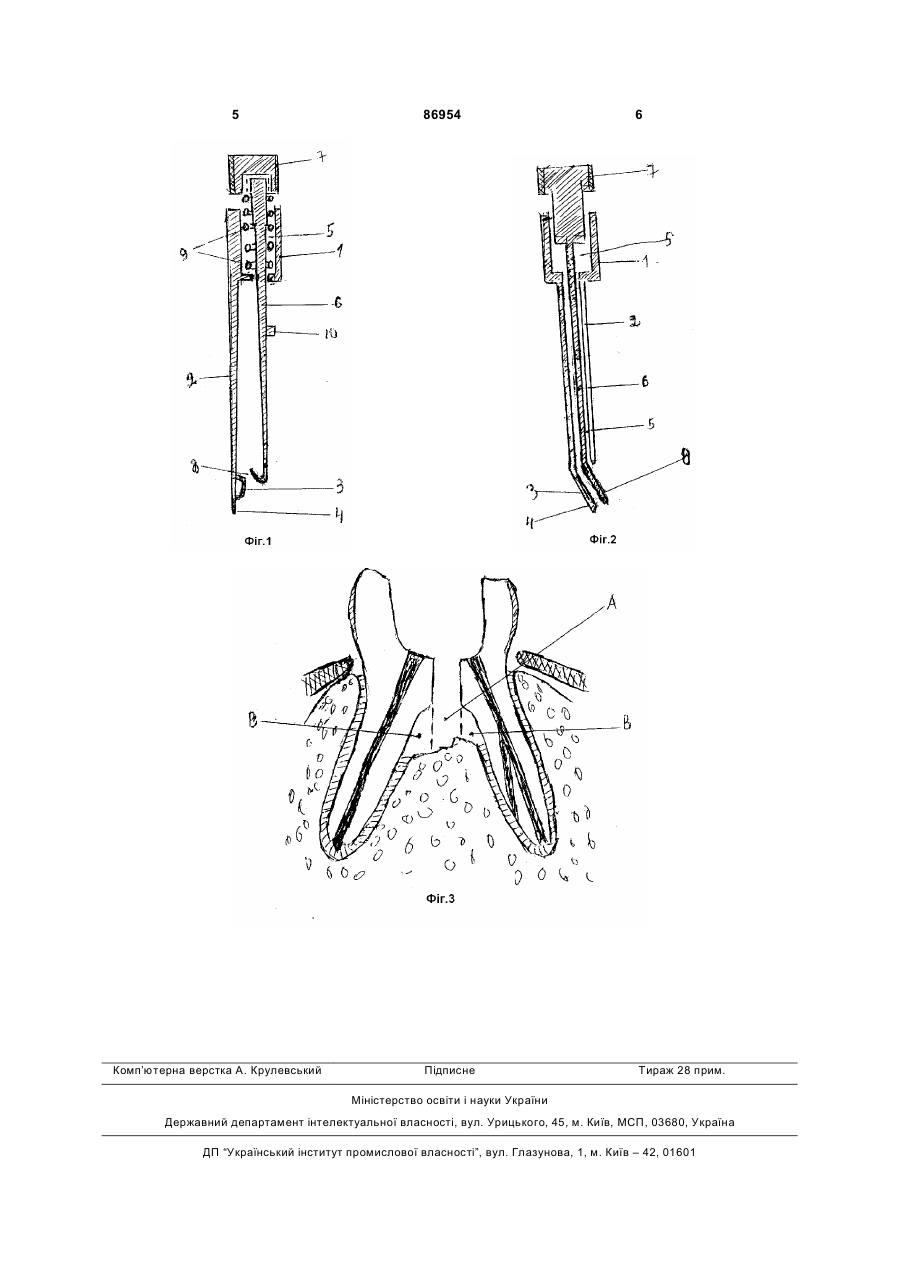

1. Фуркальний шкребок, що містить ручку, монолітно з'єднану з асиметрично розташованим відносно центральної осі ручки нерухомим стриж 3 Таке виконання фуркального шкребка по П1, завдяки утворенню замка між скобою нерухомого стрижня і гачком підпружиненого рухомого стрижня дозволяє нахилятись кінчику і частково скобі вбік за межі загальної осі пристрою, і в обширі склепіння потрапляти в бокові піднурення. Це дозволяє кінчику нерухомого стрижня і частково скобі руйнувати патологічні тканини в бокових піднуреннях, а гачку і стрижням одночасно в підканальній ділянці. А при попаданні відокремлених частин тканини між стрижнями, на скобу і гачок видаляти їх при вийманні пристрою з ППК. При стисканні пружини вирівнюється нерухомий стрижень, чим уможливлюється руйнація тканин в підканальній ділянці стрижнями, скобою, кінчиком і гачком. Таке виконання фуркального шкребка по П2 дозволяє завдяки руху рухомого стрижня по нахиленій поверхні пласкої заточки нерухомого стрижня виходити кінчику рухомого стрижня вбік за межі загальної осі пристрою. Це дозволяє кінчику рухомого стрижня руйнувати патологічні тканини в бокових піднуреннях, а руйнація в підканальній ділянці відбувається кінцем рухомого стрижня з пласкою заточкою. Суть винаходу пояснює креслення, де на: Фіг.1 - зображений фуркальний шкребок по П1 (вигляд збоку) Фіг.2 - зображений фуркальний шкребок по П2 (вигляд збоку) Фіг.3 - схема ділянок втручання фуркального шкребка, де: А - підканальна ділянка В - ділянки бокових піднурень Фуркальний шкребок по П1 містить ручку 1, монолітно з'єднану з нерухомим, асиметрично розташованим стрижнем 2, на кінці якого влаштована скоба 3 і закінчується вільним кінчиком 4. В наскрізному каналі 5 ручки 1 підпружинений рухомий стрижень 6 з хвостовиком 7 і гачком 8. В наскрізному каналі 5 ручки 1 знаходиться пружина 9. На тілі рухомого стрижня 6 розташований обмежувач 10. Фуркальний шкребок по П2 містить ручку 1, монолітно з'єднану з нерухомим стрижнем 2, кінець якого має пласку заточку 3, а його кінчик 4 має нахил в бік наскрізного каналу 5. В наскрізному каналі 5 ручки 1 і стрижня 2 вільно переміщується рухомий стрижень 6 з хвостовиком 7 і кінчиком 8. На тілі нерухомого стрижня переміщується 86954 4 обмежувач 9. Фуркальний шкребок по П1 працює таким чином: пристрій попередньо збирається задля утворення замка між рухомим і нерухомим стрижнями. Для цього рухомий стрижень 6 продягається крізь наскрізний канал 5 ручки 1. Гачок 8 з'єднується зі скобою 3, чим утворюється замок. На стрижень 6 в наскрізному каналі 5 ручки 1 вставляється пружина 9 і тримаючи рухомий стрижень біля обмежувача 10, накручуємо хвостовик 7 на рухомий стрижень 6. Під тиском пружини 9 рухомий стрижень 6 за допомогою замка (гачок 8, скоба 3) при переміщенні вгору підтягує нерухомий стрижень 2. Кінчик 4 і частина скоби 3 нахиляється вбік і опиняється за межею загальної осі пристрою. Натискаючи на хвостовик 7 вирівнюємо стрижні 6 і 2, вводимо їх в ППК і далі в обшир склепіння. В такому стані, прокручуючи пристрій за ручку 1, поступово руйнуємо в підканальній області патологічні тканини, а виймаючи фуркальний шкребок з ППК, видаляємо відокремлені частини. Задля видалення патологічних тканин з бокових піднурень, послабляємо тиск на хвостовик 7, при цьому в обширі склепіння кінчик 4 і частина скоби 5 потрапляє в бокові піднурення, руйнація і видалення тканин аналогічні описаному. Фуркальний шкребок по П2 працює таким чином: в зібраному стані фуркальний шкребок вводиться в обшир склепіння. Тримаючись за ручку 1, прокручуємо шкребок навколо своєї осі і поглиблюючись, пласкою заточкою 3 і кінчиком 4 нерухомого стрижня 2 руйнуємо патологічні тканини в обширі склепіння в підканальній ділянці. При вийманні шкребка частково видаляємо відокремлені частини з підканальної ділянки. Задля видалення патологічних тканин з бокових піднурень натискаємо на хвостовик 7 рухомого стрижня 6, при цьому його кінчик 8, проходячи по нахиленій пласкій заточці 3 і кінчику 4 нерухомого стрижня 2, виходить за межі осі нерухомого стрижня вбік. Тримаючись за ручку 1, прокручуючи нерухомий стрижень 2 і поглиблюючись, руйнуємо і відокремлюємо патологічні тканини в ділянках бокових піднурень. Зруйновані і відокремлені частини патологічних тканин додатково видаляються з обширу склепіння під тиском антисептичних розчинів. Джерела інформації. 1. Большая медицинская энциклопедия. Москва. 1963г, том 31, стр. 523-524, рис. 9. 5 Комп’ютерна верстка А. Крулевський 86954 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
