Пристрій формування частотно-обмеженого сигналу в системах з корелятивним кодуванням
Номер патенту: 61227
Опубліковано: 17.11.2003
Формула / Реферат

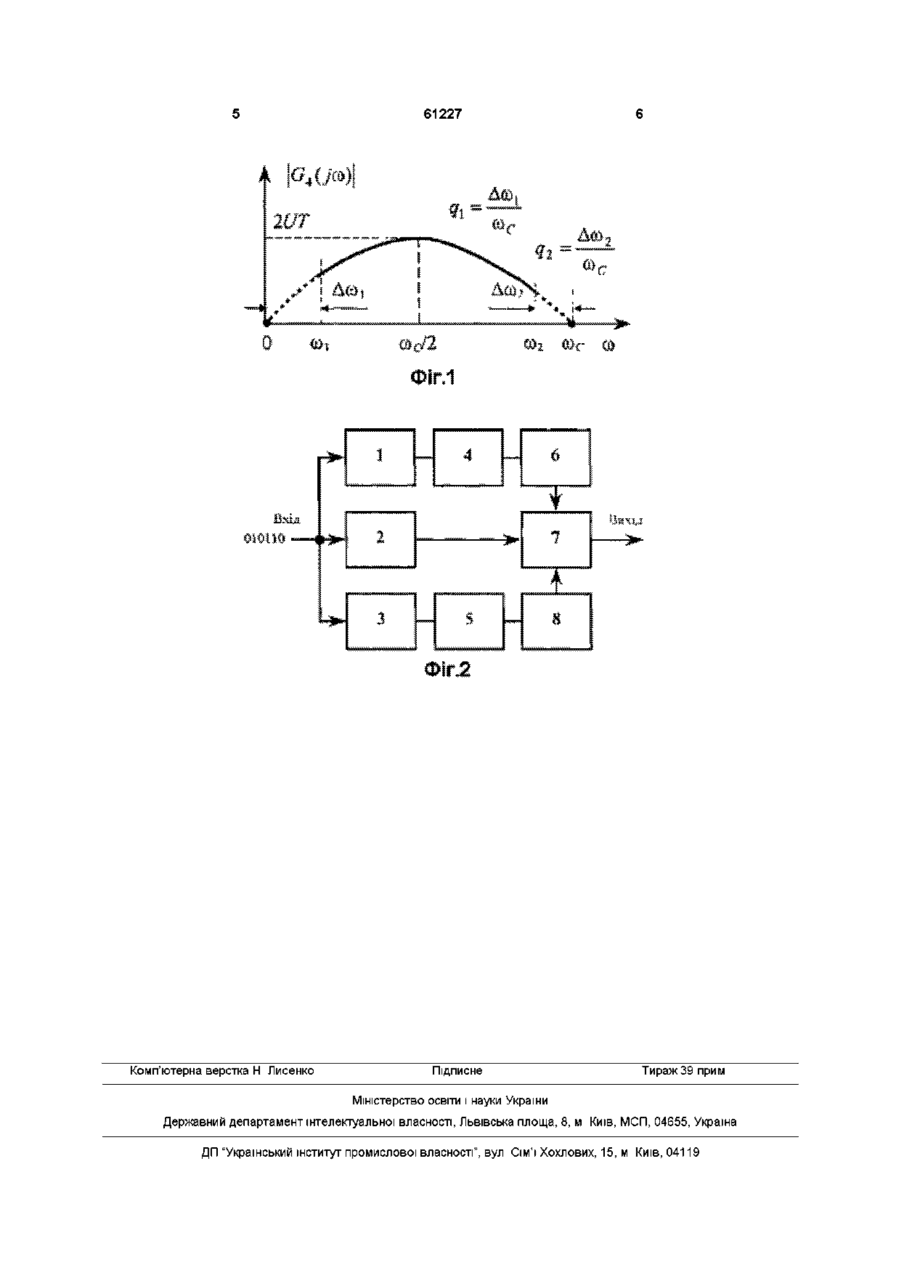

Пристрій формування частотно-обмеженого сигналу в системах з корелятивним кодуванням, що має формуючий фільтр, який відрізняється тим, що в пристрій додатково введені два блоки формування сигналів, при цьому вихід першого блока формування сигналу через перший ключ з'єднаний із блоком зміни полярності, вихід якого, у свою чергу, з'єднаний з першим входом суматора, вихід формуючого фільтра з'єднаний із другим входом суматора, вихід другого блока формування сигналу через другий ключ і блок зміни полярності з'єднаний із третім входом суматора, з виходу якого знімається частотно-обмежений сигнал класу 4.

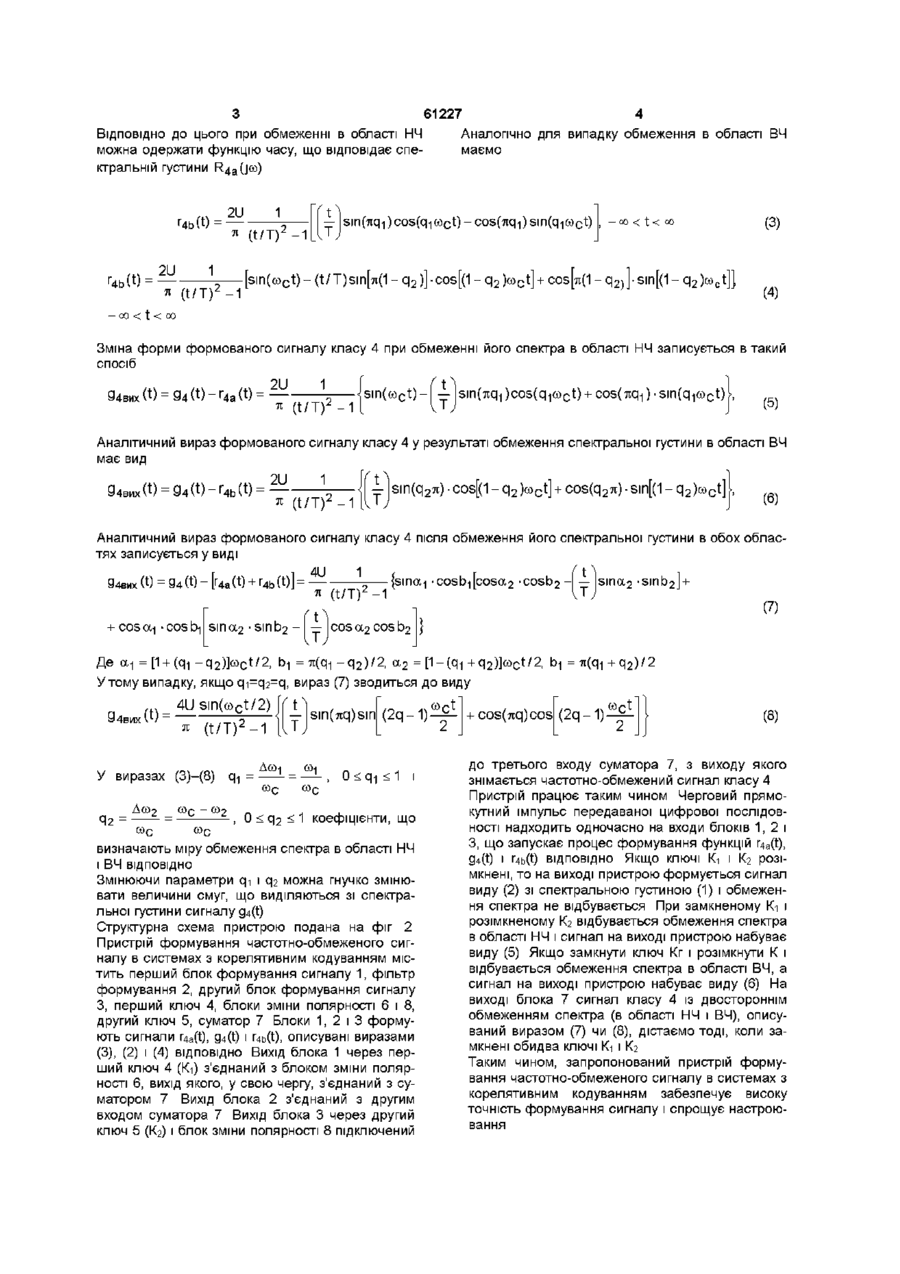

Текст
Пристрій формування частотно-обмеженого сигналу в системах з корелятивним кодуванням, що має формуючий фільтр, який відрізняється тим, що в пристрій додатково введені два блоки формування сигналів, при цьому вихід першого блока формування сигналу через перший ключ з'єднаний із блоком зміни полярності, вихід якого, у свою чергу, з'єднаний з першим входом суматора, вихід формуючого фільтра з'єднаний із другим входом суматора, вихід другого блока формування сигналу через другий ключ і блок зміни полярності з'єднаний із третім входом суматора, з виходу якого знімається частотно-обмежений сигнал класу 4 Винахід відноситься до техніки зв'язку і може бути використаний, зокрема, для підвищення спектральної ефективності систем безпроводового доступу і цифрових РРЛ за рахунок обмеження спектра імпульсних сигналів до величини, що відповідає гранично допустимому рівню міжсимвольної інтерференції ВІДОМІ різні пристрої обробки сигналів у приймально-передавальних системах зв'язку, що дозволяють домогтися тієї самої мети У загальновідомих пристроях для формування сигналів з необхідним законом зміни спектральної густини використовуються трансверсальні фільтри (див Рабинер Л , Гоулд Б Теория и применение цифровой обработки сигналов -М Мир, 1978 -848 с - Стр 228) Найближчим прототипом винаходу є пристрій формування сигналів у системі передачі (АС СССР «Устройство для передачи данных 510794, М Кл2 Н 04L 1/10»), де використовується формування сигналу у системі з корелятивним кодуванням без обмеження спектра сигналу Недоліком описаних пристроїв є складність настроювання і високий рівень енергії перешкод поза заданою смугою В основу винаходу поставлена задача спрощення настроювання і підвищення точності формування сигналу в класі обговорених вище систем раження яких отримані заздалегідь для вибраного класу корелятивного кодування, зокрема, класу 4 Форма допоміжних функцій безпосередньо зв'язана зі спектральною густиною імпульсного сигналу класу 4, поданої на фіг 1, аналітичний запис якої має вид Технічним рішенням задачі є реалізація обробки сигналів у часовій області за допомогою використання відомих допоміжних функцій, аналітичні ви G4(jco) = j2UTsm(coT), |со|
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for forming frequency-limited signals in a system with correlation coding
Автори англійськоюSukachov Eduard Oleksiiovych
Назва патенту російськоюУстройство для формирования сигналов с ограниченной частотой в системе с корреляционным кодированием
Автори російськоюСукачев Эдуард Алексеевич
МПК / Мітки
МПК: H04B 1/00
Мітки: пристрій, кодуванням, формування, системах, частотно-обмеженого, сигналу, корелятивним
