Спосіб контролю зміщення вихідного контуру при нарізуванні циліндричних передач новікова

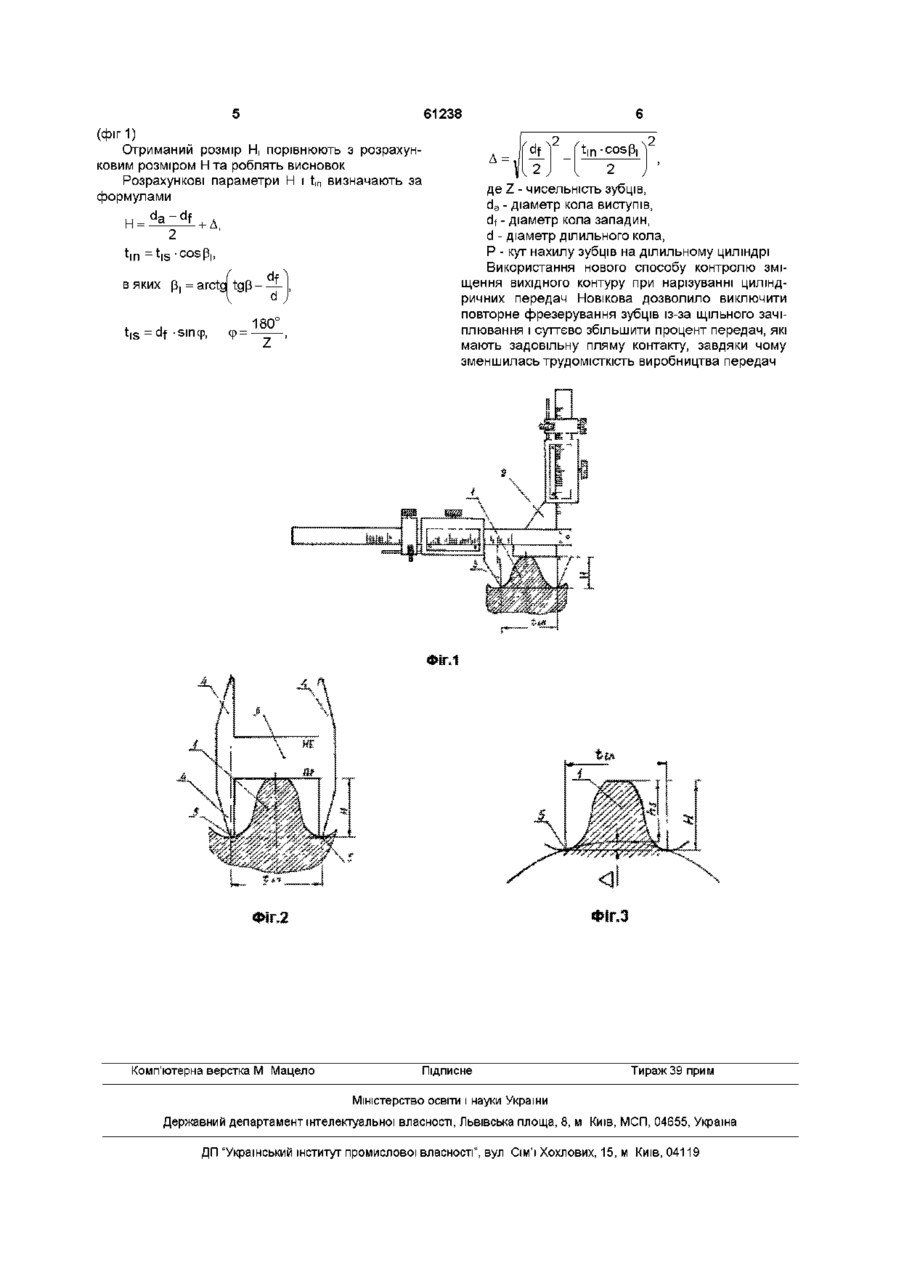

Спосіб контролю зміщення вихідного контуру при нарізуванні циліндричних передач Новікова, при якому вимірювальний пристрій попередньо налагоджують на розрахункові розміри двох параметрів, що визначають номінальне положення вихідного контуру, потім базують його по одному з параметрів і по ВІДЛІКОВІЙ шкалі визначають фактичне значення другого параметра, яке порівнюють з розрахунковим, який відрізняється тим, що як вимірювальний пристрій використовують стандартний кромковий штангензубомір, губки якого виставляють на розмір нормального кроку зубців tm, а по ВІДЛІКОВІЙ шкалі визначають висоту зуба Н від циліндра виступів до площини, що проходить крізь хорду на циліндрі западин, причому розрахункові параметри Н і t,n визначають за формулами 2 Ї|П = t|SC0SP| в яких t, s = df -sirKp,cp = 180' де Z - число зубців, d a - діаметр кола виступів, df - діаметр кола западин, d - діаметр ділильного кола, [З - кут нахилу зубців на ділильному циліндрі 00 Винахід належить до галузі вимірювання довжини, товщини або подібних ЛІНІЙНИХ розмірів, дефектів поверхні або контурів та може знайти застосування в редукторобудуванні при контролі номінального положення вихідного контуру зубчастого колеса при нарізуванні циліндричних передач Новікова Зміщення вихідного контуру зубчастих колес Новікова з двома ЛІНІЯМИ зачеплення від його номінального положення робить великий вплив на умови контакту колес у передачі, у зв'язку з чим контролю положення вихідного контуру приділяється особлива увага У довіднику під редакцією Б А Тайца "Производство зубчатых колес", М , "Машиностроение ", 1975, crop 306 наведені шість способів контролю 1 Виміром розміру зуба пружковим зубоміром, 2 Виміром довжини загальної нормалі, 3 Виміром висоти зуба або діаметра западин колеса, 4 Виміром міжосьової відстані у станочному зачепленні, 5 Виміром положення вихідного контуру тангенціальним зубоміром, 6 Розміром по кулькам Номінальні розміри для вимірювання 1 4-м способами розраховують по ГОСТ17744-72 "Передачи Новикова с двумя линиями зацепления Расчет геометрии", а номінальні розміри для вимірювання 5-м способом розраховують ВІДПОВІДНО додатку до ГОСТ17744-72 Стандарт на вихідний контур зубчастих передач Новікова з двома ЛІНІЯМИ зачеплення по ГОСТ15023 запроваджує вихідний контур в нормальному до напрямку зубці перерізі Робоча рейка, зубця якої обкреслюються по западинам вихідного контуру, визначає форму та розміри зубчастих колес, що нарізуються внаслідок обкатки їх при номінальному радіальному положенні рейки відносно заготівки со (О Остання вимога пов'язана з важливою особливістю передач Новікова з двома ЛІНІЯМИ зачеплення - дуже великий вплив зміни МІЖВІСЬОВОІ відстані передачі і зміщення вихідного контуру на розміщення плями контакту При позитивному зміщенні вихідного контуру зубчастих колес передачі та при заниженні МІЖВІСЬОВОІ відстані передачі дві лінії зачеплення розходяться одна ЛІНІЯ - до вершини зуба, а друга до ніжки зуба Це призводить до виходу контакту на крайку вершини зуба, а також до кореня зуба При цьому утворюється "щільне зачеплення" з бічним зазором передачі, меншим за припустиме значення Вихід контакту на крайку вершини зуба, а також "щільне зачеплення" є браковочною ознакою передачі ВІДОМІ способи контролю зміщення вихідного контуру зубчастих колес з зачепленням Новікова, наведені вище у пп 1, 2, 4, 5 і 6, забезпечують виміром безпосередньо товщини зуба Висота зуба при цих способах не контролюється Спосіб за п 4 здійснюється за рахунок контролю урізування черв'ячною фрезою на висоту зуба за допомогою ВІДЛІКОВОГО пристрою верстата Таким чином, цей спосіб контролю зміщення вихідного контуру забезпечується технологічним процесом контролю висоти зуба без безпосереднього контролю його висоти Тому можливі значні похибки за рахунок кінематичної неточності верстата, люфту ВІДЛІКОВОГО пристрою, тощо Згідно ЗІ способом за п 3 за допомогою вимірювальної скоби вимірюють діаметр кола западин колеса, після чого можливо визначити фактичну висоту зуба, а отож, необхідне зміщення вихідного контуру Суттєвим недоліком цього способу є те, що вимір діаметра кола западин зубців стає можливим лише після нарізування всіх зубців по колу на глибину 10 15мм, що пов'язано з додатковою трудомісткістю При непарній чисельності зубців колеса, що нарізується, цим способом користуватися неможливо Найбільш близьким за технічною суттю та остаточним результатом є перший варіант виконання способу за п 3, згідно з яким вимір висоти зуба здійснюють за допомогою спеціального вимірювального пристрою, наприклад, зубоміра зміщення моделі 23500, вимірювальні губки якого попередньо налагоджують на розмір модулю колеса по еталонним циліндрам, що додаються до пристрою, та потім базують їх на поверхню виступів зуба, а вимірювальний наконечник пристрою встановлюють на вершину зубата по ВІДЛІКОВІЙ шкалі зчитують розмір висоти зуба, який зрівнюють з розрахунковим Недоліком способу є те, що базування вимірювальних губок на поверхню виступів зуба не завжди забезпечує стабільне положення вимірювального пристрою (нормально до напрямку зуба на ділильному циліндрі, та перпендикулярно до осі зубчастого колеса) В основу винаходу поставлено задачу в способі контролю зміщення вихідного контуру зубчастого колеса шляхом застосування нового методу 61238 виміру взаємного розташування різнойменних профілів зубців підвищити точність контролю, знизити трудомісткість та застосовувати універсальний вимірювальний інструмент Поставлена задача вирішується тим, що у способі контролю зміщення вихідного контуру при нарізуванні циліндричних передач Новікова, при якому вимірювальний пристрій попередньо налагоджують на розрахункові розміри двох параметрів, що визначають номінальне положення вихідного контуру, потім базують його по одному з параметрів і по ВІДЛІКОВІЙ шкалі визначають фактичне значення другого параметру, яке порівнюють з розрахунковим, згідно з винаходом, як вимірювальний пристрій використовують стандартний пружковий штангензубомір, губки якого виставляють на розмір нормального кроку зубців на циліндр і западин t,n та базують в западинах зубців, а по ВІДЛІКОВІЙ шкалі визначають висоту зуба Н від циліндра виступів до площини, що проходить крізь хорду на циліндрі западин, причому розрахункові параметри Н і t,n визначають за формулами в яких p. = arctgl t g p t , s = d f -sincp, 180 е Д = де Z - чисельність зубців, d a - діаметр кола виступів, df - діаметр кола западин, d - діаметр ділильного кола, Р - кут нахилу зубців на ділильному циліндрі Суть способу приведено нижче з додаванням креслень, на яких зображено на фіг 1 - схема контролю зміщення вихідного контуру при нарізуванні зубчастих передач Новікова з застосуванням стандартного штангензубоміра, на фіг 2 - геометрія зуба з параметрами Н і t,n, що вимірюються Спосіб контролю зміщення вихідного контуру при нарізуванні циліндричних передач Новікова полягає у вимірюванні глибини врізування фрези за допомогою стандартного пружкового штангензубоміра При проектуванні колеса розраховують величини Н і tm (фіг 2) Розмір Н визначають як суму розмірів повної висоти зуба 1 пз розрахункової величини Д, яка залежить від чисельності зубців 1 та кута їх нахилу Розмір tm- це нормальний крок зубців 1 на циліндрі западин, що виміряний по хорді Розрахункові значення Н і t,n заносять до креслень та в технологію Контроль розміру Н здійснюють за допомогою пружкового штангензубоміра 2, губки 3 якого розсовують на розмір t,n, а сам штангензубомір 2 розташовують нормально до зубців 1, базуючи губки 3 по западинам зуба 1 61238 Отриманий розмір Н, порівнюють з розрахунковим розміром Н та роблять висновок Розрахункові параметри Н і t,n визначають за формулами H= d a d f + Д = де Z - чисельність зубців, d a - діаметр кола виступів, df - діаметр кола западин, d - діаметр ділильного кола, Р - кут нахилу зубців на ділильному циліндрі Використання нового способу контролю зміщення вихідного контуру при нарізуванні циліндричних передач Новікова дозволило виключити повторне фрезерування зубців із-за щільного зачіплювання і суттєво збільшити процент передач, які мають задовільну пляму контакту, завдяки чому зменшилась трудомісткість виробництва передач A в яких р, =arctg| t g p t , s = d f -smcp, d 180° ФІГ.1 Комп'ютерна верстка М Мацело Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
