Обладнання для баластування трубопроводу в траншеї

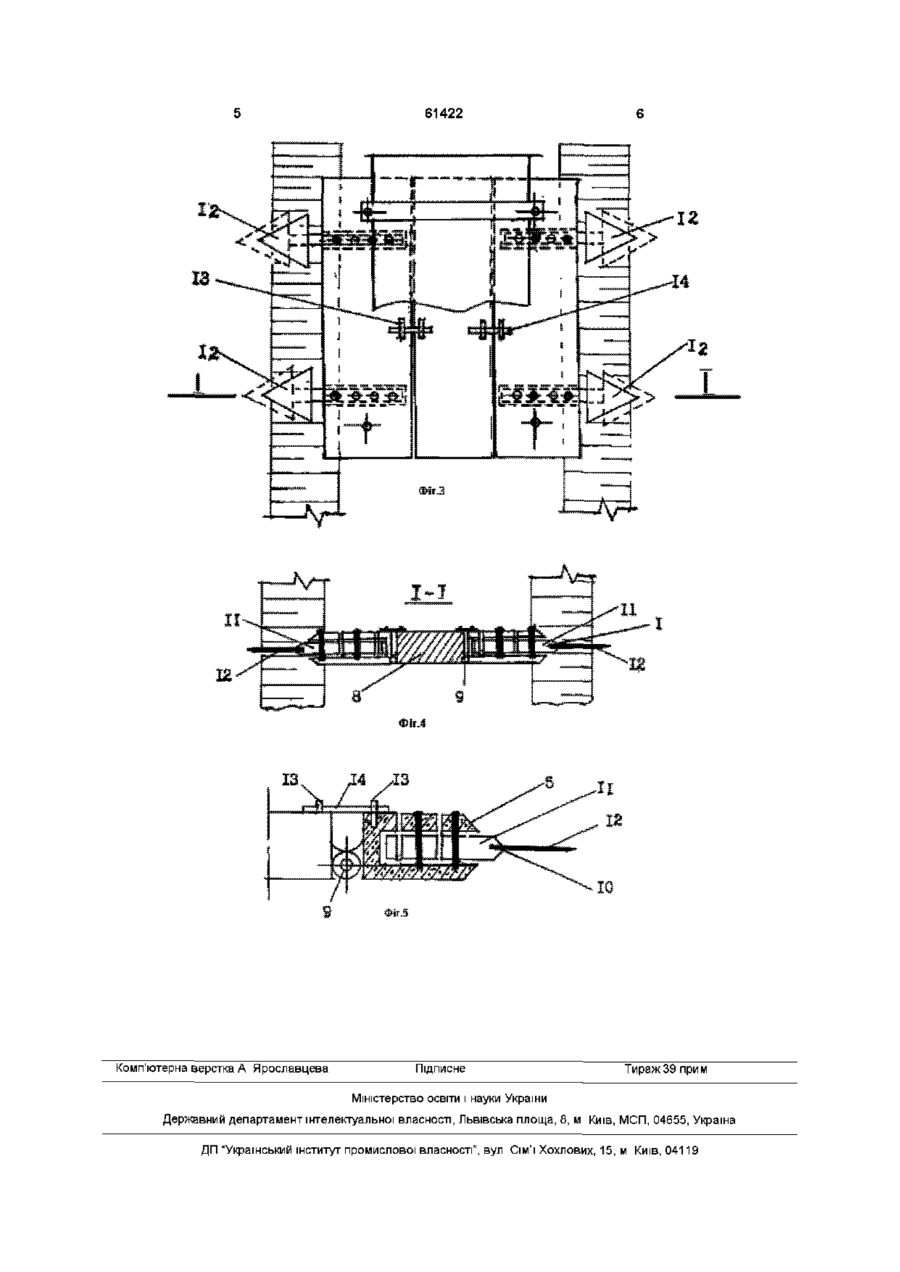

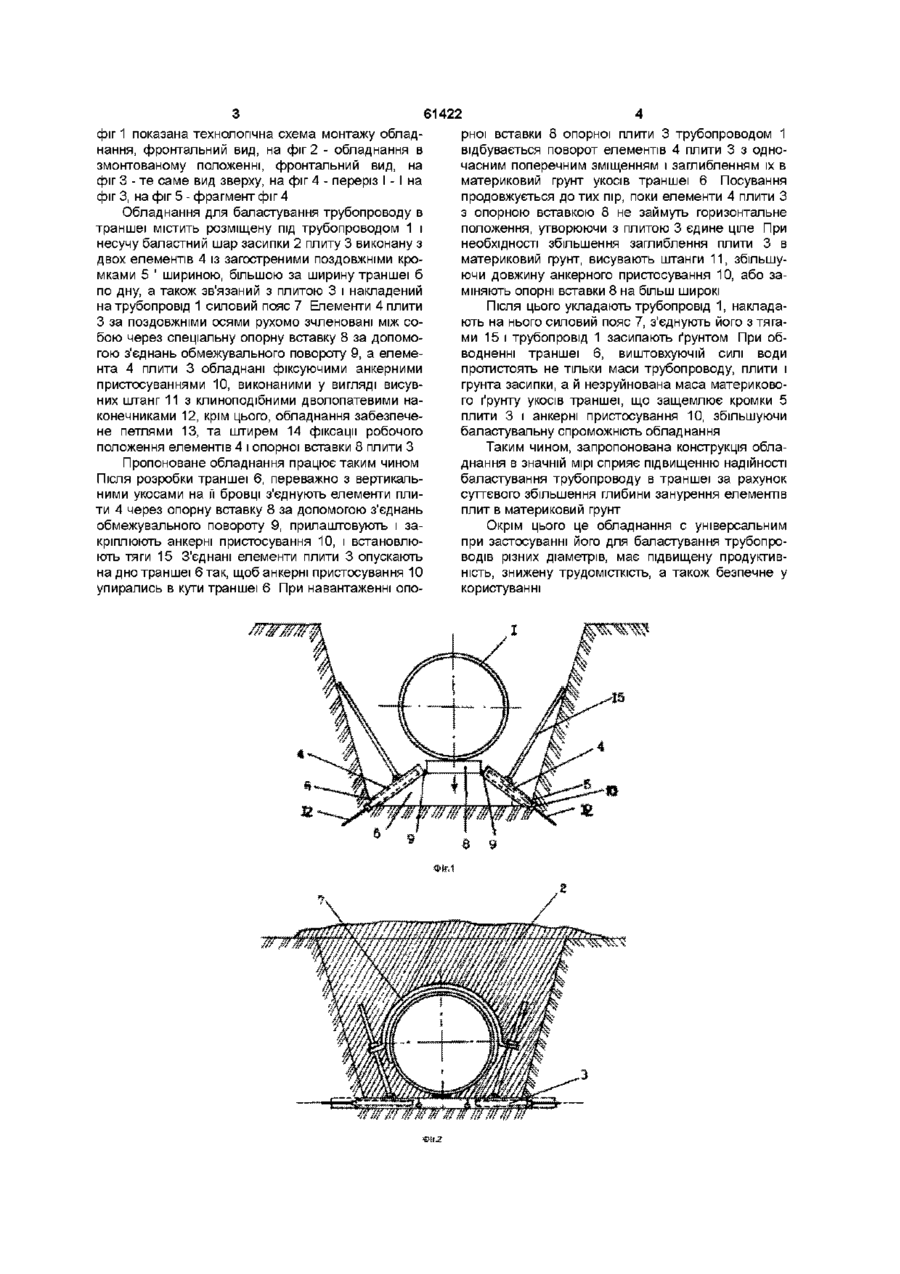

1 Обладнання для баластування трубопроводу в траншеї, що містить складену з двох елементів і розміщену під трубопроводом плиту із загострени ми поздовжніми кромками і шириною, що перевищує ширину траншеї по дну, а також зв'язаний з нею і накладений на трубопровід силовий пояс, яке відрізняється тим, що елементи плити за поздовжніми осями рухомо зчленовані між собою через опорну вставку за допомогою з'єднань обмежувального повороту і додатково обладнані фіксуючими анкерними пристроями, виконаними у вигляді висувних штанг з клиноподібними дволопатевими наконечниками 2 Обладнання за п 1 , яке відрізняється тим, що воно обладнане петлями та штирем фіксації робочого положення елементів плити Винахід належить до галузі будівництва і може бути використаний для прокладки магістральних трубопроводів різних діаметрів В будівництві відоме обладнання для баластування трубопроводів в траншеї, що містить анкерні плити, розміщені в приямках, відритих у бокових стінках траншеї з обох сторін трубопроводу з примиканням їх до трубопроводу в його горизонтальній ластувальна спроможність обладнання недостатня В основу винаходу поставлена задача удосконалення обладнання для баластування трубопроводу в траншеї, в якому наявність нових елементів і особливості конструктивного виконання уже існуючих, дозволяють суттєво розширити його функціональні та технологічні параметра, підвищити надійність баластування шляхом збільшення заглиблення поздовжніх загострених кромок елементів плити в материковий грунт, дають можливість його застосування для баластування трубопроводів різних діаметрів, сприяють підвищенню продуктивності, зниженню трудомісткості, енергоємності, а також створенню безпечних умов праці ПЛОЩИНІ [1] Недоліком такого обладнання є необхідність розробки додаткових об'ємів фунту при відриванні приямків для укладання плит, що призводить до руйнування материкового ґрунту укосу траншеї, який повинен утримувати плити замість» зворотної засипки розпушеним ґрунтом Найбільш близьким до пропонуємого є обладнання для баластування трубопроводу в траншеї, яке містить розміщену під трубопроводом і несучу баластний шар засипки плиту із загостреними поздовжніми кромками і шириною, більшою за ширину траншеї по дну і складену за поздовжньою віссю з двох елементів за допомогою рухомого з'єднання обмеженого повороту, а також зв'язаний з плитою і накладений на трубопровід силовий пояс [2] Недоліком цього обладнання є недосконалість конструкції, що суттєво обмежує можливість його універсального застосування для баластування трубопроводів різних діаметрів, бо в цьому випадку габаритні розміри плити залишаються незмінними Окрім того, занурювання плити в баласт незруйнованого ґрунту укосів траншеї незначний, а тому ба Поставлена задача вирішується за рахунок того, що в обладнанні для баластування трубопроводу в траншеї, що містить складену з двох елементів і розміщену під трубопроводом плиту із загостреними поздовжніми кромками і шириною, що перевищує ширину траншеї по дну, а також зв'язаний з нею і накладений на трубопровід силовий пояс, згідно з винаходом, елементи плити за поздовжніми осями рухомо зчленовані між собою через спеціальну опорну вставку за допомогою з'єднань обмежувального повороту і додатково обладнані фіксуючими анкерними пристосуваннями, виконаними у вигляді висувних штанг з клиноподібними дволопатевими наконечниками Крім цього, воно обладнане петлями та штирем фіксації робочого положення елементів плити Суть винаходу пояснюється кресленнями, де на (О 61422 фіг 1 показана технологічна схема монтажу обладрної вставки 8 опорної плити 3 трубопроводом 1 нання, фронтальний вид, на фіг 2 - обладнання в відбувається поворот елементів 4 плити 3 з однозмонтованому положенні, фронтальний вид, на часним поперечним зміщенням і заглибленням їх в фіг 3 - те саме вид зверху, на фіг 4 - переріз І - І на материковий грунт укосів траншеї 6 Посування фіг 3, на фіг 5 - фрагмент фіг 4 продовжується до тих пір, поки елементи 4 плити З з опорною вставкою 8 не займуть горизонтальне Обладнання для баластування трубопроводу в положення, утворюючи з плитою 3 єдине ціле При траншеї містить розміщену під трубопроводом 1 і необхідності збільшення заглиблення плити 3 в несучу баластний шар засипки 2 плиту 3 виконану з материковий грунт, висувають штанги 11, збільшудвох елементів 4 із загостреними поздовжніми кроючи довжину анкерного пристосування 10, або замками 5 ' шириною, більшою за ширину траншеї б міняють опорні вставки 8 на більш широкі по дну, а також зв'язаний з плитою 3 і накладений на трубопровід 1 силовий пояс 7 Елементи 4 плити Після цього укладають трубопровід 1, накладаЗ за поздовжніми осями рухомо зчленовані між соють на нього силовий пояс 7, з'єднують його з тягабою через спеціальну опорну вставку 8 за допомоми 15 і трубопровід 1 засипають ґрунтом При обгою з'єднань обмежувального повороту 9, а елемеводненні траншеї 6, виштовхуючій силі води нта 4 плити 3 обладнані фіксуючими анкерними протистоять не тільки маси трубопроводу, плити і пристосуваннями 10, виконаними у вигляді висувгрунта засипки, а й незруйнована маса материковоних штанг 11 з клиноподібними дволопатевими наго ґрунту укосів траншеї, що защемлює кромки 5 конечниками 12, крім цього, обладнання забезпечеплити 3 і анкерні пристосування 10, збільшуючи не петлями 13, та штирем 14 фіксації робочого баластувальну спроможність обладнання положення елементів 4 і опорної вставки 8 плити З Таким чином, запропонована конструкція обладнання в значній мірі сприяє підвищенню надійності Пропоноване обладнання працює таким чином баластування трубопроводу в траншеї за рахунок Після розробки траншеї 6, переважно з вертикальсуттєвого збільшення глибини занурення елементів ними укосами на її бровці з'єднують елементи плиплит в материковий грунт ти 4 через опорну вставку 8 за допомогою з'єднань обмежувального повороту 9, прилаштовують і заОкрім цього це обладнання с універсальним кріплюють анкерні пристосування 10, і встановлюпри застосуванні його для баластування трубопроють тяги 15 З'єднані елементи плити 3 опускають водів різних діаметрів, має підвищену продуктивна дно траншеї 6 так, щоб анкерні пристосування 10 ність, знижену трудомісткість, а також безпечне у упирались в кути траншеї 6 При навантаженні опокористуванні 61422 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
