Обладнання для зачистки дна траншей і утворення грунтового ложе трубопроводу

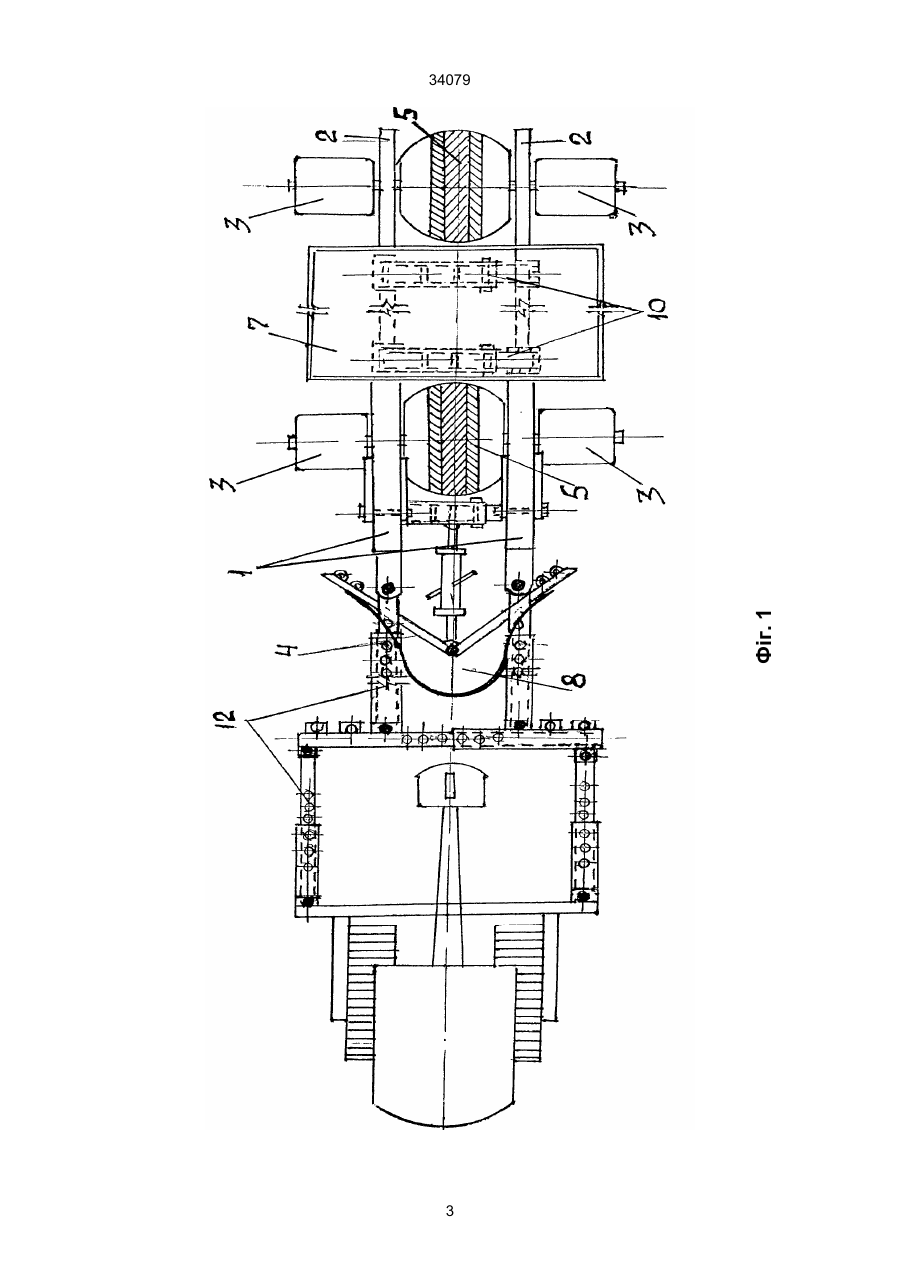

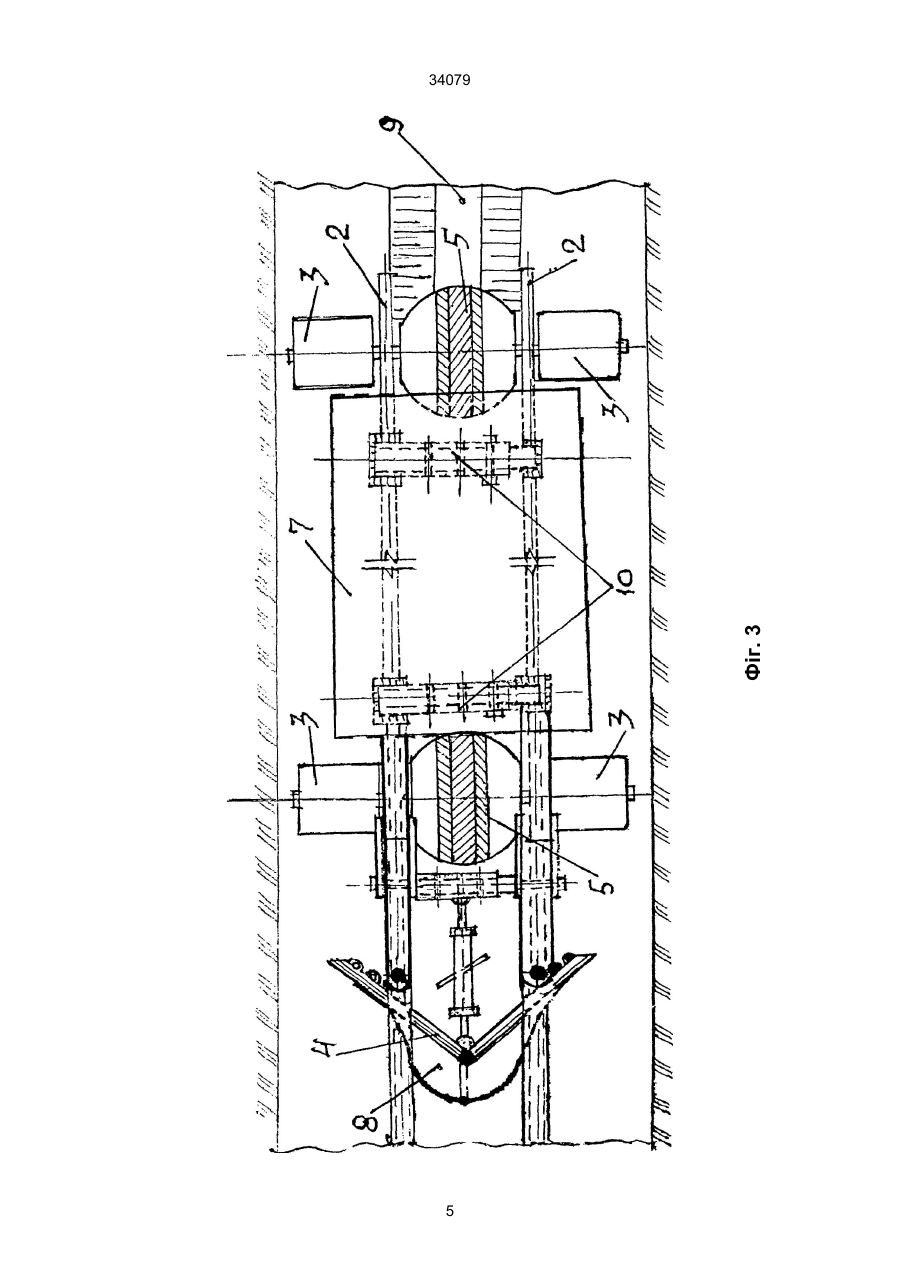

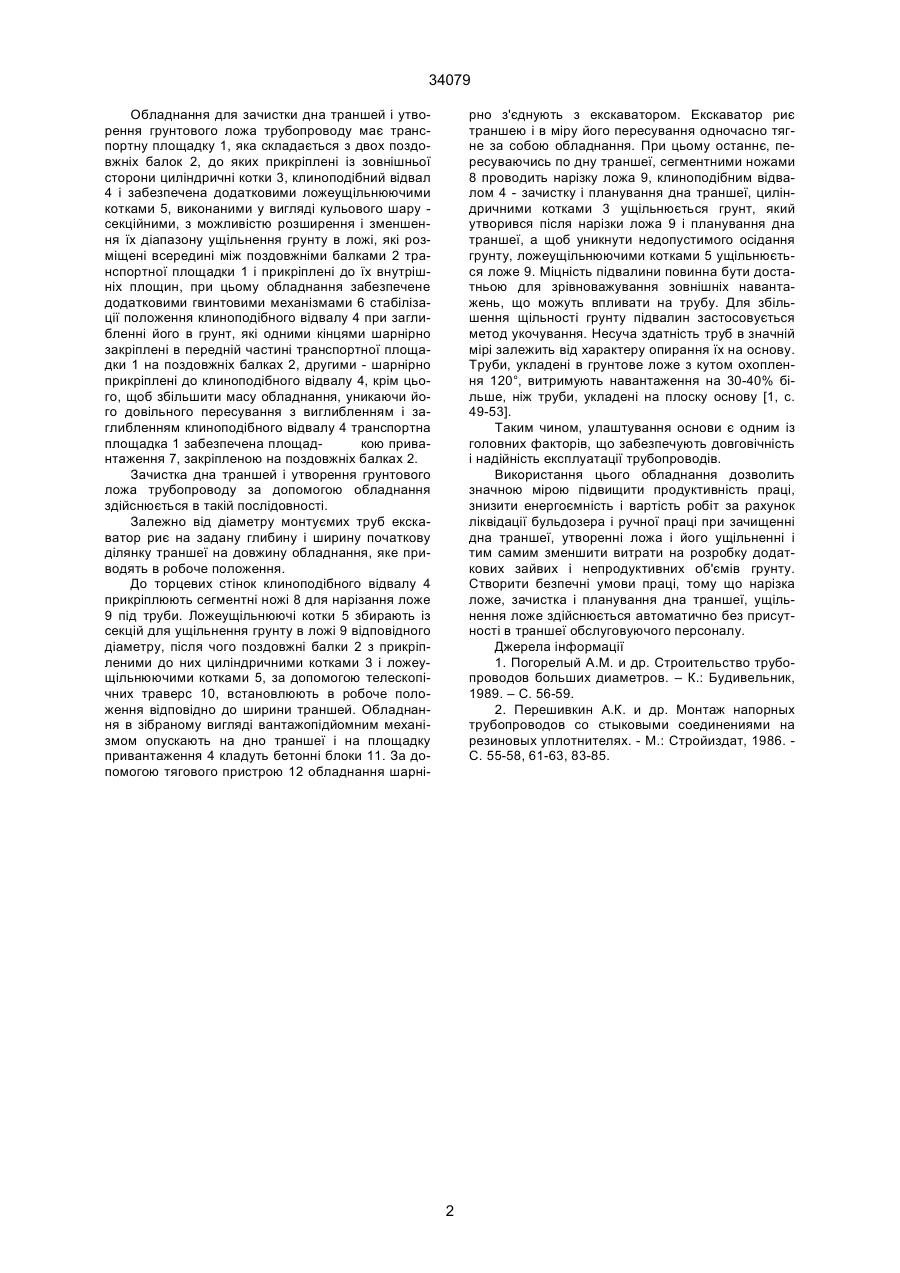

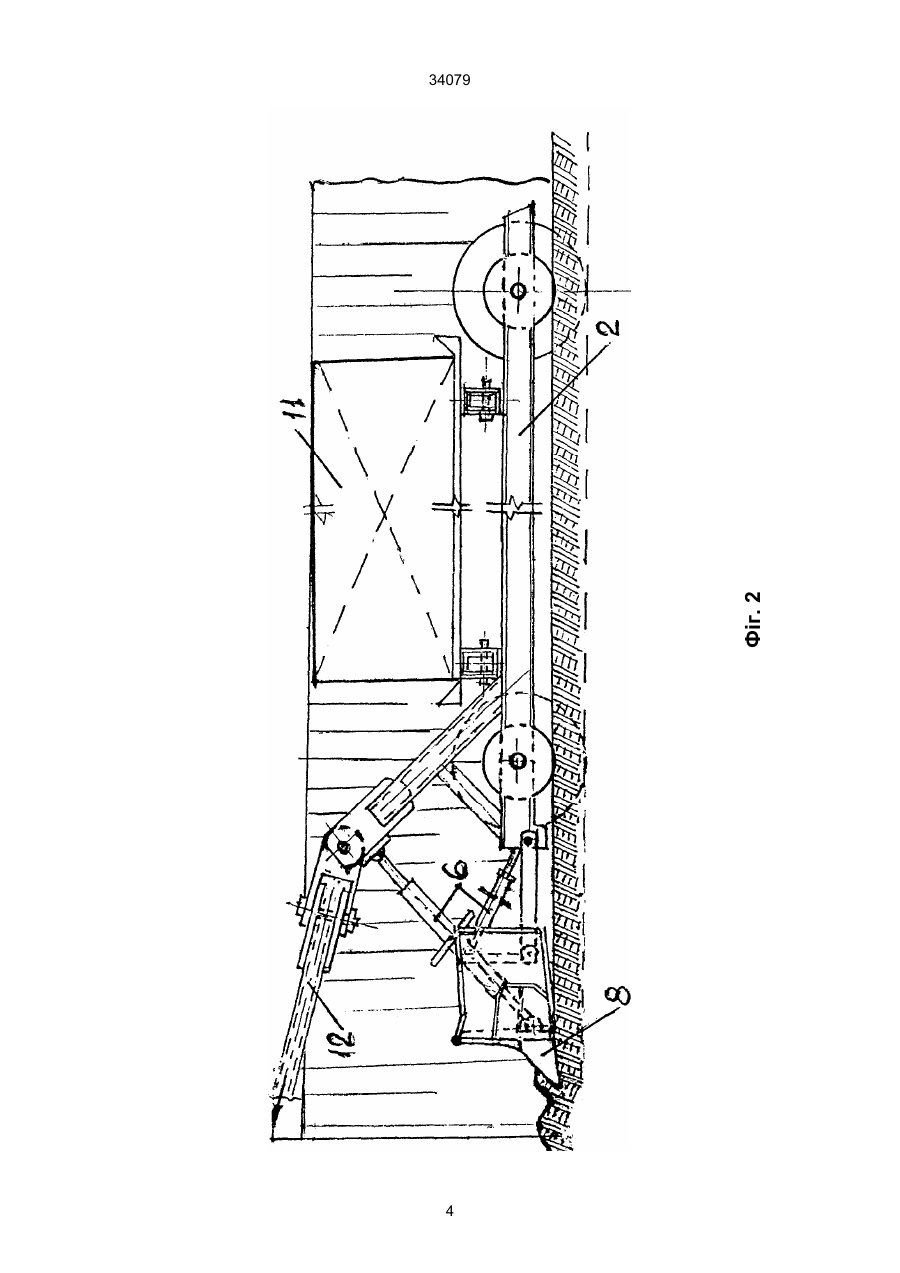

Обладнання для зачистки дна траншей і утворення грунтового ложа трубопроводу, що містить 34079 Обладнання для зачистки дна траншей і утворення грунтового ложа трубопроводу має транспортну площадку 1, яка складається з двох поздовжніх балок 2, до яких прикріплені із зовнішньої сторони циліндричні котки 3, клиноподібний відвал 4 і забезпечена додатковими ложеущільнюючими котками 5, виконаними у вигляді кульового шару секційними, з можливістю розширення і зменшення їх діапазону ущільнення грунту в ложі, які розміщені всередині між поздовжніми балками 2 транспортної площадки 1 і прикріплені до їх внутрішніх площин, при цьому обладнання забезпечене додатковими гвинтовими механізмами 6 стабілізації положення клиноподібного відвалу 4 при заглибленні його в грунт, які одними кінцями шарнірно закріплені в передній частині транспортної площадки 1 на поздовжніх балках 2, другими - шарнірно прикріплені до клиноподібного відвалу 4, крім цього, щоб збільшити масу обладнання, уникаючи його довільного пересування з виглибленням і заглибленням клиноподібного відвалу 4 транспортна площадка 1 забезпечена площадкою привантаження 7, закріпленою на поздовжніх балках 2. Зачистка дна траншей і утворення грунтового ложа трубопроводу за допомогою обладнання здійснюється в такій послідовності. Залежно від діаметру монтуємих труб екскаватор риє на задану глибину і ширину початкову ділянку траншеї на довжину обладнання, яке приводять в робоче положення. До торцевих стінок клиноподібного відвалу 4 прикріплюють сегментні ножі 8 для нарізання ложе 9 під труби. Ложеущільнюючі котки 5 збирають із секцій для ущільнення грунту в ложі 9 відповідного діаметру, після чого поздовжні балки 2 з прикріпленими до них циліндричними котками 3 і ложеущільнюючими котками 5, за допомогою телескопічних траверс 10, встановлюють в робоче положення відповідно до ширини траншей. Обладнання в зібраному вигляді вантажопідйомним механізмом опускають на дно траншеї і на площадку привантаження 4 кладуть бетонні блоки 11. За допомогою тягового пристрою 12 обладнання шарні рно з'єднують з екскаватором. Екскаватор риє траншею і в міру його пересування одночасно тягне за собою обладнання. При цьому останнє, пересуваючись по дну траншеї, сегментними ножами 8 проводить нарізку ложа 9, клиноподібним відвалом 4 - зачистку і планування дна траншеї, циліндричними котками 3 ущільнюється грунт, який утворився після нарізки ложа 9 і планування дна траншеї, а щоб уникнути недопустимого осідання грунту, ложеущільнюючими котками 5 ущільнюється ложе 9. Міцність підвалини повинна бути достатньою для зрівноважування зовнішніх навантажень, що можуть впливати на трубу. Для збільшення щільності грунту підвалин застосовується метод укочування. Несуча здатність труб в значній мірі залежить від характеру опирання їх на основу. Труби, укладені в грунтове ложе з кутом охоплення 120°, витримують навантаження на 30-40% більше, ніж труби, укладені на плоску основу [1, с. 49-53]. Таким чином, улаштування основи є одним із головних факторів, що забезпечують довговічність і надійність експлуатації трубопроводів. Використання цього обладнання дозволить значною мірою підвищити продуктивність праці, знизити енергоємність і вартість робіт за рахунок ліквідації бульдозера і ручної праці при зачищенні дна траншеї, утворенні ложа і його ущільненні і тим самим зменшити витрати на розробку додаткових зайвих і непродуктивних об'ємів грунту. Створити безпечні умови праці, тому що нарізка ложе, зачистка і планування дна траншеї, ущільнення ложе здійснюється автоматично без присутності в траншеї обслуговуючого персоналу. Джерела інформації 1. Погорелый А.М. и др. Строительство трубопроводов больших диаметров. – К.: Будивельник, 1989. – С. 56-59. 2. Перешивкин А.К. и др. Монтаж напорных трубопроводов со стыковыми соединениями на резиновых уплотнителях. - М.: Стройиздат, 1986. С. 55-58, 61-63, 83-85. 2 Фіг. 1 34079 3 Фіг. 2 34079 4 Фіг. 3 34079 5 34079 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
