Обладнання для утворення грунтового ложа трубопроводу

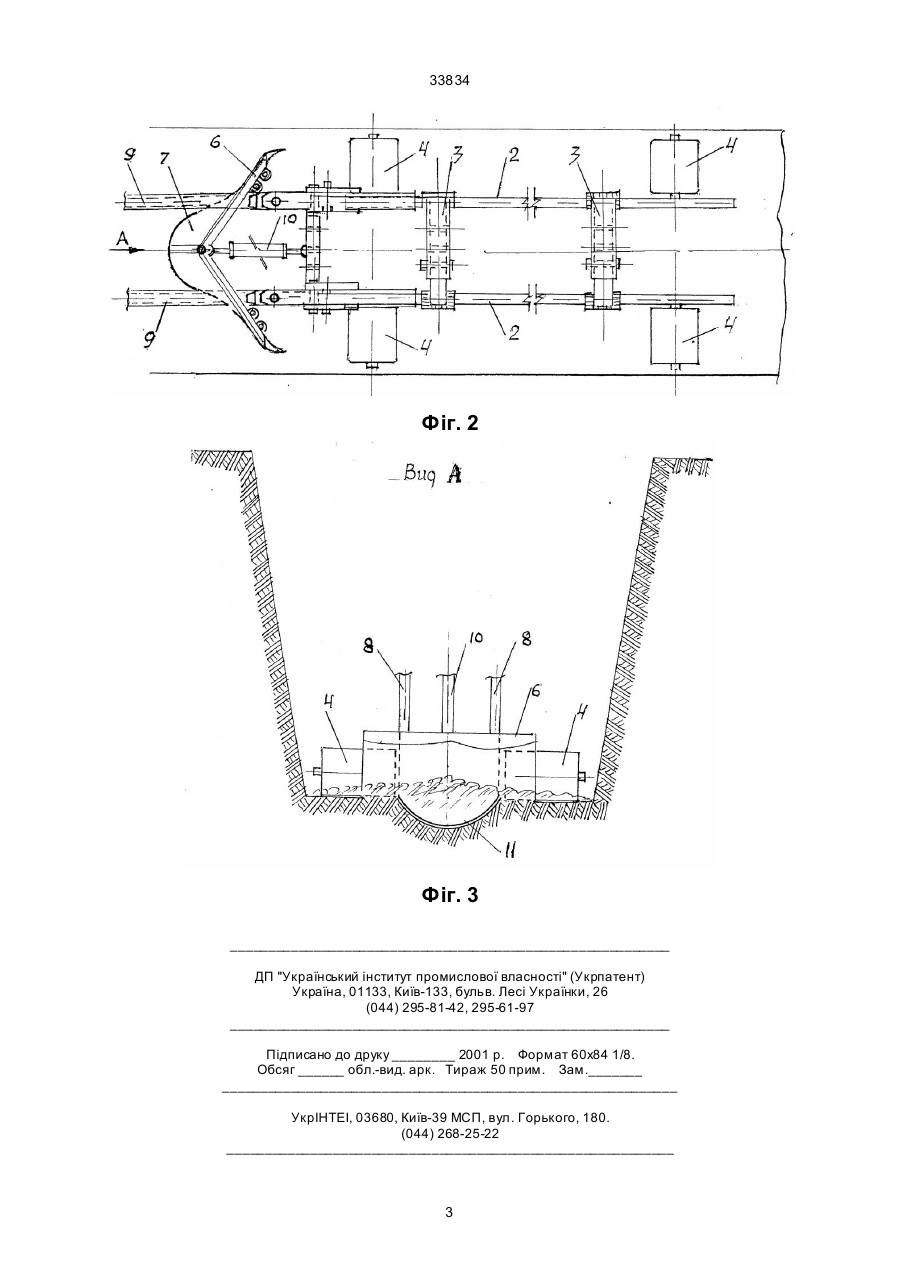

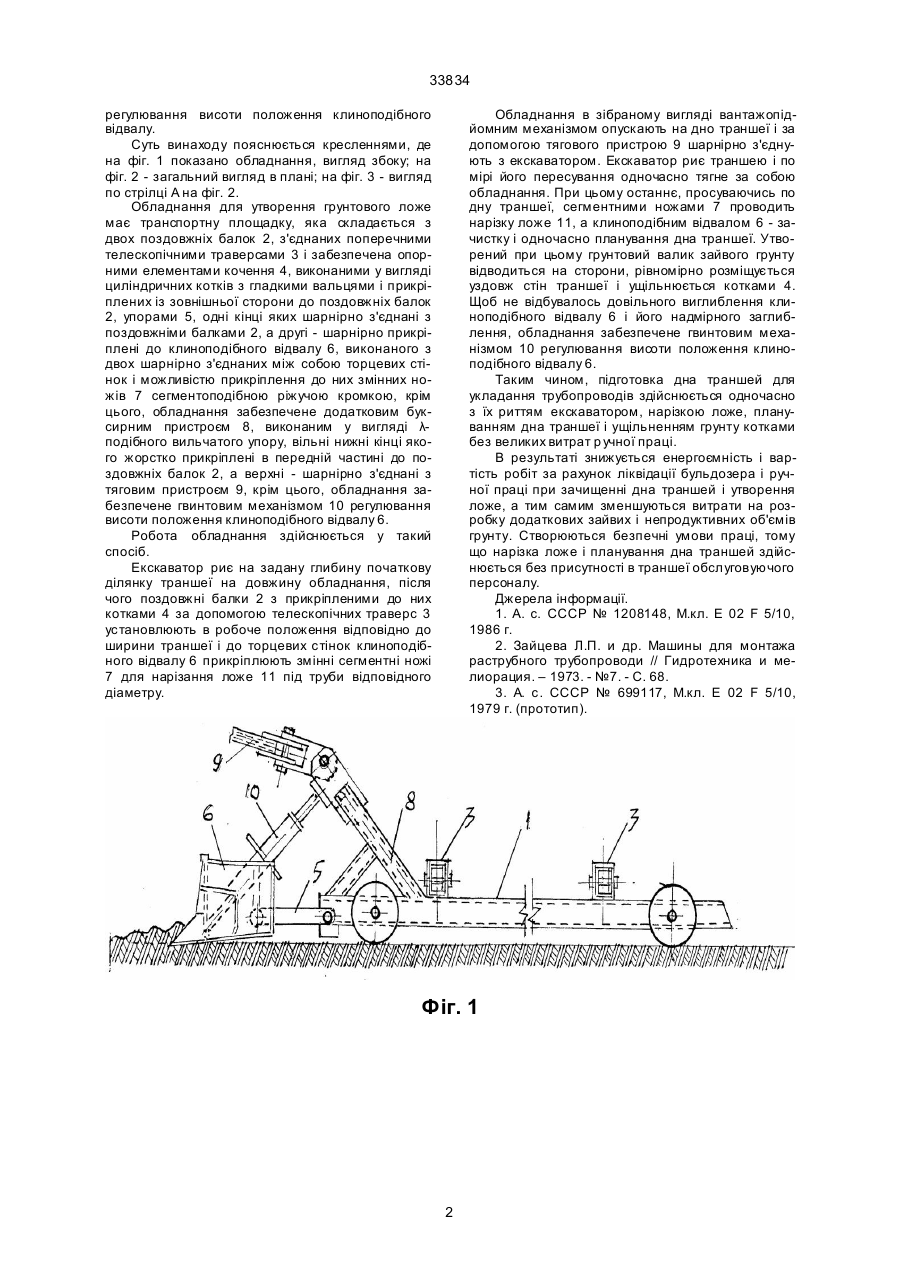

Обладнання для утворення грунтового ложа трубопроводу, що містить у собі клиноподібний відвал і тяговий пристрій, яке відрізняється тим, 33834 регулювання висоти положення клиноподібного відвалу. Суть винаходу пояснюється кресленнями, де на фіг. 1 показано обладнання, вигляд збоку; на фіг. 2 - загальний вигляд в плані; на фіг. 3 - вигляд по стрілці А на фіг. 2. Обладнання для утворення грунтового ложе має транспортну площадку, яка складається з двох поздовжніх балок 2, з'єднаних поперечними телескопічними траверсами 3 і забезпечена опорними елементами кочення 4, виконаними у вигляді циліндричних котків з гладкими вальцями і прикріплених із зовнішньої сторони до поздовжніх балок 2, упорами 5, одні кінці яких шарнірно з'єднані з поздовжніми балками 2, а другі - шарнірно прикріплені до клиноподібного відвалу 6, виконаного з двох шарнірно з'єднаних між собою торцевих стінок і можливістю прикріплення до них змінних ножів 7 сегментоподібною ріжучою кромкою, крім цього, обладнання забезпечене додатковим буксирним пристроєм 8, виконаним у вигляді λподібного вильчатого упору, вільні нижні кінці якого жорстко прикріплені в передній частині до поздовжніх балок 2, а верхні - шарнірно з'єднані з тяговим пристроєм 9, крім цього, обладнання забезпечене гвинтовим механізмом 10 регулювання висоти положення клиноподібного відвалу 6. Робота обладнання здійснюється у такий спосіб. Екскаватор риє на задану глибину початкову ділянку траншеї на довжину обладнання, після чого поздовжні балки 2 з прикріпленими до них котками 4 за допомогою телескопічних траверс 3 установлюють в робоче положення відповідно до ширини траншеї і до торцевих стінок клиноподібного відвалу 6 прикріплюють змінні сегментні ножі 7 для нарізання ложе 11 під труби відповідного діаметру. Обладнання в зібраному вигляді вантажопідйомним механізмом опускають на дно траншеї і за допомогою тягового пристрою 9 шарнірно з'єднують з екскаватором. Екскаватор риє траншею і по мірі його пересування одночасно тягне за собою обладнання. При цьому останнє, просуваючись по дну траншеї, сегментними ножами 7 проводить нарізку ложе 11, а клиноподібним відвалом 6 - зачистку і одночасно планування дна траншеї. Утворений при цьому грунтовий валик зайвого грунту відводиться на сторони, рівномірно розміщується уздовж стін траншеї і ущільнюється котками 4. Щоб не відбувалось довільного виглиблення клиноподібного відвалу 6 і його надмірного заглиблення, обладнання забезпечене гвинтовим механізмом 10 регулювання висоти положення клиноподібного відвалу 6. Таким чином, підготовка дна траншей для укладання трубопроводів здійснюється одночасно з їх риттям екскаватором, нарізкою ложе, плануванням дна траншеї і ущільненням грунту котками без великих витрат р учної праці. В результаті знижується енергоємність і вартість робіт за рахунок ліквідації бульдозера і ручної праці при зачищенні дна траншей і утворення ложе, а тим самим зменшуються витрати на розробку додаткових зайвих і непродуктивних об'ємів грунту. Створюються безпечні умови праці, тому що нарізка ложе і планування дна траншей здійснюється без присутності в траншеї обслуговуючого персоналу. Джерела інформації. 1. А. с. СССР № 1208148, М.кл. Е 02 F 5/10, 1986 г. 2. Зайцева Л.П. и др. Машины для монтажа раструбного трубопроводи // Гидротехника и мелиорация. – 1973. - №7. - С. 68. 3. А. с. СССР № 699117, М.кл. Е 02 F 5/10, 1979 г. (прототип). Фіг. 1 2 33834 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
