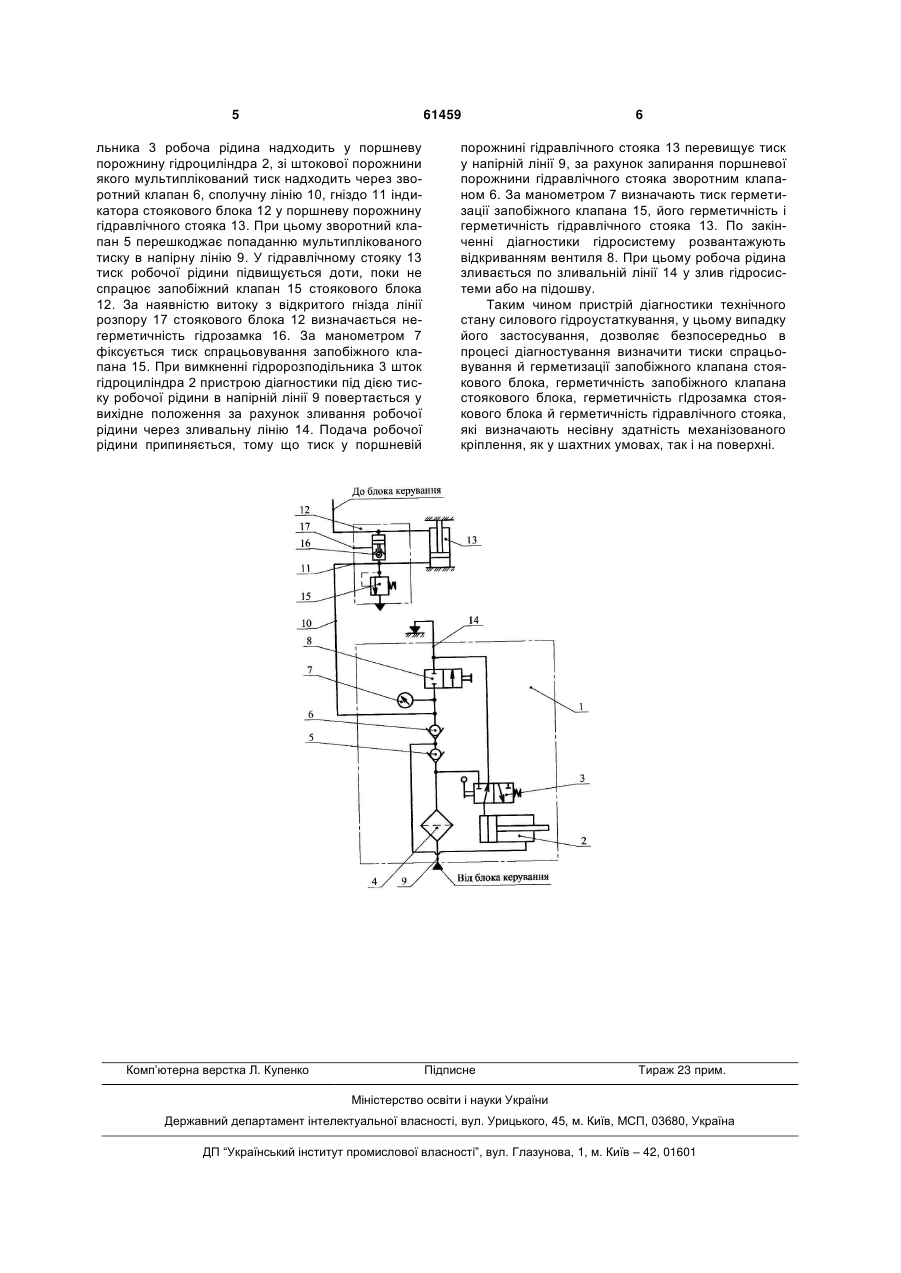

Пристрій діагностики технічного стану силового гідроустаткування

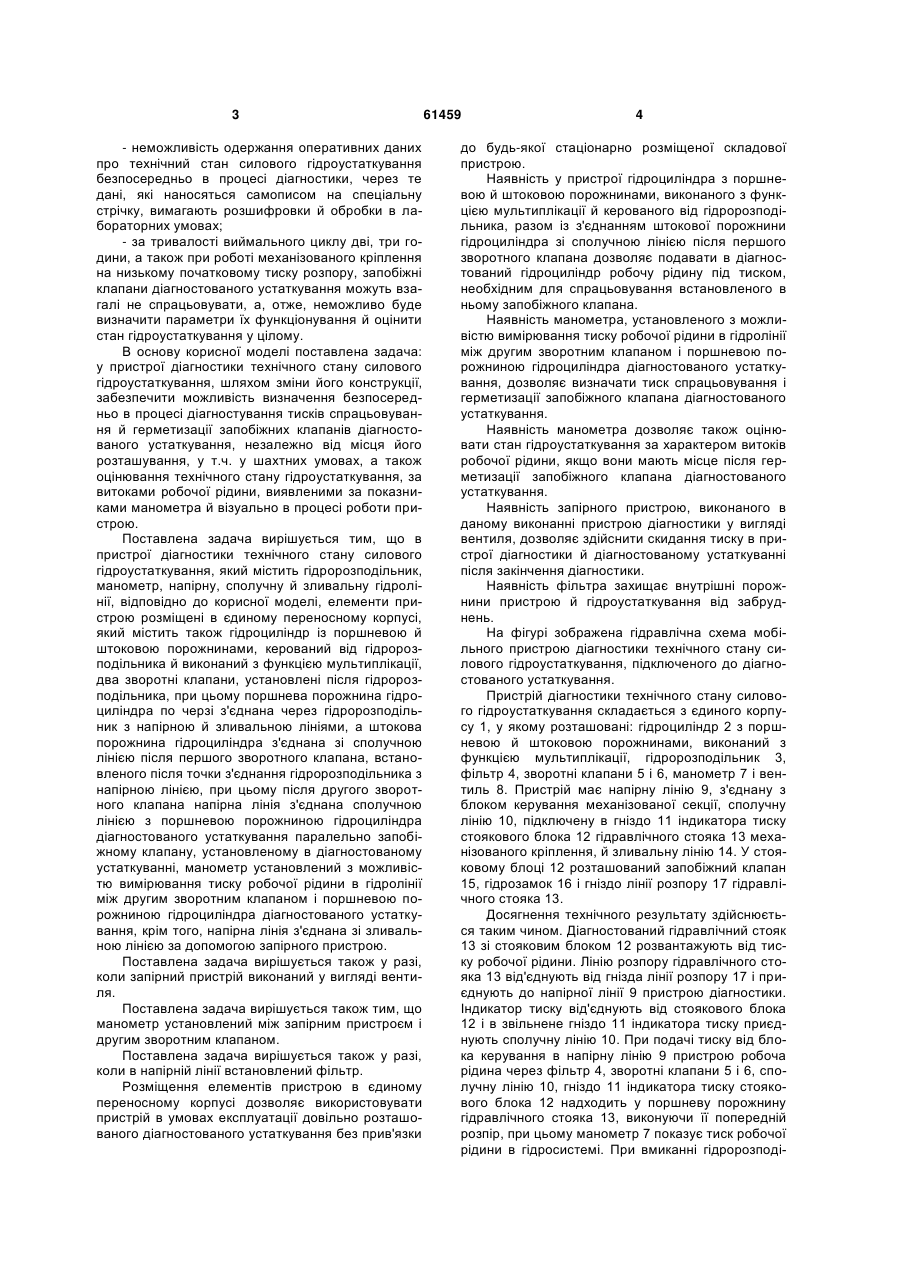

1. Пристрій діагностики технічного стану силового гідроустаткування, що містить гідророзподільник, манометр, напірну, сполучну й зливальну гідролінії, який відрізняється тим, що елементи пристрою розміщені в єдиному переносному корпусі, який містить також гідроциліндр із поршневою й штоковою порожнинами, керований від гідророзподільника й виконаний з функцією мультиплікації, два зворотних клапани, установлені після гідророзподільника, при цьому поршнева порожнина гідроциліндра по черзі з'єднана через гідророзподільник з напірною й зливальною лініями, штокова U 1 3 - неможливість одержання оперативних даних про технічний стан силового гідроустаткування безпосередньо в процесі діагностики, через те дані, які наносяться самописом на спеціальну стрічку, вимагають розшифровки й обробки в лабораторних умовах; - за тривалості виймального циклу дві, три години, а також при роботі механізованого кріплення на низькому початковому тиску розпору, запобіжні клапани діагностованого устаткування можуть взагалі не спрацьовувати, а, отже, неможливо буде визначити параметри їх функціонування й оцінити стан гідроустаткування у цілому. В основу корисної моделі поставлена задача: у пристрої діагностики технічного стану силового гідроустаткування, шляхом зміни його конструкції, забезпечити можливість визначення безпосередньо в процесі діагностування тисків спрацьовування й герметизації запобіжних клапанів діагностованого устаткування, незалежно від місця його розташування, у т.ч. у шахтних умовах, а також оцінювання технічного стану гідроустаткування, за витоками робочої рідини, виявленими за показниками манометра й візуально в процесі роботи пристрою. Поставлена задача вирішується тим, що в пристрої діагностики технічного стану силового гідроустаткування, який містить гідророзподільник, манометр, напірну, сполучну й зливальну гідролінії, відповідно до корисної моделі, елементи пристрою розміщені в єдиному переносному корпусі, який містить також гідроциліндр із поршневою й штоковою порожнинами, керований від гідророзподільника й виконаний з функцією мультиплікації, два зворотні клапани, установлені після гідророзподільника, при цьому поршнева порожнина гідроциліндра по черзі з'єднана через гідророзподільник з напірною й зливальною лініями, а штокова порожнина гідроциліндра з'єднана зі сполучною лінією після першого зворотного клапана, встановленого після точки з'єднання гідророзподільника з напірною лінією, при цьому після другого зворотного клапана напірна лінія з'єднана сполучною лінією з поршневою порожниною гідроциліндра діагностованого устаткування паралельно запобіжному клапану, установленому в діагностованому устаткуванні, манометр установлений з можливістю вимірювання тиску робочої рідини в гідролінії між другим зворотним клапаном і поршневою порожниною гідроциліндра діагностованого устаткування, крім того, напірна лінія з'єднана зі зливальною лінією за допомогою запірного пристрою. Поставлена задача вирішується також у разі, коли запірний пристрій виконаний у вигляді вентиля. Поставлена задача вирішується також тим, що манометр установлений між запірним пристроєм і другим зворотним клапаном. Поставлена задача вирішується також у разі, коли в напірній лінії встановлений фільтр. Розміщення елементів пристрою в єдиному переносному корпусі дозволяє використовувати пристрій в умовах експлуатації довільно розташованого діагностованого устаткування без прив'язки 61459 4 до будь-якої стаціонарно розміщеної складової пристрою. Наявність у пристрої гідроциліндра з поршневою й штоковою порожнинами, виконаного з функцією мультиплікації й керованого від гідророзподільника, разом із з'єднанням штокової порожнини гідроциліндра зі сполучною лінією після першого зворотного клапана дозволяє подавати в діагностований гідроциліндр робочу рідину під тиском, необхідним для спрацьовування встановленого в ньому запобіжного клапана. Наявність манометра, установленого з можливістю вимірювання тиску робочої рідини в гідролінії між другим зворотним клапаном і поршневою порожниною гідроциліндра діагностованого устаткування, дозволяє визначати тиск спрацьовування і герметизації запобіжного клапана діагностованого устаткування. Наявність манометра дозволяє також оцінювати стан гідроустаткування за характером витоків робочої рідини, якщо вони мають місце після герметизації запобіжного клапана діагностованого устаткування. Наявність запірного пристрою, виконаного в даному виконанні пристрою діагностики у вигляді вентиля, дозволяє здійснити скидання тиску в пристрої діагностики й діагностованому устаткуванні після закінчення діагностики. Наявність фільтра захищає внутрішні порожнини пристрою й гідроустаткування від забруднень. На фігурі зображена гідравлічна схема мобільного пристрою діагностики технічного стану силового гідроустаткування, підключеного до діагностованого устаткування. Пристрій діагностики технічного стану силового гідроустаткування складається з єдиного корпусу 1, у якому розташовані: гідроциліндр 2 з поршневою й штоковою порожнинами, виконаний з функцією мультиплікації, гідророзподільник 3, фільтр 4, зворотні клапани 5 і 6, манометр 7 і вентиль 8. Пристрій має напірну лінію 9, з'єднану з блоком керування механізованої секції, сполучну лінію 10, підключену в гніздо 11 індикатора тиску стоякового блока 12 гідравлічного стояка 13 механізованого кріплення, й зливальну лінію 14. У стояковому блоці 12 розташований запобіжний клапан 15, гідрозамок 16 і гніздо лінії розпору 17 гідравлічного стояка 13. Досягнення технічного результату здійснюється таким чином. Діагностований гідравлічний стояк 13 зі стояковим блоком 12 розвантажують від тиску робочої рідини. Лінію розпору гідравлічного стояка 13 від'єднують від гнізда лінії розпору 17 і приєднують до напірної лінії 9 пристрою діагностики. Індикатор тиску від'єднують від стоякового блока 12 і в звільнене гніздо 11 індикатора тиску приєднують сполучну лінію 10. При подачі тиску від блока керування в напірну лінію 9 пристрою робоча рідина через фільтр 4, зворотні клапани 5 і 6, сполучну лінію 10, гніздо 11 індикатора тиску стоякового блока 12 надходить у поршневу порожнину гідравлічного стояка 13, виконуючи її попередній розпір, при цьому манометр 7 показує тиск робочої рідини в гідросистемі. При вмиканні гідророзподі 5 61459 льника 3 робоча рідина надходить у поршневу порожнину гідроциліндра 2, зі штокової порожнини якого мультиплікований тиск надходить через зворотний клапан 6, сполучну лінію 10, гніздо 11 індикатора стоякового блока 12 у поршневу порожнину гідравлічного стояка 13. При цьому зворотний клапан 5 перешкоджає попаданню мультиплікованого тиску в напірну лінію 9. У гідравлічному стояку 13 тиск робочої рідини підвищується доти, поки не спрацює запобіжний клапан 15 стоякового блока 12. За наявністю витоку з відкритого гнізда лінії розпору 17 стоякового блока 12 визначається негерметичність гідрозамка 16. За манометром 7 фіксується тиск спрацьовування запобіжного клапана 15. При вимкненні гідророзподільника 3 шток гідроциліндра 2 пристрою діагностики під дією тиску робочої рідини в напірній лінії 9 повертається у вихідне положення за рахунок зливання робочої рідини через зливальну лінію 14. Подача робочої рідини припиняється, тому що тиск у поршневій Комп’ютерна верстка Л. Купенко 6 порожнині гідравлічного стояка 13 перевищує тиск у напірній лінії 9, за рахунок запирання поршневої порожнини гідравлічного стояка зворотним клапаном 6. За манометром 7 визначають тиск герметизації запобіжного клапана 15, його герметичність і герметичність гідравлічного стояка 13. По закінченні діагностики гідросистему розвантажують відкриванням вентиля 8. При цьому робоча рідина зливається по зливальній лінії 14 у злив гідросистеми або на підошву. Таким чином пристрій діагностики технічного стану силового гідроустаткування, у цьому випадку його застосування, дозволяє безпосередньо в процесі діагностування визначити тиски спрацьовування й герметизації запобіжного клапана стоякового блока, герметичність запобіжного клапана стоякового блока, герметичність гІдрозамка стоякового блока й герметичність гідравлічного стояка, які визначають несівну здатність механізованого кріплення, як у шахтних умовах, так і на поверхні. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
