Формула / Реферат

Пристрій для діагностики технічного стану генератора, що містить корпус, перемикач діапазонів виміру, інформаційну шкалу, вимірювальний механізм, коректор стрілки інформаційної шкали, при цьому вимірювальний механізм, перемикач діапазонів виміру розташовано усередині корпусу, який відрізняється тим, що додатково містить діелектричну контактну планку, перемикач напрямку електричного струму, з'єднувальні електричні дроти, роз'єднувач, при цьому діелектрична контактна планка виконана у вигляді підкови, яка має з однієї сторони три контактних шипи, що з'єднані зі з'єднувальними електричними дротами.

Текст

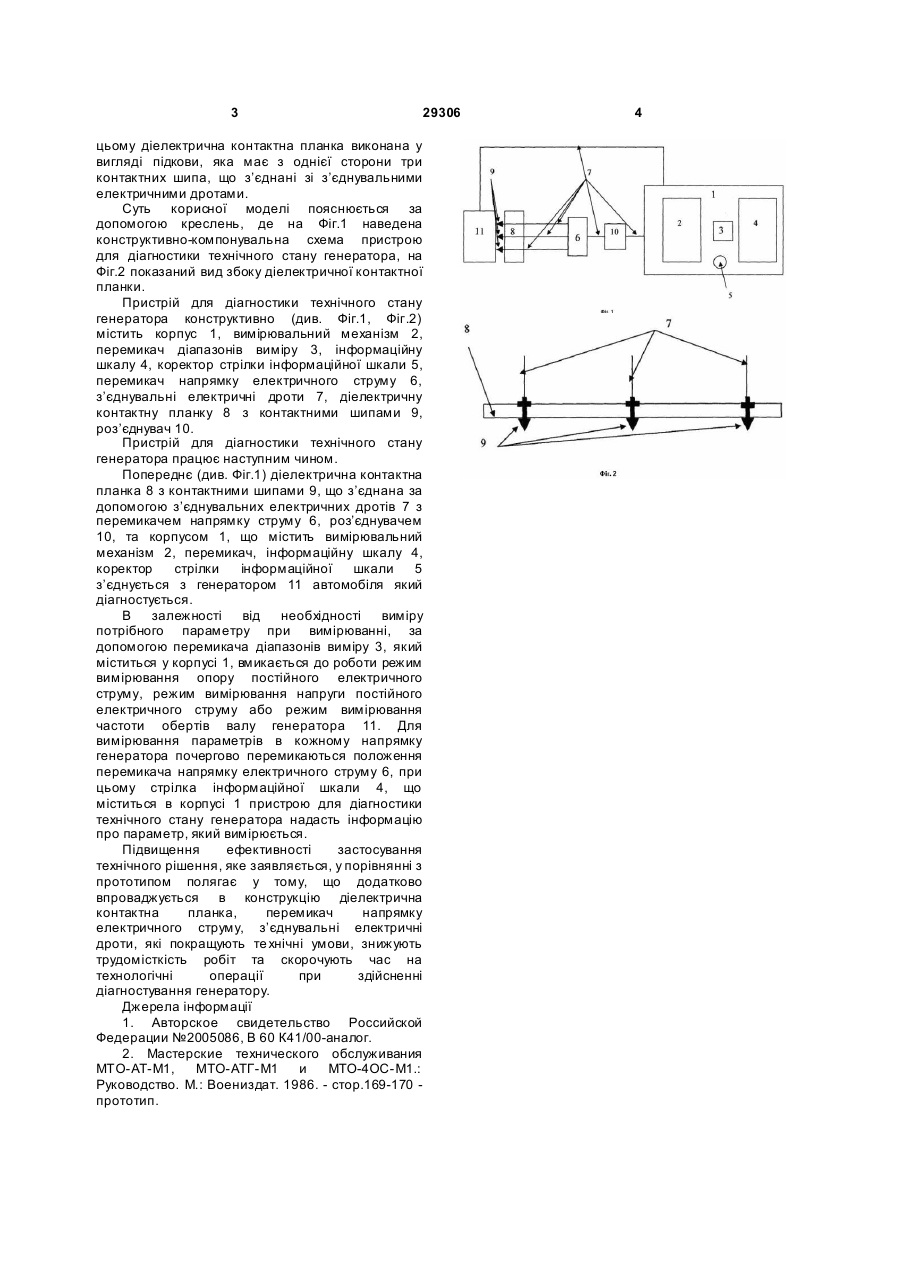

Пристрій для діагностики технічного стану генератора, що містить корпус, перемикач діапазонів виміру, інформаційну шкалу, 3 29306 цьому діелектрична контактна планка виконана у вигляді підкови, яка має з однієї сторони три контактних шипа, що з’єднані зі з’єднувальними електричними дротами. Суть корисної моделі пояснюється за допомогою креслень, де на Фіг.1 наведена конструктивно-компонувальна схема пристрою для діагностики технічного стану генератора, на Фіг.2 показаний вид збоку діелектричної контактної планки. Пристрій для діагностики технічного стану генератора конструктивно (див. Фіг.1, Фіг.2) містить корпус 1, вимірювальний механізм 2, перемикач діапазонів виміру 3, інформаційну шкалу 4, коректор стрілки інформаційної шкали 5, перемикач напрямку електричного струму 6, з’єднувальні електричні дроти 7, діелектричну контактну планку 8 з контактними шипами 9, роз’єднувач 10. Пристрій для діагностики технічного стану генератора працює наступним чином. Попереднє (див. Фіг.1) діелектрична контактна планка 8 з контактними шипами 9, що з’єднана за допомогою з’єднувальних електричних дротів 7 з перемикачем напрямку струму 6, роз’єднувачем 10, та корпусом 1, що містить вимірювальний механізм 2, перемикач, інформаційну шкалу 4, коректор стрілки інформаційної шкали 5 з’єднується з генератором 11 автомобіля який діагностується. В залежності від необхідності виміру потрібного параметру при вимірюванні, за допомогою перемикача діапазонів виміру 3, який міститься у корпусі 1, вмикається до роботи режим вимірювання опору постійного електричного струму, режим вимірювання напруги постійного електричного струму або режим вимірювання частоти обертів валу генератора 11. Для вимірювання параметрів в кожному напрямку генератора почергово перемикаються положення перемикача напрямку електричного струму 6, при цьому стрілка інформаційної шкали 4, що міститься в корпусі 1 пристрою для діагностики технічного стану генератора надасть інформацію про параметр, який вимірюється. Підвищення ефективності застосування технічного рішення, яке заявляється, у порівнянні з прототипом полягає у тому, що додатково впроваджується в конструкцію діелектрична контактна планка, перемикач напрямку електричного струму, з’єднувальні електричні дроти, які покращують те хнічні умови, знижують трудомісткість робіт та скорочують час на технологічні операції при здійсненні діагностування генератору. Джерела інформації 1. Авторское свидетельство Российской Федерации №2005086, В 60 К41/00-аналог. 2. Мастерские технического обслуживания МТО-АТ-М1, МТО-АТГ-М1 и МТО-4ОС-М1.: Руководство. М.: Воениздат. 1986. - стор.169-170 прототип. 4

Дивитися

Додаткова інформація

Назва патенту англійською

Device for diagnostics of the technical condition of generator

Автори англійською

Andriievskyi Andrii Petrovych, Sementsov Viacheslav Ivanovych, Kurovska Tetiana Yuriivna

Назва патенту російською

Устройство для диагностики технического состояния генератора

Автори російською

Андриевский Андрей Петрович, Семенцов Вячеслав Иванович, Куровская Татьяна Юриевна

МПК / Мітки

МПК: B60S 5/00

Мітки: технічного, генератора, стану, пристрій, діагностики
