Пристрій для отримання пластичних вугільних формовок

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 61517

Опубліковано: 25.07.2011

Автори: Сатонін Олександр Володимирович, Федорінов Михайло Володимирович, Прийменко Сергій Генадійович, Селедцов Антон Сергійович, Грибков Едуард Петрович

Завантажити PDF файл.

Формула / Реферат

Пристрій для отримання пластичних вугільних формовок, який вміщує пресуючі валки, механізм регулювання міжвалкового зазору, завантажувальну воронку, вальцьовий прес, що містить гладкий валок та бандаж з чарунками, розміщеними у шаховому порядку, теплоізолюючий корпус та розвантажувальну воронку, який відрізняється тим, що завантажувальна воронка, пресуючі валки, вальцьовий прес, механізм регулювання між валкового зазору, теплоізолючий корпус, розвантажувальна воронка розміщуються у вертикальній площині, пальники проміжного підігріву розташовуються між пресуючими валками та з протилежних боків завантажувальної воронки.

Текст

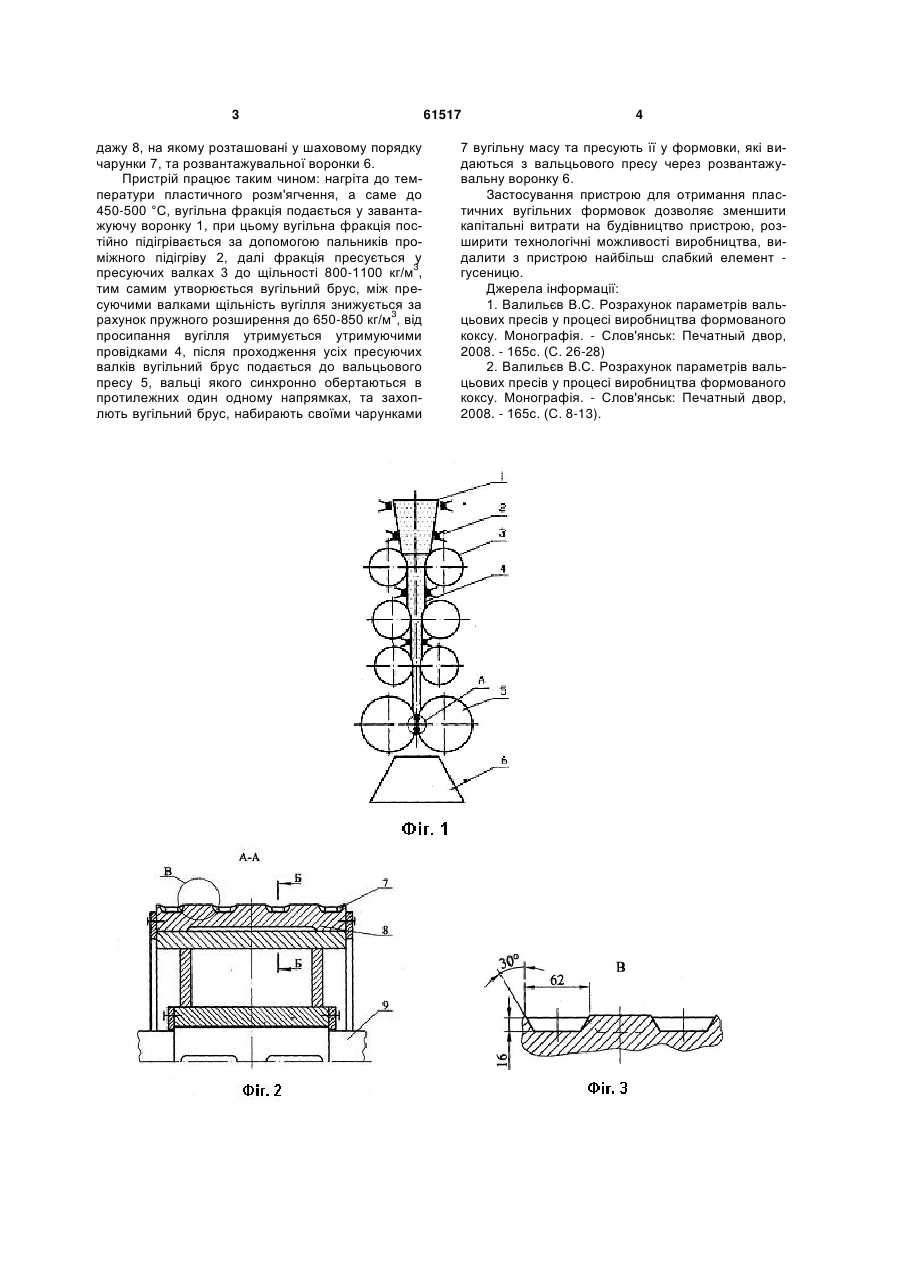

Пристрій для отримання пластичних вугільних формовок, який вміщує пресуючі валки, механізм 3 дажу 8, на якому розташовані у шаховому порядку чарунки 7, та розвантажувальної воронки 6. Пристрій працює таким чином: нагріта до температури пластичного розм'ягчення, а саме до 450-500 °С, вугільна фракція подається у завантажуючу воронку 1, при цьому вугільна фракція постійно підігрівається за допомогою пальників проміжного підігріву 2, далі фракція пресується у 3 пресуючих валках 3 до щільності 800-1100 кг/м , тим самим утворюється вугільний брус, між пресуючими валками щільність вугілля знижується за 3 рахунок пружного розширення до 650-850 кг/м , від просипання вугілля утримується утримуючими провідками 4, після проходження усіх пресуючих валків вугільний брус подається до вальцьового пресу 5, вальці якого синхронно обертаються в протилежних один одному напрямках, та захоплють вугільний брус, набирають своїми чарунками 61517 4 7 вугільну масу та пресують її у формовки, які видаються з вальцьового пресу через розвантажувальну воронку 6. Застосування пристрою для отримання пластичних вугільних формовок дозволяє зменшити капітальні витрати на будівництво пристрою, розширити технологічні можливості виробництва, видалити з пристрою найбільш слабкий елемент гусеницю. Джерела інформації: 1. Валильєв B.C. Розрахунок параметрів вальцьових пресів у процесі виробництва формованого коксу. Монографія. - Слов'янськ: Печатный двор, 2008. - 165с. (С. 26-28) 2. Валильєв B.C. Розрахунок параметрів вальцьових пресів у процесі виробництва формованого коксу. Монографія. - Слов'янськ: Печатный двор, 2008. - 165с. (С. 8-13). 5 Комп’ютерна верстка М. Мацело 61517 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for production of plastic coal mouldings

Автори англійською

Satonin Oleksandr Volodymyrovych, Hrybkov Eduard Petrovych, Fedorynov Mykhailo Volodymyrovych, Pryimenko Serhii Hennadiovych, Seledtsov Anton Serhiiovych

Назва патенту російською

Устройство для получения пластических угольных формовок

Автори російською

Сатонин Александр Владимирович, Грибков Эдуард Петрович, Федоринов Михаил Владимирович, Прийменко Сергей Геннадиевич, Селедцов Антон Сергеевич

МПК / Мітки

МПК: C10B 53/08

Мітки: пластичних, вугільних, формовок, отримання, пристрій
