Спосіб стерилізації рідких середовищ
Номер патенту: 61516
Опубліковано: 25.07.2011
Автори: Тищенко Людмила Василівна, Зіновік Олена Валентинівна, Зіновік Михайло Аркадійович, Оришака Олег Володимирович, Оришака Володимир Олексійович, Ткач Анатолій Анатолійович
Формула / Реферат
Спосіб стерилізації рідких середовищ, при якому рідину опромінюють опромінювачем, що розташований безпосередньо в рідкому середовищі, який відрізняється тим, що як джерело опромінювання використовується гідравлічний удар, який створюється в опромінювачі, що розташовується концентрично в трубопроводі рідини, що опромінюється і входить в замкнуте циркуляційне кільце допоміжної рідини, наприклад води, рух рідини в якому підтримується насосом, а режим гідравлічних ударів регулюється обертовим краном, який періодично перекриває потік допоміжної рідини, що викликає гідравлічний удар, при цьому ударна хвиля, рухаючись в межах опромінювача, через його стінку створює в зазорі між трубопроводом і опромінювачем стоячі поперечні хвилі і збуджує кавітацію, які чинять нищівний вплив на мікроорганізми, що рухаються в зазорі.
Текст

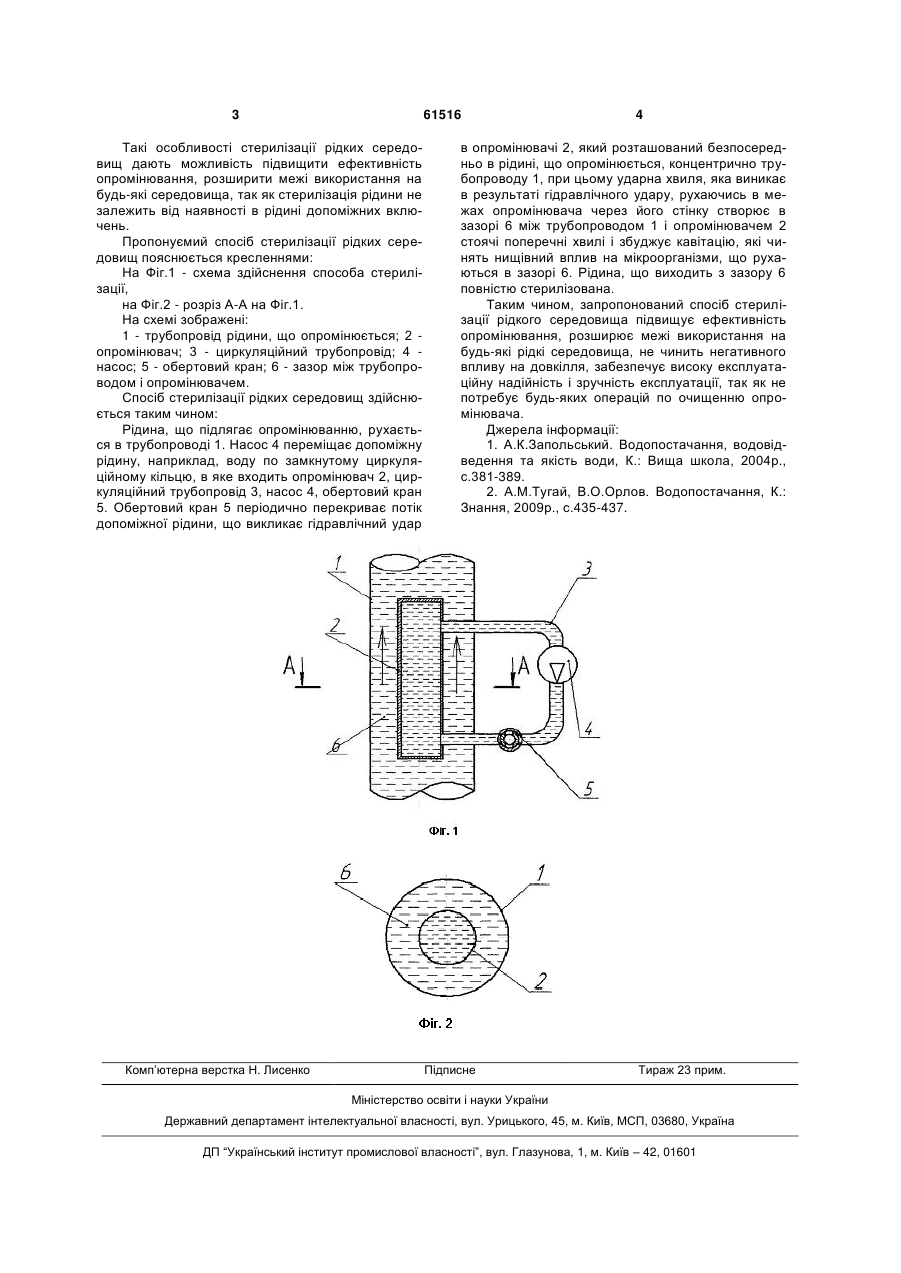

Спосіб стерилізації рідких середовищ, при якому рідину опромінюють опромінювачем, що розташований безпосередньо в рідкому середовищі, який відрізняється тим, що як джерело 3 61516 Такі особливості стерилізації рідких середовищ дають можливість підвищити ефективність опромінювання, розширити межі використання на будь-які середовища, так як стерилізація рідини не залежить від наявності в рідині допоміжних включень. Пропонуємий спосіб стерилізації рідких середовищ пояснюється кресленнями: На Фіг.1 - схема здійснення способа стерилізації, на Фіг.2 - розріз А-А на Фіг.1. На схемі зображені: 1 - трубопровід рідини, що опромінюється; 2 опромінювач; 3 - циркуляційний трубопровід; 4 насос; 5 - обертовий кран; 6 - зазор між трубопроводом і опромінювачем. Спосіб стерилізації рідких середовищ здійснюється таким чином: Рідина, що підлягає опромінюванню, рухається в трубопроводі 1. Насос 4 переміщає допоміжну рідину, наприклад, воду по замкнутому циркуляційному кільцю, в яке входить опромінювач 2, циркуляційний трубопровід 3, насос 4, обертовий кран 5. Обертовий кран 5 періодично перекриває потік допоміжної рідини, що викликає гідравлічний удар Комп’ютерна верстка Н. Лиcенко 4 в опромінювачі 2, який розташований безпосередньо в рідині, що опромінюється, концентрично трубопроводу 1, при цьому ударна хвиля, яка виникає в результаті гідравлічного удару, рухаючись в межах опромінювача через його стінку створює в зазорі 6 між трубопроводом 1 і опромінювачем 2 стоячі поперечні хвилі і збуджує кавітацію, які чинять нищівний вплив на мікроорганізми, що рухаються в зазорі 6. Рідина, що виходить з зазору 6 повністю стерилізована. Таким чином, запропонований спосіб стерилізації рідкого середовища підвищує ефективність опромінювання, розширює межі використання на будь-які рідкі середовища, не чинить негативного впливу на довкілля, забезпечує високу експлуатаційну надійність і зручність експлуатації, так як не потребує будь-яких операцій по очищенню опромінювача. Джерела інформації: 1. А.К.Запольський. Водопостачання, водовідведення та якість води, К.: Вища школа, 2004р., с.381-389. 2. А.М.Тугай, В.О.Орлов. Водопостачання, К.: Знання, 2009р., с.435-437. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess for sterilizing of liquid mediums
Автори англійськоюTkach Anatolii Anatoliiovych, Oryshaka Volodymyr Oleksiiovych, Zinovik Mykhailo Arkadiiovych, Tyshchenko Liudmyla Vasylivna, Oryshaka Oleh Volodymyrovych, Zinovik Olena Valentynivna
Назва патенту російськоюСпособ стерилизации жидких сред
Автори російськоюТкач Анатолий Анатольевич, Оришака Владимир Алексеевич, Зиновик Михаил Аркадьевич, Тищенко Людмила Васильевна, Оришака Олег Владимирович, Зиновик Елена Валентиновна
МПК / Мітки
МПК: C02F 1/00
Мітки: рідких, стерилізації, середовищ, спосіб
