Резервуар для заповнення цистерн пожежних автомобілів

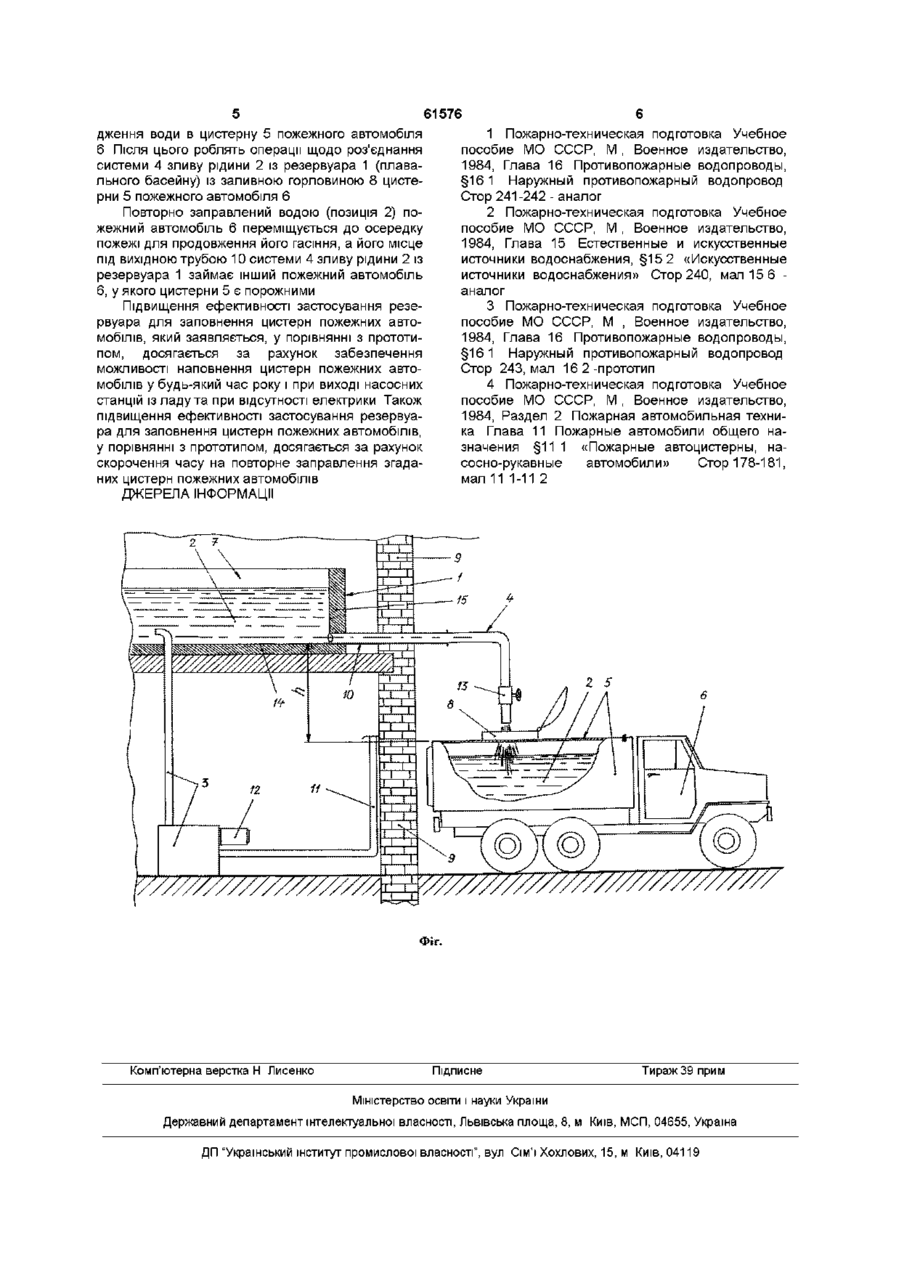

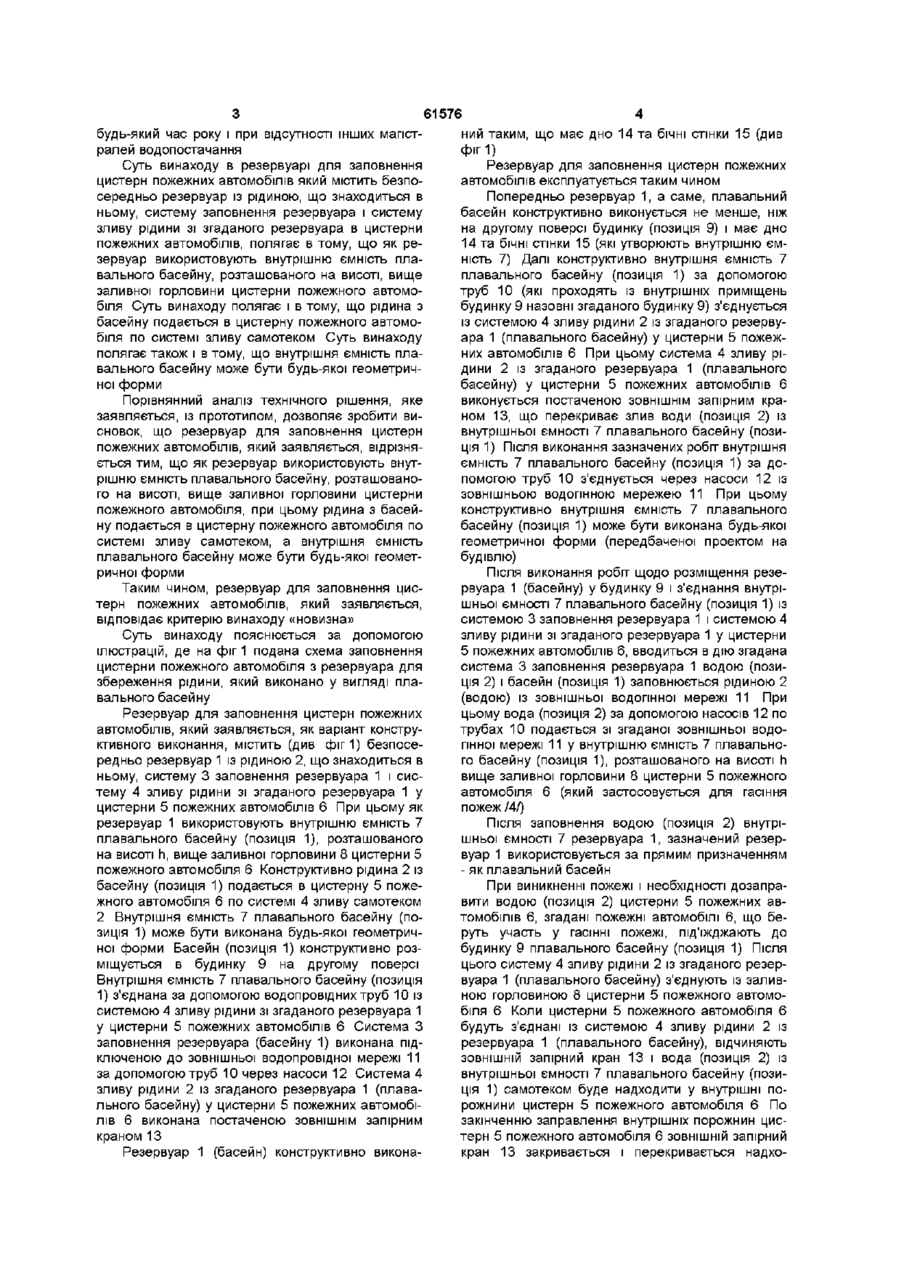

1 Резервуар для заповнення цистерн пожежних автомобілів, що містить безпосередньо резервуар із рідиною, систему заповнення резервуара і систему зливу рідини з резервуара в цистерни пожежних автомобілів, який відрізняється тим, що як резервуар використана внутрішня ємність плавального басейну, розташованого на висоті, вище заливної горловини цистерни пожежного автомобіля, при цьому рідина з басейну подається в цистерну пожежного автомобіля по системі зливу самопливом 2 Резервуар для заповнення цистерн пожежних автомобілів за п 1 , який відрізняється тим, що внутрішня ємність плавального басейну має будьяку геометричну форму Винахід відноситься до галузі пожежегасіння, зокрема, до систем для заповнення цистерн пожежних автомобілів, а саме, до резервуарів для збереження рідини для наступного заповнення згаданою рідиною цистерн пожежних автомобілів Відома система для заповнення цистерн пожежних автомобілів, яка виконана у вигляді або зовнішнього протипожежного водопроводу, або внутрішнього пожежного водопроводу, або системи водопостачання, яка містить водозабір, насосні станції, резервуар чистої води, водонапірну вежу і зовнішню водогінну мережу, обладнану пожежним гідрантом для заправлення цистерн пожежних автомобілів /1/ До недоліків відомої системи відноситься те, що в холодний час року утруднене заправлення пожежних автомобілів через можливе замерзання води в системі водопостачання, а саме, у зовнішньому протипожежному водопроводі Відомий резервуар для заповнення цистерн пожежних автомобілів, який містить безпосередньо резервуар із рідиною, що знаходиться в ньому, і систему заповнення згаданого резервуара 121 До недоліків відомого резервуара для заповнення цистерн пожежних автомобілів відноситься те, що зазначені резервуари, а саме, штучні джерела водопостачання, здебільше знаходяться далеко від місця пожежі і дозаправлення пожежних автомобілів вимагає багато часу, у який входить час на поїздку до згаданих штучних джерел водо постачання, на заправлення цистерн (ємностей) пожежних автомобілів, і на зворотну поїздку до місця пожежі Найбільш близьким технічним рішенням як за суттю, так і за результатом, що досягається, який обрано за прототип, є резервуар для заповнення цистерн пожежних автомобілів який містить безпосередньо резервуар із рідиною, що знаходиться в ньому, систему заповнення резервуара і систему зливу рідини зі згаданого резервуара в цистерни пожежних автомобілів /З/ До недоліків відомого резервуара для заповнення цистерн пожежних автомобілів, який обрано за прототип, відноситься те, що зазначені резервуари, а саме, баки, що розташовані у водонапірних вежах, здебільше знаходяться далеко від місця пожежі і дозаправлення пожежних автомобілів вимагає багато часу, у який входить час на поїздку до водонапірних веж, на заправлення цистерн (ємностей) пожежних автомобілів, і на зворотну поїздку до місця пожежі Також до недоліків відомого резервуара для заповнення цистерн пожежних автомобілів відноситься і те, що в холодний час року утруднене заправлення пожежних автомобілів через можливе замерзання води як у системі заповнення резервуара, так і в системі зливу рідини зі згаданого резервуара В основу винаходу покладена задача шляхом усунення недоліків прототипу забезпечити можливість заповнення цистерн пожежних автомобілів у (О ю (О 61576 ний таким, що має дно 14 та бічні стінки 15 (див фіг1) Резервуар для заповнення цистерн пожежних автомобілів експлуатується таким чином Попередньо резервуар 1, а саме, плавальний басейн конструктивно виконується не менше, ніж на другому поверсі будинку (позиція 9) і має дно 14 та бічні стінки 15 (які утворюють внутрішню ємність 7) Далі конструктивно внутрішня ємність 7 плавального басейну (позиція 1) за допомогою труб 10 (які проходять із внутрішніх приміщень будинку 9 назовні згаданого будинку 9) з'єднується із системою 4 зливу рідини 2 із згаданого резервуара 1 (плавального басейну) у цистерни 5 пожежних автомобілів 6 При цьому система 4 зливу рідини 2 із згаданого резервуара 1 (плавального басейну) у цистерни 5 пожежних автомобілів 6 виконується постаченою ЗОВНІШНІМ запірним краПорівнянний аналіз технічного рішення, яке ном 13, що перекриває злив води (позиція 2) із заявляється, із прототипом, дозволяє зробити вивнутрішньої ємності 7 плавального басейну (позисновок, що резервуар для заповнення цистерн ція 1) Після виконання зазначених робіт внутрішня пожежних автомобілів, який заявляється, відрізняємність 7 плавального басейну (позиція 1) за доється тим, що як резервуар використовують внутпомогою труб 10 з'єднується через насоси 12 із рішню ємність плавального басейну, розташованозовнішньою водогінною мережею 11 При цьому го на висоті, вище заливної горловини цистерни конструктивно внутрішня ємність 7 плавального пожежного автомобіля, при цьому рідина з басейбасейну (позиція 1) може бути виконана будь-якої ну подається в цистерну пожежного автомобіля по геометричної форми (передбаченої проектом на системі зливу самотеком, а внутрішня ємність будівлю) плавального басейну може бути будь-якої геометричної форми Після виконання робіт щодо розміщення резервуара 1 (басейну) у будинку 9 і з'єднання внутріТаким чином, резервуар для заповнення цисшньої ємності 7 плавального басейну (позиція 1) із терн пожежних автомобілів, який заявляється, системою 3 заповнення резервуара 1 і системою 4 відповідає критерію винаходу «новизна» зливу рідини зі згаданого резервуара 1 у цистерни Суть винаходу пояснюється за допомогою 5 пожежних автомобілів 6, вводиться в дію згадана ілюстрацій, де на фіг 1 подана схема заповнення система 3 заповнення резервуара 1 водою (позицистерни пожежного автомобіля з резервуара для ція 2) і басейн (позиція 1) заповнюється рідиною 2 збереження рідини, який виконано у вигляді пла(водою) із зовнішньої водогінної мережі 11 При вального басейну цьому вода (позиція 2) за допомогою насосів 12 по Резервуар для заповнення цистерн пожежних трубах 10 подається зі згаданої зовнішньої водоавтомобілів, який заявляється, як варіант констругінної мережі 11 у внутрішню ємність 7 плавальноктивного виконання, містить (див фіг1) безпосего басейну (позиція 1), розташованого на висоті h редньо резервуар 1 із рідиною 2, що знаходиться в вище заливної горловини 8 цистерни 5 пожежного ньому, систему 3 заповнення резервуара 1 і сисавтомобіля 6 (який застосовується для гасіння тему 4 зливу рідини зі згаданого резервуара 1 у пожеж І ЛІ) цистерни 5 пожежних автомобілів 6 При цьому як резервуар 1 використовують внутрішню ємність 7 Після заповнення водою (позиція 2) внутріплавального басейну (позиція 1), розташованого шньої ємності 7 резервуара 1, зазначений резерна висоті п, вище заливної горловини 8 цистерни 5 вуар 1 використовується за прямим призначенням пожежного автомобіля 6 Конструктивно рідина 2 із - як плавальний басейн басейну (позиція 1) подається в цистерну 5 пожеПри виникненні пожежі і необхідності дозапражного автомобіля 6 по системі 4 зливу самотеком вити водою (позиція 2) цистерни 5 пожежних ав2 Внутрішня ємність 7 плавального басейну (потомобілів 6, згадані пожежні автомобілі 6, що безиція 1) може бути виконана будь-якої геометричруть участь у гасінні пожежі, під'їжджають до ної форми Басейн (позиція 1) конструктивно розбудинку 9 плавального басейну (позиція 1) Після міщується в будинку 9 на другому поверсі цього систему 4 зливу рідини 2 із згаданого резерВнутрішня ємність 7 плавального басейну (позиція вуара 1 (плавального басейну) з'єднують із залив1) з'єднана за допомогою водопровідних труб 10 із ною горловиною 8 цистерни 5 пожежного автомосистемою 4 зливу рідини зі згаданого резервуара 1 біля 6 Коли цистерни 5 пожежного автомобіля 6 у цистерни 5 пожежних автомобілів 6 Система З будуть з'єднані із системою 4 зливу рідини 2 із заповнення резервуара (басейну 1) виконана підрезервуара 1 (плавального басейну), відчиняють ключеною до зовнішньої водопровідної мережі 11 ЗОВНІШНІЙ запірний кран 13 і вода (позиція 2) із за допомогою труб 10 через насоси 12 Система 4 внутрішньої ємності 7 плавального басейну (позизливу рідини 2 із згаданого резервуара 1 (плавація 1) самотеком буде надходити у внутрішні польного басейну) у цистерни 5 пожежних автомобірожнини цистерн 5 пожежного автомобіля 6 По лів 6 виконана постаченою ЗОВНІШНІМ запірним закінченню заправлення внутрішніх порожнин цискраном 13 терн 5 пожежного автомобіля 6 ЗОВНІШНІЙ запірний кран 13 закривається і перекривається надхоРезервуар 1 (басейн) конструктивно виконабудь-який час року і при відсутності інших магістралей водопостачання Суть винаходу в резервуарі для заповнення цистерн пожежних автомобілів який містить безпосередньо резервуар із рідиною, що знаходиться в ньому, систему заповнення резервуара і систему зливу рідини зі згаданого резервуара в цистерни пожежних автомобілів, полягає в тому, що як резервуар використовують внутрішню ємність плавального басейну, розташованого на висоті, вище заливної горловини цистерни пожежного автомобіля Суть винаходу полягає і в тому, що рідина з басейну подається в цистерну пожежного автомобіля по системі зливу самотеком Суть винаходу полягає також і в тому, що внутрішня ємність плавального басейну може бути будь-якої геометричної форми 61576 дження води в цистерну 5 пожежного автомобіля 6 Після ЦЬОГО роблять операції щодо роз'єднання системи 4 зливу рідини 2 із резервуара 1 (плавального басейну) із заливною горловиною 8 цистерни 5 пожежного автомобіля 6 Повторно заправлений водою (позиція 2) пожежний автомобіль 6 переміщується до осередку пожежі для продовження його гасіння, а його місце під вихідною трубою 10 системи 4 зливу рідини 2 із резервуара 1 займає інший пожежний автомобіль 6, у якого цистерни 5 є порожними Підвищення ефективності застосування резервуара для заповнення цистерн пожежних автомобілів, який заявляється, у порівнянні з прототипом, досягається за рахунок забезпечення можливості наповнення цистерн пожежних автомобілів у будь-який час року і при виході насосних станцій із ладу та при відсутності електрики Також підвищення ефективності застосування резервуара для заповнення цистерн пожежних автомобілів, у порівнянні з прототипом, досягається за рахунок скорочення часу на повторне заправлення згаданих цистерн пожежних автомобілів ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Пожарно-техническая подготовка Учебное пособие МО СССР, М , Военное издательство, 1984, Глава 16 Противопожарные водопроводы, §16 1 Наружный противопожарный водопровод Crop 241-242-аналог 2 Пожарно-техническая подготовка Учебное пособие МО СССР, М , Военное издательство, 1984, Глава 15 Естественные и искусственные источники водоснабжения, §15 2 «Искусственные источники водоснабжения» Crop 240, мал 15 6 аналог 3 Пожарно-техническая подготовка Учебное пособие МО СССР, М , Военное издательство, 1984, Глава 16 Противопожарные водопроводы, §16 1 Наружный противопожарный водопровод Crop 243, мал 16 2-прототип 4 Пожарно-техническая подготовка Учебное пособие МО СССР, М , Военное издательство, 1984, Раздел 2 Пожарная автомобильная техника Глава 11 Пожарные автомобили общего назначения §111 «Пожарные автоцистерны, насосно-рукавные автомобили» Crop 178-181, мал 111-112 Фіг. Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
