Пристрій для з’єднання напірних пожежних рукавів

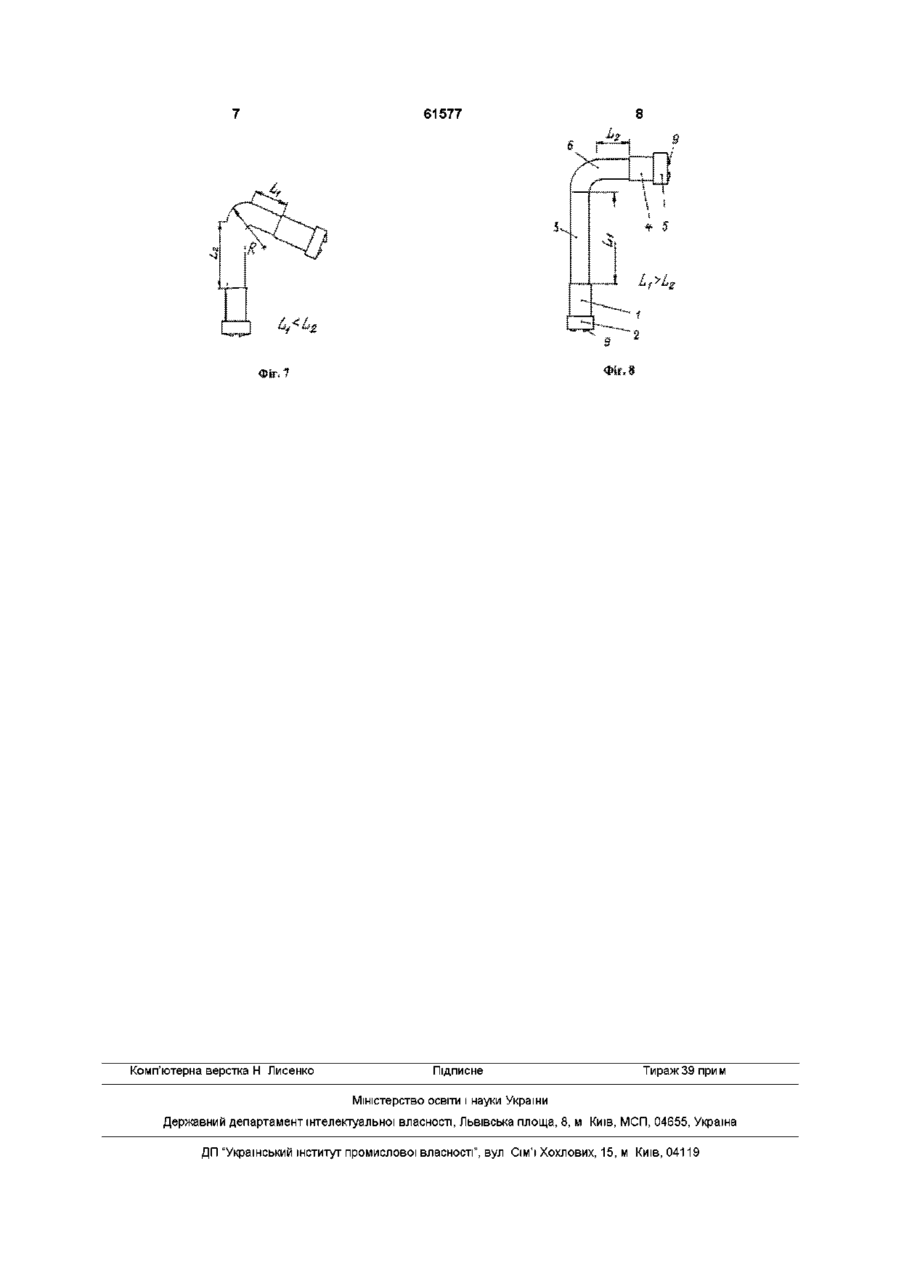

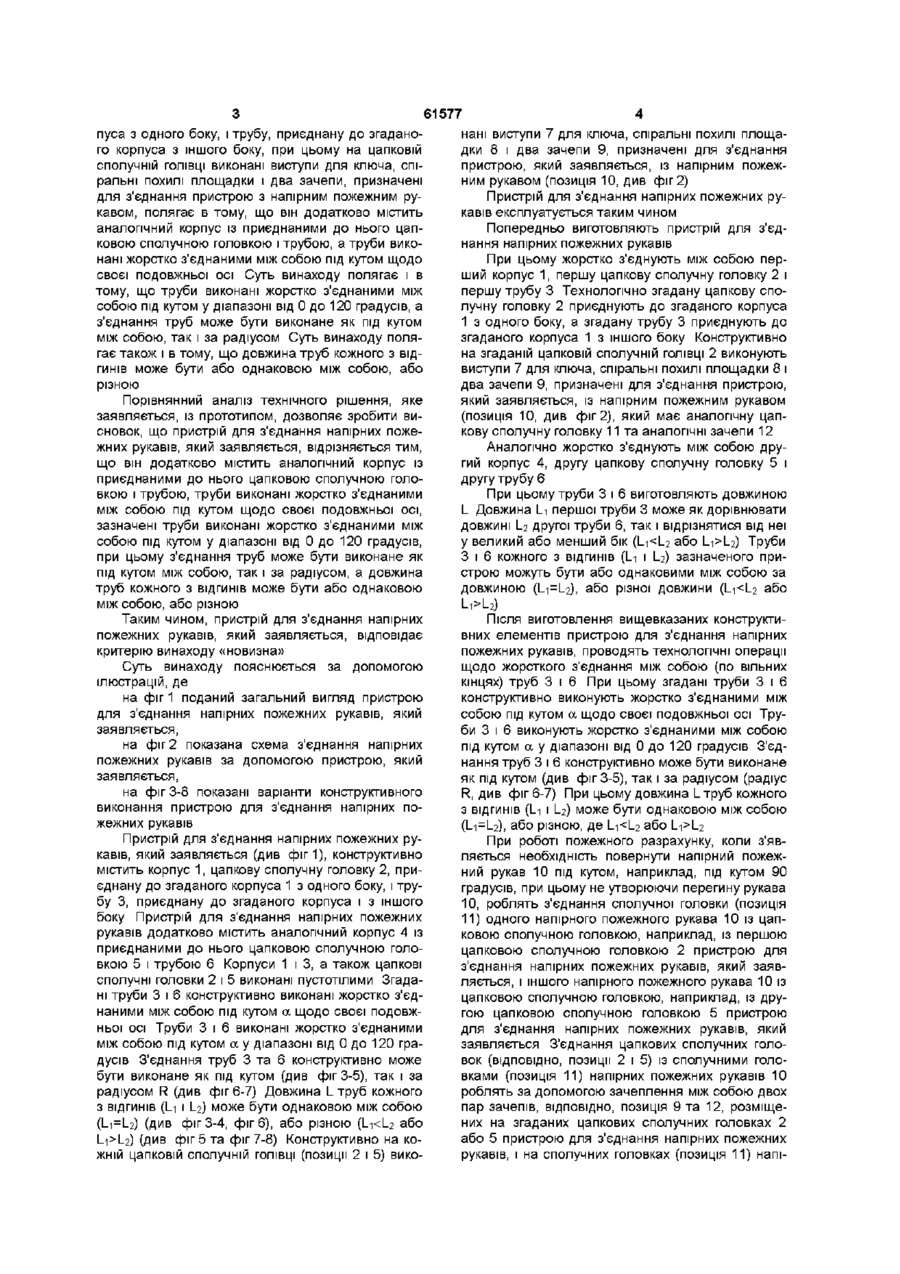

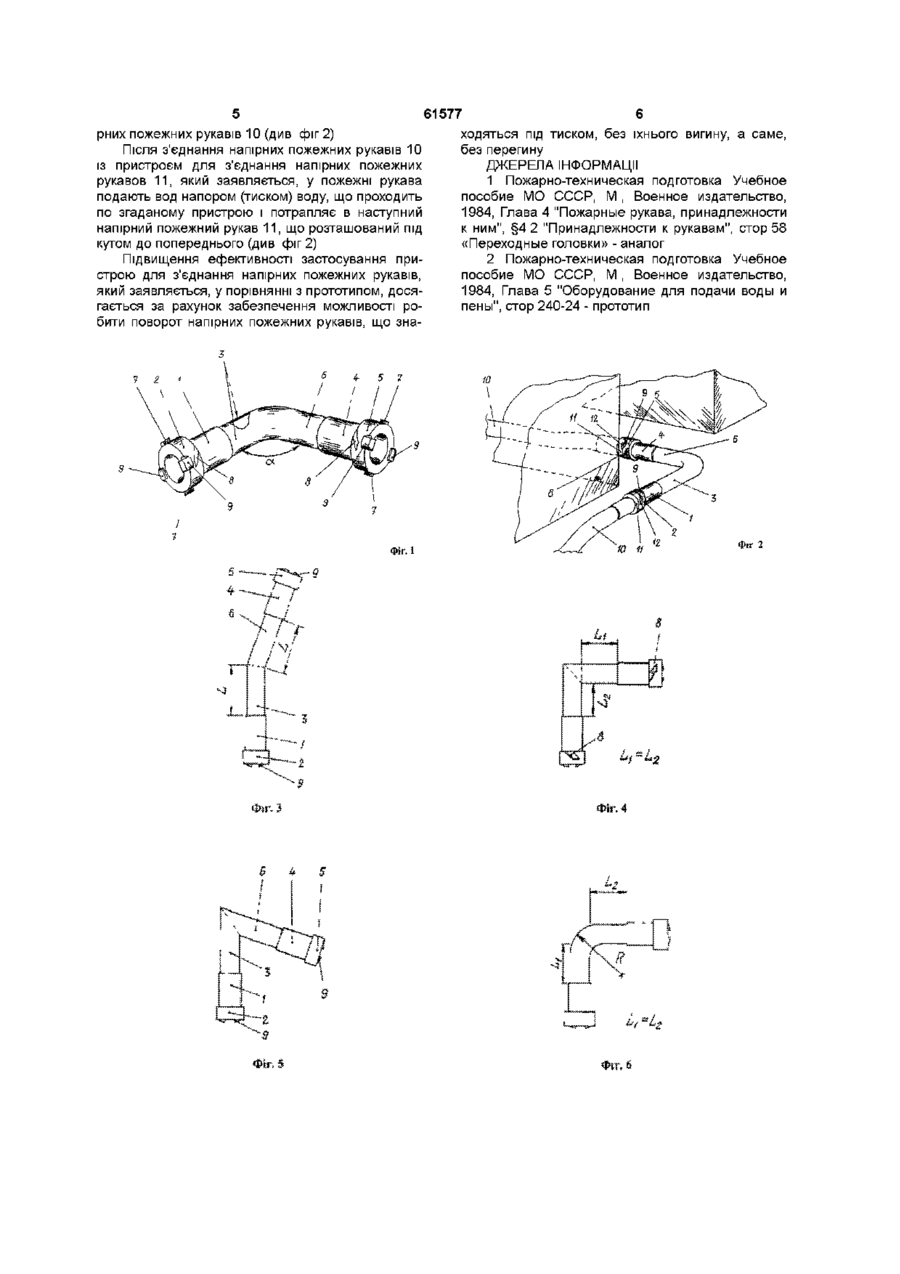

1 Пристрій для з'єднання напірних пожежних рукавів, що містить корпус, цапфову сполучну головку, приєднану до корпусу з одного боку, і трубу, приєднану до корпусу з іншого боку, при цьому на цапфовій сполучній головці виконані виступи для ключа, спіральні похилі площадки і два зачепи, призначені для з'єднання пристрою з напірним пожежним рукавом, який відрізняється тим, що він додатково містить аналогічний корпус із приєднаними до нього цапфовою сполучною головкою і трубою, а труби жорстко з'єднані між собою під кутом щодо своєї подовжньої осі 2 Пристрій для з'єднання напірних пожежних рукавів за п 1 , який відрізняється тим, що труби жорстко з'єднані між собою під кутом у діапазоні від 0 до 120 градусів 3 Пристрій для з'єднання напірних пожежних рукавів за п1, який відрізняється тим, що з'єднання труб виконане як під кутом між собою, так і за радіусом 4 Пристрій для з'єднання напірних пожежних рукавів за п 1, який відрізняється тим, що довжина труб кожного з ВІДГИНІВ може бути однаковою між собою або різною Винахід відноситься до галузі пожежегасіння, зокрема, до приналежностей до пожежних рукавів, а саме, до пристроїв для з'єднання напірних пожежних рукавів при повороті рукава під кутом до і більше 90 градусів Відомий пристрій для з'єднання напірних пожежних рукавів, виконаний у вигляді сполучної головки, що містить втулку і обойму, при цьому в торцевій частині втулки встановлене ущільнююче кільце, а на обоймі виконані виступи для ключа, спіральні похилі площадки і два зачепи, призначені для з'єднання різних головок між собою /1/ До недоліків відомого пристрою для з'єднання напірних пожежних рукавів відноситься те, що вони допускають з'єднання пожежних рукавів тільки по подовжній осі останніх Відомий пристрій для з'єднання напірних пожежних рукавів, виконаний у вигляді перехідної головки, що містить дві втулки різного діаметра, з'єднані між собою за допомогою різьби, і двох обойм ВІДПОВІДНОГО діаметра, при цьому на обоймах виконані два зачепи, призначені для з'єднання з напірним рукавом ВІДПОВІДНОГО діаметра 121 Перехідні головки служать для з'єднання напірних рукавів і іншого устаткування, що має різні діаметри умовного проходу До недоліків відомого пристрою для з'єднання напірних пожежних рукавів відноситься те, що вони допускають з'єднання пожежних рукавів тільки по подовжній осі останніх і не усувають наслідків їхнього небажаного вигину Найбільш близьким технічним рішенням як по суті, так і за результатом, що досягається, який обрано за прототип, є пристрій для з'єднання напірних пожежних рукавів, який містить корпус, цапкову сполучну головку, приєднану до згаданого корпуса з одного боку, і трубу, приєднану до згаданого корпуса з іншого боку, при цьому на цапковій сполучній ГОЛІВЦІ виконані виступи для ключа, спіральні похилі площадки і два зачепи, призначені для з'єднання пристрою з напірним пожежним рукавом /3/ До недоліків відомого пристрою для з'єднання напірних пожежних рукавів, який обрано за прототип, відноситься те, що він допускає з'єднання пожежних рукавів за допомогою зачепів тільки по подовжній осі останніх і не усуває наслідків їхнього небажаного вигину В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити можливість повороту напірного рукава під великим кутом у МІСЦІ з'єднання без його перегину Суть винаходу в пристрої для з'єднання напірних пожежних рукавів, який містить корпус, цапкову сполучну головку, приєднану до згаданого кор 1 ю (О 61577 пуса з одного боку, і трубу, приєднану до згаданонані виступи 7 для ключа, спіральні похилі площаго корпуса з іншого боку, при цьому на цапковій дки 8 і два зачепи 9, призначені для з'єднання сполучній ГОЛІВЦІ виконані виступи для ключа, спіпристрою, який заявляється, із напірним пожежральні похилі площадки і два зачепи, призначені ним рукавом (позиція 10, див фіг 2) для з'єднання пристрою з напірним пожежним руПристрій для з'єднання напірних пожежних рукавом, полягає в тому, що він додатково містить кавів експлуатується таким чином аналогічний корпус із приєднаними до нього цапПопередньо виготовляють пристрій для з'єдковою сполучною головкою і трубою, а труби виконання напірних пожежних рукавів нані жорстко з'єднаними між собою під кутом щодо При цьому жорстко з'єднують між собою персвоєї подовжньої осі Суть винаходу полягає і в ший корпус 1, першу цапкову сполучну головку 2 і тому, що труби виконані жорстко з'єднаними між першу трубу 3 Технологічно згадану цапкову способою під кутом у діапазоні від 0 до 120 градусів, а лучну головку 2 приєднують до згаданого корпуса з'єднання труб може бути виконане як під кутом 1 з одного боку, а згадану трубу 3 приєднують до між собою, так і за радіусом Суть винаходу полязгаданого корпуса 1 з іншого боку Конструктивно гає також і в тому, що довжина труб кожного з ВІДна згаданій цапковій сполучній ГОЛІВЦІ 2 виконують ГИНІВ може бути або однаковою між собою, або виступи 7 для ключа, спіральні похилі площадки 8 і різною два зачепи 9, призначені для з'єднання пристрою, який заявляється, із напірним пожежним рукавом Порівнянний аналіз технічного рішення, яке (позиція 10, див фіг 2), який має аналогічну цапзаявляється, із прототипом, дозволяє зробити викову сполучну головку 11 та аналогічні зачепи 12 сновок, що пристрій для з'єднання напірних пожежних рукавів, який заявляється, відрізняється тим, Аналогічно жорстко з'єднують між собою друщо він додатково містить аналогічний корпус із гий корпус 4, другу цапкову сполучну головку 5 і приєднаними до нього цапковою сполучною голодругу трубу 6 вкою і трубою, труби виконані жорстко з'єднаними При цьому труби 3 і 6 виготовляють довжиною між собою під кутом щодо своєї подовжньої осі, L Довжина І_і першої труби 3 може як дорівнювати зазначені труби виконані жорстко з'єднаними між довжині І_2 другої труби 6, так і відрізнятися від неї собою під кутом у діапазоні від 0 до 120 градусів, у великий або менший бік (І_іІ_2) Труби при цьому з'єднання труб може бути виконане як З і 6 кожного з ВІДГИНІВ (І_і і І_г) зазначеного припід кутом між собою, так і за радіусом, а довжина строю можуть бути або однаковими між собою за труб кожного з ВІДГИНІВ може бути або однаковою довжиною (І_і=І_2), або різної довжини (І_іL2) Таким чином, пристрій для з'єднання напірних Після виготовлення вищевказаних конструктипожежних рукавів, який заявляється, відповідає вних елементів пристрою для з'єднання напірних критерію винаходу «новизна» пожежних рукавів, проводять технологічні операції щодо жорсткого з'єднання між собою (по вільних Суть винаходу пояснюється за допомогою кінцях) труб 3 і 6 При цьому згадані труби 3 і 6 ілюстрацій, де конструктивно виконують жорстко з'єднаними між на фіг 1 поданий загальний вигляд пристрою собою під кутом а щодо своєї подовжньої осі Трудля з'єднання напірних пожежних рукавів, який би 3 і 6 виконують жорстко з'єднаними між собою заявляється, під кутом а у діапазоні від 0 до 120 градусів З'єдна фіг 2 показана схема з'єднання напірних нання труб 3 і 6 конструктивно може бути виконане пожежних рукавів за допомогою пристрою, який як під кутом (див фіг 3-5), так і за радіусом (радіус заявляється, R, див фіг 6-7) При цьому довжина L труб кожного на фіг 3-8 показані варіанти конструктивного з ВІДГИНІВ (І_і і І_г) може бути однаковою між собою виконання пристрою для з'єднання напірних по(І_і=І_2), або різною, де І_іІ_2 жежних рукавів Пристрій для з'єднання напірних пожежних руПри роботі пожежного разрахунку, коли з'явкавів, який заявляється (див фиг 1), конструктивно ляється необхідність повернути напірний пожежмістить корпус 1, цапкову сполучну головку 2, приний рукав 10 під кутом, наприклад, під кутом 90 єднану до згаданого корпуса 1 з одного боку, і труградусів, при цьому не утворюючи перегину рукава бу 3, приєднану до згаданого корпуса і з іншого 10, роблять з'єднання сполучної головки (позиція боку Пристрій для з'єднання напірних пожежних 11) одного напірного пожежного рукава 10 із цапрукавів додатково містить аналогічний корпус 4 із ковою сполучною головкою, наприклад, із першою приєднаними до нього цапковою сполучною голоцапковою сполучною головкою 2 пристрою для вкою 5 і трубою 6 Корпуси 1 і 3, а також цапкові з'єднання напірних пожежних рукавів, який заявсполучні головки 2 і 5 виконані пустотілими Згадаляється, і іншого напірного пожежного рукава 10 із ні труби 3 і 6 конструктивно виконані жорстко з'єдцапковою сполучною головкою, наприклад, із друнаними між собою під кутом а щодо своєї подовжгою цапковою сполучною головкою 5 пристрою ньої осі Труби 3 і 6 виконані жорстко з'єднаними для з'єднання напірних пожежних рукавів, який між собою під кутом а у діапазоні від 0 до 120 гразаявляється З'єднання цапкових сполучних голодусів З'єднання труб 3 та 6 конструктивно може вок (ВІДПОВІДНО, ПОЗИЦІЇ 2 І 5) ІЗ сполучними голобути виконане як під кутом (див фіг 3-5), так і за вками (позиція 11) напірних пожежних рукавів 10 радіусом R (див фіг 6-7) Довжина L труб кожного роблять за допомогою зачеплення між собою двох з ВІДГИНІВ (І_і і І_2) може бути однаковою між собою пар зачепів, ВІДПОВІДНО, ПОЗИЦІЯ 9 та 12, розміще(І_і=І_2) (див фіг 3-4, фіг 6), або різною (І_іІ_2) (див фіг 5 та фіг 7-8) Конструктивно на коабо 5 пристрою для з'єднання напірних пожежних жній цапковій сполучній ГОЛІВЦІ (ПОЗИЦІЇ 2 і 5) викорукавів, і на сполучних головках (позиція 11) напі 61577 рних пожежних рукавів 10 (див фіг 2) ходяться під тиском, без їхнього вигину, а саме, без перегину Після з'єднання напірних пожежних рукавів 10 із пристроєм для з'єднання напірних пожежних ДЖЕРЕЛА ІНФОРМАЦІЇ рукавов 11, який заявляється, у пожежні рукава 1 Пожарно-техническая подготовка Учебное подають вод напором (тиском) воду, що проходить пособие МО СССР, М , Военное издательство, по згаданому пристрою і потрапляє в наступний 1984, Глава 4 "Пожарные рукава, принадлежности напірний пожежний рукав 11, що розташований під к ним", §4 2 "Принадлежности к рукавам", стор 58 кутом до попереднього (див фіг 2) «Переходные головки» - аналог Підвищення ефективності застосування при2 Пожарно-техническая подготовка Учебное строю для з'єднання напірних пожежних рукавів, пособие МО СССР, М , Военное издательство, який заявляється, у порівнянні з прототипом, дося1984, Глава 5 "Оборудование для подачи воды и гається за рахунок забезпечення можливості ропены", стор 240-24 - прототип бити поворот напірних пожежних рукавів, що зна Фіг. 1 Ю 11 >tr,4 Фіг 2 61577 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
